12.1.4

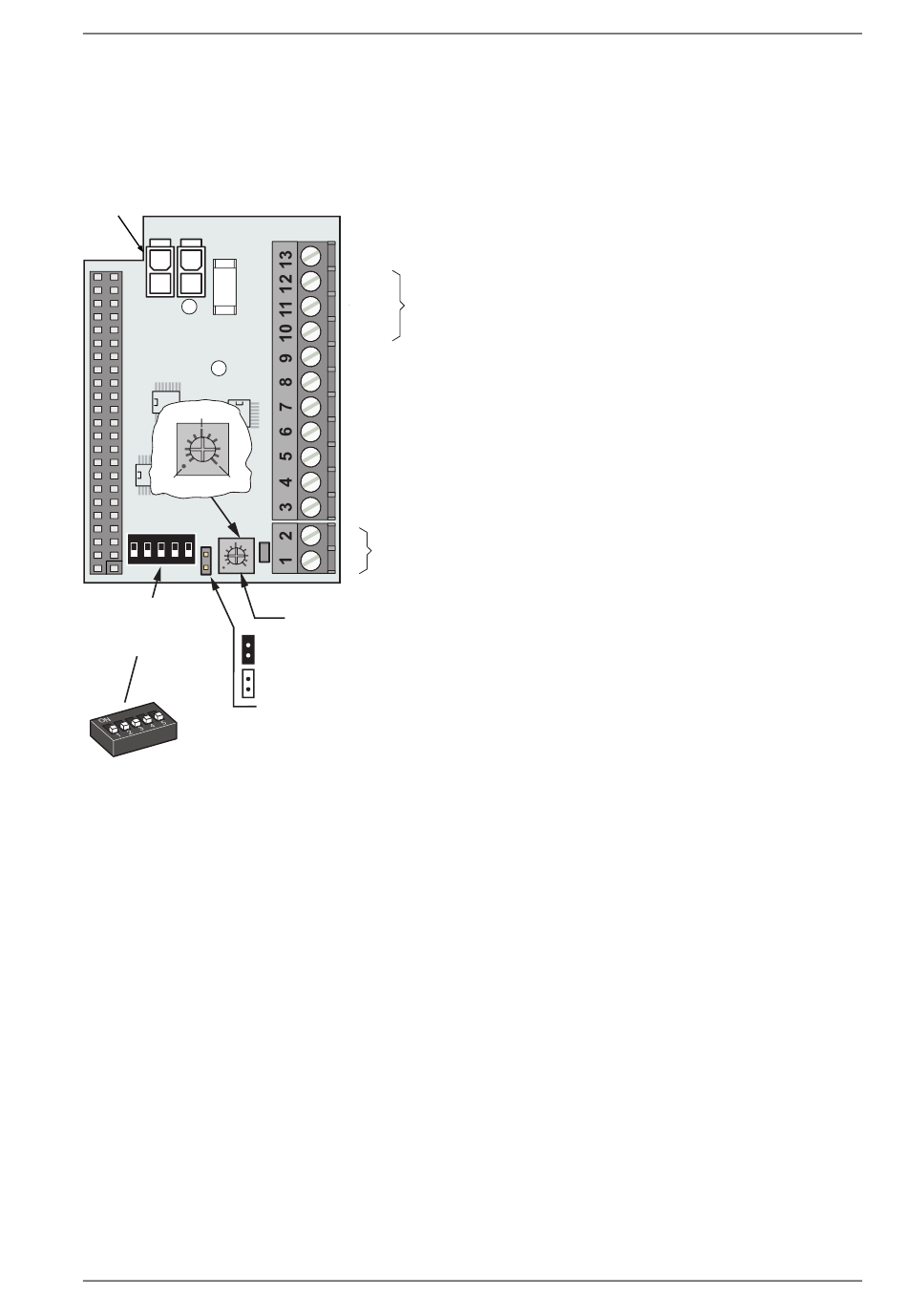

Uitbreidingseenheid EXU-SI
Deze uitbreidingseenheid is voorzien van ingangen voor elektromechanische sloten, programmaschakelaar,
accu's, KILL-functie, OPEN/SLUIT, openen met sleutel en buitenimpuls.
Functies
Noodstroomvoorziening
0.5 s
0 s
3 s
ON
1
2
3
4
5
DIP-schakelaars
weergegeven in
de stand UIT
1 Lock 12 V (OFF) / 24 V (ON)*
Slot 12 V (UIT) / 24 V (AAN)*
2 Locked without power (OFF) / with power (ON)*
Slot zonder spanning (UIT) / met spanning (AAN)*
2)
3 Lock release2)
Ontgrendeling*
1)
4 Lock kick1)
Lock kick
5 Battery monitoring
Accucontrole
1)
Positie UIT: soepel sluiten, te gebruiken op deuren zonder sloten.
Positie AAN: krachtiger sluiten, te gebruiken op deuren met sloten, om vastlopen van het slot te voorkomen (uitgeschakeld
voor tegengestelde deur).
2)
Als de schakelaar in de positie AAN staat, is de slot ontgrendeling ingeschakeld tijdens de periode van openingsvertraging
die door de potentiometer wordt bepaald.
Bij installatie van twee deuren werkt de slot ontgrendeling in de volgende volgorde: eerst de MASTER en dan de SLAVE.
Let op: Functies kunnen alleen worden vergrendeld als de programmaschakelaar in de stand UIT of UITGANG
staat.
*
Na het wijzigen van een systeemselectie moet opnieuw een leerproces worden uitgevoerd.
Als 'Vergrendeld zonder spanning' is geselecteerd, wordt het slot bij het openen van de deur van 0 tot 10
graden voorzien van stroom.
1007913-EMnl-NL-17.0
+24 V DC
(+) 24 VDC
OPEN
Programmaschakelaar
EXIT
OFF
Ontgrendelingssignaal vanuit slot
UNL
KRST
KILL-reset (zie brugcontact hieronder)
KILL-impuls
KILL
Sleutelimpuls (1,5-30 s)
KEY
OPEN / SLUIT-impuls (pulsrelais)
O/C
OIMP
Buitenimpuls
GND
(-) 0 VDC aarde
–
Elektromechanische grendelinrichting (12V DC max. 1200 mA / 24 V
+
DC max 600 mA, zie DIP-schakelaar nr. 1 hieronder)
Potentiometer voor openingsvertraging
Automatische Kill-reset (brugcontact aan)
Handmatige Kill-reset (brugcontact uit)
Versie 2018-10-15
12 Elektrische installatie
