10.3

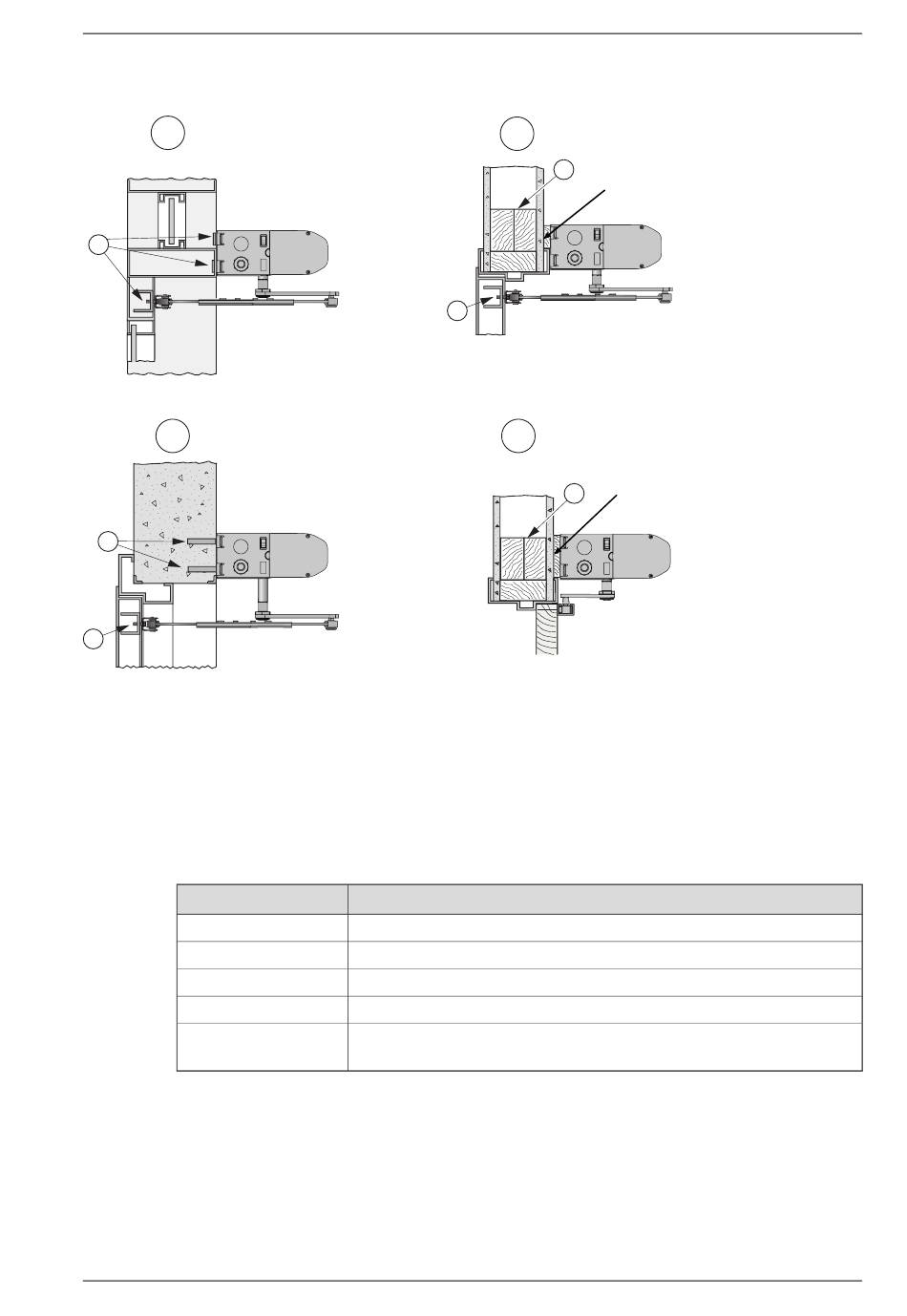

Voorbeelden van montage
1
A
3
C
A
1
Systeem met aluminium profielen
2
Gipsplaten muur
3
Gewapend betonnen muur en steenmuur
4
Gipsplaten muur
10.4
Bevestigingsvoorschriften (onderdelen niet meegeleverd)
Basismateriaal
Staal
Aluminium
Gewapend beton
Hout
Baksteenmuur
* Aanbevolen minimumvereisten van Entrematic Nordic. In bouwverordeningen kunnen andere
specificaties staan.
** Dunnere profielwanden (3-5 mm) moeten worden versterkt met klinkmoeren.
*** Dunnere profielwanden (4-6 mm) moeten worden versterkt met klinkmoeren.
1007913-EMnl-NL-17.0
2
A
4
A
Stalen versteviging of klinkmoer
B
Houten versteviging
C
Keilplugbout (voor steenmuur min. M6x85, UPAT
PSEA B10/25)
Minimumvereisten voor muurprofiel*
5 mm**
6 mm***
min. 50 mm vanaf de onderkant
50 mm
Keilplugbout, min. M6x85, UPAT PSEA B10/25, min. 50 mm vanaf de on-
derkant
Versie 2018-10-15
10 Voorafgaand aan de installatie
Niet-brandbaar materi-
aal in branddeuren
B
Niet-brandbaar materi-
aal in branddeuren
B
37
