12 Elektrische installatie
12.1.5

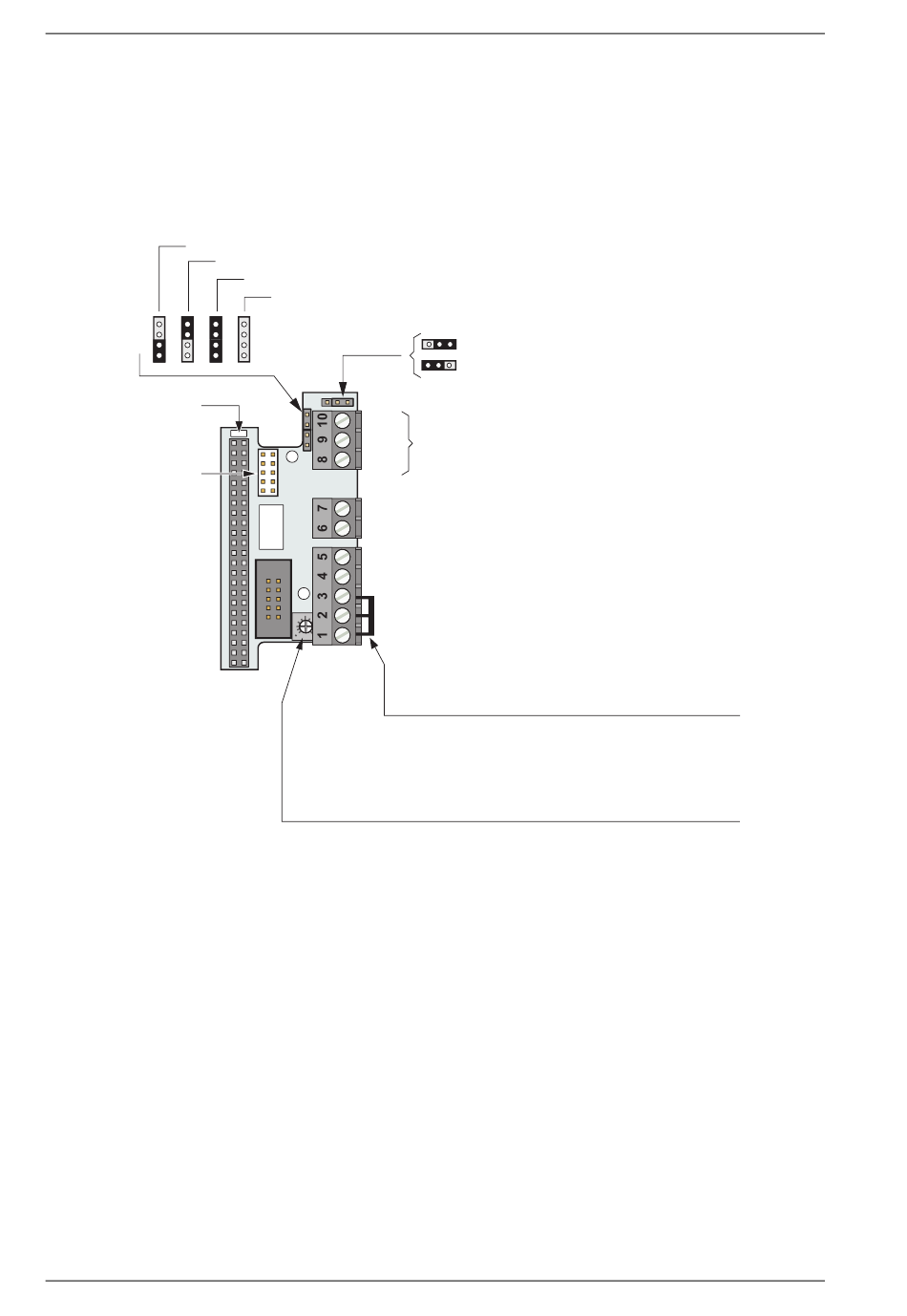

Uitbreidingseenheid EXU-SA
Deze uitbreidingseenheid is voorzien van aansluitingen voor deurgemonteerde sensors, die een aanwezigheids-
impuls en/of aanwezigheidsdetectie in de draaicirkel kunnen bieden. Relaisuitvoer voor foutaanduiding, Kill-
uitgang, slotuitgang of deurindicatie is ook geïntegreerd. Als het brugcontact voor het relais is ingesteld op 'In-
dicatie geopende/gesloten deur', wordt het overeenkomstig de LED voor onderdrukking geactiveerd.
Functies
Bewaking van aanwezigheidsdetectie/DMPS.SS
LED onderdrukking
Op de deur gemon-
2)
teerde sensors
DMPS:
Relais 1: Aan-
wezigheidsimpuls (NC)
Relais 2: Aan-
wezigheidsdetectie (NC)
QTST: Sensorbewaking en referentie voor KILL (NC)
PDET = Aanwezigheidsdetectie (NC)
PIMP = Aanwezigheidsimpuls (NC)
1)
Wanneer deze niet wordt gebruikt, verbind hem dan met de Aarde.
2)
Verwijder de verbinding van aansluitingen 2 en/of 3.
68
Bewaking van aanwezigheidsimpuls/DMPS.NS
Geen bewaking (beide brugcontacten aan)
Bewaking van aanwezigheidsdetectie en aanwezigheidsimpuls
NO
COM
NC
FIRE
GND
(+) 24 VDC
24 V DC
QTST
PDET
PIMP
GND
(-) 0 VDC aarde
Potentiometer onderdrukking
(Stel de potentiometer bij om te voorkomen dat de aanwezigheidsdetectie de
muur signaleert. Bereik 55-90 graden.)
Indicatie open/gesloten deur
1)
1)
Versie 2018-10-15
Indicatie externe fout/KILL UIT/Slot
Indicatie geopende/gesloten deur
Relaisuitvoer ('Externe fout, Kill Uit, Indicatie slot' of 'Indicatie
geopende/gesloten deur', zie boven) 24 V, 1 A
Let op! Zie groepsparameters 14, 15 en 16 plus penjumper hier-
boven om de uitvoertijd van het elektrische slot te kopiëren naar
de droge relaisuitvoer.
Aarde
Verwijder de verbinding bij het aansluiten op
aansluitingen 2 en/of 3
1007913-EMnl-NL-17.0
