14 Afdekkap
14
Afdekkap
De afdekkap en de achterplaat zijn gemaakt van blank geanodiseerd aluminium. De eindplaten
zijn gemaakt van zwart geverfd plaatstaal.

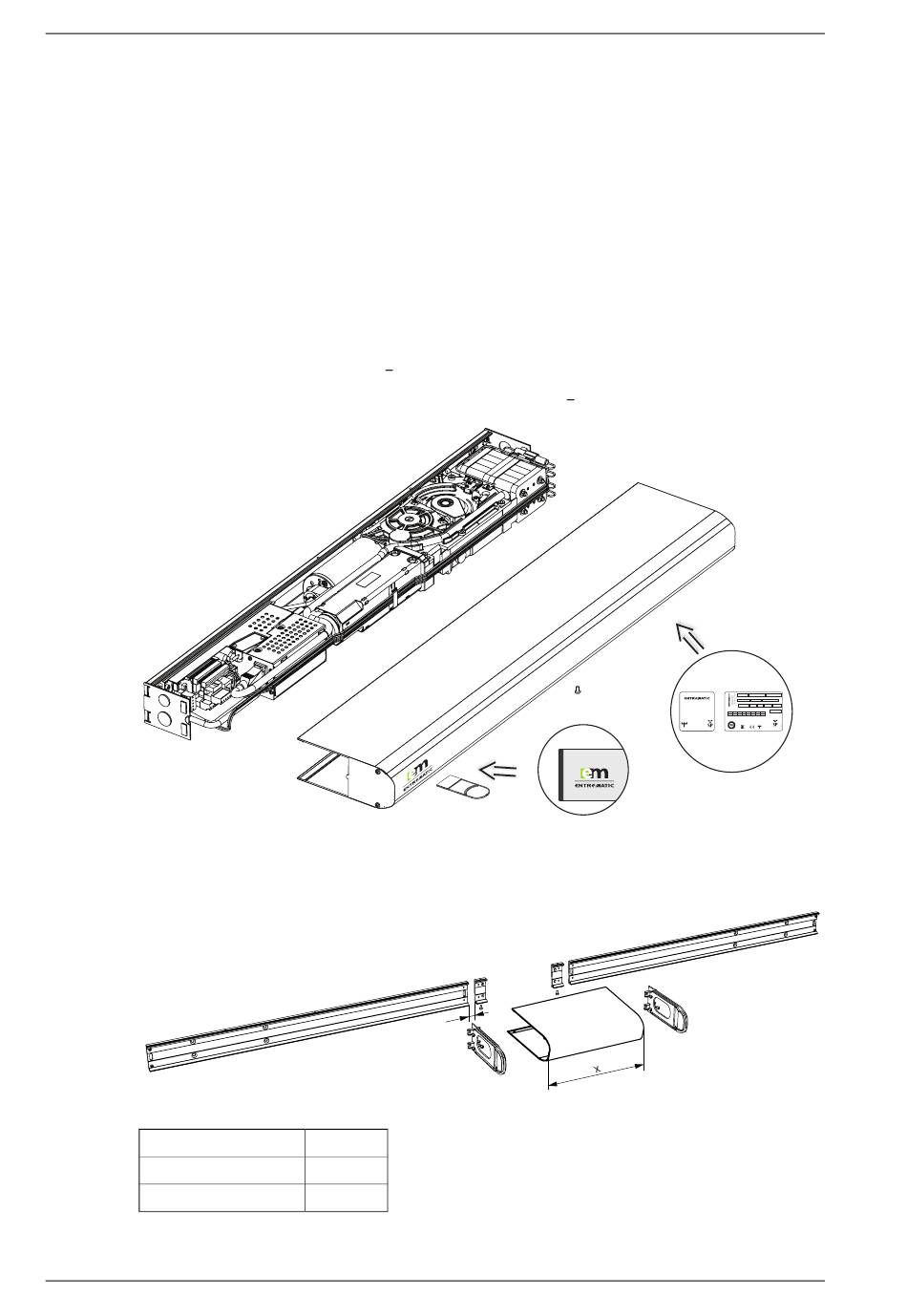

14.1
Afdekkap bevestigen en verwijderen
De afdekkap wordt over flenzen in de achterplaat geschoven zodat de opstaande randen in de
groeven passen. Klik het afdekplaatje in de sleuf voor de uitvoeras. Zet de afdekkap vast met de
schroef.
Plaats het productlabel met de CE-markering rechtsonder aan de afdekkap van de deuropener zodra
het geheel correct geïnstalleerd en afgesteld is (zie afbeelding).
Plaats het EM-logo op de afdekkap zie afbeelding.
Alleen voor SE: Plaats het SITAC-label naast het productlabel zie afbeelding.
14.2
Middenstukpakket
Enkele deur
Dubbele deur
82
3
X
CL-843.5
CL-1682
Versie 2018-10-15
XXXXXXX
XXXXXXXXXXXXX
XXXXXXXXXX
ART. NO.
DESIGNATION
TYPE
XXXXXX
XXXX
XXXXXXXXXXX
PROJECT/SERIAL NO.
YEAR+WEEK
TEMPERATURE
XXXXXXX
XXXX
XXX
XX/XX
XXXXX
Ersätter lås med fallkolv till
VAC
A
W
Hz
LOAD
typgodkända
XXXXXXX
slagdörrar enl. förteckning
1
2
3
4
5
6
7
8
PROD. ORDER
Skydd mot olyckor vid
rörliga anordningar
CLASSIFICATION DIN 18650
SITAC XXXX
xxxxxxx
TG XXXXXX
SÜD
xxxxxxx
1002
1007913-EMnl-NL-17.0
