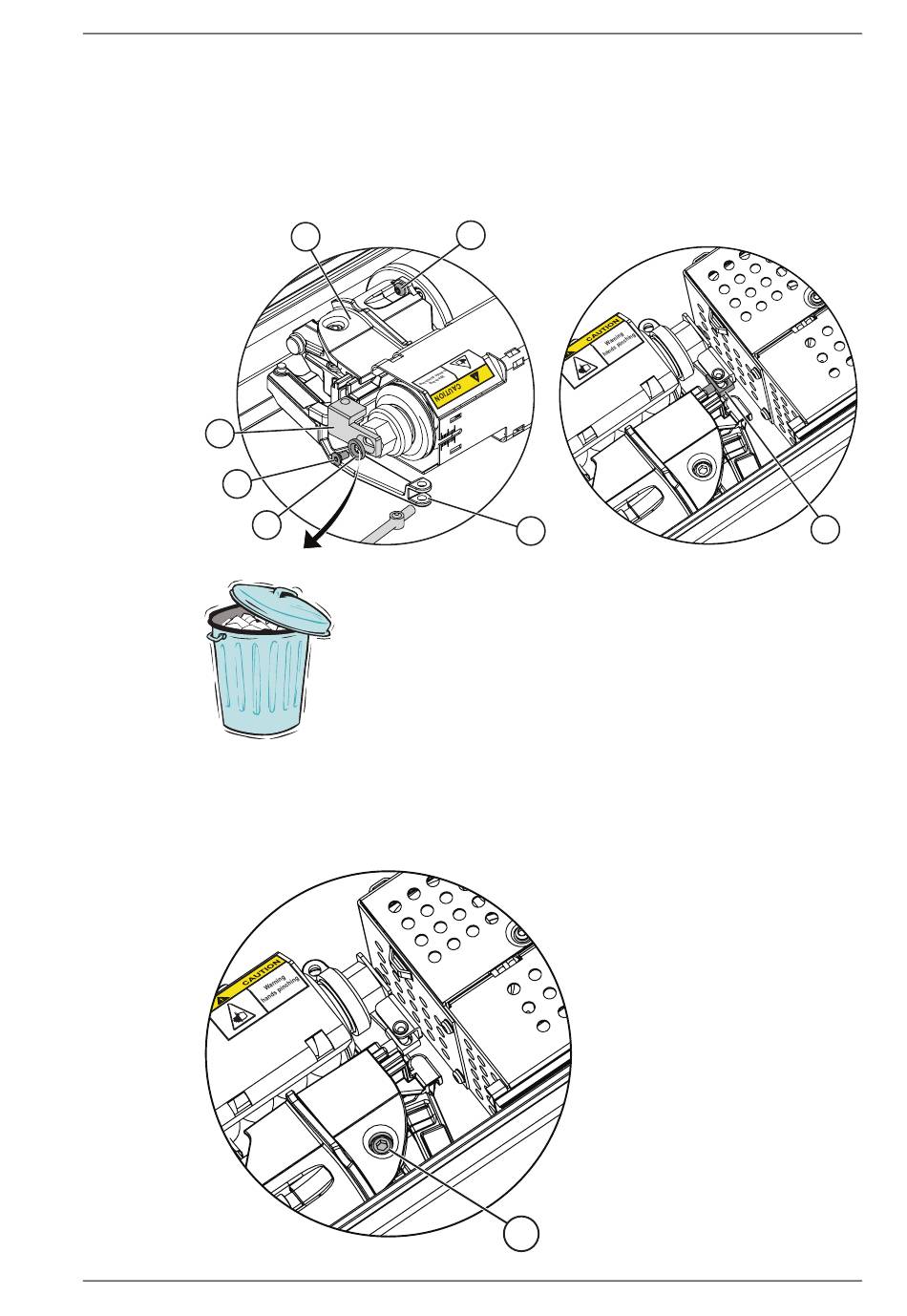

Monteer de bodemplaat van de coördinator (15) met de twee schroeven (8) op de aandrijfeen-
heid Master. Verwijder de schroef (9), gooi de sluitring (24) weg en plaats de ontvanger (11)
op de stelschroef (10). Plaats de schroef (9) door de ontvanger (11).
g Monteer de aandrijfeenheid. Draai de stelschroef (10) aan totdat de masterdeur stopt op 15-
18° van de volledig gesloten stand (deze hoek moet kleiner zijn dan de elektrische coördinator).
Sluit de deur door tegen de verbindingsarm (14) te duwen.
11
9
h Stel het remkoppel in op >50 Nm, gemeten vanaf de deurvleugel, door één of beide schroeven
(19) aan te draaien.
1007913-EMnl-NL-17.0
15
24
Versie 2018-10-15
8
14
19
11 Mechanische montage
10
8
Schroef
9
Schroef
10
Stelschroef
11
Ontvanger
14
Verbindingsarm
15
Bodemplaat coördina-
tor
24
Sluitring
19
Schroef
