13.4.1

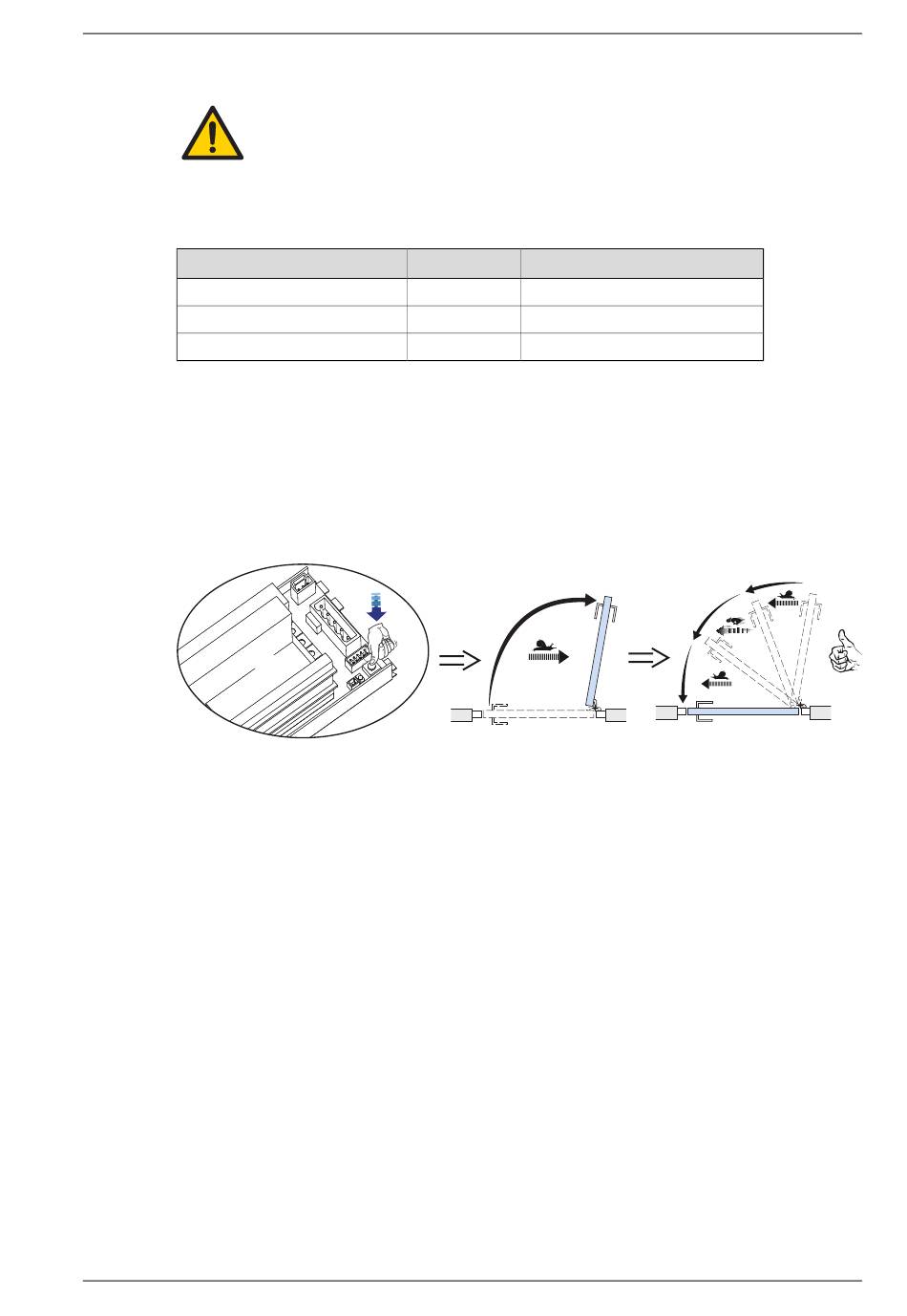

Druk op de knop KNOP LEARN (LRN)
Let op: Druk de inleerknop eenmaal in om een inleerproces voor een dagkant van 0-100 mm uit
te voeren. Voor een grotere dagkant houdt u de knop ingedrukt totdat het statuslampje knippert
op de gewenste dagkant; zie onderstaande tabel.
Knipperfrequentie LED
Een keer 0,3 sec., 2 sec. pauze
Twee keer 0,3 sec., 2 sec. pauze
Drie keer 0,3 sec., 2 sec. pauze
Zodra de inleerknop wordt ingedrukt, begint de status-LED te knipperen. Deze blijft knipperen
totdat het leerproces is voltooid.
Let op: Als er geen aanslag is geplaatst, stopt u de deur in de gewenste openingsstand.
Het leerproces begint met de sensordetectie. De deur staat hierbij stil. Zodra de deur begint te
bewegen, worden de veerspanning en de traagheid van de deur gemeten en worden de open en
gesloten stand van de deur opgeslagen. Aan het einde van het leerproces worden de afstand voor
openen en sluiten op lage snelheid en de openings- en sluitsnelheid berekend. De gewijzigde in-
stellingen hebben invloed op het gedrag van de installatie en moeten worden bevestigd.
CU-300
13.4.2
Dubbele deuren
Voor dubbele deuren moet het leerproces eerst worden uitgevoerd voor de MASTERdeur en
daarna voor de SLAVEdeur. Tijdens het leerproces voor de SLAVEdeur opent de MASTERdeur tot
de volledige geopende positie.SLAVE
Het leerproces kan ook voor beide deuren afzonderlijk worden uitgevoerd voordat de synchroni-
satiekabel wordt aangesloten. Voor afzonderlijke leerprocessen met rabatdeuren moet de
MASTER-deur open worden gehouden voordat het leerproces voor de SLAVE-deur wordt uitgevoerd.
13.5
Afstelling algemeen
a Stel de openhoudtijd in met de potentiometer op de besturingseenheid.
b Stel de openingssnelheid af (OPSP). De snelheid wordt verhoogd door rechtsom te draaien.
c Stel de sluitsnelheid af (CLSP). De snelheid wordt verlaagd door linksom te draaien.
d Sluit de gewenste impulsgevers aan.
e Controleer of de installatie is goedgekeurd door de betreffende autoriteiten.
1007913-EMnl-NL-17.0
Tijdens een automatisch leerproces heeft de deur geen beveiliging. Blijf buiten
de draaicirkel van de deur, aangezien de deur snel kan sluiten.
Dagkant [mm]
0 -- 100
101 -- 200
201 --
LRN
Versie 2018-10-15
Verkrijgbaar voor armsystemen
PUSH, PULL, schuifsysteem PUSH
PUSH, PULL
PUSH, PULL-600
13 Opstarten
79
