3.2. Varistor overspanningsbeveiligings-
inrichtingen
De doorslagspanningstest uitvoeren
Stap 1
Sluit de Universele testkabel aan op de Eurotest.
Opmerking!
Zet de functieschakelaar in de stand Riso en druk op de toets FUNC (F1), waarna het
volgende menu verschijnt.
18 : 35 : 27

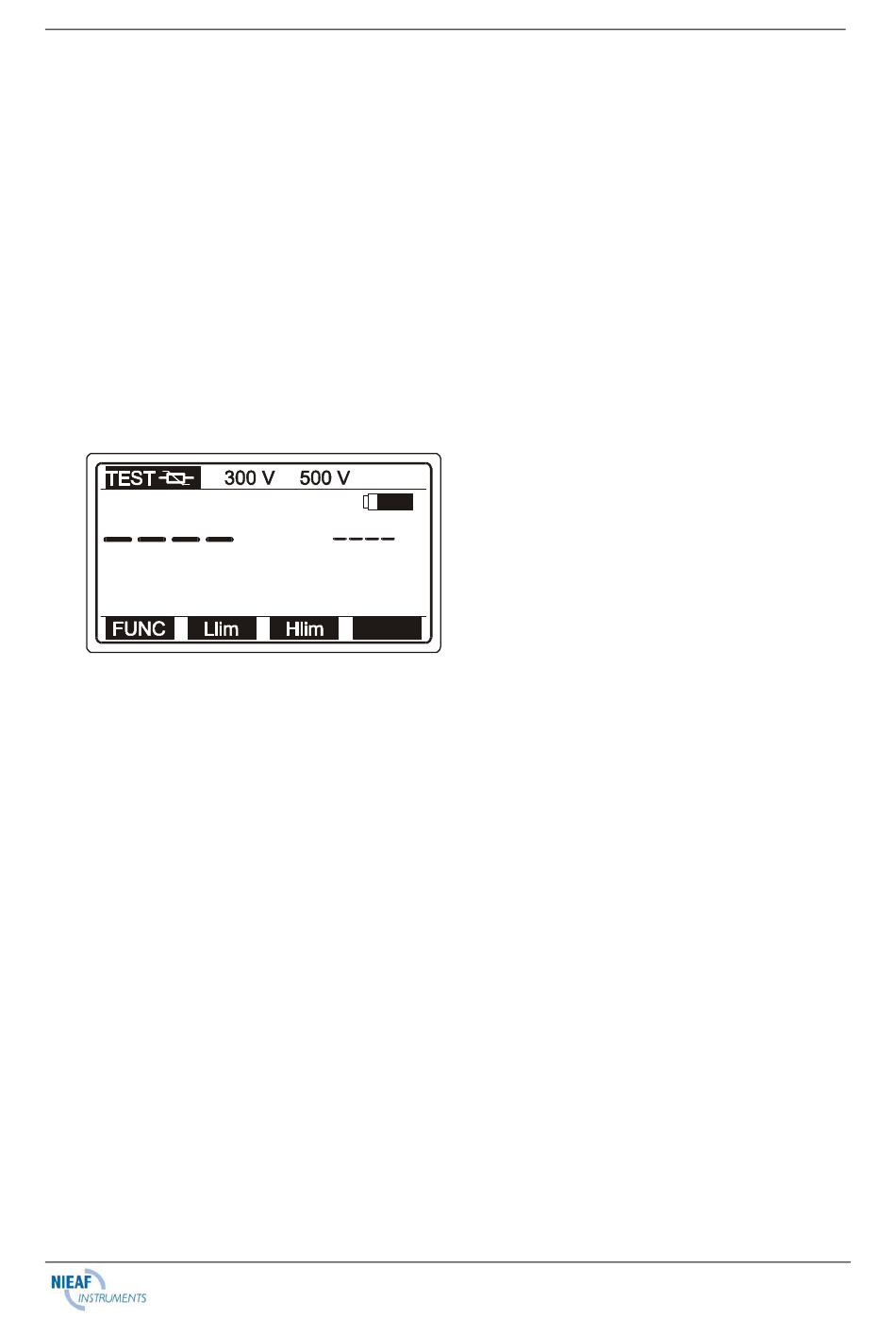

Fig. 8. Startmenu van de varistortest
Betekenis van de Uac spanning:
Beveiligingsinrichtingen die bedoeld zijn voor een wisselstroomnet zijn meestal
ingesteld op circa 20% van de nominale netspanning boven de piekwaarde van de
nominale netspanning.
Voorbeeld:
Nominale netspanning Un = 230V
⋅
Upiek = 230V
1,41 = 324V
Udoorslag = (Upiek + 0,2
De Uac spanning kan direct worden vergeleken met de spanning die vermeld is op de
geteste beveiligingsinrichting.
Stap 2
Stel Onderste grenswaarde doorslagspanning in. Later worden de testresultaten
vergeleken met de ingestelde grenswaarde en, indien deze lager zijn, voorzien van
het "!"-teken en het bericht Result out of limits.
V
Uac
V
It
1.00 mA
⋅
≅
⋅
Un)
Un
1,6 = 368V
- 15 -
Uac = Udoorslag / 1,6
It
Drempelstroom van varistor
Handleiding EuroTest
Utrecht
Ref 001
