3.14. Netimpedantie en potentiële kortsluit-
stroom
De meting uitvoeren
Stap 1
Sluit de testkabel aan (Plug commander of Universele testkabel) op de Eurotest.
Zet de functieschakelaar in de stand Z
weergegeven:
18 : 35 : 27

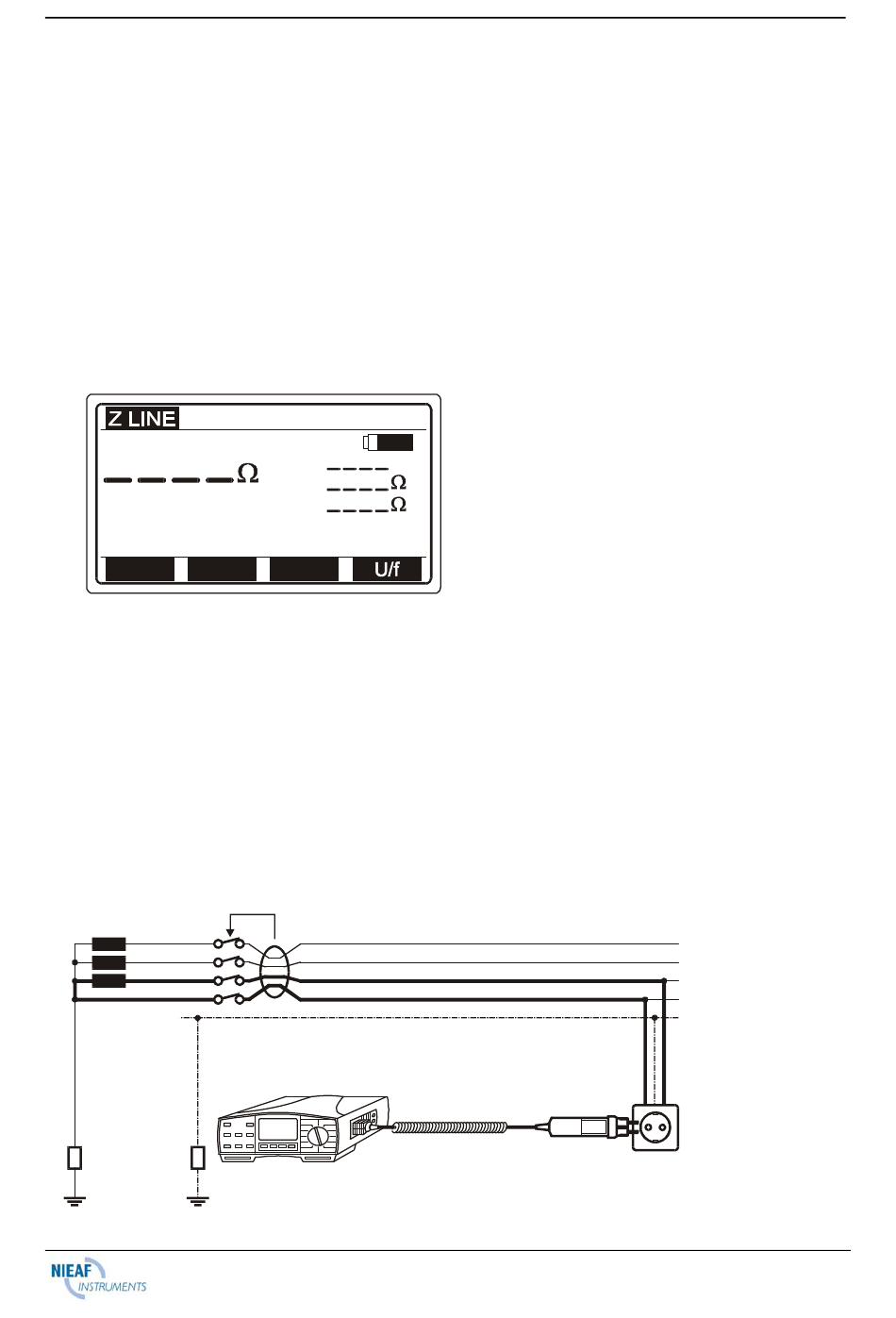

Fig. 64. Startmenu van de netimpedantie
Opmerking
Om de weergegeven parameterwaarde tussen Uln (netspanning tussen faseklem (L)
en nulklem (N)) en netfrequentie f te veranderen, drukt u op de toets U/f (F4).
Stap 2
Sluit de testkabel aan op het testobject, (netstopcontact of andere meetklemmen),
volgens de volgende figuren (druk op de HELP-toets voor basisinformatie over de
aansluiting).
Ro
R
E
Fig. 65. Aansluiting van de Plug Commander
, waarna het volgende menu wordt
LINE
Isc
A
R
Xl
Uln
0
V
Option A 1001
- 61 -
Isc
Potentiële kortsluitstroom.
R
Resistief deel van impedantie.
Inductief deel van impedantie.
XL
Uln Netspanning tussen de fasegeleider (L) en
nulgeleider (N) klemmen.
Handleiding EuroTest
L1
L2
L3
N
PE
