3.12. Circuit impedantie en potentiële
kortsluitstroom
De meting uitvoeren
Stap 1
Sluit de testkabel aan (Plug commander of Universele testkabel) op de Eurotest.
♦
Zet de functieschakelaar in de stand Z
weergegeven:
18 : 35 : 27

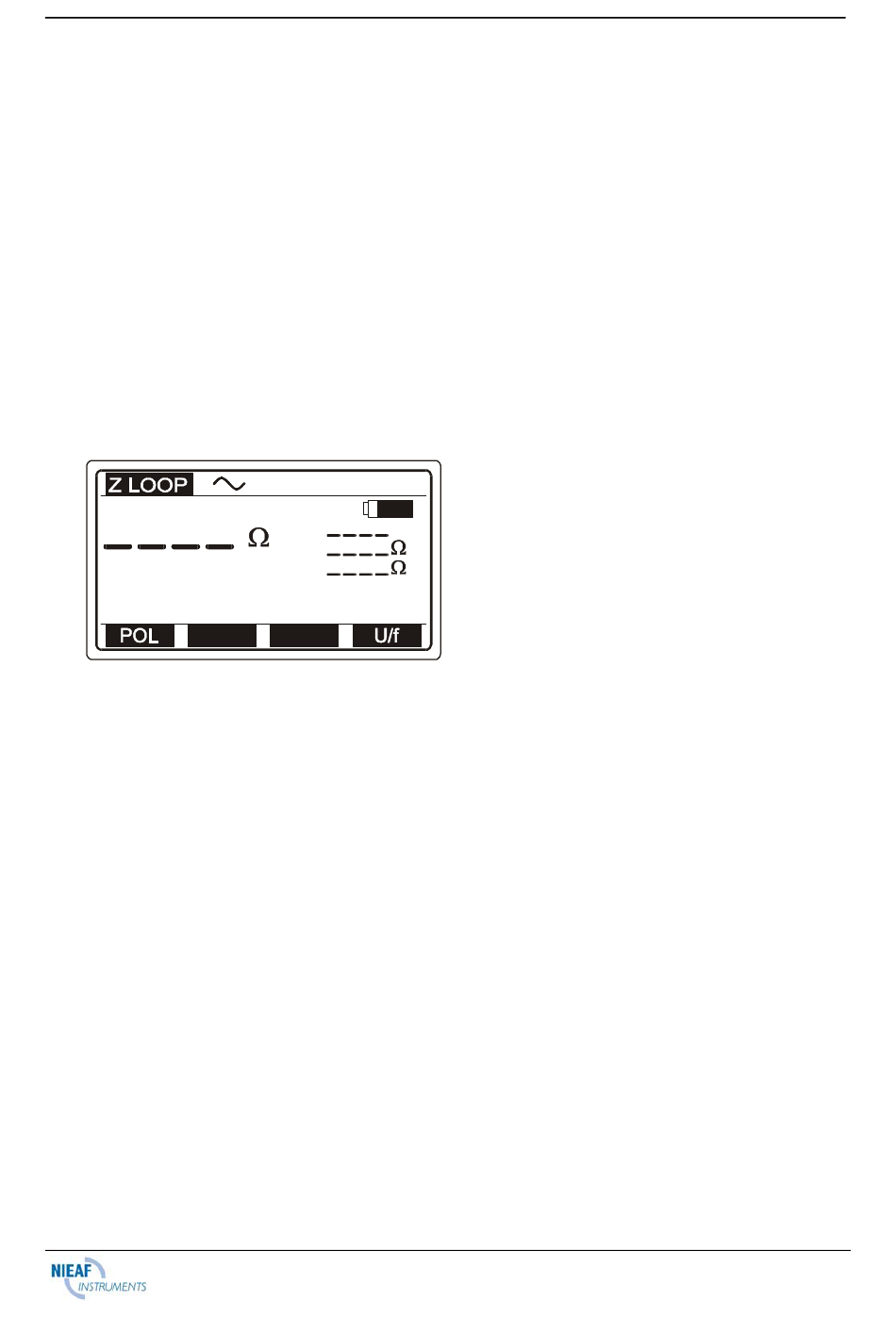

Fig. 58. Startmenu van de circuitimpedantie
Opmerking!
Om de weergegeven parameterwaarde tussen Ulpe (netspanning tussen fase (L) en
veiligheidsklemmen (PE)) en netfrequentie f te veranderen, drukt u op de toets U/f (F4).
Stap 2
Selecteer Test Current Start Polarity met behulp van de toets POL (F1). De
polariteit kan positief of negatief zijn (zie figuur 47). De geselecteerde polariteit wordt
tegelijkertijd weergegeven op de bovenste regel van het display.
Waarom moet de polariteit geselecteerd worden?
Hoewel een ALS het geteste circuit beschermt, kan het gebeuren dat de ALS wordt
aangesproken tijdens de test, waardoor de test niet meer voltooid kan worden.
Sommige ALS's zijn slechts voor één polariteit gevoelig. Hoewel de teststroom bij de
circuitimpedantie meting slechts binnen de helft van een periode stroomt, kan
aanspreken van de ALS worden voorkomen door de juiste polariteit te kiezen.
, waarna het volgende menu wordt
LOOP
Isc
A
R
Xl
Ulpe
0
V
- 56 -
Isc
Potentiële kortsluitstroom.
R
Resistief deel van impedantie.
Xl
Inductief deel van impedantie.
Ulpe Netspanning tussen fase (L) en
bescherming (PE) klemmen.
Handleiding EuroTest
Utrecht
Ref 001
