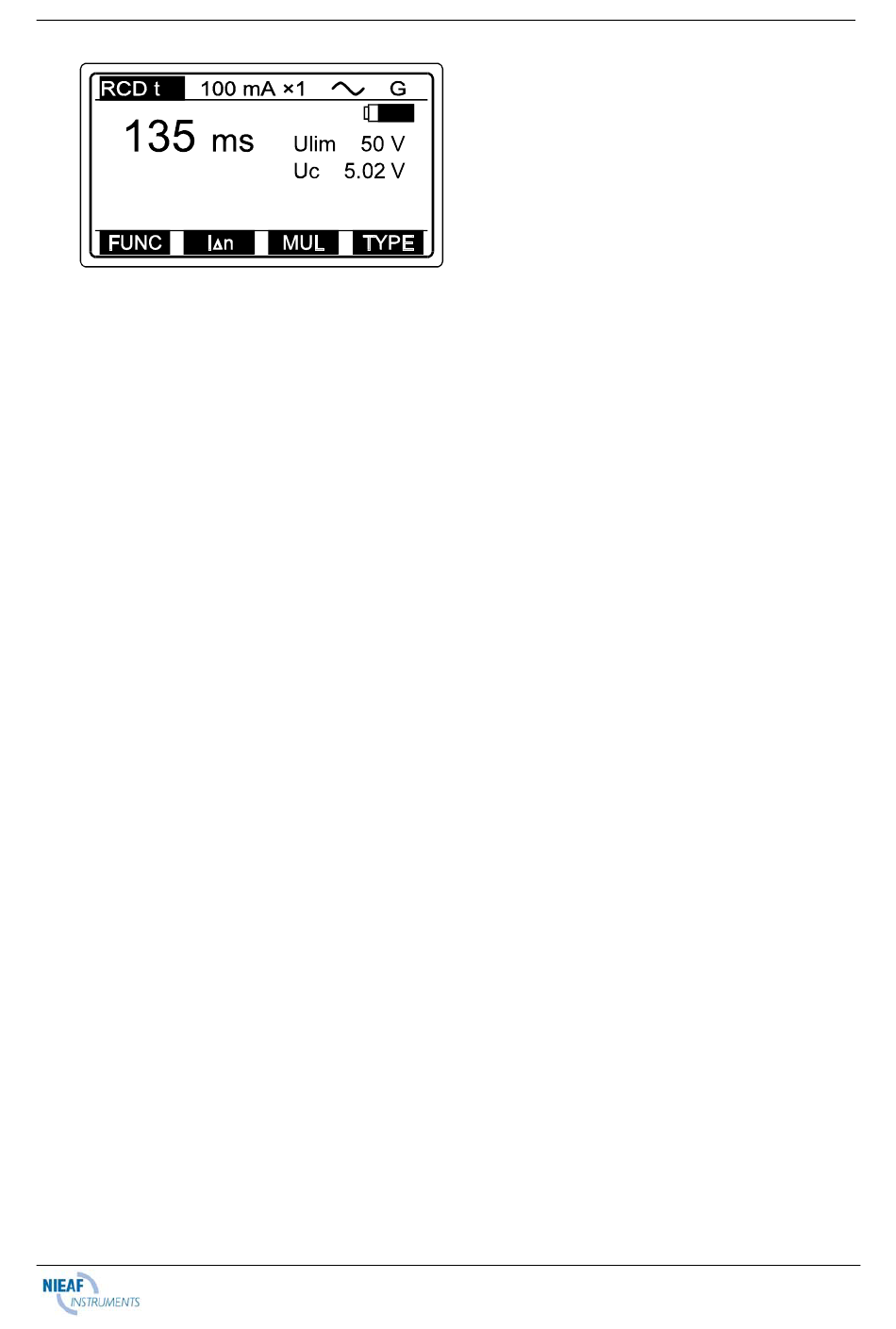

Fig. 48. Voorbeeld van het resultaat van de uitschakeltijd test
Sla het weergegeven resultaat op voor documentatiedoeleinden; zie de instructies
voor de opslag in hoofdstuk 4.3. Testresultaten opslaan
Test van Selectief RCD
Om veiligheidsredenen wordt de aanraakspannings meting uitgevoerd (ongeacht het
ALS-type) voordat de aanspreektijdmeting is voltooid. Aangezien het Selectieve type
ALS (vertraagde uitschakeling) werkt op basis van de integratie van de foutstroom, is
het noodzakelijk deze te verzwakken voordat de uitschakeltijdmeting wordt
uitgevoerd, anders is de test niet relevant. Daarom wordt een wachttijd van 30s
aangehouden voor de aanspreektijd meting. De wachttijd wordt op de display
weergegeven als aftelling van 30 tot 0.
Waarschuwingen!
•
Het bereik van de nominale ingangsspanning is 100
buiten het bereik valt, wordt een "!"-teken en het bericht Voltage Ulpe < 100 V /
Voltage Ulpe > 264V weergegeven nadat u op de START-toets hebt gedrukt. Er
klinkt ook een waarschuwingssignaal.
•
De grenswaarde van de aanraakspanning Ulim kan alleen worden ingesteld in de
functie Contact voltage!
•
Het ALS-type (S of G) en de nominale differentiaalstroom, die in een willekeurige
ALS-functie zijn ingesteld, worden in alle andere ALS-functies aangeboden (indien
actueel)!
•
Om veiligheidsredenen wordt de aanspreektijdmeting alleen uitgevoerd als de
aanraakspanning bij nominale differentiaalstroom lager is dan de ingestelde
grenswaarde van de aanraakspanning.
•
Stroom die stroomt naar de PE beschermingsgeleider, die veroorzaakt wordt door
defecte apparaten of een capacitieve verbinding tussen L en PE klemmen,
beïnvloedt het testresultaat. Sluit dergelijke apparaten af vóór de meting!
•
De gespecificeerde nauwkeurigheid van de Uc meting is slechts geldig als het
aardingssysteem dat is aangesloten op een PE klem vrij van storende spanning is!
.
÷
- 47 -
Handleiding EuroTest
264 V, als de spanning
