3.7. PE klemtest
Bij het uitvoeren van metingen die de aanwezigheid van netspanning vereisen
(R
, Z
of ALS parameters), test de Eurotest automatisch of fasespanning
LOOP
LOOP
aanwezig is op de PE veiligheidsklem. De test moet feitelijk worden uitgevoerd op alle
netstopcontacten (één fase en drie fase) op nieuwe of aangepaste installaties, waarbij
fase- en beschermingsgeleiders per ongeluk kunnen worden omgekeerd. Zo'n situatie
kan zeer gevaarlijk zijn.
Wanneer wordt de test automatisch uitgevoerd?
De test wordt altijd automatisch uitgevoerd wanneer de vinger van de gebruiker de PE
meetpen aanraakt, die zich vlak bij de START-toets bevindt (zie positie 6 in
figuur 1). De functieschakelaar van de tester moet in de stand R
staan.
Stap 1
Sluit de juiste testkabel aan (Plug commander of Universele testkabel) op de Eurotest.
Zet de functieschakelaar in de stand R
wordt de PE klem getest.
Stap 2
Sluit de testkabel aan op het één fase of drie fase netstopcontact of een ander
object dat getest moet worden, volgens volgende figuren.
L1
N
PE

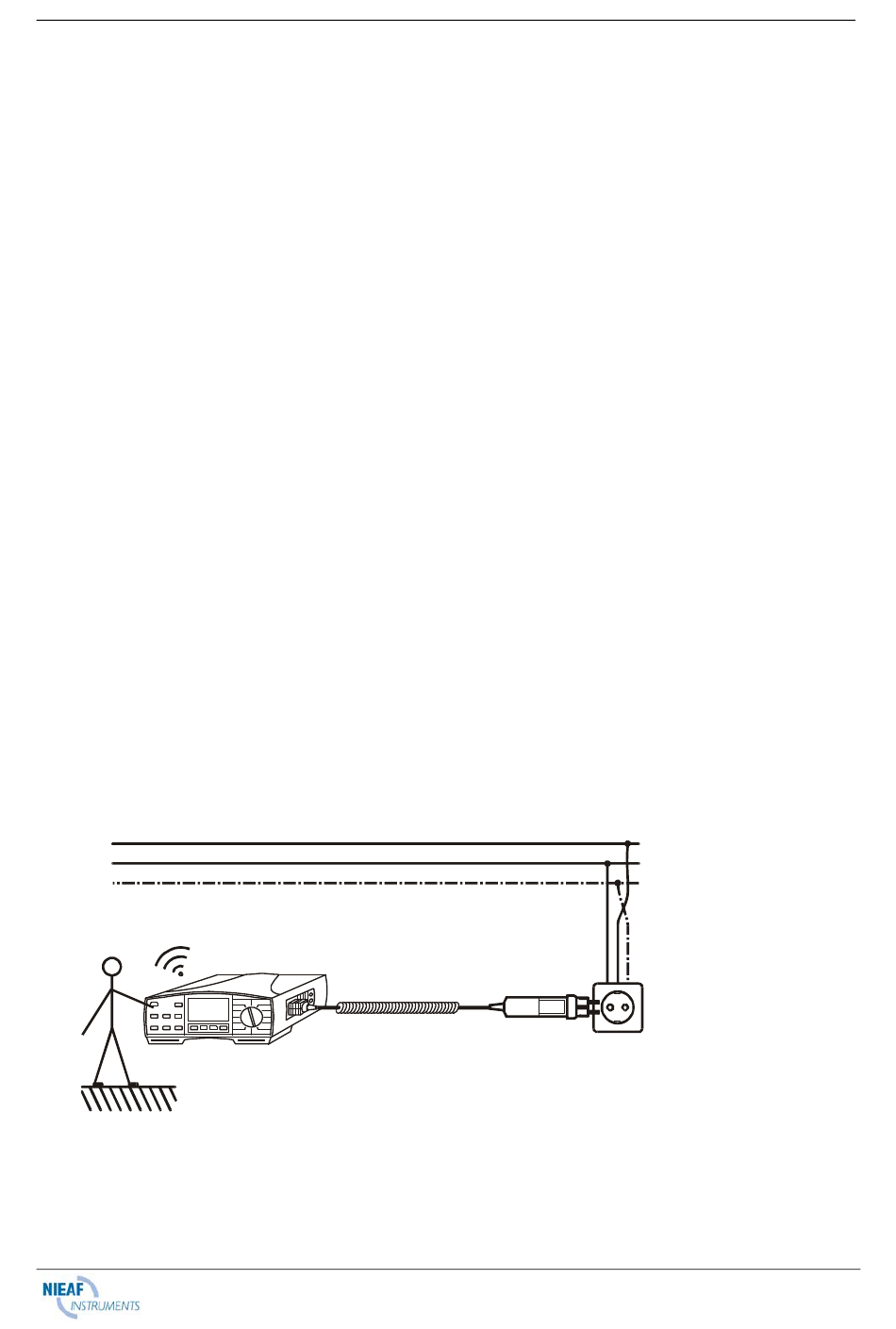

Fig. 38. Aansluiting van de optionele Plug Commander op netstopcontact met omgekeerde L en PE geleiders.
, Z
LOOP
LOOP
Option A 1001
- 38 -
, Z
LOOP
of RCD. Alleen in deze posities
Reversed phase and
Omgekeerde fase en
beschermingsgeleiders!
protection conductors !
