Stap 4
Sluit de meetkabels aan op de geteste varistor overspannings beveiligingsinrichting,
volgens volgende figuur (druk op de HELP-toets voor basisinformatie over de
aansluiting).

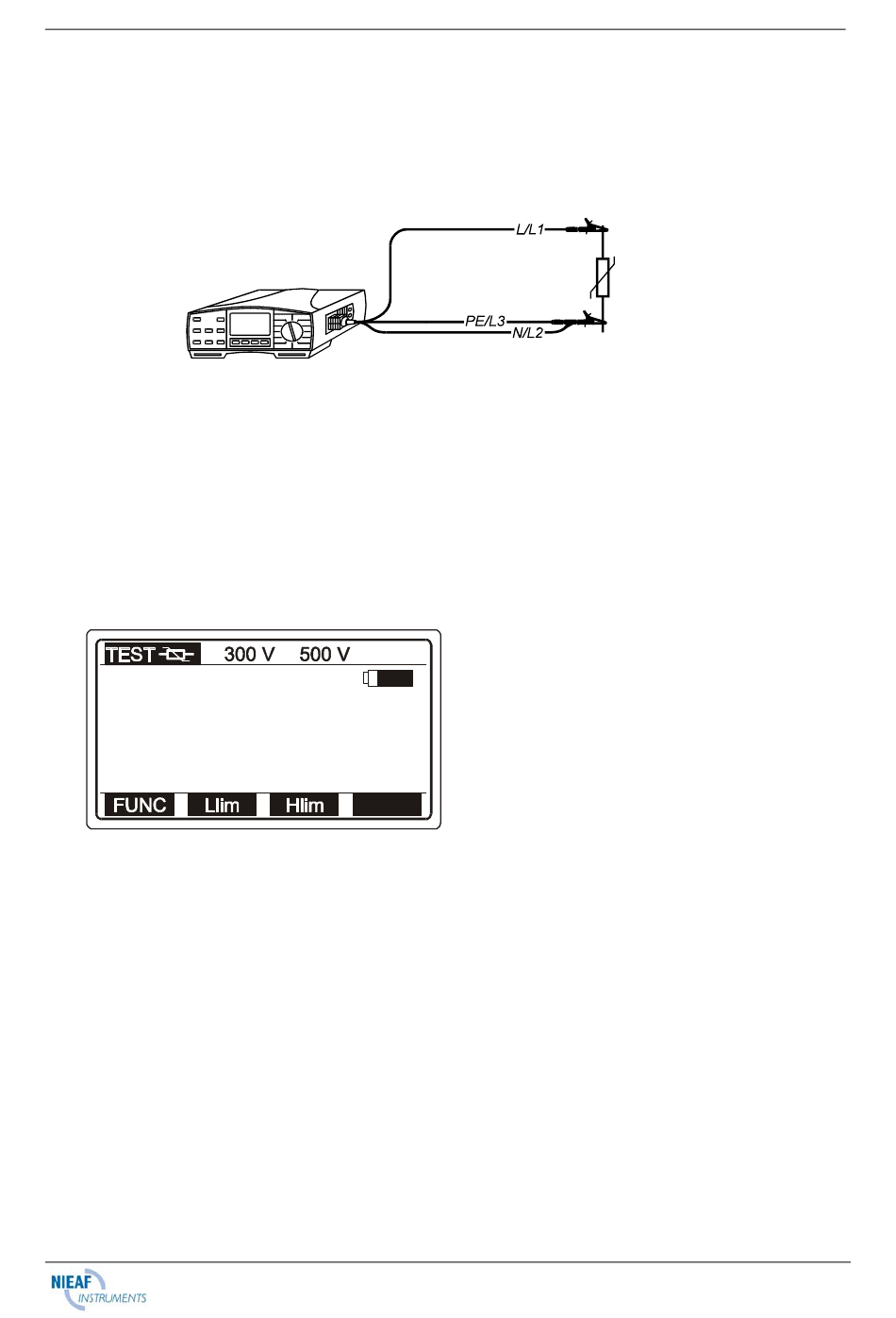

Fig. 10. Aansluiting van de geteste inrichting
Stap 5
Druk op de START-toets en laat deze los. De testspanning begint te stijgen (500 V/s)
en zodra de doorlaatstroom van de varistor de waarde van 1 mA bereikt (doorslag-
spanning wordt bepaald bij die stroom), wordt de testspanning weergegeven. De
generator stopt met het genereren van de testspanning. In volgende figuur ziet u een
voorbeeld van het testresultaat.
413
Fig. 11. Weergegeven doorslagspanning
Sla het weergegeven resultaat op voor documentatiedoeleinden; zie de instructies
voor de opslag in hoofdstuk 4.3. Testresultaten opslaan
Opmerkingen!
•
Om het testresultaat niet te laten beïnvloeden door aangesloten belastingen, moet
de geteste overspanningsinrichting worden verwijderd uit de installatie, alvorens
dit te testen.
•
Als de overspannings beveiligingsinrichting die moet worden getest niet uit de
installatie verwijderd kan worden (permanente aansluiting), moeten alle andere
elementen die zijn aangesloten op de installatie, die het testresultaat kunnen
beïnvloeden, worden afgesloten.
V
Uac
258V
It 1.00 mA
- 17 -
