3.9. ALS – Aanspreektijd
Om de veiligheid te garanderen, moet de ALS binnen een bepaalde tijd aanspreken,
in het geval van een fout aan het aangesloten elektrische apparaat. In de volgende
tabel ziet u de toegestane aanspreektijd bereiken.
Type ALS
veiligheids-
schakelaar
Standaard
Selectief
Tabel 1. Toegestane aanspreektijden volgens de norm NEN 1010
De meting uitvoeren
Stap 1
Volg Stap 1, zoals wordt beschreven in paragraaf 3.8. Aanraakspanning, behalve
selectie ALS-functie; zie de volgende stap.
Stap 2
Selecteer de functie Trip out time met behulp van de toets FUNC (F1). De
aanspreektijd functie is geselecteerd wanneer RCD t wordt weergegeven; zie
volgende figuur.
ms
18 : 35 : 27

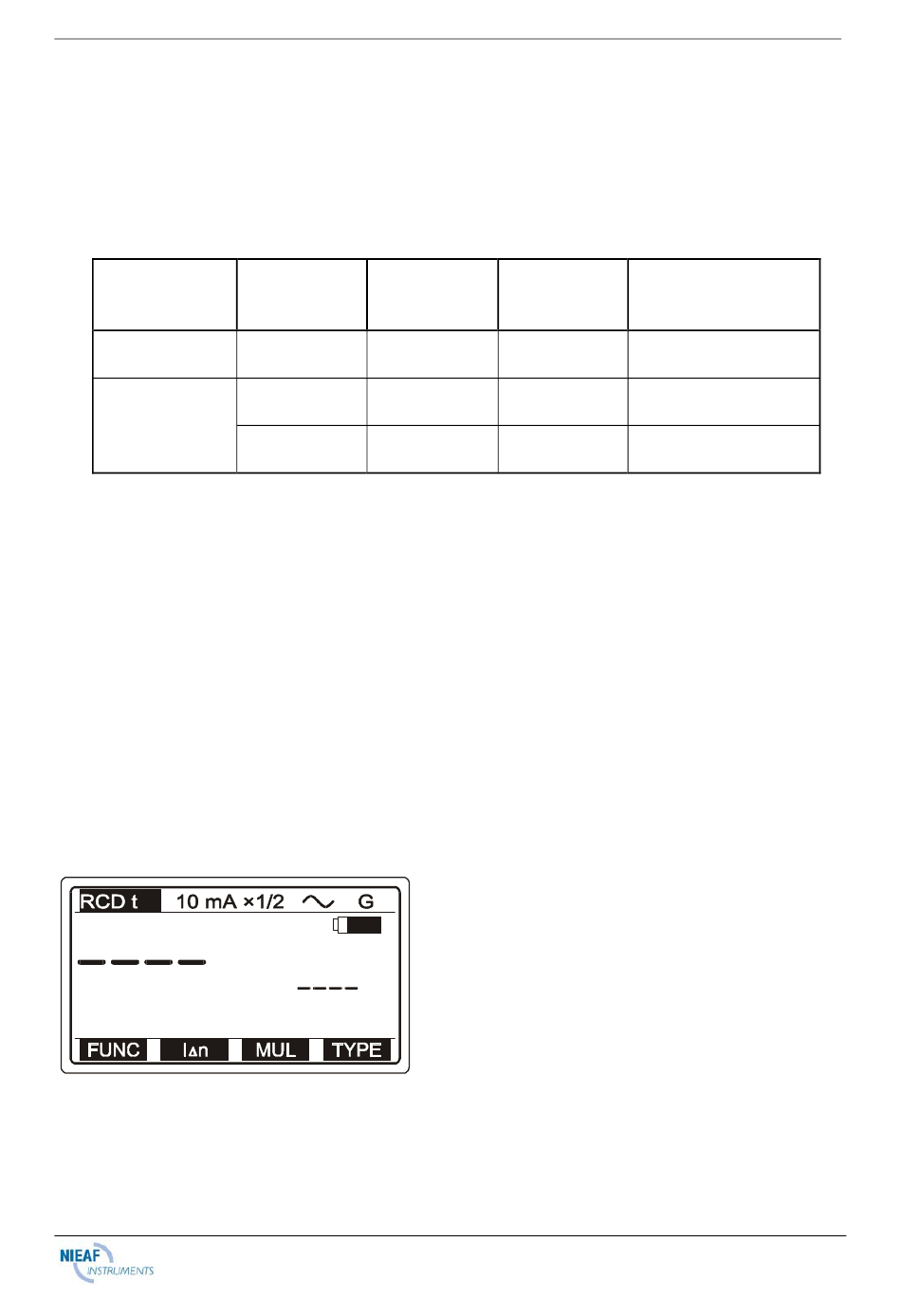

Fig. 46. Startmenu van de aanspreektijd functie
Δ
Δ
I
n
2I
0,3 s
0,15 s
0,5 s
0,2 s
0,13 s
0,06 s
Ulim
50
V
Uc
V
Ulpe
0
V
- 45 -
Δ
n
5I
n*
0,04 s
0,15 s
0,05 s
Ulim
Laatst ingestelde grenswaarde aanraakspanning.
Uc
Aanraakspanning bij nominale stroom (standaard-
type ALS) of bij dubbele nominale stroom
(selectief type ALS).
Ulpe
Netspanning tussen fasegeleider L en
beschermingsgeleider PE
Handleiding EuroTest
Opmerkingen
max. toegestane
aanspreektijd
max. toegestane
aanspreektijd
min. toegestane
aanspreektijd
.
