3.3. Continuïteit van beschermingsgeleiders
De continuïteit van de beschermingsgeleiders moet worden gemeten voordat de
netspanning wordt aangesloten op de geteste installatie (nieuwe of aangepaste
installaties). De maximaal toegestane weerstandswaarde is afhankelijk van het
vermogen van de aangesloten belastingen, het gebruikte installatiesysteem (TN, TT)
enz.
Waarschuwing!
•
Zorg ervoor dat de stroomtoevoer naar het testobject is afgesloten
(netspanning uitgeschakeld) voordat u de meting start!
De meting uitvoeren
Stap 1
Sluit de testkabel aan (Universele testkabel of Tip commander) op de Eurotest.
Zet de functieschakelaar in de stand R
"Continuity of protective conductors" of "Continuity" wordt weergegeven.
Selecteer de functie Continuity of protective conductors met behulp van de toets
FUNC (F1). De functie is geselecteerd wanneer R
volgende figuur.

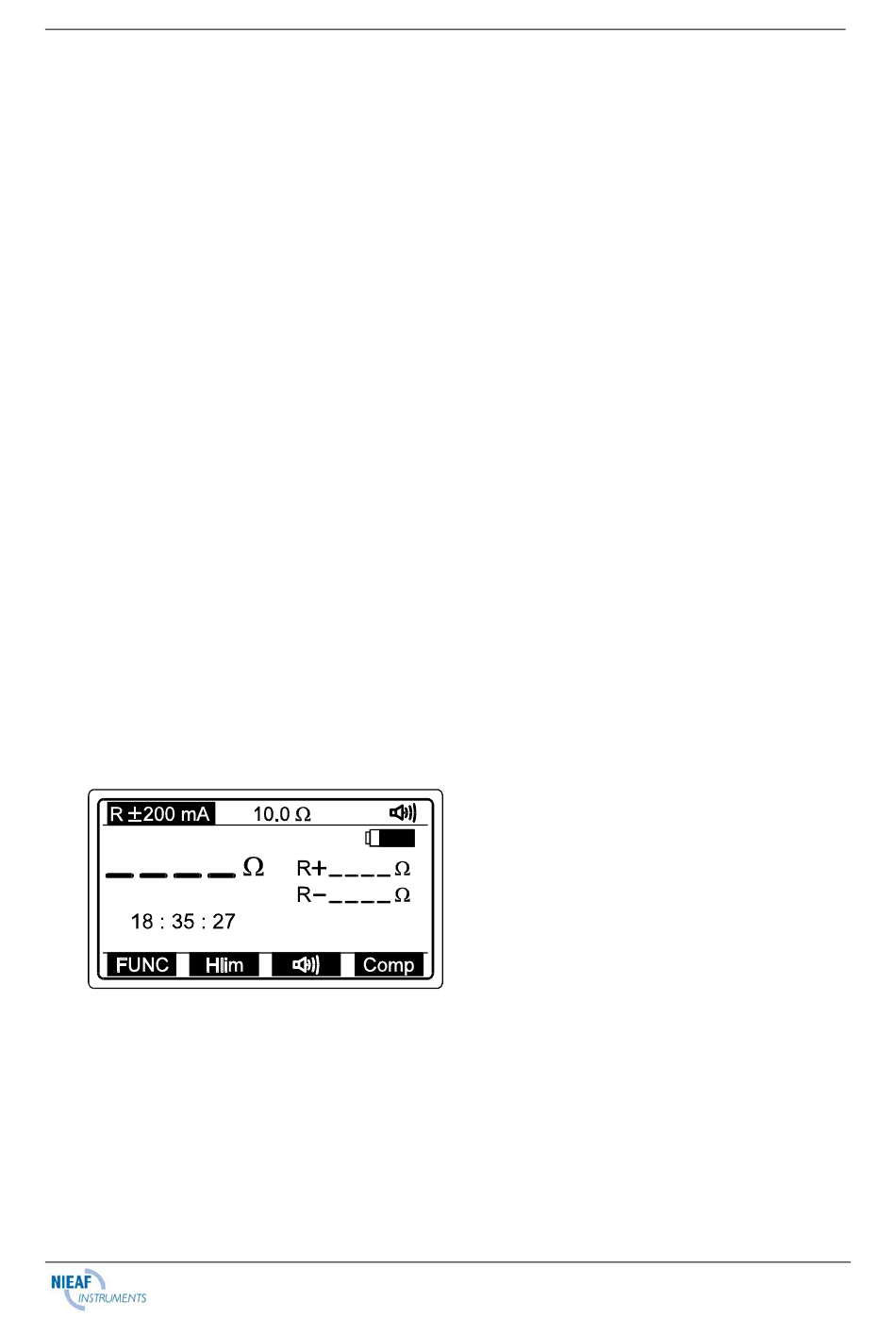

Fig. 12. Startmenu van de continuïteit
Stap 2
Stel de buzzermodus in met behulp van de toets buzzer (F3). De buzzer kan worden
ingesteld in de actieve modus (buzzer-teken aanwezig op de bovenste regel van de
display) of in de passieve modus (buzzer-teken niet aanwezig op de bovenste regel
±
/ CONTINUITY, waarna het menu
200mA
±
200 mA wordt weergegeven; zie
Ω
10.0
Laatst ingestelde hoge weerstands-
waarde
R+
Deelresultaat (blauwe meetkabel
aangesloten op positieve klem van
testspanning). Deelresultaat (blauwe
meetkabel aangesloten op negatieve
klem van testspanning).
- 18 -
Handleiding EuroTest
