De aard- / circuitweerstand meten
Voor een nauwkeuriger aard- / circuitweerstandsresultaat (vergeleken met het
subresultaat R
/R
E
L
procedure uit te voeren:
Stap 1
Sluit de testkabel aan (Plug commander of Universele testkabel) op de Eurotest.
Zet de functieschakelaar in de stand RCD, waarna een van de ALS-startmenu's wordt
weergegeven.
Selecteer de functie Earth / Loop Resistance met behulp van de toets FUNC (F1).
De functie is geselecteerd wanneer RCD Rs wordt weergegeven; zie volgende figuur.
18 : 35 : 27

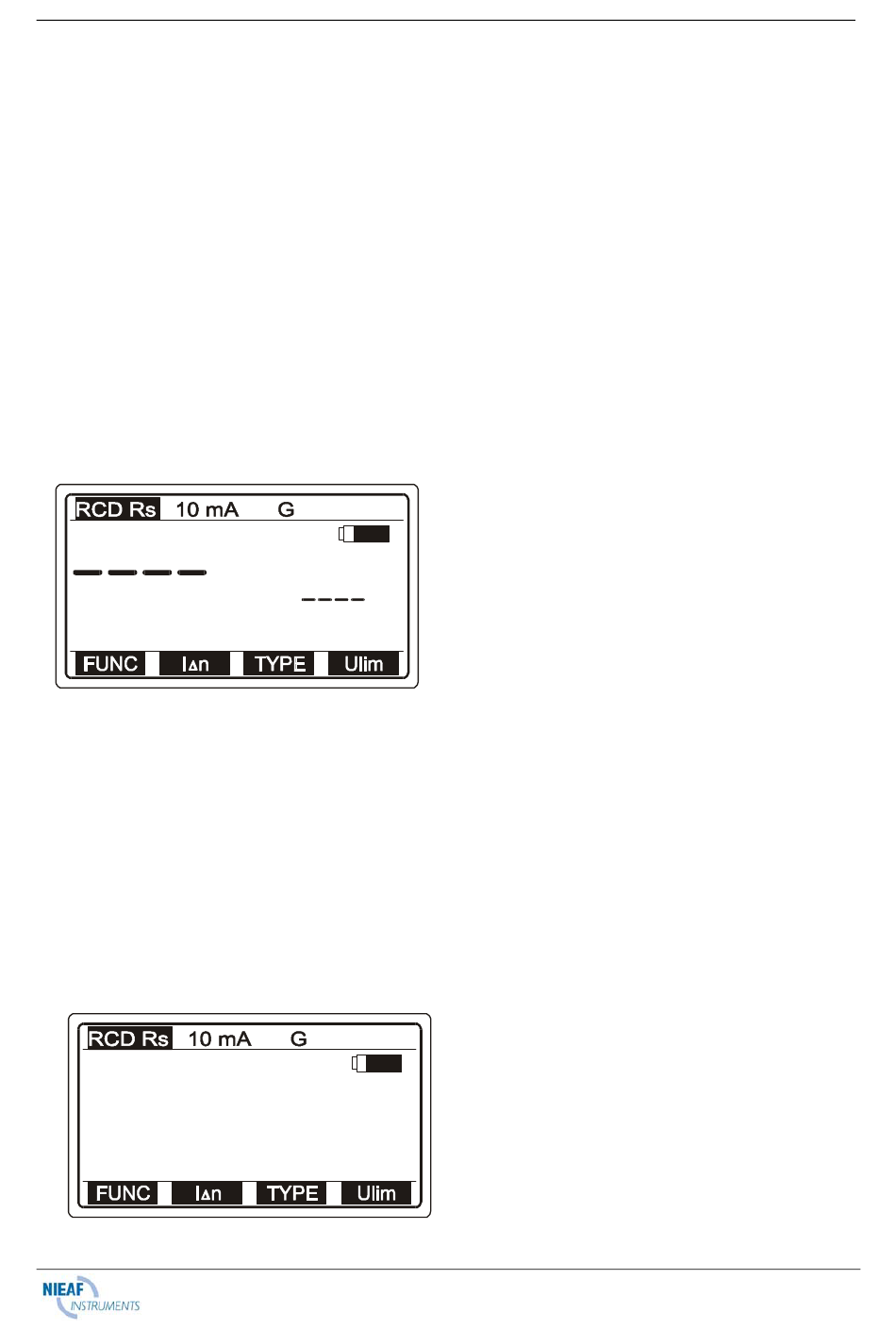

Fig. 44. Startmenu van de aard- / circuitweerstand
Stap 2
Stap 5
t/m
Stap 6
Druk op de START-toets en laat deze los (als er alleen L en PE klemmen zijn
aangesloten op het instrument tweemaal achter elkaar op de START-toets drukken).
Wacht totdat de meting is uitgevoerd en het resultaat daarna wordt weergegeven. De
meting kan langer duren (tot ongeveer 1 minuut) om een nauwkeurig resultaat te
behalen. In volgende figuur ziet u een voorbeeld van het resultaat.
Ω
497
Fig. 45. Voorbeeld van het resultaat van de aard- / circuitweerstandstest
in de functie Contact Voltage) wordt geadviseerd de volgende
Ω
Ulim
50
V
Uc
V
Ulpe
0
V
zie de functie Aanraakspanning.
Ulim
50
V
UE 4.97 V
Ulim
Ingestelde grenswaarde aanraakspanning
Uc
Gemeten aanraakspanning (subresultaat)
Ulpe
Netspanning tussen fase geleider L en
beschermingsgeleider PE.
Ue wordt weergegeven, wat betekent dat de extra
meetpen is gebruikt. In dat geval wodt Uc gemeten
met betrekking to de extra meetpen (echte grond)
en is het aanwezige Rs resultaat gelijk aan de
waarde van de aardweerstand.
Indien Uc waarde wordt weergegeven, betekent dit
dat de extra meetpen niet is gebruikt, en dat de
aanraakspanning wordt gemeten met t.o.v. de
faseklem.
- 43 -
Handleiding EuroTest
Utrecht
Ref 001
