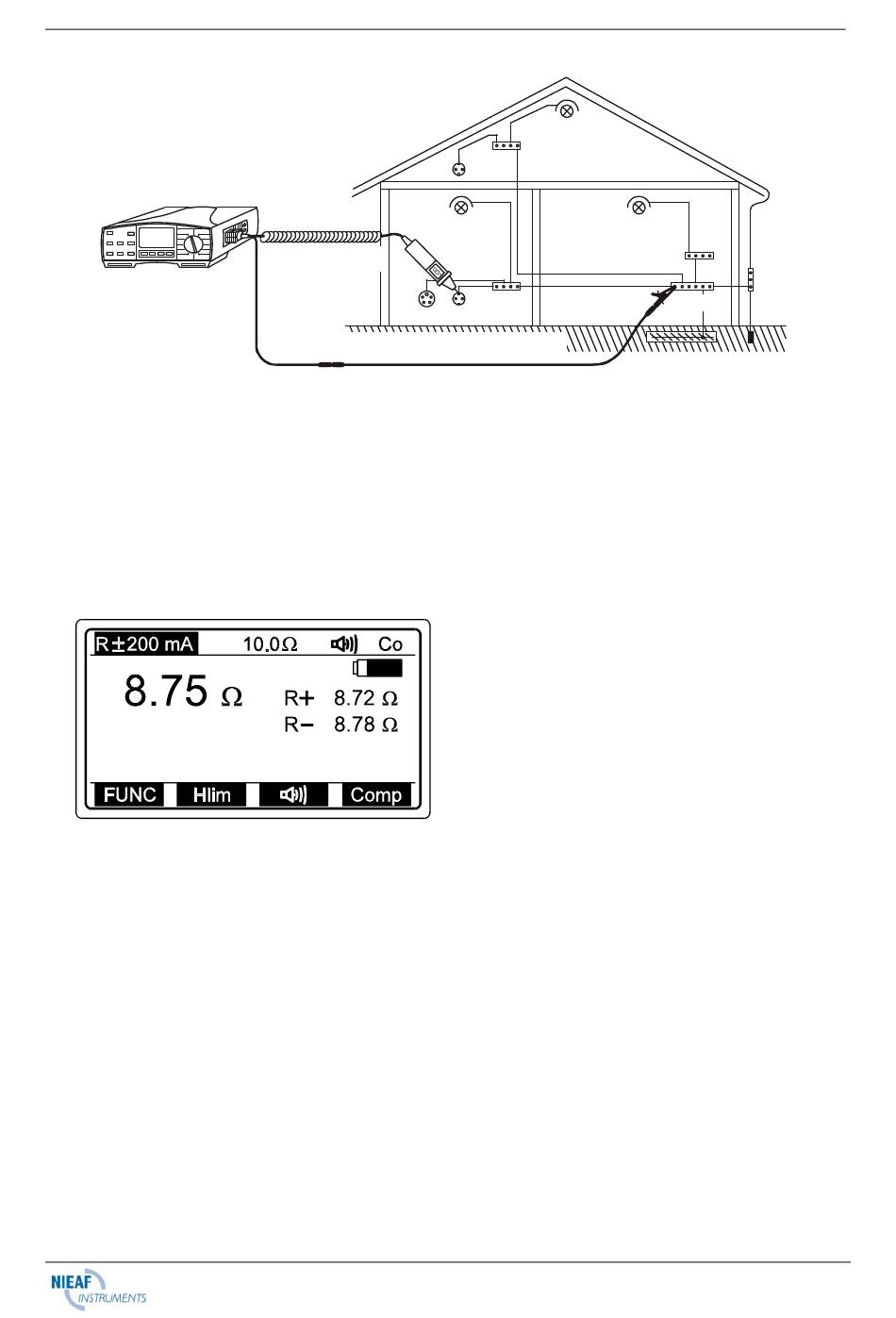

Fig. 16. Aansluiting van de optionele Tip Commander en de optionele pen meetkabel
Stap 6
Druk op de START-toets en laat deze los. De meting wordt uitgevoerd en het
resultaat wordt hierna weergegeven. Iedere meting wordt voltooid in twee stappen (de
polariteit wordt automatisch omgekeerd tussen de twee stappen). In volgende figuur
ziet u een voorbeeld van het weergegeven testresultaat.
Fig. 17. Voorbeeld van het resultaat van de continuïteitstest
Sla het weergegeven resultaat op voor documentatiedoeleinden; zie de instructies
voor de opslag in hoofdstuk 4.3. Testresultaten opslaan
Waarschuwing!
•
Indien de aanwezige externe spanning hoger is dan 10 V AC/DC tussen de
meetklemmen, wordt de continuïteitsmeting niet uitgevoerd nadat u op de
START-toets hebt gedrukt, maar wordt de spanning weergegeven voorzien van
"!"-teken en het bericht Input voltage > 10 V!
Er klinkt ook een waarschuwingssignaal.
Option A 1002
- 21 -
PCC3
PCC2
Option A 1012
Co
Weerstand van meetkabels is reeds
gecompenseerd.
Hoofdresultaat is gelijk aan de gemiddelde waarde
tussen de hoogste en laagste deelresultaten!
