Vóór de installatie

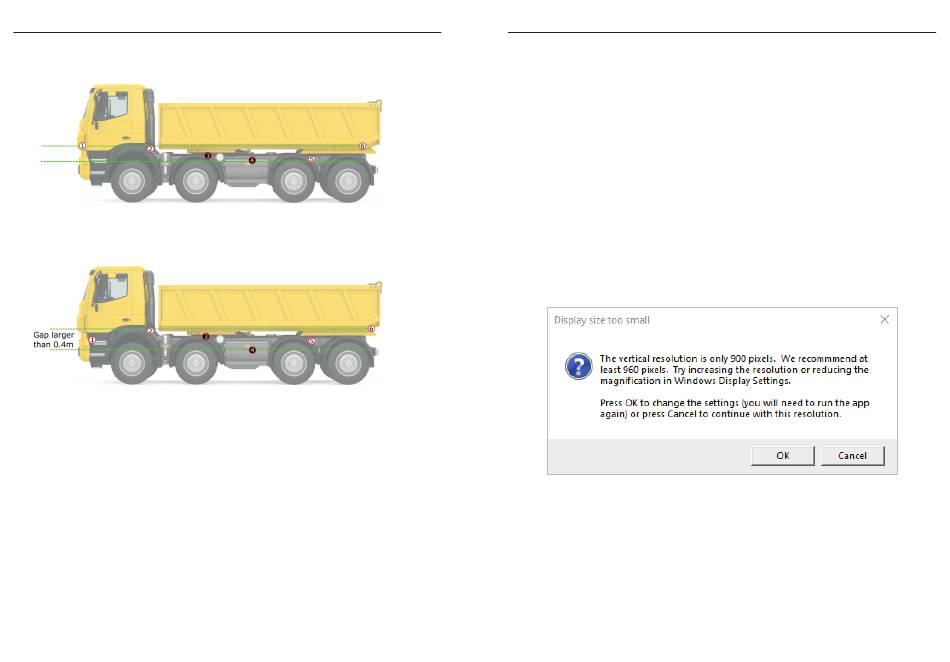

Een configuratie waarbij sensoren 1, 2 of 4 hoger zitten in de sensorreeks is geldig, maar werkt
niet zo goed en het aantal ongewenste alarmen zal hoger zijn.
Slechte installatie. Voorkom dat sensoren 1, 2 of 4 hoog in de reeks zitten.
Een configuratie waarbij de variatie in sensorhoogtes groter is dan 0,4 meter is niet geldig. Als
er niet aan deze voorwaarde kan worden voldaan, mag het systeem niet op het voertuig worden
gemonteerd.
Ongeldige installatie. Hoogtevariatie tussen laagste en hoogste sensor is groter dan 0,4 m.
Houd er rekening mee dat wijzigingen in de hoogte van de onderdelen van het voertuig ook de
werking zullen beïnvloeden. Monteer het systeem met de carrosserie op normale rijhoogte. Indien
de rijhoogte tijdens de werking varieert, moet het systeem in het slechtste geval worden
gemonteerd, zodat elke hoogtevariatie de sensorconfiguratie niet ongeldig maakt.
BELANGRIJK: Met de configuratiesoftware kunnen sensoren worden uitgerust met een
horizontale afstand van maximaal 2 meter, maar de horizontale afstand moet waar mogelijk
op 1,7 meter worden gehouden.
BELANGRIJK: De sensoren moeten zoveel mogelijk gelijk met de zijkant van het voertuig
worden gemonteerd om de kans op zelfdetectie van het voertuig zo klein mogelijk te maken.
BELANGRIJK: Sensoren mogen niet horizontaal naast een stuuras worden gemonteerd
waar het wiel kan worden gedetecteerd. Montage hoger dan de bovenkant van het wiel bij
een stuuras zal normaal gesproken geen probleem veroorzaken.
BELANGRIJK: Gebruik de software om de sensorposities te controleren, voordat er een
fysieke installatie wordt uitgevoerd. Onderzoek voorafgaand aan de installatie wordt ten
zeerste aanbevolen om er zeker van te zijn dat het systeem kan worden gemonteerd.
18
4
Configuratiesoftware
Deze sectie beschrijft de Sidescan
Predict configuratiesoftware.
®
4.1
Systeemvereisten voor PC
De configuratiesoftware is ontworpen voor gebruik met een PC of laptop met Windows 10.
Gebruik met oudere versies kan niet worden gegarandeerd. De PC of laptop moet een USB-poort
hebben om verbinding te kunnen maken met het algoritme-ECU. Voor het gebruik van de software
zijn beheerdersrechten vereist.
De minimale schermresolutie is minimaal 1280 pixels in de horizontale en 960 pixels in de verticale
richting. Hieronder vindt u een lijst met compatibele schermresoluties:
1920 x 1080, 1680 x 1050, 1400 x 1050, 1280 x 1024, 1280 x 960
BELANGRIJK: De Windows-instelling "Schaal en Lay-out" moet worden ingesteld op een
vergroting van 100%. Bepaalde functies zijn mogelijk niet bruikbaar bij hogere vergrotingen.
Deze instellingen zijn toegankelijk via de Beeldscherminstellingen in Windows.
Er wordt een waarschuwing gegeven als er onder de optimale resolutie of schermvergroting wordt
gewerkt. Druk op OK om het programma af te sluiten en het scherm Beeldscherminstellingen
weer te geven om de instellingen aan te passen. Druk op Annuleren om door te gaan met een
lagere resolutie.
Waarschuwing Schermresolutie
4.2
De software downloaden
De configuratiesoftware kan worden gedownload van de Brigade-website,
https://brigade-electronics.com/.
Deze kan worden gedownload via Product Support >> Software >> Sidescan
Predict.
®
