2
Inhouds

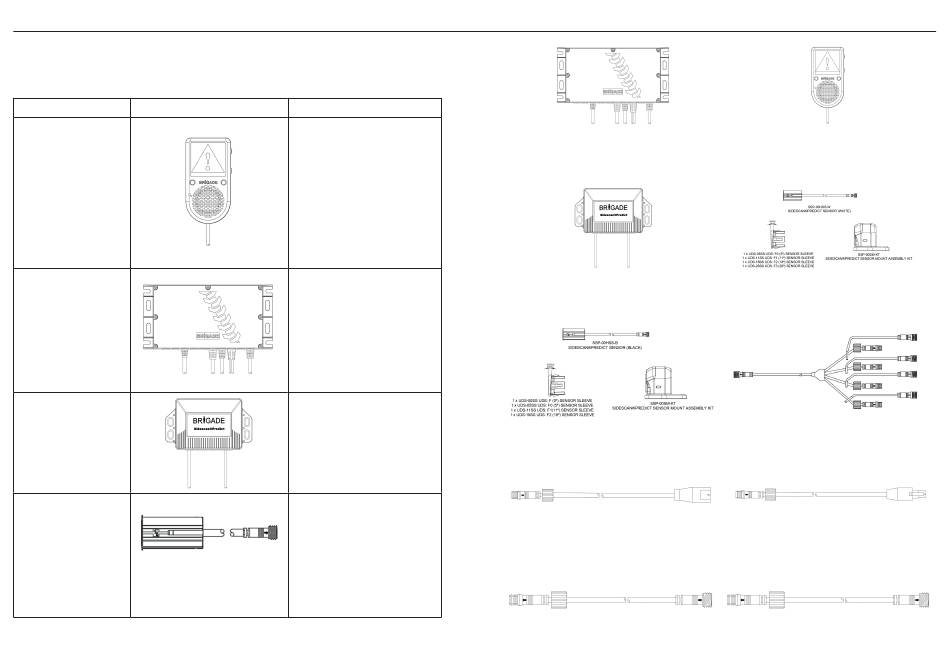

Deze sectie beschrijft de componenten van het Sidescan
2.1
Hoofdsysteemcomponenten
Part
Sidescan
Predict-
®
zoemerdisplay
Sidescan
Predict
®
Algoritme ECU
Sidescan
Predict
®
UDS ECU
Sidescan
Predict
®
Ultrasonische Sensor
12
Predict-systeem.
®
Mounting location
• IP30.
• Uitsluitend binnen de cabine
van het voertuig gemonteerd.
• Moet duidelijk zichtbaar zijn
voor de bestuurder, maar
mag het zicht van de
bestuurder niet verstoren.
• Gemonteerd op een locatie
die aangeeft dat het systeem
alleen bedoeld is voor
zijdetectie.
• IP30.
• Mag uitsluitend op een
vlak oppervlak in de
voertuigcabine worden
gemonteerd.
• Moet in de juiste richting
worden gemonteerd.
• Garandeer dat er toegang is
tot de USB-connector.
• IP69K.
• Kan in de cabine van het
voertuig of op de carrosserie
worden gemonteerd.
• IP69K.
• Gemonteerd aan de zijkant
van het voertuig om de dode
hoek te bewaken.
• Gebruik configuratiesoftware
en een onderzoek
voorafgaand aan de
installatie om geschikte
locaties te vinden.
2.2
Volledige inhoudsopgave (in set met 6 sensoren)
SSP-1000-AI-ECU
Sidescan
Predict Algoritme ECU
®
SSP-1000-ECU
Sidescan
Predict UDS ECU
®
SSP-HSSB-KT (x 2)
Sidescan
Predict-sensorset (Zwart)
®
SSP-0.3-AC1
Sidescan
Predict-adapterkabel - 3 tot 4
®
pinnen - 30cm
SSP-10-SC
Sidescan
Predict-verlengkabel - 10m
®
SSP-1000-DPW
Sidescan
Predict-zoemerdisplay
®
SSP-HSSW-KT (x 4)
Sidescan
Predict-sensorset (Wit)
®
SSP-0.4-SP (x 2)
Sidescan
Predict-splitterkabel - 40cm
®
SSP-0.3-AC2
Sidescan
Predict-adapterkabel - UDS ECU tot
®
ALGO ECU - 30cm
UDS-2.5BC (x 8)
3-Pin UDS-verlengkabel 2,5m
13
