Configuratiesoftware

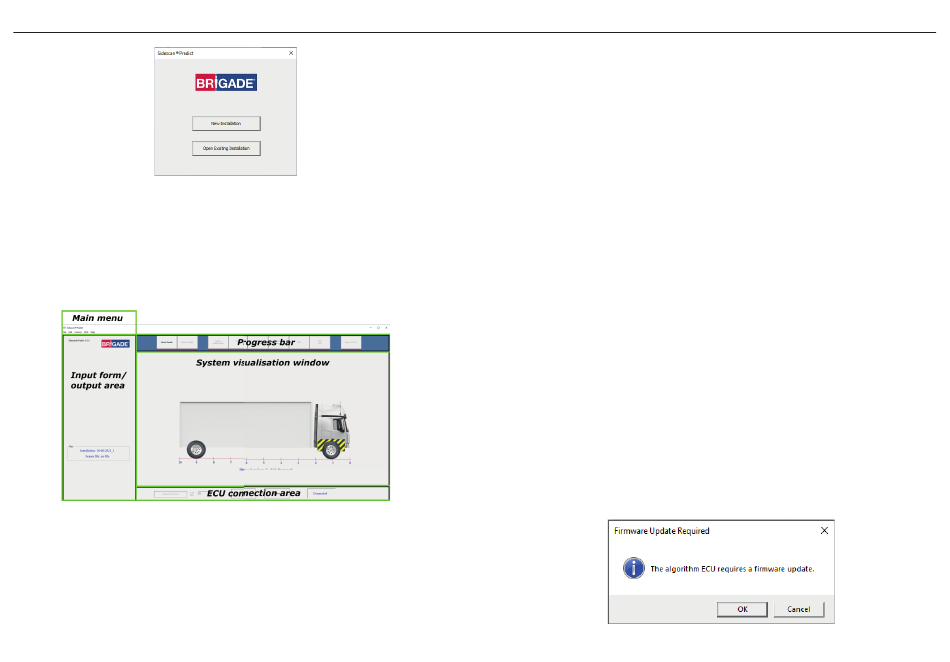

Het eerste venster dat verschijnt staat de selectie van een bestaande of nieuwe installatie toe.
Om de bestanden voor voertuigconfiguratie (.bvc) of sensorconfiguratie (.bsc) op andere voertuigen
op te slaan en te gebruiken, waarbij de installatie identiek is, gebruik de menu-onderdelen
"Bestand -> Openen" en "Bestand -> Opslaan Als" wanneer de invoerformulieren voor voertuig- of
sensorgegevens geopend zijn.
4.4.2 Overzicht gebruikersinterface
De onderdelen van de gebruikersinterface zijn gedefinieerd in de onderstaande afbeelding.
Components of the configuration software user interface.
4.4.2.1 Hoofdmenu
Bestand: "Openen", "Opslaan Als" en "Reset formulier" worden gebruikt voor invoerformulieren
voor voertuig- en sensorgegevens. Met "Laatste configuratie" wordt de meest recente
configuratie geladen. Met "Afsluiten" wordt het programma afgesloten.
Bewerken: Met "Gegevens bewerken" worden vergrendelde invoerformulieren voor voertuig- en
sensorgegevens ontgrendeld.
22
Communicatie: Gebruik dit menu om de configuratie, montagelogboek of foutenlogboek
van een verbonden algoritme-ECU op te halen. Firmware-update is ook toegankelijk via dit
menu (zie 4.4.3). Het algoritme-ECU moet verbonden zijn met de configuratiesoftware om deze
functies te gebruiken.
ELM: "ELM uitvoeren" activeert de ELM (Environmental Learning Module) op alle aangesloten
sensoren. "ELM controleren" controleert de huidige status van de ELM op alle aangesloten
sensoren. Het algoritme-ECU moet verbonden zijn met de configuratiesoftware om deze functies
te gebruiken.
Help: "Diagnosemodus" is toegankelijk om de stroomuitgang van het systeem te bewaken en
vast te leggen. "ECU-details ophalen" geeft de firmwareversie, aantal opstartpogingen en het
serienummer van het algoritme-ECU weer. Het algoritme-ECU moet verbonden zijn met de
configuratiesoftware om deze functies te gebruiken. "Over" geeft de versie van de
configuratiesoftware weer.
4.4.2.2 Voortgangsbalk
Volg de formulieren en testen in deze balk van links naar rechts om de voertuiginstallatie te
voltooien.
4.4.2.3 Invoerformulier/uitvoergebied
Gebruikt voor invoer van voertuig- en sensorgegevens. Gebruikt voor uitvoerweergave tijdens
systeemtesten.
4.4.2.4 Visualisatievenster voor het systeem
Geeft een grafische weergave van de huidige instelling weer, waarbij de lengte van het voertuig,
de wielposities en -afmetingen en de sensorposities worden weergegeven.
4.4.2.5 ECU-verbindingsgebied
Interface voor het aansluiten/loskoppelen van het algoritme-ECU en de besturingselementen voor
het selecteren van COM-poorten.
4.4.3
Firmware-update
Als de configuratiesoftware wordt aangesloten op het algoritme-ECU, wordt de huidige
firmwareversie gecontroleerd. De configuratiesoftware die beschikbaar is op de Brigade-website
zal de meest recente firmwareversie bevatten.
Als er geen geldige firmware op het algoritme-ECU aanwezig is, toont de configuratiesoftware
een dialoogvenster "Firmware bijwerken" om de gebruiker te informeren dat de firmware moet
worden bijgewerkt:
