Configuratiesoftware

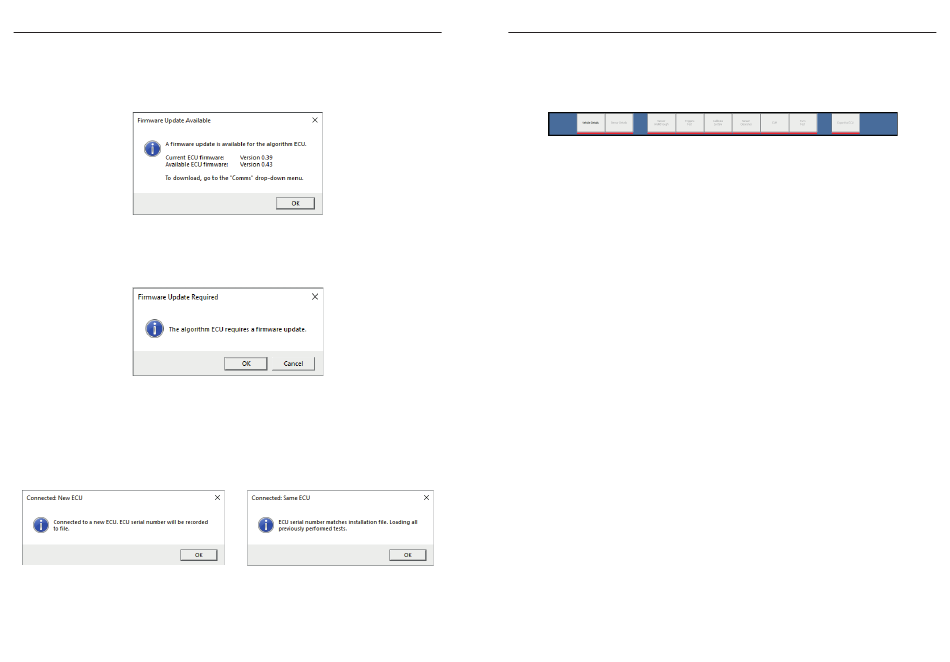

Als er geldige firmware op het algoritme-ECU aanwezig is, maar de configuratiesoftware een
latere versie heeft, wordt het menu-onderdelen Firmware-update (Communicatie->Firmware
verzenden) actief en het volgende dialoogvenster verschijnt:
Om de firmware naar het algoritme-ECU te uploaden, selecteer Communicatie->Firmware
verzenden vanuit het vervolgkeuzemenu. Het dialoogvenster "Firmware bijwerken" wordt dan
weergegeven:
Klik in dit dialoogvenster op "OK" om de firmware-upload te starten. Een voortgangsteller
loopt van 0 tot 100%. Na enkele seconden zal het algoritme-ECU opnieuw opstarten en zal de
configuratiesoftware opnieuw verbinding maken. Een van de onderstaande berichten betekent
dat de configuratiesoftware opnieuw verbinding heeft gemaakt met het algoritme-ECU. De
huidige firmwareversie kan worden gecontroleerd door in het vervolgkeuzemenu op
Help->ECU-details ophalen te klikken.
24
5
Tutorial Systeemconfiguratie
Deze sectie gaat stap voor stap door het installatieproces van de software. Volg de knoppen
in de voortgangsbalk van links naar rechts, beginnend bij "Voertuiggegevens" en eindigend bij
"Exporteren naar ECU".
Voortgangsbalk aan het begin van de installatie.
Het algehele proces is als volgt:
1. Voer het voertuig- en sensorgegevens in met behulp van de invoerformulieren om
de juiste sensorposities te bevestigen. Dit kan uitgevoerd worden zonder
Sidescan
Predict-hardware.
®
2. Installeer de hardware op het voertuig en sluit deze op de algoritme-ECU aan.
3. Voer de testen uit om te garanderen dat het systeem correct is geïnstalleerd en
activeer ELM.
4. Exporteer de configuratie naar de algoritme-ECU.
5. Sla de configuratiebestanden vanuit de algoritme-ECU op om de installatie te verifiëren.
6. Ontkoppel van het systeem.
7. Start het systeem opnieuw op.
5.1
Invoerformulier voertuiggegevens
Klik op de knop Voertuiggegevens uiterst links van de voortgangsbalk. Dit opent het
invoerformulier voor voertuiggegevens. Bij deze stap moeten de gegevens over het voertuig in
de configuratiesoftware worden ingevoerd. De vereiste metingen zijn als volgt:
1. Meet de voertuiglengte vanaf de voor- naar de achterzijde van het voertuig. De lengte
moet tussen 5,20 en 20 meter liggen.
2. Meet de breedte van het voertuig op de cabine (uitgezonderd buitenspiegels). De
breedte moet tussen 2 en 5 meter liggen.
3. Meet de buitenste banddiameter van de voorstuurassen. De diameter moet tussen
0,50 en 2 meter liggen.
4. Selecteer of het systeem aan de linker- of rechterkant wordt geïnstalleerd.
5. Tel het aantal assen en meet de afstand van de voorkant van het voertuig tot het
midden van het wiel voor elk. Het aantal assen moet tussen 2 en 7 liggen.
Specificeer wat de stuurassen zijn en welke vast zijn. Achterste stuurassen moeten
gemarkeerd zijn als stuurinrichting.
25
