NETGEAR ProSafe GS108 8-Poorts Switch Handleiding

Introductie

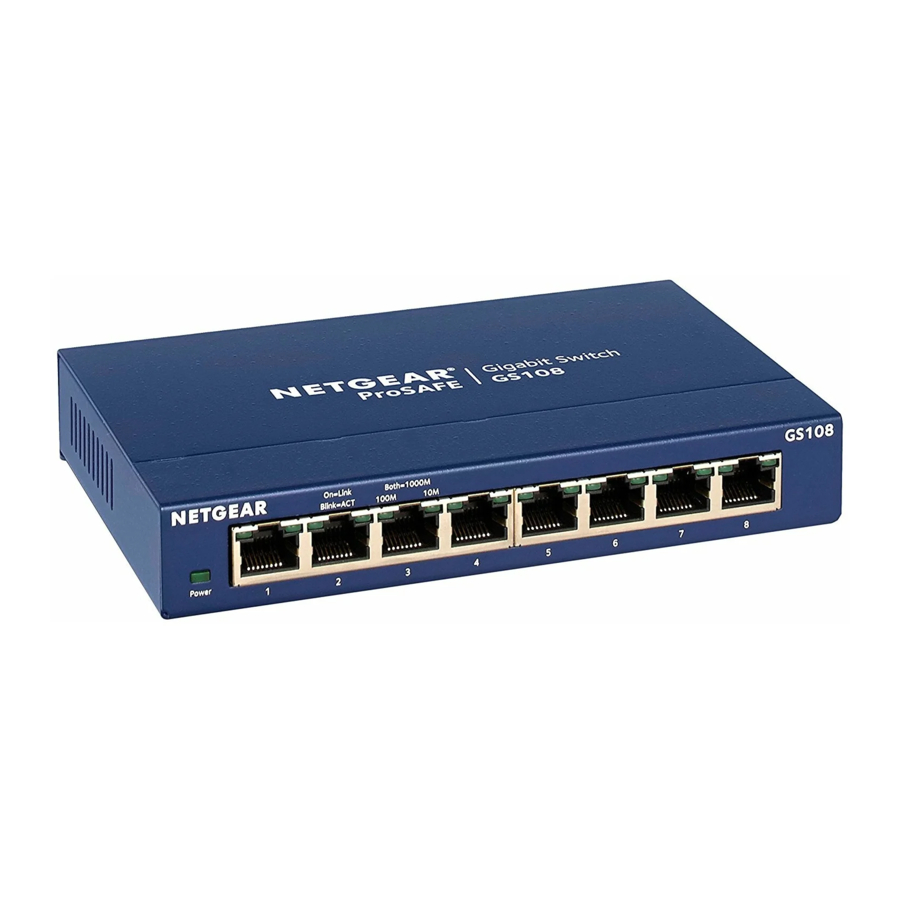

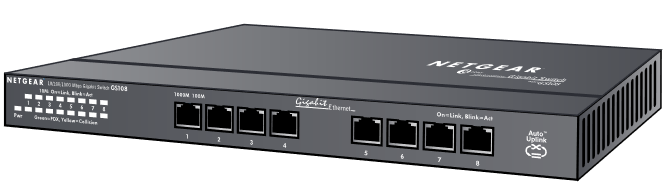

De NETGEAR^® 8-Poorts Gigabit Ethernet Switch Model GS108 biedt u een goedkope, betrouwbare switch met hoge prestaties om tot acht verschillende Ethernet-apparaten (zoals computers, bestandsservers en routers) aan te sluiten met razendsnelle Gigabit Ethernet-snelheden.

De GS108 Gigabit Ethernet Switch stelt u in staat een klein netwerk te bouwen dat u toegang geeft tot 10, 100 of 1000 Mbps tot andere apparaten op het netwerk. Het biedt een volledige, dedicated 1000 (of 100, of 10 Mbps) verbinding tussen twee apparaten. Als een apparaat full-duplex functionaliteit heeft, biedt de GS108 switch een 2000 Mbps (of 200, of 20 Mbps) verbinding. Dit betekent dat de GS108 direct zelfs zeer grote bestanden via uw netwerk kan verplaatsen. Als extra voordeel werkt deze switch met zowel Windows- als Macintosh-computers.

Ethernet-kabels zijn er als straight-through of crossover-kabels, afhankelijk van of u verbinding maakt met een apparaat (computer, server of printer) of netwerkapparatuur (hub, switch of router). Met de Auto Uplink™-functie hoeft u zich geen zorgen te maken over welke u gebruikt. Elke poort op de GS108-switch configureert zichzelf automatisch correct wanneer u de kabel van een apparaat aansluit.

Als u een probleem heeft met uw switch, biedt NETGEAR 24 uur per dag en 7 dagen per week technische ondersteuning op het web (www.NETGEAR.com), per e-mail (support@NETGEAR.com) en telefonisch (zie de meegeleverde ondersteuningsinformatiekaart voor telefoonnummers).

Installatieoverzicht

Geschatte tijd: 5-10 minuten

1. Pak de doos uit en controleer de inhoud.
2. Bereid de installatie van de switch voor.
3. Installeer de switch en sluit de andere apparaten aan.

Pak de doos uit en controleer de inhoud

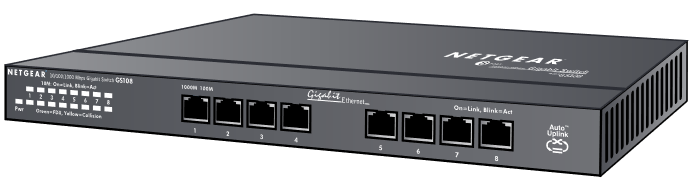

Model GS108 8-Poorts 10/100/1000 Mbps Gigabit Ethernet Switch

Installatiehandleiding, garantie-/registratiekaart en ondersteuningsinformatiekaart

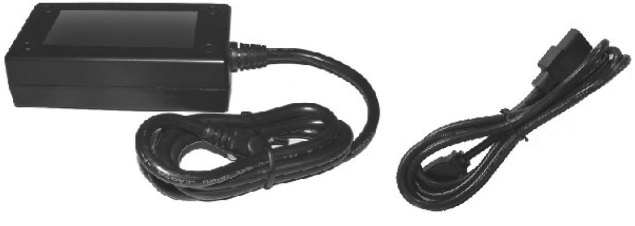

Stroomadapter

Wandmontage hardware

Wanneer u de doos opent, controleert u of u alles heeft ontvangen. Het pakket bevat:

• 8-Poorts Gigabit Ethernet Switch GS108
• AC-stroomadapter
• Schroeven voor wandmontage
• GS108 Installatiehandleiding (dit document)
• Garantie- en registratiekaart
• Ondersteuningsinformatiekaart

Als u niet alles hierboven vermeld heeft, raadpleeg dan de ondersteuningsinformatiekaart voor contactgegevens. Als u de ondersteuningsinformatiekaart zelf mist, zoek dan contactgegevens op www.NETGEAR.com in het klantenservicegebied.

Voorbereiding op de installatie van de switch

Beslis waar u de switch wilt plaatsen. Zoek een vlakke horizontale ondergrond - zoals een tafel, bureau of plank. De switch wordt geleverd met schroeven voor wandmontage. U bent welkom om de schroeven te gebruiken als u de switch in een open ruimte aan een muur wilt hangen.

Zorg ervoor dat de geselecteerde locatie:

• Niet in direct zonlicht of in de buurt van een verwarming of verwarmingsrooster.
• Niet rommelig of overvol is. Er moet minimaal 5 cm vrije ruimte aan alle kanten van de switch zijn.
• Goed geventileerd is (vooral als deze zich in een kast bevindt).

U hebt ook één categorie 5 (Cat 5) Ethernet-kabel met RJ-45-connectoren nodig voor elk apparaat dat u op de switch wilt aansluiten. Elke Ethernet-kabel moet minder dan 100 meter zijn.

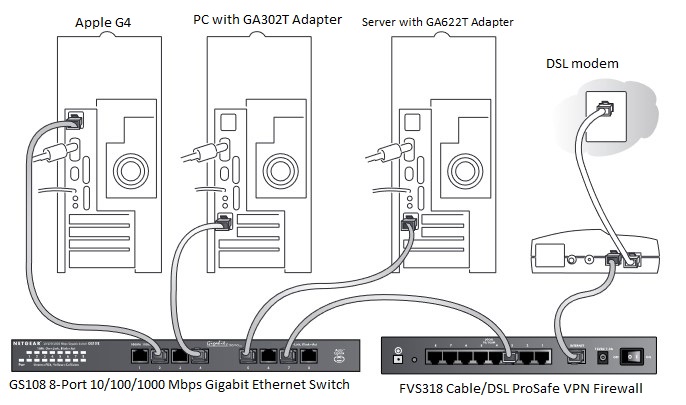

Installeer de switch en sluit de andere apparaten aan

1. Plaats de switch op een vlakke ondergrond of haak hem aan de schroeven.
2. Steek voor elk apparaat het ene uiteinde van een Ethernet-kabel in de poort van het apparaat en steek het andere uiteinde in een van de Ethernet-poorten op de switch.
3. Sluit het snoer van de stroomadapter aan op de achterkant van de switch en steek de adapter vervolgens in een stroombron (zoals een stopcontact of stekkerdoos).

De bijbehorende Link LED voor elk aangesloten en Model GS108 8-Poorts 10/100/1000 Mbps Gigabit Ethernet Switch apparaat moet oplichten en knipperen wanneer er activiteit plaatsvindt. Als de verbinding 1.000 Mbps of 100 Mbps is, licht de LED in de RJ-45-aansluiting op. Als de verbinding 10 Mbps is, licht de 10M LED aan de linkerkant van het voorpaneel op.

Opmerking: Als een lampje niet werkt zoals aangegeven, ga dan naar het gedeelte Probleemoplossing.

Probleemoplossing

Het Power-lampje brandt niet

De switch heeft geen stroom.

• Zorg ervoor dat het netsnoer goed is aangesloten op de switch.
• Zorg ervoor dat de stroomadapter goed is aangesloten op een functionerend stopcontact. Als het in een stekkerdoos zit, zorg er dan voor dat de stekkerdoos is ingeschakeld. Als het stopcontact wordt bediend door een lichtschakelaar, zorg er dan voor dat de schakelaar in de aan-stand staat.
• Zorg ervoor dat u de NETGEAR-stroomadapter gebruikt die bij uw switch is geleverd.

Het poortnummerlampje brandt niet voor een aangesloten apparaat of blijft continu branden

Er is een hardwareverbindingsprobleem.

• Zorg ervoor dat de kabelconnectoren stevig zijn aangesloten op de switch en het apparaat.
• Zorg ervoor dat het aangesloten apparaat is ingeschakeld.
• Als de Ethernet-kabel is aangesloten op een NIC of andere Ethernet-adapter, zorg er dan voor dat de kaart of adapter correct is geïnstalleerd en werkt.
• Zorg ervoor dat de kabel minder dan 100 meter is.

Technische specificaties

Verklaring van voorwaarden

In het belang van het verbeteren van het interne ontwerp, de operationele functie en/of de betrouwbaarheid behoudt NETGEAR zich het recht voor om zonder kennisgeving wijzigingen aan te brengen aan het product dat in dit document wordt beschreven.

NETGEAR aanvaardt geen enkele aansprakelijkheid die kan ontstaan als gevolg van het gebruik of de toepassing van het (de) product(en) of circuitlay-out(s) die hierin worden beschreven.

Certificaat van de fabrikant/importeur

Hierbij wordt verklaard dat de NETGEAR Model GS108 Gigabit Ethernet Switch is onderdrukt in overeenstemming met de voorwaarden uiteengezet in de BMPT-AmtsblVfg 243/1991 en Vfg 46/1992. De werking van sommige apparatuur (bijvoorbeeld testzenders) in overeenstemming met de voorschriften kan echter onderworpen zijn aan bepaalde beperkingen. Raadpleeg de opmerkingen in de bedieningsinstructies.

Het federale bureau voor telecommunicatiegoedkeuringen is op de hoogte gesteld van het op de markt brengen van deze apparatuur en heeft het recht gekregen om de serie te testen op naleving van de voorschriften.

Federal Communications Commission (FCC) Nalevingsverklaring: Radiofrequentieverklaring

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

• Dit apparaat mag geen schadelijke storing veroorzaken.
• Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse A, in overeenstemming met deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

EN 55 022 Conformiteitsverklaring

Hierbij wordt verklaard dat de NETGEAR Model GS108 Gigabit Ethernet Switch is afgeschermd tegen het genereren van radiostoring in overeenstemming met de toepassing van Richtlijn 89/336/EEG van de Raad, artikel 4a. Conformiteit wordt verklaard door de toepassing van EN 55 022 Klasse A (CISPR 22).

Canadese regelgeving inzake radio-interferentie van het ministerie van Communicatie

Dit digitale apparaat (NETGEAR Model GS108 Gigabit Ethernet Switch) overschrijdt niet de limieten van klasse A voor radio-geluidsemissies van digitale apparaten zoals uiteengezet in de Radio Interference Regulations van het Canadese ministerie van Communicatie.

Technische ondersteuning

Raadpleeg de ondersteuningsinformatiekaart die bij uw product is geleverd.

Door uw product te registreren op www.NETGEAR.com/register, kunnen we u snellere technische ondersteuning door experts bieden en tijdig op de hoogte stellen van product- en software-upgrades.

NETGEAR, INC.

Ondersteuningsinformatie

Telefoon: 1-888-NETGEAR (alleen voor de VS en Canada)
Zie uw ondersteuningsinformatiekaart voor andere landen.
E-mail: Support@NETGEAR.com
Website: www.NETGEAR.com

© 2002 door NETGEAR, Inc. Alle rechten voorbehouden.

NETGEAR en Auto Uplink zijn handelsmerken of geregistreerde handelsmerken van NETGEAR, Inc. in de Verenigde Staten en/of andere landen.

Andere merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectieve houders.

Informatie kan zonder kennisgeving worden gewijzigd.
