NETGEAR GS516UP, GS524UP Installatiehandleiding

Introductie

Installatie voor:

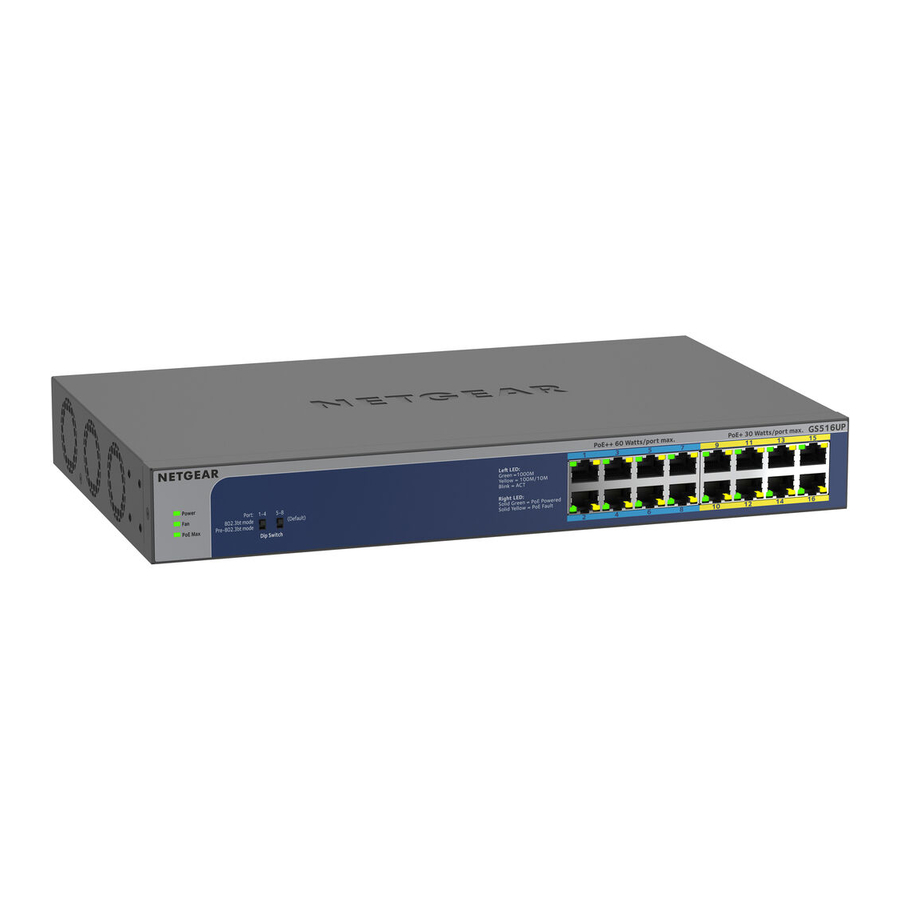

  • 16-poorts Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS516UP
    16-poorts Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS516UP
  • 24-poorts Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS524UP
    24-poorts Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS524UP

Verpakkingsinhoud

  • Switch model GS516UP of GS524UP
  • Stroomkabel (varieert per regio)
  • Rackmontagekit
  • Vier rubberen voetjes
  • Installatiegids en Insight-flyer

waarschuwing Note (Opmerking): We raden aan om een Category 5e (Cat 5e) kabel of een hoger gewaardeerde kabel te gebruiken voor Gigabit Ethernet-verbindingen.

Deze switch is alleen ontworpen voor gebruik binnenshuis. Als u verbinding wilt maken met een apparaat dat zich buitenshuis bevindt, moet het buitenapparaat correct geaard en beveiligd zijn tegen stroomstoten, en moet u een Ethernet-overspanningsbeveiliging inline installeren tussen de switch en het buitenapparaat. Als u dit niet doet, kan de switch beschadigd raken.


Voordat u deze switch aansluit op buitenkabels of apparaten, raadpleegt u https://kb.netgear.com/000057103 voor veiligheids- en garantie-informatie.

Registreer u met de NETGEAR Insight-app

  1. Zoek naar NETGEAR Insight en download de nieuwste app.
  2. Maak een NETGEAR-account aan als u er geen heeft.
  3. Tik op het menu in de linkerbovenhoek.
  4. Tik op REGISTER ANY NETGEAR DEVICE (ELK NETGEAR-APPARAAT REGISTREREN).
  5. Voer het serienummer in dat zich aan de onderkant van de switch bevindt, of gebruik de camera op uw mobiele apparaat om de streepjescode van het serienummer te scannen.
  6. Tik op GO (GA). De switch is geregistreerd en toegevoegd aan uw account. U kunt de switch nu bekijken in de NETGEAR Insight-app.

waarschuwing Note (Opmerking): Omdat dit een unmanaged switch is, kunt u deze niet configureren of beheren in NETGEAR Insight.

De switch aansluiten

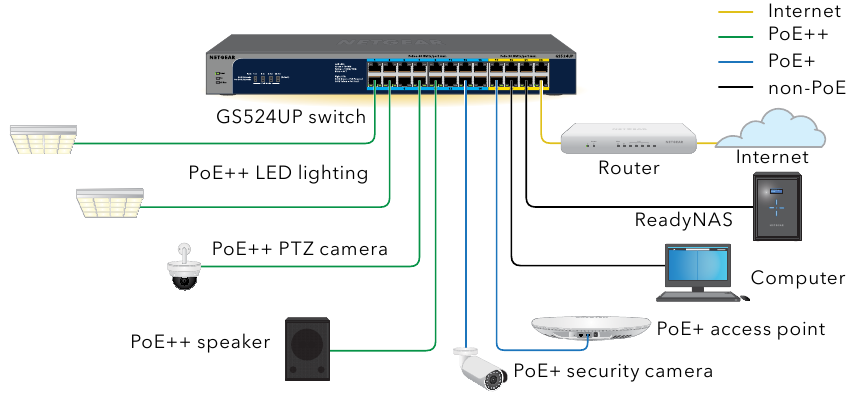

Voorbeeldverbindingen
Voorbeeldverbindingen

Model GS516UP biedt PoE++ (802.3bt) stroom op poorten 1–8 met tot 60 W op elke poort en PoE+ (802.3at) stroom op poorten 9–16 met tot 30 W op elke poort. Het totale PoE-vermogensbudget voor de switch is 380 W over alle actieve PoE-poorten.

Model GS524UP biedt PoE++ (802.3bt) stroom op poorten 1–16 met tot 60 W op elke poort en PoE+ (802.3at) stroom op poorten 17–24 met tot 30 W op elke poort. Het totale PoE-vermogensbudget voor de switch is 480 W over alle actieve PoE-poorten.

Controleer de LED's

Wanneer u het netsnoer op de switch aansluit en in een stopcontact steekt, geven de LED's de status aan.

LED Beschrijving
Power (Stroom) Solid green (Continu groen). De switch is ingeschakeld en werkt normaal.
Off (Uit). Er wordt geen stroom aan de switch geleverd.
Fan (Ventilator) Off (Uit). De ventilator werkt correct.
Solid yellow (Continu geel). De ventilator werkt niet correct.
PoE Max
(De status van het PoE-budget van de switch)
Off (Uit). Er is voldoende (meer dan 7 W) PoE-vermogen beschikbaar.
Solid yellow (Continu geel). Er is minder dan 7 W PoE-vermogen beschikbaar.
Blinking yellow (Knipperend geel). Minstens één keer gedurende de voorgaande twee minuten was er minder dan 7 W PoE-vermogen beschikbaar.
Left port LED (Linker poort-LED) Solid green (Continu groen). 1000 Mbps-verbinding op deze poort.
Blinking green (Knipperend groen). 1000 Mbps-activiteit op deze poort.
Solid yellow (Continu geel). 100 Mbps- of 10 Mbps-verbinding op deze poort.
Blinking yellow (Knipperend geel). 100 Mbps- of 10 Mbps-activiteit op deze poort.
Off (Uit). Er is geen verbinding gedetecteerd op deze poort.
Right Port LED (Rechter poort-LED) Solid Green (Continu Groen). De poort levert PoE-stroom.
Off (Uit). De poort levert geen PoE-stroom.
Solid yellow (Continu geel). Er is een PoE-fout opgetreden.

PoE-modus

Met de DIP-switches op het voorpaneel kunt u de volgende PoE++-modi selecteren:

  • 802.3bt mode (802.3bt-modus). De modus voor apparaten die volledig voldoen aan IEEE 802.3bt (PoE++). Dit is de standaardmodus voor alle PoE++-poorten.
  • pre-802.3bt mode (pre-802.3bt-modus). De modus voor apparaten die meer dan 30 W stroom kunnen ontvangen, maar die niet volledig voldoen aan IEEE 802.3bt (PoE++).
PoE++ Mode DIP Switch Position (DIP-schakelaarpositie) Ports 1–4 Ports 5–8 Ports 9–12
(GS524UP Only)
Ports 13–16
(GS524UP Only)
802.3bt Up (Omhoog) Default (Standaard) Default (Standaard) Default (Standaard) Default (Standaard)
pre-802.3bt Down (Omlaag) Optional (Optioneel) Optional (Optioneel) Optional (Optioneel) Optional (Optioneel)

Raadpleeg de documentatie die bij het aangedreven apparaat (PD) is geleverd voor informatie over welke modus u moet selecteren. Als u het niet zeker weet, behoudt u de standaardmodus. Als de PD echter niet opstart, zet u de DIP-switch in de pre-802.3bt-modus.

PoE-overwegingen

De PoE-voeding die de switch levert aan gevoede apparaten (PD's) wordt geprioriteerd in oplopende poortvolgorde. Als de stroomvereisten voor de aangesloten PD's het totale stroombudget van de switch overschrijden, wordt de PD op de hoogst genummerde poort uitgeschakeld om ervoor te zorgen dat de PD's die zijn aangesloten op de hoger geprioriteerde, lager genummerde poorten eerst worden ondersteund.

Een PD die wordt vermeld als een 802.3bt PoE++ gevoed apparaat, vereist niet noodzakelijkerwijs de maximale vermogenslimiet van de specificatie. Veel PD's vereisen minder stroom, waardoor mogelijk alle PoE++- en PoE+-poorten tegelijkertijd actief kunnen zijn.

De volgende tabel toont de standaard vermogensbereiken berekend met de maximale kabellengte van 328 voet (100 meter).

Apparaat Klasse Compatibele PoE standaard Klasse Beschrijving Maximaal vermogen
Geleverd door de Switch
Vermogen geleverd aan de PD
0 PoE, PoE+ en PoE++ Standaard vermogen (volledig) 0.44W 0.44W–12.95W
1 PoE, PoE+ en PoE++ Zeer laag vermogen 4.0W 0.44W–3.84W
2 PoE, PoE+ en PoE++ Laag vermogen 7.0W 3.84W–6.49W
3 PoE, PoE+ en PoE++ Midden vermogen 15.4W 6.49W–12.95W
4 PoE+ en PoE++ Hoog vermogen 30.0W 12.95W–25.5W
5–6 Alleen PoE++ Ultra vermogen 45.0W 25.5W–51W

Als een apparaat onvoldoende PoE-stroom van de switch ontvangt, overweeg dan om een kortere kabel te gebruiken.

Mei 2020 © NETGEAR, Inc., NETGEAR en het NETGEAR-logo zijn handelsmerken van NETGEAR, Inc. Alle handelsmerken die geen eigendom zijn van NETGEAR, worden uitsluitend ter referentie gebruikt.

Probleemoplossing voor PoE

Hier zijn enkele tips voor het corrigeren van PoE-problemen die zich kunnen voordoen:

  • Als de PoE Max LED continu geel brandt, koppel dan een of meer PoE-apparaten los om PoE-overinschrijving te voorkomen.
  • Voor elk gevoed apparaat (PD) dat is aangesloten op de switch, brandt de bijbehorende PoE LED op de switch continu groen. Als de PoE LED continu geel brandt, is er een PoE-fout opgetreden en is PoE gestopt vanwege een van de voorwaarden die in de volgende tabel worden vermeld.
PoE-foutconditie Mogelijke oplossing
Er is een PoE-gerelateerde kortsluiting op de poort opgetreden. Het probleem zit waarschijnlijk bij de aangesloten PD. Controleer de staat van de PD of start de PD opnieuw op door de PD los te koppelen en opnieuw aan te sluiten.
De PoE-stroomvraag van de PD overschreed het maximale niveau dat de switch toestaat. Het maximale niveau is 15.4W voor een PoE-verbinding, 30W voor een PoE+-verbinding en 60W voor een PoE++-verbinding.
De PoE-stroom op de poort overschreed de classificatielimiet van de PD.
De PoE-spanning van de poort ligt buiten het bereik dat de switch toestaat. Start de switch opnieuw op om te zien of de toestand zichzelf oplost.

De switch in een rack monteren

We raden aan om de beugels en schroeven te gebruiken die bij de switch zijn geleverd.

  1. Bevestig de meegeleverde montagebeugels aan de zijkant van de switch.
  2. Steek de meegeleverde kleine schroeven door elke beugel en in de montagegaten van de beugel in de switch.
  3. Draai de schroeven vast met een nr. 1 kruiskopschroevendraaier om elke beugel vast te zetten.
  4. Lijn de montagegaten in de beugels uit met de gaten in het rack en steek de meegeleverde bolkopschroeven (u kunt kiezen uit twee soorten bolkopschroeven) met nylon ringen door elke beugel en in het rack.
  5. Draai de schroeven vast met een nr. 2 kruiskopschroevendraaier om de montagebeugels aan het rack te bevestigen.

Specificaties

Specificatie Model GS516UP Model GS524UP
RJ-45-poorten 16 Gigabit Ethernet voor 1 Gbps, 100 Mbps en 10 Mbps. 24 Gigabit Ethernet voor 1 Gbps, 100 Mbps en 10 Mbps.
PoE++-poorten 8 (poorten 1–8) 16 (poorten 1–16)
PoE+-poorten 8 (poorten 9–16) 8 (poorten 17–24)
Maximaal PoE-budget 380W voor de hele switch 480W voor de hele switch
AC-stroominvoer 100–240V ~ 50/60 Hz, 8–4A 100–240V ~ 50/60 Hz, 8–4A
Afmetingen (B x D x H) 13. 13.0 x 8.2 x 1.7 in. (330 x 207 x 43 mm) 15. 15.4 x 8.7 x 1.7 in. (390 x 220 x 43 mm)
Gewicht 5. 5.73 lb (2.6 kg) 6. 6.83 lb (3.1 kg)
Bedrijfstemperatuur 32–122°F (0–50°C)
Bedrijfsvochtigheid 10%–90% relatieve vochtigheid, niet-condenserend
Compliance FCC klasse A, UL 62368-1, CB, CE LVD, CE klasse A, VCCI klasse A, RCM klasse A, KC, BSMI

Support en community

Ga naar netgear.com/support om antwoorden op uw vragen te krijgen en toegang te krijgen tot de nieuwste downloads.

U kunt ook onze NETGEAR-community raadplegen voor nuttig advies op community.netgear.com.
