NETGEAR GS316EP, GS316EPP - Installatiehandleiding voor Ethernet Plus Switch

Inhoud van de verpakking

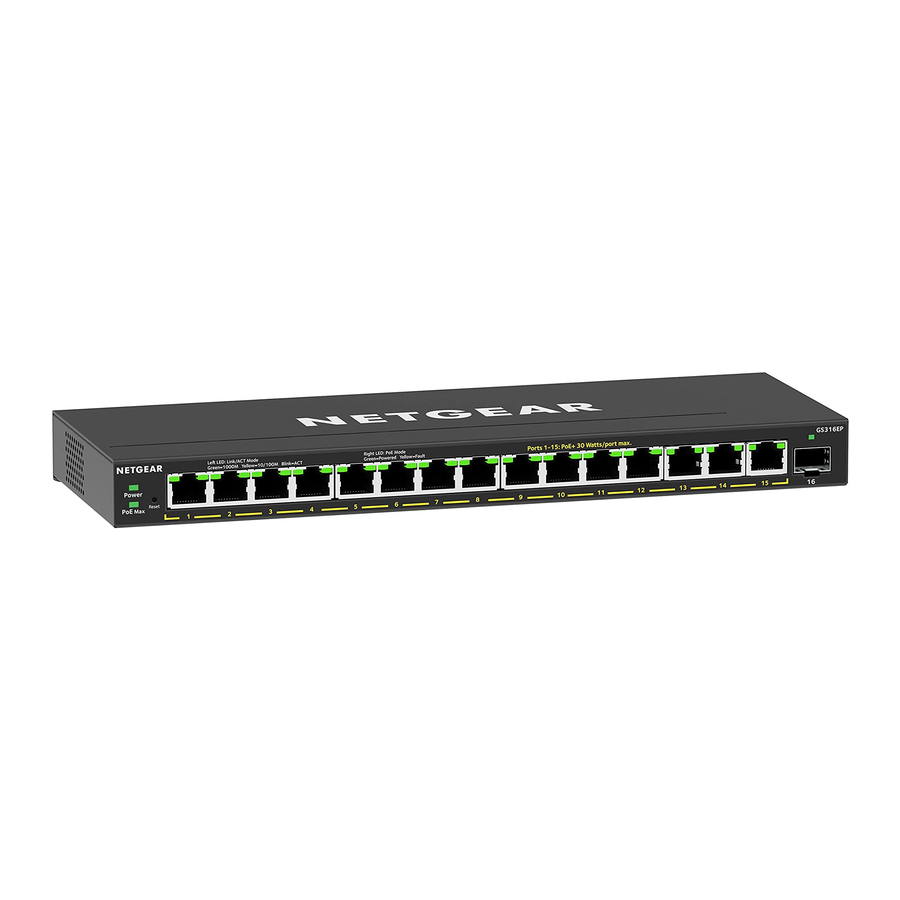

• NETGEAR Gigabit Ethernet Plus Switch
• Voedingsadapter (voedingskabel varieert per regio)
• Wandmontagekit
• Rubberen voetjes
• Montagebanden (voor voedingsadapter)
• Installatiehandleiding

De switch registreren

1. Ga vanaf een computer of mobiel apparaat dat met internet is verbonden naar my.netgear.com.
2. Meld u aan bij uw NETGEAR-account.
   Opmerking: Als u geen gratis NETGEAR-account hebt, kunt u er een aanmaken.
   De pagina Mijn producten (My Products) wordt weergegeven.
3. Selecteer in het menu aan de linkerkant Een product registreren (Register a Product).
4. Typ in het veld Serienummer (Serial Number) het serienummer van uw switch.
   Het serienummer is 13 cijfers lang. Het staat op het switchlabel.
5. Selecteer in het menu Aankoopdatum (Date of Purchase) de datum waarop u de switch hebt gekocht.
6. Klik op de knop REGISTREREN (REGISTER).
   Uw switch is geregistreerd bij uw NETGEAR-account.
   Er wordt een bevestigingsmail verzonden naar het e-mailadres van uw NETGEAR-account.

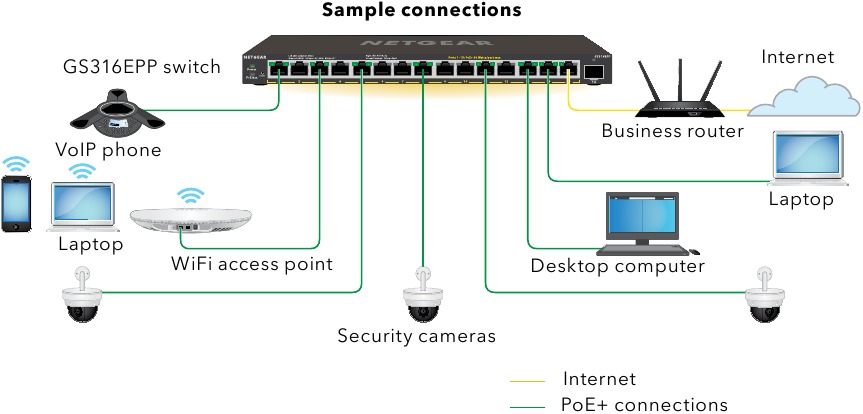

De switch aansluiten

Opmerking: We raden u aan een Category 5e-kabel (Cat 5e) of een kabel met een hogere classificatie te gebruiken voor Gigabit Ethernet-verbindingen.

Om de SFP-poort te gebruiken, moet u een SFP-transceivermodule plaatsen, die u bij NETGEAR kunt kopen.

Deze switch is uitsluitend ontworpen voor gebruik binnenshuis. Als u hem wilt aansluiten op een apparaat dat zich buitenshuis bevindt, moet het apparaat voor buitengebruik goed geaard en beveiligd zijn tegen stroomstoten, en moet u een Ethernet-overspanningsbeveiliging inline installeren tussen de switch en het apparaat voor buitengebruik. Als u dit niet doet, kan de switch beschadigd raken.

Voordat u deze switch aansluit op kabels of apparaten voor buitengebruik, raadpleegt u https://kb.netgear.com/000057103 voor veiligheids- en garantie-informatie.

De LED's controleren

Wanneer u het netsnoer op de switch aansluit en in een stopcontact steekt, geven de LED's de status aan:

LED	Beschrijving
Voeding (Power)		Continu groen: De switch is ingeschakeld en werkt normaal.
		Uit: Er wordt geen stroom aan de switch geleverd.
PoE Max (De status van het PoE-budget van de switch.)		Uit: Voldoende (meer dan 7 W) PoE-vermogen beschikbaar.
		Continu geel: Minder dan 7 W PoE-vermogen beschikbaar.
		Knipperend geel: Minstens één keer gedurende de voorgaande twee minuten was er minder dan 7 W PoE-vermogen beschikbaar.
Linker poort-LED		Continu groen: 1000 Mbps-verbinding op deze poort.
		Knipperend groen: 1000 Mbps-activiteit op deze poort.
		Continu geel: 100 Mbps- of 10 Mbps-verbinding op deze poort.
		Knipperend geel: 100 Mbps- of 10 Mbps-activiteit op deze poort.
		Uit: Er wordt geen verbinding gedetecteerd op deze poort.
Rechter poort-LED		Continu groen: De poort levert PoE-vermogen.
		Uit: De poort levert geen PoE-vermogen.
		Continu geel: Er is een PoE-fout opgetreden.

Het IP-adres van de switch achterhalen en toegang krijgen tot de switch

Met de NETGEAR Switch Discovery Tool (NSDT) kunt u de switch in uw netwerk detecteren en toegang krijgen tot de lokale browserinterface van de switch vanaf een Mac- of Windows-computer.

Om de NETGEAR Switch Discovery Tool te installeren, de switch in uw netwerk te detecteren, toegang te krijgen tot de switch en het IP-adres van de switch te achterhalen:

1. Om de tool te downloaden, gaat u naar https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Download de Mac- of Windows-versie.
2. Schakel tijdelijk de firewall, internetbeveiliging, antivirusprogramma's of al deze programma's uit op de computer die u gebruikt om de switch te configureren.
3. Pak de NSDT-bestanden uit en klik of dubbelklik op het uitvoerbare bestand (bijvoorbeeld NDST‑1.2.102.exe) om het programma op uw computer te installeren.
   Mogelijk ziet u het toolpictogram verschijnen op uw Mac-dock of Windows-bureaublad.
4. Schakel de beveiligingsservices op uw computer weer in.
5. Schakel de switch in.
6. Verbind uw computer met hetzelfde netwerk als de switch.
7. Open de NSDT.
   De eerste pagina geeft een menu en een knop weer.
8. Selecteer in het menu Kies een verbinding (Choose a Connection) het netwerk voor deze switch.
9. Klik op de knop Start met zoeken (Start Searching).
   De NSDT geeft de IP-adressen weer van de switches die hij detecteert.
10. Klik op de knop ADMINISTRATIEPAGINA (ADMIN PAGE).
    De aanmeldingspagina of het aanmeldingsvenster van de lokale browsergebruikersinterface (UI) wordt geopend.
11. Voer het standaardwachtwoord in dat op het switchlabel staat afgedrukt.
12. Voer desgevraagd een nieuw beheerderswachtwoord in voor de switch.
    De pagina Switchinformatie (Switch Information) wordt weergegeven en toont het IP-adres dat aan de switch is toegewezen.
13. Sla het wachtwoord en het IP-adres op voor toekomstig gebruik.
    U kunt uw switch nu configureren en bewaken.

De switch aan een muur bevestigen

We raden u aan de meegeleverde schroeven voor wandmontage te gebruiken.

1. Zoek de twee montagegaten op het onderste paneel van de switch.
2. Markeer en boor twee montagegaten in de muur waar u de switch wilt monteren.
   De twee montagegaten moeten 100 mm (3,94 inch) uit elkaar liggen, van midden tot midden.
3. Plaats de meegeleverde ankers in de muur en draai de schroeven vast met een kruiskopschroevendraaier nr. 2.
   Laat ongeveer 4 mm (0,125 inch) van elke schroef uit de muur steken, zodat u de schroeven in de gaten op het onderste paneel kunt steken.

Opmerking: De schroeven hebben een diameter van 6,5 mm en een lengte van 16 mm.

PoE-overwegingen

Het PoE-vermogen dat door de switch wordt geleverd, wordt geprioriteerd in oplopende poortvolgorde (van poort 1 tot poort 15):

• Model GS316EP wordt geleverd met een 200W-voedingsadapter en kan in totaal 180W leveren via alle actieve PoE+-poorten.
• Model GS316EPP wordt geleverd met een 254W-voedingsadapter en kan in totaal 231W leveren via alle actieve PoE+-poorten.

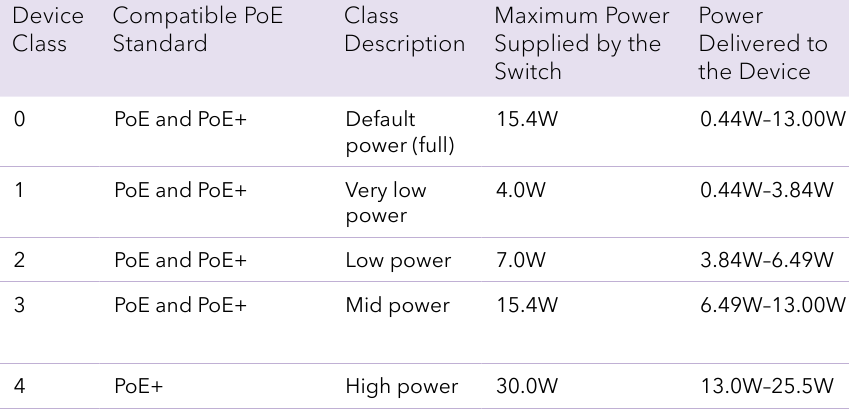

Deze tabel toont de standaard vermogensbereiken zonder toegepaste overschrijvingen, berekend met de maximale kabellengte van 100 meter (328 voet). Als een apparaat onvoldoende PoE-vermogen van de switch ontvangt, overweeg dan om een kortere kabel te gebruiken.

Probleemoplossing voor PoE

Hier volgen enkele tips voor het oplossen van PoE-problemen die zich kunnen voordoen:

• Als de PoE Max-LED continu geel brandt, koppel dan een of meer PoE-apparaten los om PoE-overabonnement te voorkomen.
• Voor elk gevoed apparaat (powered device, PD) dat op de switch is aangesloten, brandt de bijbehorende PoE-LED op de switch continu groen. Als de PoE-LED continu geel brandt, is er een PoE-fout opgetreden en is PoE gestopt vanwege een van de voorwaarden die in de volgende tabel worden vermeld:

Ondersteuning en community

Ga naar netgear.com/support om antwoorden op uw vragen te krijgen en toegang te krijgen tot de nieuwste downloads.

U kunt ook onze NETGEAR-community raadplegen voor nuttig advies op community.netgear.com.
