NETGEAR GS316 Installatiegids
Inhoud van de verpakking

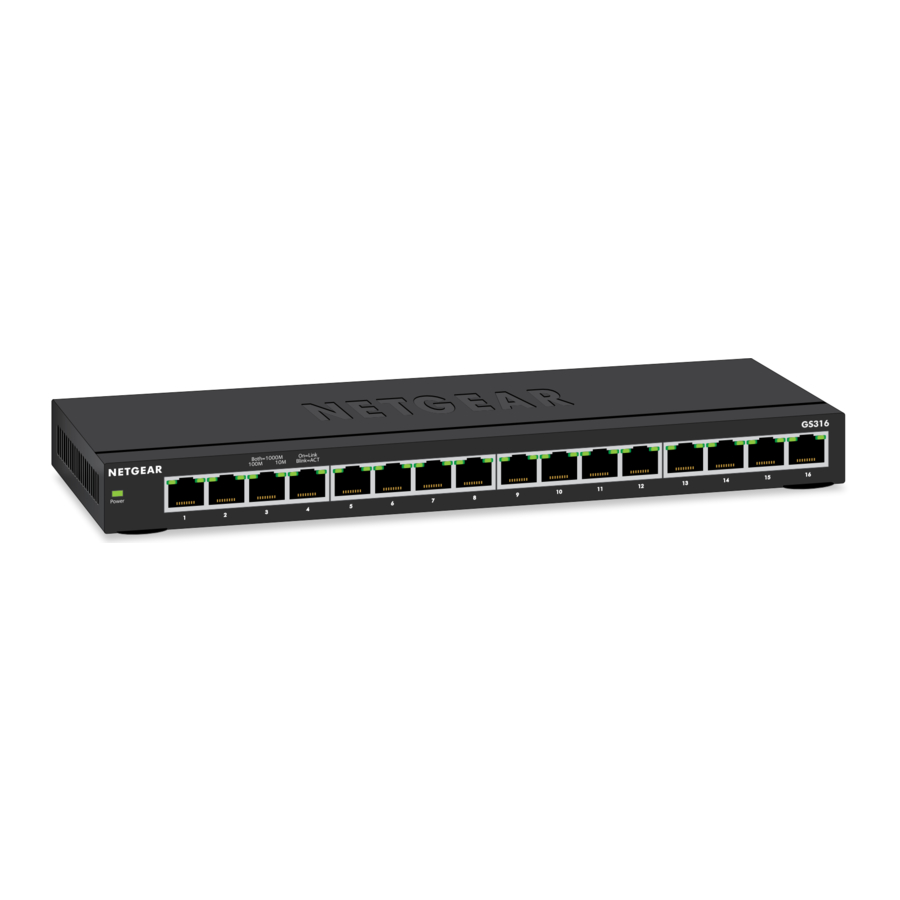

- NETGEAR 16-poorts Gigabit Ethernet Unmanaged Switch Model GS316
- Voedingsadapter (verschilt per regio)
- Schroeven voor wandmontage
- Rubberen voetjes
- Installatiegids
De switch registreren
- Ga vanaf een computer of mobiel apparaat dat met internet is verbonden naar my.netgear.com.
- Meld u aan bij uw NETGEAR-account.
OPMERKING: Als u geen gratis NETGEAR-account hebt, kunt u er een aanmaken. De pagina Mijn producten wordt weergegeven. - Selecteer in het menu aan de linkerkant Een product registreren.
- Typ in het veld Serienummer het serienummer van uw switch. Het serienummer is 13 cijfers lang. Het staat afgedrukt op het label van de switch.
- Selecteer in het menu Aankoopdatum de datum waarop u de switch hebt gekocht.
- Klik op de knop REGISTREREN.
Uw switch is geregistreerd bij uw NETGEAR-account.
Er wordt een bevestigingsmail verzonden naar het e-mailadres van uw NETGEAR-account.
De apparatuur aansluiten

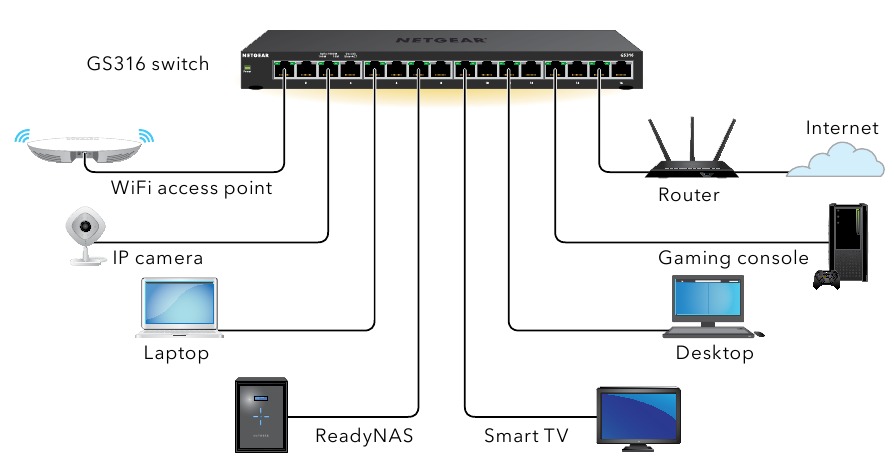

Voorbeeldverbindingen
Deze switch is uitsluitend ontworpen voor gebruik binnenshuis. Als u hem wilt aansluiten op een apparaat dat zich buitenshuis bevindt, moet het apparaat buitenshuis correct geaard en beveiligd zijn tegen overspanning, en moet u een Ethernet-overspanningsbeveiliging tussen de switch en het apparaat buitenshuis installeren. Als u dit niet doet, kan de switch beschadigd raken.
Raadpleeg https://kb.netgear.com/000057103 voor veiligheids- en garantie-informatie voordat u deze switch aansluit op kabels of apparaten buitenshuis.
Aansluiten op de voeding
De status controleren
| Stroom-led | |||
 | Ingeschakeld |  | Uitgeschakeld |
| Linker poort-led | Rechter poort-led | Snelheid en activiteit |
 |  | 1000 Mbps-verbinding (beide poort-leds branden groen). Tijdens activiteit knipperen beide poort-leds. |
 |  | 100 Mbps-verbinding (de linker poort-led brandt groen, de rechter poort-led is uit). Tijdens activiteit knippert de linker poort-led. |
 |  | 10 Mbps-verbinding (de linker poort-led is uit, de rechter poort-led brandt groen). Tijdens activiteit knippert de rechter poort-led. |
De switch aan een muur bevestigen
Om de switch aan een muur te bevestigen, hebt u de schroeven voor wandmontage nodig die bij de switch zijn geleverd.
De switch aan een muur bevestigen:
- Zoek de twee montagegaten op het onderste paneel van de switch.
- Markeer en boor twee montagegaten in de muur waar u de switch wilt monteren. De twee montagegaten moeten 144 mm (5,67 inch) uit elkaar liggen, van middelpunt tot middelpunt.
- Steek de meegeleverde pluggen in de muur en draai de meegeleverde schroeven vast met een kruiskopschroevendraaier nr. 2. Laat ongeveer 4 mm (0,125 inch) van elke schroef uit de muur steken, zodat u de schroeven in de gaten op het onderste paneel kunt steken.
Specificaties
| Specificatie | Beschrijving |
| Netwerkinterface | RJ-45-connector voor 1000BASE-T, 100BASE-TX of 10BASE-T |
| Netwerkkabel | Categorie 5e (Cat 5e) of hoger gewaardeerde Ethernet-kabel |
| Poorten | 16 |
| Stroom | 100-240VAC 50/60 Hz, 1.0A |
| Stroomverbruik | 8,4W max. |
| Gewicht | 0,84 kg (1,86 lb) |
| Afmetingen (B x D x H) | 286 x 101 x 26 mm (11,3 x 4,0 x 1,0 inch) |
| Bedrijfstemperatuur | 32–104 °F (0–40 °C) |
| Bedrijfsvochtigheid | 10% - 90% relatieve vochtigheid, niet-condenserend |
Ondersteuning en community
Ga naar netgear.com/support om antwoorden op uw vragen te krijgen en toegang te krijgen tot de nieuwste downloads.
U kunt ook onze NETGEAR-community raadplegen voor nuttig advies op community.netgear.com.
