NETGEAR FS105 v2 / FS108 v2 - Handleiding Fast Ethernet Switch

Inleiding

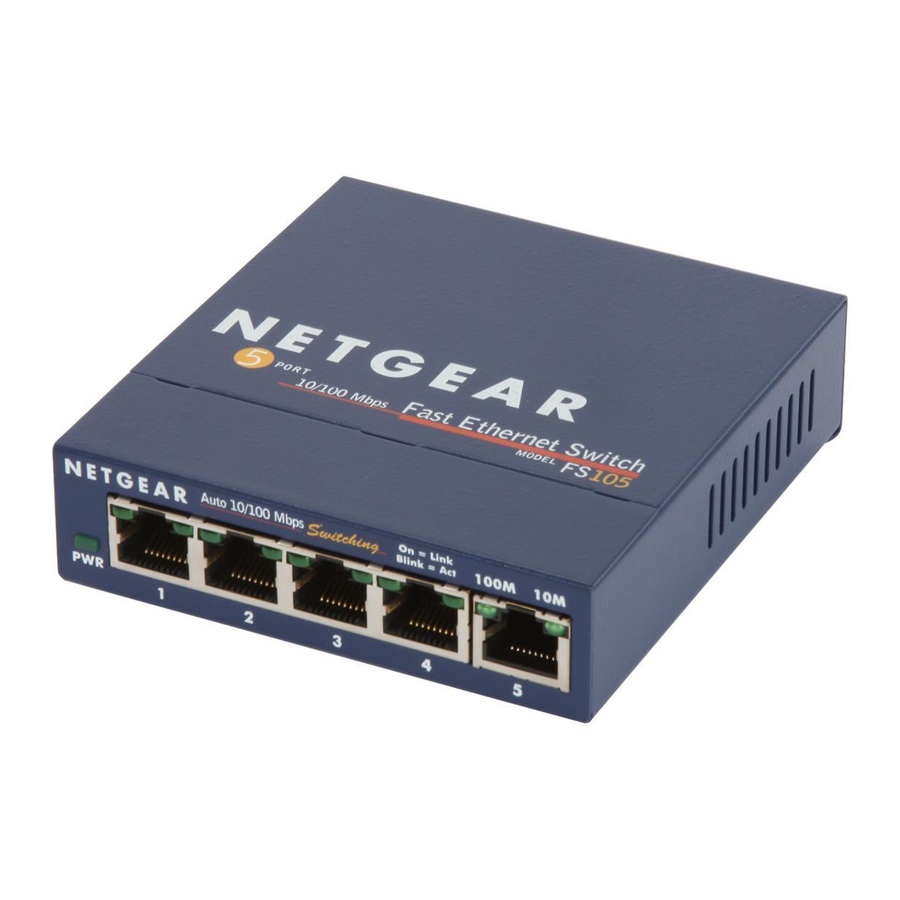

De NETGEAR^® 5/8-poorts Fast Ethernet Switch Model FS105 v2/FS108 v2 biedt u een goedkope, betrouwbare, hoogwaardige switch om maximaal vijf of acht verschillende Ethernet-apparaten aan te sluiten (zoals computers, bestandsservers, printservers, printers, routers en hubs).

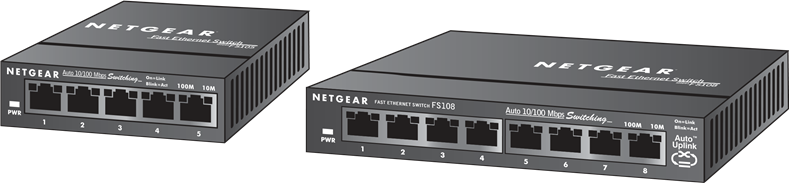

Fast Ethernet Switch FS105 v2/FS108 v2

U gebruikt de FS105 v2/FS108 v2-switch om een klein netwerk te bouwen waarmee u toegang hebt tot andere apparaten in het netwerk met 10 Mbps of 100 Mbps. Met deze switch kunt u ook extra computers toevoegen aan uw kabel- of DSL-router. In tegenstelling tot een hub die zijn verbinding deelt met alle apparaten, biedt de FS105 v2/FS108 v2-switch een volledige, dedicated 100 Mbps (of 10 Mbps) verbinding tussen twee apparaten. Als een apparaat full-duplex functionaliteit heeft, biedt de FS105 v2/FS108 v2-switch een 200 Mbps (of 20 Mbps) verbinding.

Ethernetkabels zijn er als straight-through- of cross-overkabels, afhankelijk van of u verbinding maakt met een apparaat (computer, server of printer) of netwerkapparatuur (hub, switch of router). Met de Auto Uplink™-functie hoeft u zich geen zorgen te maken welke u gebruikt. Elke poort op de FS105 v2/FS108 v2-switch configureert zichzelf automatisch correct wanneer u de kabel van een apparaat aansluit.

Als u een probleem heeft met uw switch, biedt NETGEAR gratis ondersteuning 24 uur per dag en 7 dagen per week op internet (www.NETGEAR.com), per e-mail (support@NETGEAR.com) en per telefoon (zie de meegeleverde supportinformatiekaart voor telefoonnummers).

Installatie-overzicht

Geschatte tijd: 5-10 minuten

1. Pak de doos uit en controleer de inhoud.
2. Bereid de installatie van de switch voor.
3. Installeer de switch en sluit de andere apparaten aan.

Pak de doos uit en controleer de inhoud

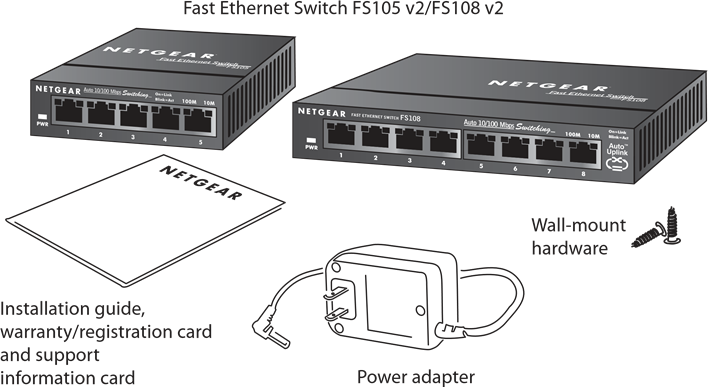

Controleer bij het openen van de doos of u alles heeft ontvangen. Het pakket bevat:

• 5/8-poorts Fast Ethernet Switch FS105 v2/FS108 v2
• AC-voedingsadapter
• Schroeven voor wandmontage
• FS105 v2/FS108 v2 Installatiehandleiding (dit document)
• Garantie- en supportinformatiekaart

Als u niet alles hierboven heeft, raadpleeg dan de supportinformatiekaart voor contactgegevens. Als u de informatiekaart van de technische support zelf mist, kunt u contactgegevens vinden op www.NETGEAR.com in het klantenservicegedeelte.

Bereid de installatie van de switch voor

Bepaal waar u de switch wilt plaatsen. Zoek een vlakke horizontale ondergrond, zoals een tafel, bureau of plank. De switch wordt geleverd met schroeven voor wandmontage. U kunt de schroeven gebruiken als u de switch in een open ruimte aan een muur wilt hangen.

Zorg ervoor dat de gekozen locatie:

• Niet in direct zonlicht of in de buurt van een kachel of verwarmingsrooster is.
• Niet rommelig of druk is. Er moet minstens 5 cm vrije ruimte aan alle kanten van de switch zijn.
• Goed geventileerd is (vooral als deze in een kast staat).

U heeft ook één categorie 5 (Cat 5) Ethernetkabel met RJ-45-connectoren nodig voor elk apparaat dat u op de switch wilt aansluiten. Elke Ethernetkabel mag niet langer zijn dan 100 meter.

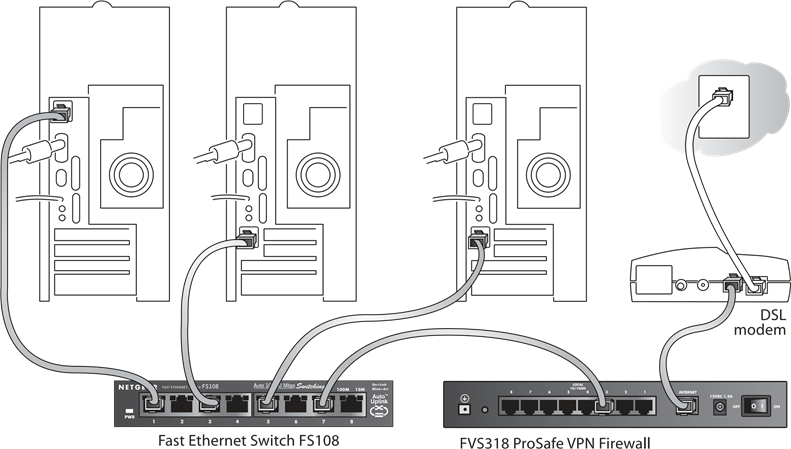

Installeer de switch en sluit de andere apparaten aan

1. Plaats de switch op een vlakke ondergrond of haak deze aan de schroeven.
2. Steek voor elk apparaat het ene uiteinde van een Ethernetkabel in de poort van het apparaat en steek het andere uiteinde in een van de Ethernetpoorten op de switch.
   Opmerking: als u meer dan 5 of 8 apparaten op deze switch wilt aansluiten, moet u ze aansluiten op een hub of andere switch en die hub of switch vervolgens op deze switch aansluiten.
3. Sluit het snoer van de voedingsadapter aan de achterkant van de switch en steek de adapter vervolgens in een stroombron (zoals een stopcontact of stekkerdoos).
   Het Power-lampje moet gaan branden.
   Het bijbehorende poortnummer voor elk aangesloten en ingeschakeld apparaat moet oplichten wanneer de verbinding tot stand is gebracht en knipperen wanneer er activiteit plaatsvindt.
   Opmerking: ga naar het gedeelte Probleemoplossing als een lampje niet werkt zoals aangegeven.

Probleemoplossing

Het Power-lampje brandt niet

De switch heeft geen stroom.

• Zorg ervoor dat het netsnoer goed is aangesloten op de switch.
• Zorg ervoor dat de voedingsadapter goed is aangesloten op een functionerend stopcontact. Als deze in een stekkerdoos zit, zorg er dan voor dat de stekkerdoos is ingeschakeld. Als het stopcontact wordt bediend door een lichtschakelaar, zorg er dan voor dat de schakelaar in de aan-stand staat.
• Zorg ervoor dat u de NETGEAR-voedingsadapter gebruikt die bij uw switch is geleverd.

De Link/Activity brandt niet voor een aangesloten apparaat of blijft continu branden

Er is een probleem met de hardwareverbinding.

• Zorg ervoor dat de kabelconnectoren stevig zijn aangesloten op de switch en het apparaat.
• Zorg ervoor dat het aangesloten apparaat is ingeschakeld.
• Als de Ethernetkabel is aangesloten op een NIC of andere Ethernetadapter, zorg er dan voor dat de kaart of adapter correct is geïnstalleerd en werkt.
• Zorg ervoor dat de kabel korter is dan 100 meter.

Technische specificaties

Prestatiespecificaties

Voorwaarden

NETGEAR behoudt zich het recht voor om, in het belang van het verbeteren van het interne ontwerp, de operationele functie en/of de betrouwbaarheid, zonder kennisgeving wijzigingen aan te brengen aan het product dat in dit document wordt beschreven.

NETGEAR aanvaardt geen enkele aansprakelijkheid die kan ontstaan ​​als gevolg van het gebruik of de toepassing van de producten of circuitlay-outs die hierin worden beschreven.

Certificaat van de fabrikant/importeur

Hierbij wordt verklaard dat de NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch is onderdrukt in overeenstemming met de voorwaarden uiteengezet in de BMPT-AmtsblVfg 243/1991 en Vfg 46/1992. De werking van sommige apparatuur (bijvoorbeeld testzenders) in overeenstemming met de voorschriften kan echter onderhevig zijn aan bepaalde beperkingen. Raadpleeg de aantekeningen in de bedieningsinstructies.

Het federale bureau voor telecommunicatievergunningen is op de hoogte gebracht van het op de markt brengen van deze apparatuur en heeft het recht gekregen om de serie te testen op naleving van de voorschriften.

Federal Communications Commission (FCC) Nalevingsverklaring: Radiofrequentieverklaring

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

• Dit apparaat mag geen schadelijke storing veroorzaken.
• Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

Opmerking: deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een ​​redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangeraden de storing te verhelpen door een of meer van de volgende maatregelen te nemen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

EN 55 022 Conformiteitsverklaring

Hierbij wordt verklaard dat de NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch is afgeschermd tegen de opwekking van radiostoringen in overeenstemming met de toepassing van Richtlijn 89/336/EEG van de Raad, artikel 4a. Conformiteit wordt verklaard door de toepassing van EN 55 022 Class B (CISPR 22).

Radio-interferentiereglementen van het Canadese ministerie van Communicatie

Dit digitale apparaat (NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch) overschrijdt niet de limieten van klasse B voor radio-ruis emissies van digitale apparatuur zoals uiteengezet in de radio-interferentiereglementen van het Canadese ministerie van Communicatie.

Technische support

RAADPLEEG DE SUPPORTINFORMATIEKAART DIE BIJ UW PRODUCT IS GELEVERD.

Door uw product te registreren op www.NETGEAR.com/register, kunnen we u sneller deskundige technische support en tijdige meldingen van product- en software-upgrades bieden.

NETGEAR, INC.
Supportinformatie
Telefoon: 1-888-NETGEAR (alleen voor VS en Canada) - 24 x7 telefonische support
Zie de supportinformatiekaart voor andere landen.
E-mail: support@NETGEAR.com (24 x 7 online support)
www.NETGEAR.com

© 2003 NETGEAR, Inc. NETGEAR, het Netgear-logo, The Gear Guy, Auto Uplink en Everybody's Connecting zijn handelsmerken of geregistreerde handelsmerken van Netgear, Inc. in de Verenigde Staten en/of andere landen. Microsoft en Windows zijn geregistreerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. Andere merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectieve houders. Informatie kan zonder voorafgaande kennisgeving worden gewijzigd. Alle rechten voorbehouden

Juli 2004
