NETGEAR GS308PP Installatiehandleiding
- 1 Inhoud van de verpakking
- 2 Registreren met de NETGEAR Insight-app
- 3 De switch aansluiten
- 4 PoE-overwegingen
- 5 Probleemoplossing voor PoE
- 6 Controleer de PoE-status
- 7 Kabels en snelheden
- 8 De switch aan een muur bevestigen
- 9 De switch in een rack installeren
- 10 Het PoE-budget van de switch wijzigen
- 11 Specificaties
- 12 Ondersteuning
- 13 Referenties
- 14 Download handleiding
- 15 In andere talen
Inhoud van de verpakking
- Switch
- Stroomkabel (verschilt per regio)
- Stroomadapter (90W)
- Wandinstallatiekit
- Rubberen voetjes
- Montagebanden (voor stroomadapter)
- Rack-montagekit voor rackinstallatie
- Installatiegids
Registreren met de NETGEAR Insight-app
- Zoek naar NETGEAR Insight en download de nieuwste app.
![]()
![www.apple.com]()
![play.google.com]()
- Maak een NETGEAR-account aan als u er nog geen hebt.
- Tik op het menu in de linkerbovenhoek.
- Tik op REGISTER ANY NETGEAR DEVICE (ELK NETGEAR-APPARAAT REGISTREREN).
- Voer het serienummer in dat zich aan de onderkant van de switch bevindt, of gebruik de camera op uw mobiele apparaat om de streepjescode van het serienummer te scannen.
- Tik op GO (STARTEN).
De switch is geregistreerd en aan uw account toegevoegd. U kunt de switch nu bekijken in de NETGEAR Insight-app.
Opmerking: Omdat dit een onbeheerde switch is, kunt u deze niet configureren of beheren in NETGEAR Insight.

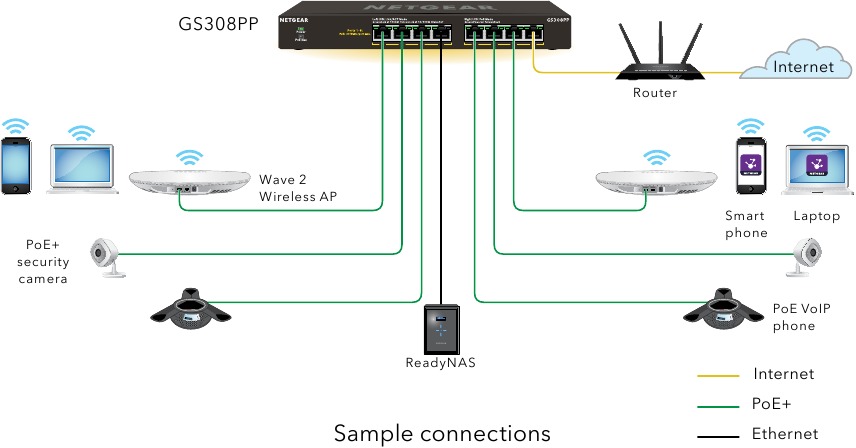

De switch aansluiten
- Sluit netwerkapparaten aan op de poorten op de switch.
- Sluit een RJ-45-poort op de switch aan op een netwerk.
Opmerking: Sluit in een klein kantoor- of thuiskantoornetwerk de switch aan op de LAN-poort van een router die op zijn beurt is aangesloten op een internetmodem. - Schakel de switch in.
PoE-overwegingen
De switch geeft prioriteit aan de PoE+-voeding die hij levert in oplopende poortvolgorde (van poort 1 tot poort 8). Als de totale stroomvereisten van alle aangesloten stroomapparaten (PD) het stroombudget van de switch overschrijden, wordt de PD op de hoogst genummerde poort uitgeschakeld om ervoor te zorgen dat de PD's die zijn aangesloten op de hogere prioriteit, lager genummerde poorten eerst worden ondersteund.
De volgende tabellen beschrijven de modellen van de stroomadapter die compatibel zijn met de GS308PP-switch en de PoE-klassen en switchtoewijzingen:
Opmerking: Het vermelde totale stroombudget is de maximale stroomlimiet voor de switch. Veel PD's vereisen minder dan de maximale stroom, dus de totale stroomvereisten zijn lager dan het maximum, waardoor alle acht PoE-poorten tegelijkertijd actief kunnen zijn.
Stroomadapters en totale stroombudgetten voor de GS308PP:
| Model stroomadapter | Stroomadapter | Totaal stroombudget |
| EPS90W | 90W | 83W |
| EPS130W | 130W | 123W |
PoE-klassen en switchtoewijzingen:
| Apparaatklasse | Standaard | Beschrijving van de klasse | Minimale stroom die aan het gevoede apparaat wordt toegewezen | Bereik van stroom die aan het gevoede apparaat wordt geleverd | |||||
| 0 | PoE en PoE+ | Standaardstroom (volledig) | 0.44W | 0.44W–12.95W | |||||
| 1 | PoE en PoE+ | Zeer laag stroomverbruik | 4.0W | 0.44W–3.84W | |||||
| 2 | PoE en PoE+ | Laag stroomverbruik | 7.0W | 3.84W–6.49W | |||||
| 3 | PoE en PoE+ | Gemiddeld stroomverbruik | 15.4W | 6.49W–12.95W | |||||
| 4 | Alleen PoE+ | Hoog stroomverbruik | 30.0W | 12.95W–25.5W |
Probleemoplossing voor PoE
Hier volgen enkele tips voor het corrigeren van PoE-problemen die kunnen optreden:
- Zorg ervoor dat de PoE Max-led uit is. Als de PoE Max-led continu geel brandt, koppel dan een of meer PoE-apparaten los om PoE-overinschrijving te voorkomen. Begin met het loskoppelen van het apparaat van de hoogst genummerde poort.
- Zorg ervoor dat de ethernetkabels correct zijn aangesloten. Voor elk gevoed apparaat (PD) dat op de switch is aangesloten, brandt de bijbehorende rechterpoort-led op de switch continu groen. Als de rechterpoort-led continu geel brandt, is er een PoE-fout opgetreden en is PoE gestopt vanwege een van de omstandigheden die in de volgende tabel worden vermeld.
| PoE-foutconditie | Mogelijke oplossing |
| Er is een PoE-gerelateerde kortsluiting op de poort opgetreden. | Het probleem zit waarschijnlijk in de aangesloten PD. Controleer de staat van de PD of start de PD opnieuw op door de PD los te koppelen en opnieuw aan te sluiten. |
| De PoE-stroomvraag van de PD overschreed het maximale niveau dat de switch toestaat, namelijk 30,9 W. | |
| De PoE-stroom op de poort overschreed de classificatielimiet van de PD. | |
| De PoE-spanning van de poort ligt buiten het bereik dat de switch toestaat. | Start de switch opnieuw op om te zien of de conditie zichzelf oplost. |

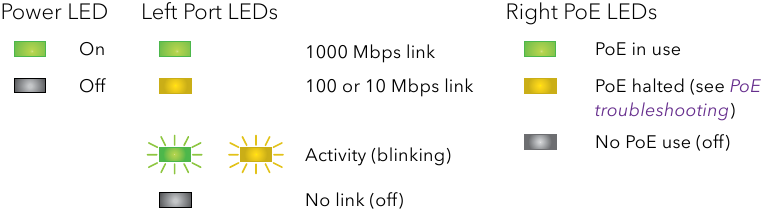

Controleer de PoE-status
De switch kan tot 30 W PoE+ (IEEE 802.3at) leveren aan elke poort, met een maximaal PoE-stroombudget van in totaal 83 W met een 90W-stroomadapter en in totaal 123 W met een 130W-stroomadapter over alle actieve PoE+-poorten.
De PoE Max-led geeft de status van het PoE-budget op de switch aan:
Continu geel. Er is minder dan 7 W PoE-stroom beschikbaar op de switch.
Knipperend geel. De PoE Max-led brandde de afgelopen twee minuten continu.
Er is voldoende (meer dan 7 W) PoE-stroom beschikbaar op de switch (de led is uit).
Kabels en snelheden
De volgende tabel beschrijft de netwerkkabels die u kunt gebruiken voor de switchverbindingen en de snelheden die deze kabels kunnen ondersteunen, tot 328 voet (100 meter).
| Snelheid | Kabeltype |
| 100 Mbps | Categorie 5 (Cat 5) of hoger |
| 1 Gbps | Categorie 5e (Cat 5e) of hoger |
De switch aan een muur bevestigen
Om de switch aan een muur te bevestigen, hebt u de muurbevestigingsschroeven nodig die bij de switch zijn geleverd.
De switch aan een muur bevestigen:
- Zoek de twee montagegaten op het onderste paneel van de switch.
- Markeer en boor twee montagegaten in de muur waar u de switch wilt monteren.
De twee montagegaten moeten zich op een precieze afstand van 4,27 inch (108,4 mm) van elkaar bevinden. - Steek de meegeleverde ankers in de muur en draai de meegeleverde schroeven vast met een kruiskopschroevendraaier nr. 2.
Opmerking: Laat ongeveer 0,125 inch (4 mm) van elke schroef uit de muur steken, zodat u de schroeven in de gaten op het onderste paneel kunt steken.
De switch in een rack installeren
Om de switch in een rack te installeren, hebt u de rackmontagebeugels en schroeven nodig die bij de switch zijn geleverd.
De switch in een rack installeren:
- Bevestig de meegeleverde montagebeugels aan de zijkant van de switch.
Steek de schroeven die in de productverpakking zijn meegeleverd door elke beugel en in de montagegaten van de beugel in de switch. - Draai de schroeven vast met een kruiskopschroevendraaier nr. 2 om elke beugel vast te zetten.
- Lijn de montagegaten in de beugels uit met de gaten in het rack en steek twee pan-kopschroeven met nylon ringen door elke beugel en in het rack.
- Draai de schroeven vast met een kruiskopschroevendraaier nr. 2 om de montagebeugels aan het rack te bevestigen.

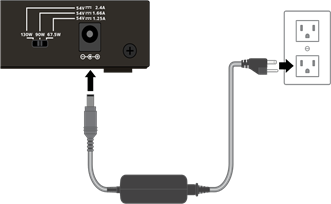

Het PoE-budget van de switch wijzigen
U kunt de schuifregelaar op de achterkant van de switch verplaatsen om het PoE-budget te verhogen of te verlagen. U kunt het PoE-budget verhogen als u een voeding met een hoger wattage koopt. U kunt de schuifregelaar ook verplaatsen naar een PoE-budget dat lager is dan het wattage van de voeding. Dit vermindert het stroomverbruik van uw switch. We raden echter aan om de schuifregelaar te gebruiken die overeenkomt met uw voeding.
- Schakel de switch uit en koppel het netsnoer los.
- Verplaats de schuifregelaar naar de instelling die overeenkomt met het wattage van de nieuwe stroomadapter.
- Sluit het netsnoer aan en schakel de switch in.
![Het PoE-budget van de switch wijzigen]( "NETGEAR - GS308PP - Het PoE-budget van de switch wijzigen")
Specificaties
| Specificatie | Beschrijving |
| Netwerkinterfaces | 8 Gigabit Ethernet RJ-45-poorten die 1G, 100 M en 10 M ondersteunen 8 PoE/PoE+-poorten |
| Ingang stroomadapter | Het netsnoer verschilt per regio. |
| Uitgang stroomadapter | De switch ondersteunt twee stroomadapters:
|
| Max. PoE-budget | Het maximale budget voor elke stroomadapter is als volgt:
|
| Afmetingen (B x D x H) | 9,3 x 4,0 x 1 inch (236 x 102 x 27 mm) |
| Gewicht | 1,32 lb (0,6 kg) |
| Bedrijfstemperatuur | 32–104°F (0–40°C) |
| Luchtvochtigheid tijdens bedrijf | 10%–90% relatieve luchtvochtigheid, niet-condenserend |
| Naleving | FCC klasse A, CB, CE klasse A, VCCI klasse A, RCM klasse A, KC, BSMI |
Ondersteuning
U kunt https://www.netgear.com/support/ bezoeken om uw product te registreren, hulp te krijgen, toegang te krijgen tot de nieuwste downloads en gebruikershandleidingen, en lid te worden van onze community. We raden u aan alleen officiële NETGEAR-ondersteuningsbronnen te gebruiken.
Voor informatie over de naleving van de regelgeving, inclusief de EU-conformiteitsverklaring, gaat u naar https://www.netgear.com/about/regulatory/.
Raadpleeg het document over de naleving van de regelgeving voordat u de voeding aansluit.
Gebruik dit apparaat niet buitenshuis. Als u kabels of apparaten die zich buitenshuis bevinden op dit apparaat aansluit, raadpleegt u https://kb.netgear.com/000057103 voor veiligheids- en garantie-informatie.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
NETGEAR INTERNATIONAL LTD
Floor 1, Building 3
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland
© NETGEAR, Inc., NETGEAR en het NETGEAR-logo zijn handelsmerken van NETGEAR, Inc. Alle handelsmerken die geen eigendom zijn van NETGEAR, worden uitsluitend ter referentie gebruikt.
