NETGEAR GS316P, GS316PP Installatiehandleiding

Inhoud van de verpakking

• Switch
• Stroomkabel (verschilt per regio)
• Stroomadapter (130W voor GS316P/200W voor GS316PP)
• Wandinstallatiekit
• Rubberen voetjes
• Montagebanden (voor stroomadapter)
• Installatiehandleiding

Registreer met de NETGEAR Insight-app

1. Zoek naar NETGEAR Insight en download de nieuwste app.



2. Maak een NETGEAR-account aan als u er nog geen hebt.
3. Tik op het menu in de linkerbovenhoek.
4. Tik op REGISTER ANY NETGEAR DEVICE (REGISTREER ELK NETGEAR-APPARAAT).
5. Voer het serienummer in dat zich aan de onderkant van de switch bevindt, of gebruik de camera op uw mobiele apparaat om de streepjescode van het serienummer te scannen.
6. Tik op GO (GA).
   De switch is geregistreerd en toegevoegd aan uw account. U kunt de switch nu bekijken in de NETGEAR Insight-app.

Opmerking: Omdat dit een onbeheerde switch is, kunt u deze niet configureren of beheren in NETGEAR Insight.

Sluit de switch aan

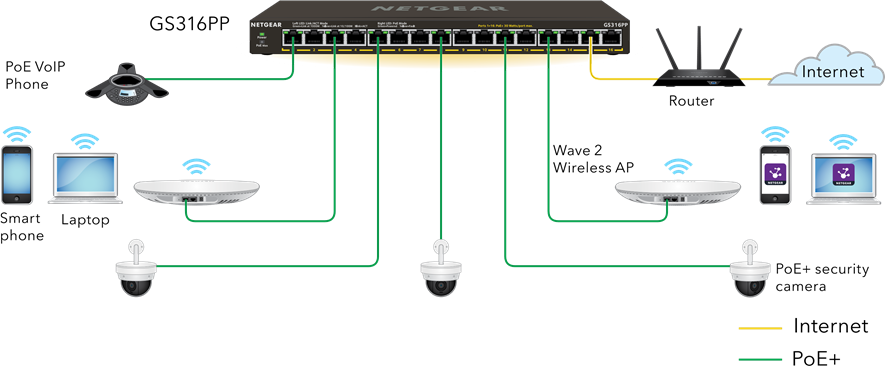

Voorbeeldverbindingen

1. Sluit netwerkapparaten aan op de poorten op de switch.
2. Sluit een RJ-45-poort op de switch aan op een netwerk.
   Opmerking: Sluit in een klein kantoor- of thuisnetwerk de switch aan op de LAN-poort van een router die op zijn beurt is aangesloten op een internetmodem.
3. Schakel de switch in.

PoE-overwegingen

De switch geeft prioriteit aan de PoE+-stroom die hij levert in oplopende poortvolgorde (van poort 1 tot poort 16). Als de totale stroomvereisten van alle aangesloten stroomapparaten (PD) het stroombudget van de switch overschrijden, wordt de PD op de poort met het hoogste nummer uitgeschakeld om ervoor te zorgen dat de PD's die zijn aangesloten op de poorten met een hogere prioriteit en een lager nummer, eerst worden ondersteund.
De volgende tabellen beschrijven de modellen van de stroomadapters die compatibel zijn met de GS316P- en GS316PP-switches en hun PoE-klassen en switchtoewijzingen:
Opmerking: Het vermelde totale stroombudget is de maximale stroomlimiet voor de switch. Veel PD's vereisen minder dan de maximale stroom, dus de totale stroomvereisten zijn lager dan het maximum, waardoor alle zestien PoE-poorten tegelijkertijd actief kunnen zijn.

Stroomadapters en totale stroombudgetten voor de GS316P en GS316PP:

PoE-klassen en switchtoewijzingen:

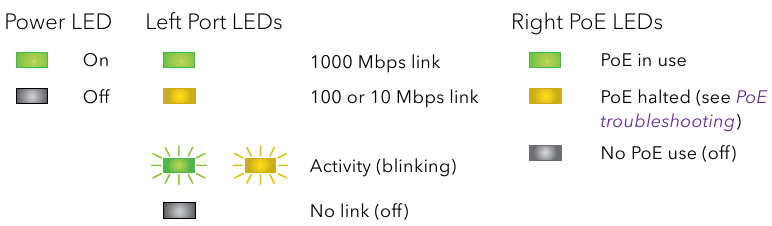

Controleer de PoE-status

De switch kan tot 30 W PoE+ (IEEE 802.3at) leveren aan elke poort, met een maximaal PoE-stroombudget van 76 W in totaal met een 90 W-stroomadapter, 115 W in totaal met een 130 W-stroomadapter en 183 W in totaal met een 200 W-stroomadapter over alle actieve PoE+-poorten.
De PoE Max LED geeft de status van het PoE-budget op de switch aan:

	Continu geel. Er is minder dan 7 W PoE-stroom beschikbaar op de switch.
	Knipperend geel. De PoE Max LED brandde de afgelopen twee minuten continu.
	Er is voldoende (meer dan 7 W) PoE-stroom beschikbaar op de switch (de LED is uit).

Kabels en snelheden

De volgende tabel beschrijft de netwerkkabels die u kunt gebruiken voor de switchverbindingen en de snelheden die deze kabels kunnen ondersteunen, tot 328 voet (100 meter).

Bevestig de switch aan een muur

Om de switch aan een muur te bevestigen, heeft u de muurbevestigingsschroeven nodig die bij de switch worden geleverd.
Om de switch aan een muur te bevestigen:

1. Zoek de twee montagegaten op het onderste paneel van de switch.
2. Markeer en boor twee montagegaten in de muur waar u de switch wilt monteren.
   De twee montagegaten moeten zich op een precieze afstand van 4,27 inch (108,4 mm) van elkaar bevinden.
3. Plaats de meegeleverde ankers in de muur en draai de meegeleverde schroeven vast met een kruiskopschroevendraaier nr. 2.
   Opmerking: Laat ongeveer 0,125 inch (4 mm) van elke schroef uit de muur steken, zodat u de schroeven in de gaten op het onderste paneel kunt steken.

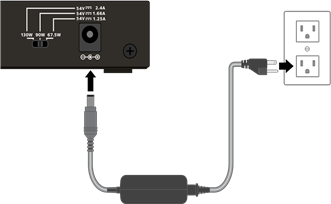

Wijzig het PoE-budget van de switch

U kunt de schuifregelaar op de achterkant van de switch verplaatsen om het PoE-budget te verhogen of te verlagen. U kunt het PoE-budget verhogen als u een stroomvoorziening met een hoger wattage koopt. U kunt de schuifregelaar ook verplaatsen naar een PoE-budget dat lager is dan het wattage van de stroomvoorziening. Dit vermindert het stroomverbruik van uw switch. We raden echter aan om de schuifregelaarinstelling te gebruiken die overeenkomt met uw stroomvoorziening.

1. Schakel de switch uit en koppel het netsnoer los.
2. Verplaats de schuifregelaar naar de instelling die overeenkomt met het wattage van de nieuwe stroomadapter.
3. Sluit het netsnoer aan en schakel de switch in.

PoE-probleemoplossing

Hier zijn enkele tips voor het oplossen van PoE-problemen die zich kunnen voordoen:

• Zorg ervoor dat de PoE Max LED uit is. Als de PoE Max LED continu geel brandt, koppel dan een of meer PoE-apparaten los om PoE-overinschrijving te voorkomen. Begin met het loskoppelen van het apparaat van de poort met het hoogste nummer.
• Zorg ervoor dat de Ethernet-kabels correct zijn aangesloten. Voor elk gevoed apparaat (PD) dat op de switch is aangesloten, brandt de bijbehorende rechter poort-LED op de switch continu groen. Als de rechter poort-LED continu geel brandt, is er een PoE-fout opgetreden en is PoE gestopt vanwege een van de voorwaarden die in de volgende tabel worden vermeld.

Specificaties

Ondersteuning

U kunt https://www.netgear.com/support/ bezoeken om uw product te registreren, hulp te krijgen, toegang te krijgen tot de nieuwste downloads en gebruikershandleidingen, en lid te worden van onze community. We raden aan dat u alleen officiële NETGEAR-ondersteuningsbronnen gebruikt.
(Als dit product in Canada wordt verkocht, hebt u toegang tot dit document in Canadees Frans op https://www.netgear.com/support/download/.)
Ga voor informatie over de naleving van de regelgeving, inclusief de EU-conformiteitsverklaring, naar https://www.netgear.com/about/regulatory/.
Raadpleeg het document over de naleving van de regelgeving voordat u de stroomvoorziening aansluit.
Gebruik dit apparaat niet buitenshuis. De PoE-bron is uitsluitend bedoeld voor aansluiting in gebouwen.
