NETGEAR GS308EP, GS308EPP Handleiding

Inhoud van de verpakking

• NETGEAR 8-poorts Gigabit Ethernet PoE+ Easy Smart Managed Essentials-switch
• Voedingsadapter (voedingskabel verschilt per regio)
• Wandinstallatiekit
• Rubberen voetjes
• Installatiehandleiding

Registreer uw switch

Registratie is vereist voor garantie-activering en ondersteuning. Ga voor meer informatie naar netgear.com/about/warranty.

1. Ga vanaf een computer of mobiel apparaat dat met internet is verbonden naar my.netgear.com.
2. Log in op uw NETGEAR-account.
   Als u geen gratis NETGEAR-account hebt, kunt u er een aanmaken.
   De pagina Mijn producten wordt weergegeven.
3. Selecteer in het menu aan de linkerkant Een product registreren.
4. Typ in het veld Serienummer het serienummer van uw switch.
   Het serienummer bestaat uit 13 cijfers. Het staat afgedrukt op het label van de switch.
5. Selecteer in het menu Aankoopdatum de datum waarop u de switch hebt gekocht.
6. Klik op de knop REGISTREREN.
   Uw switch is geregistreerd bij uw NETGEAR-account.
   Er wordt een bevestigingsmail verzonden naar het e-mailadres van uw NETGEAR-account.

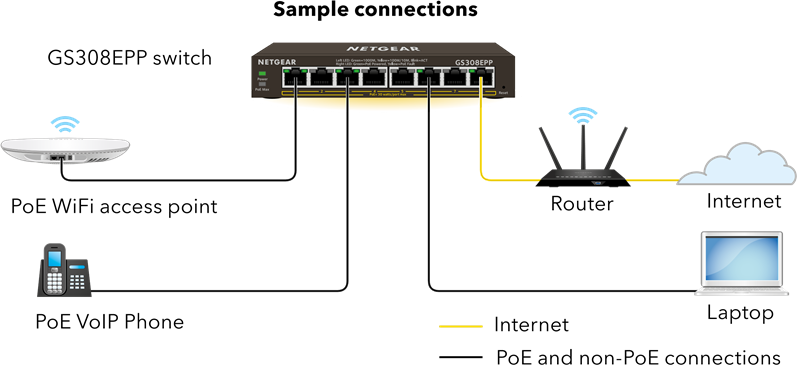

De switch aansluiten

OPMERKING: We raden aan om een kabel van categorie 5e (Cat 5e) of een kabel met een hogere classificatie te gebruiken voor Gigabit Ethernet-verbindingen.
Deze switch is uitsluitend ontworpen voor gebruik binnenshuis. Als u deze wilt aansluiten op een apparaat dat zich buitenshuis bevindt, moet het apparaat buitenshuis goed geaard en beveiligd zijn tegen stroompieken. U moet een Ethernet-overspanningsbeveiliging tussen de switch en het apparaat buitenshuis plaatsen. Als u dit niet doet, kan de switch beschadigd raken.

Voordat u deze switch aansluit op kabels of apparaten buitenshuis, raadpleegt u kb.netgear.com/000057103/ voor veiligheids- en garantie-informatie.

De LED's controleren

Wanneer u het netsnoer aansluit op de switch en in een stopcontact steekt, geven de LED's de status aan.

LED	Beschrijving
Voeding		Continu groen. De switch is ingeschakeld en werkt normaal.
		Uit. Er wordt geen stroom geleverd aan de switch.
PoE Max (De status van het PoE-budget van de switch)		Uit. Voldoende (meer dan 7 W) PoE-vermogen beschikbaar.
		Continu geel. Minder dan 7 W PoE-vermogen beschikbaar.
		Knipperend geel. Ten minste één keer tijdens de voorgaande twee minuten was er minder dan 7 W PoE-vermogen beschikbaar.
LED aan de linkerpoort		Continu groen.1000 Mbps-verbinding op deze poort.
		Knipperend groen. 1000 Mbps-activiteit op deze poort.
		Continu geel. 100 Mbps of 10 Mbps-verbinding op deze poort.
		Knipperend geel. 100 Mbps of 10 Mbps-activiteit op deze poort.
		Uit. Er wordt geen verbinding gedetecteerd op deze poort.
LED aan de rechterpoort		Continu groen. De poort levert PoE-vermogen.
		Uit. De poort levert geen PoE-vermogen.
		Continu geel. Er is een PoE-fout opgetreden.

De switch ontdekken en openen

NETGEAR Easy Smart Managed Essentials-switches ondersteunen Universal Plug and Play-detectie (UPnP). U kunt de netwerkinstellingen van uw computer gebruiken om de switch te detecteren. U kunt ook de NETGEAR Discovery Tool (NDT) downloaden. Met de NETGEAR Discovery Tool kunt u de switch in uw netwerk detecteren en de gebruikersinterface (UI) van het apparaat van de switch openen vanaf een Mac-, Windows- of Linux-computer.
De NETGEAR Discovery Tool installeren, de switch in uw netwerk detecteren, de switch openen en het IP-adres van de switch detecteren:

1. Om de NDT te downloaden, gaat u naar https://www.netgear.com/support/product/netgear-discovery-tool. aspx.
   Afhankelijk van de computer die u gebruikt, downloadt u de Mac- of Windows-versie.
2. Schakel tijdelijk de firewall, internetbeveiliging, antivirusprogramma's of al deze programma's uit op de computer die u gebruikt om de switch te configureren.
3. Pak de NDT-bestanden uit en klik of dubbelklik op het bestand Setup.exe (bijvoorbeeld NDT-1.2.103.exe) om het programma op uw computer te installeren.
   Het is mogelijk dat het toolpictogram op uw Mac-dock of Windows-bureaublad wordt weergegeven.
4. Schakel de beveiligingsservices op uw computer weer in.
5. Sluit de switch aan op uw router of netwerk.
6. Schakel de switch in.
7. Sluit uw computer aan op hetzelfde netwerk als de switch.
8. Open de NDT.
   De eerste pagina toont een menu en een knop.
9. Selecteer in het menu Een verbinding kiezen het netwerk voor deze switch.
10. Klik op de knop Zoeken starten.
    De NDT toont de IP-adressen van de switches die het detecteert.
11. Klik op de knop ADMIN PAGE.
    De inlogpagina of het inlogvenster van de lokale browsergebruikersinterface wordt geopend.
12. Voer het standaardwachtwoord in dat op het label van de switch staat afgedrukt.
13. Voer desgevraagd een nieuw beheerderswachtwoord in voor de switch.
    De pagina Switchinformatie wordt weergegeven en toont het IP-adres dat aan de switch is toegewezen.
14. Bewaar het wachtwoord en het IP-adres voor toekomstig gebruik.

PoE-overwegingen

De PoE- en PoE+-voeding die door de switch wordt geleverd, wordt geprioriteerd in oplopende poortvolgorde: Poorten 1–4 ondersteunen PoE en PoE+ met een totaal stroombudget van 62 W voor de GS308EP en 123 W voor de GS308EPP.
Als de stroomvereisten voor de aangesloten gevoede apparaten (PD's) het totale stroombudget van de switch overschrijden, wordt de PD op de poort met het hoogste nummer uitgeschakeld om ervoor te zorgen dat de PD's die zijn aangesloten op de hoger prioriteit hebbende poorten met een lager nummer eerst worden ondersteund.
Een PD die wordt vermeld als een 802.3at PoE-gevoed apparaat vereist niet noodzakelijkerwijs de maximale vermogenslimiet van de specificatie. Veel PD's vereisen minder stroom, waardoor mogelijk meer PoE-poorten tegelijkertijd actief kunnen zijn.
De volgende tabel toont de standaard stroombereiken berekend met de maximale kabellengte van 328 voet (100 meter).

Als een apparaat onvoldoende PoE-stroom van de switch ontvangt, overweeg dan om een kortere kabel te gebruiken.

PoE-probleemoplossing

Hier zijn enkele tips voor het verhelpen van PoE-problemen die zich kunnen voordoen:

• Als de PoE Max LED continu geel is, koppel dan een of meer PoE-apparaten los om PoE-overinschrijving te voorkomen.
• Voor elk gevoed apparaat (PD) dat op de switch is aangesloten, is de bijbehorende

PoE-LED op de switch brandt continu groen. Als de PoE-LED continu geel brandt, is er een PoE-fout opgetreden en is PoE gestopt vanwege een van de voorwaarden die in de volgende tabel worden vermeld.
OPMERKING: Zie https://kb.netgear.com/000062481 voor PoE-specificaties.

De switch aan een muur bevestigen

We raden aan om de meegeleverde schroeven voor wandmontage te gebruiken.

1. Zoek de twee montagegaten op het onderste paneel van de switch.
2. Markeer en boor twee montagegaten in de muur waar u de switch wilt monteren.
   De twee montagegaten moeten 2,95 inch (75 mm) uit elkaar liggen, van midden tot midden.
3. Plaats de meegeleverde pluggen in de muur en draai de schroeven vast met een kruiskopschroevendraaier nr. 2.
   Laat ongeveer 0,125 inch (4 mm) van elke schroef uit de muur steken, zodat u de schroeven in de gaten op het onderste paneel kunt steken.
   OPMERKING: De schroeven hebben een diameter van 6,5 mm en een lengte van 16 mm.

Ondersteuning en community

Ga naar netgear.com/support om antwoorden op uw vragen te krijgen en toegang te krijgen tot de nieuwste downloads.
U kunt ook onze NETGEAR-community raadplegen voor nuttig advies op community.netgear.com.
