NETGEAR M4300 Intelligent Edge Series Handleiding

Inhoud

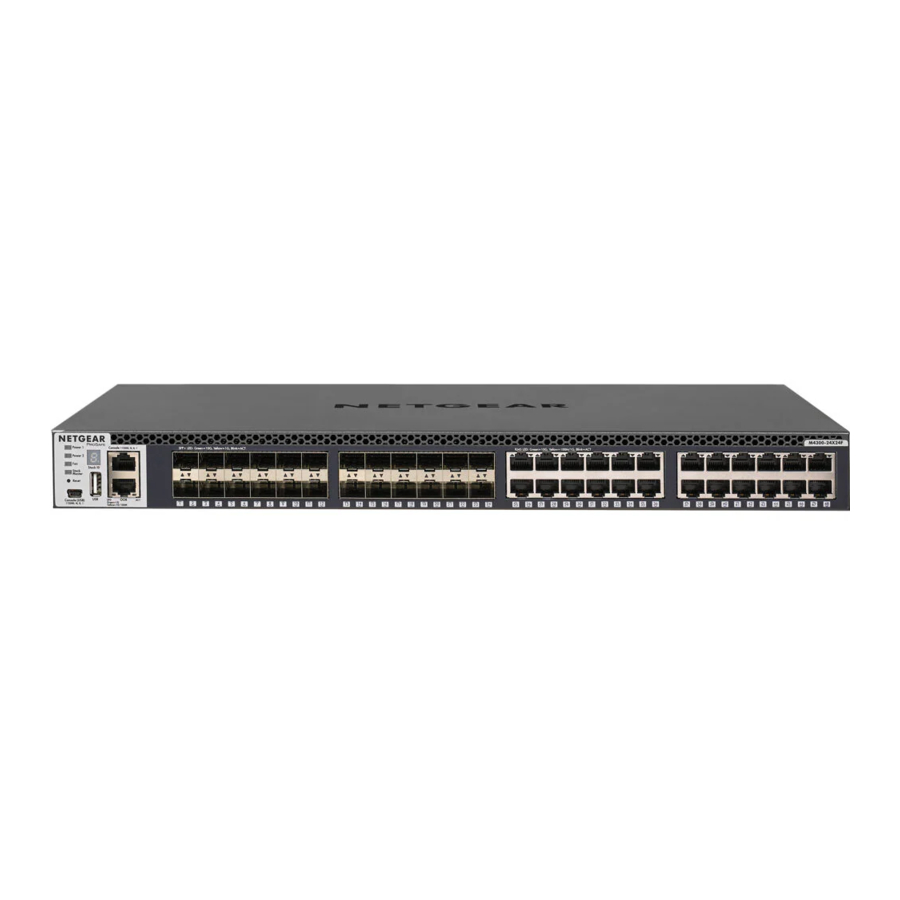

NETGEAR M4300 Intelligent Edge Series-switch

Stap 1. De switch instellen

Bereid de installatielocatie voor zodat aan de montage-, toegangs-, stroomvoorzienings- en milieuvereisten wordt voldaan.

waarschuwing OPMERKING: Raadpleeg de hardware-installatiehandleiding voor meer informatie over deze vereisten. U kunt deze downloaden via netgear.com/support/download/.

  1. Installeer de switch met behulp van een van de volgende methoden:
    • Op een plat oppervlak. Bevestig een van de rubberen voetjes die bij de switch zijn geleverd op elk van de vier concave ruimtes aan de onderkant van de switch.
    • In een rack. Gebruik de rackmontagekit die bij uw switch is geleverd en volg de installatie-instructies in de hardware-installatiehandleiding.
  2. Schakel de stroom in.
    De Power LED brandt continu geel terwijl de switch een power-on selftest (POST) uitvoert. Nadat de POST is voltooid, geeft de Power LED de resultaten aan:
    • Continu groen: de switch is functioneel.
    • Continu geel: de POST is mislukt. Raadpleeg de hardware-installatiehandleiding voor meer informatie.
    • Geen licht: controleer of de stroomkabel of voedingsadapter correct is aangesloten en of de stroombron werkt. Als deze actie het probleem niet oplost, raadpleegt u de hardware-installatiehandleiding voor meer informatie.
  3. Sluit apparaten aan op de switch.
    We raden aan de volgende kabels en, indien van toepassing, SFP-modules te gebruiken:
    • Category 5e-kabel (Cat 5e) voor een koperpoort op 1 Gbps en een Category 5e- of betere kabel (Cat 5e, Cat 6, Cat 6a of Cat 7) voor een koperpoort op 10 Gbps.
    • NETGEAR AGM734 voor een koperpoort op 1 Gbps.
    • NETGEAR AGM731F of AGM732F voor een glasvezelpoort op 1 Gbps.
    • NETGEAR AXM761, AXM762 of AXM764 voor een glasvezelpoort op 10 Gbps.
    • NETGEAR AXC761 (1 m), AXC763 (3 m), AXC765 (5 m), AXC767 (7 m), AXC7610 (10 m), AXC7615 (15 m) of AXC7620 (20 m) kabel voor een glasvezelpoort.

waarschuwing OPMERKING: Indien aangeschaft, worden SFP-modules en kabels afzonderlijk verzonden. Raadpleeg de hardware-installatiehandleiding voor meer informatie over het installeren van een SFP-module.

Stap 2. Inloggen en de switch configureren

U kunt inloggen en de switch configureren via de out-of-band-poort (OOB) (die ook wel de servicepoort wordt genoemd), via een willekeurige Ethernet-netwerkpoort of via een consolepoort. De switch functioneert standaard als een DHCP-client.

Gebruik een van de volgende methoden om in te loggen en de switch te configureren:

  • Audio-video gebruikersinterface: Gebruik de audio-video gebruikersinterface, afgekort AV UI, via de OOB-poort of een willekeurige Ethernet-netwerkpoort (zie Toegang tot de AV UI om de switch te configureren).
  • Hoofd UI: Gebruik de hoofd gebruikersinterface, afgekort hoofd UI, via de OOB-poort of een willekeurige Ethernet-netwerkpoort (zie Toegang tot de hoofd UI om de switch te configureren).
  • CLI: Gebruik de commandoregelinterface (CLI) via de Type-C USB-consolepoort. U kunt het IP-adres handmatig configureren of het ezconfig-hulpprogramma gebruiken (zie Toegang tot de CLI om de switch te configureren).

waarschuwing OPMERKING: Alleen voor AV-installaties kunt u de Engage-controller gebruiken om switches uit de M4300-serie en andere volledig beheerde NETGEAR-switches te configureren en te beheren. Ga voor meer informatie naar netgear.com/business/solutions/engage-controller/.

waarschuwing OPMERKING: Ongeacht de beheermethode die u gebruikt, moet u ervoor zorgen dat op de switch de nieuwste firmwareversie wordt uitgevoerd. Ga naar netgear.com/support/download/ om firmware te downloaden.

Toegang tot de AV UI om de switch te configureren

U kunt een computer in hetzelfde subnet als de switch gebruiken om toegang te krijgen tot de AV UI via het standaard IP-adres van de switch.

  1. Configureer uw computer met een statisch IP-adres:
    • Gebruik voor toegang via een Ethernet-netwerkpoort een IP-adres in het 169.254.0.0-subnet met subnetmasker 255.255.0.0. Gebruik bijvoorbeeld 169.254.100.201.
    • Gebruik voor toegang via de OOB-poort een IP-adres in het 192.168.0.0-subnet met subnetmasker 255.255.0.0. Gebruik bijvoorbeeld 192.168.0.201.
  2. Sluit een Ethernet-kabel aan van een Ethernet-poort op uw computer naar de OOB-poort of een Ethernet-netwerkpoort op de switch:
  3. Start een webbrowser en voer het standaard IP-adres van de switch in het adresveld van de browser in:
    • Ethernet-poort: Voor toegang via een Ethernet-netwerkpoort voert u http://169.254.100.100 in.
    • OOB-poort: Voor toegang via de OOB-poort voert u http://192.168.0.239 in.
      De inlogpagina wordt weergegeven.
  4. Als u voor de eerste keer wilt inloggen, voert u admin in als gebruikersnaam en laat u het wachtwoordveld leeg en
  5. Klik op de knop AV UI Login (AV UI-aanmelding).
    Bij de eerste aanmelding moet u een wachtwoord opgeven.
  6. Geef een wachtwoord op en log opnieuw in met uw nieuwe wachtwoord.
  7. Configureer de switchinstellingen.
    Als u wijzigingen aanbrengt op een UI-pagina, moet u de wijzigingen opslaan.

waarschuwing OPMERKING: Zie de gebruikershandleiding voor audio en video voor informatie over het gebruik van de AV UI, inclusief informatie over het toewijzen van een statisch IP-adres aan de switch. U kunt deze downloaden via netgear.com/support/download/.

Toegang tot de hoofd UI om de switch te configureren

U kunt een computer in hetzelfde subnet als de switch gebruiken om toegang te krijgen tot de hoofd UI via het standaard IP-adres van de switch.

  1. Configureer uw computer met een statisch IP-adres:
    • Gebruik voor toegang via een Ethernet-netwerkpoort een IP-adres in het 169.254.0.0-subnet met subnetmasker 255.255.0.0. Gebruik bijvoorbeeld 169.254.100.201.
    • Gebruik voor toegang via de OOB-poort een IP-adres in het 192.168.0.0-subnet met subnetmasker 255.255.0.0. Gebruik bijvoorbeeld 192.168.0.201.
  2. Sluit een Ethernet-kabel aan van een Ethernet-poort op uw computer naar de OOB-poort of een Ethernet-netwerkpoort op de switch:
  3. Start een webbrowser en voer het standaard IP-adres van de switch in het adresveld van de browser in:
    • Ethernet-poort: Voor toegang via een Ethernet-netwerkpoort voert u 169.254.100.100 in.
    • OOB-poort: Voor toegang via de OOB-poort voert u 192.168.0.239 in.
      De inlogpagina wordt weergegeven.
  4. Als u voor de eerste keer wilt inloggen, klikt u op de knop Main UI Login (Hoofd UI-aanmelding).
    De inlogpagina van de hoofd UI wordt in een nieuw tabblad weergegeven.
  5. Voer admin in als gebruikersnaam, laat het wachtwoordveld leeg en klik op de knop Login (Aanmelden).
    Bij de eerste aanmelding moet u een wachtwoord opgeven.
  6. Geef een wachtwoord op en log opnieuw in met uw nieuwe wachtwoord.
  7. Configureer de switchinstellingen.
    Als u wijzigingen aanbrengt op een UI-pagina, moet u de wijzigingen opslaan.

waarschuwing OPMERKING: Zie de hoofdgebruikershandleiding voor informatie over het gebruik van de hoofd UI, inclusief informatie over het toewijzen van een statisch IP-adres aan de switch. U kunt deze downloaden via netgear.com/support/download/.

Toegang tot de CLI om de switch te configureren

Als u de CLI wilt gebruiken voor de eerste configuratie en een statisch of dynamisch IP-adres aan de switch wilt toewijzen, sluit u een computer of VT100/ANSI-terminal aan op een van de consolepoorten op de switch.

  1. Afhankelijk van het connectortype op uw computer of terminal en de poort die u op de switch gebruikt, gebruikt u een van de volgende kabels, die beide in de productverpakking zijn inbegrepen:
    • USB-consolekabel voor gebruik met de Type-C USB-consolepoort.
      waarschuwing OPMERKING: Als u de Type-C USB-poort wilt gebruiken, moet u mogelijk het USB-console stuurprogramma op de computer installeren. U kunt het stuurprogramma downloaden via netgear.com/support/download/.
    • Consolekabel voor gebruik met de RJ-45 RS232-consolepoort.
  2. Sluit het ene uiteinde van de kabel aan op de juiste poort op de switch en sluit het andere uiteinde aan op uw computer of terminal.
  3. Als u een computer aansluit op een consolepoort op de switch, start u een terminalemulatieprogramma:
    • Op een computer met een Windows-besturingssysteem kunt u HyperTerminal of Tera Term gebruiken.
    • Op een computer met een Mac-besturingssysteem kunt u ZTerm gebruiken.
    • Op een computer met een Linux-besturingssysteem kunt u Minicom gebruiken.
  4. Configureer het terminalemulatieprogramma om de volgende instellingen te gebruiken: baudrate, 115.200 bps; databits, 8; pariteit, geen; stopbit, 1; flow control, geen.
  5. Log bij de gebruikersprompt in op de switch met de gebruikersnaam admin en druk op Enter. Typ bij de wachtwoordprompt geen wachtwoord, maar druk op Enter.
    Bij de eerste aanmelding dwingt de switch u om een wachtwoord op te geven.
  6. Geef een wachtwoord op en log opnieuw in met uw nieuwe wachtwoord
    U kunt nu de CLI gebruiken om de switch handmatig te configureren, inclusief het IP-adres.
    Ga verder met de volgende stap om het ezconfig-hulpprogramma te gebruiken.
  7. Typ ezconfig bij de volgende opdrachtprompt en druk op Enter.
    Het ezconfig-hulpprogramma wordt nu op de switch uitgevoerd.
    Netgear Switch) #ezconfig
    EZ Configuration Utility
  8. Stel met behulp van het ezconfig-hulpprogramma de basis switchconfiguratie in, inclusief een statisch IP-adres en subnetmasker.

U kunt ook het switch IP-adres gebruiken dat u handmatig in de CLI configureert of dat is toegewezen door het ezconfig-hulpprogramma om in te loggen op de AV UI of hoofd UI van de switch door een webbrowser te starten en http://<ipaddress> in het adresveld in te voeren.

Het door DHCP toegewezen IP-adres vinden

De switch functioneert standaard als een DHCP-client en haalt zijn IP-adres op bij een DHCP-server in het netwerk. Om het toegewezen IP-adres van de OOB-poort of de beheerinterface van de switch (dit kan een van de Ethernet-poorten zijn) te vinden, sluit u een computer of VT100/ANSI-terminal aan op een van de consolepoorten op de switch.

  1. Zorg ervoor dat de switch is verbonden met een DHCP-server.
  2. Stel een consoleverbinding in met de switch.
    Zie Stap 1 tot en met 6 in Toegang tot de CLI om de switch te configureren voor informatie over het instellen van een consoleverbinding. Nadat u bent ingelogd en bij de CLI-opdrachtprompt bent aangekomen, gaat u verder met de volgende stap.
  3. Voer bij de opdrachtprompt een van de volgende handelingen uit:
    • Om het IP-adres van de OOB-poort te vinden (die ook wel de servicepoort wordt genoemd), typt u de opdracht show serviceport en drukt u op Enter.
    • Om het IP-adres van de beheerinterface te vinden, voert u de geprivilegieerde EXEC-modus in door enable te typen, de opdracht show ip management te typen en op Enter te drukken.
      Het IP-adres dat is toegewezen door de DHCP-server wordt weergegeven.
  4. Log in op de AV UI of hoofd UI van de switch door een webbrowser te starten en http://<ipaddress> in het adresveld in te voeren:
    • OOB-poort: Voer het IP-adres in dat is toegewezen aan de OOB-poort.
    • Een willekeurige Ethernet-netwerkpoort: Voer het IP-adres in dat is toegewezen aan de beheerinterface.

Ondersteuning en community

Ga naar netgear.com/support om antwoorden op uw vragen te krijgen en toegang te krijgen tot de nieuwste downloads.

U kunt ook onze NETGEAR Community bekijken voor handige tips op community.netgear.com.
