NETGEAR GS605 / GS608 - Gigabit Ethernet Switch Handleiding

Introductie

De NETGEAR^® 5/8-poorts Gigabit Ethernet Switch Model GS605 / GS608 biedt u een snelle, betrouwbare en eenvoudig te gebruiken switch om tot vijf of acht verschillende Ethernet-apparaten (zoals computers, bestandsservers, printservers, printers, routers en hubs) aan te sluiten.

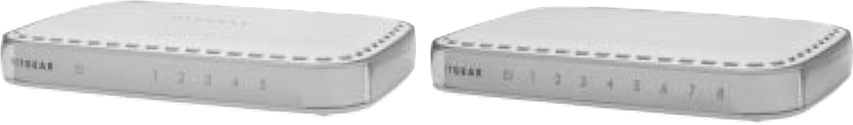

Gigabit Ethernet Switch GS605 / GS608

U gebruikt de GS605 / GS608 switch om een klein netwerk te bouwen waarmee u 10 Mbps, 100 Mbps en 1000 Mbps verbindingen met andere apparaten op het netwerk kunt hebben. Door Gigabit Ethernet (1000 Mbps) te gebruiken, verzendt u bestanden via uw netwerk met snelheden tot 2.000 Mbps dankzij de full-duplex aard van Gigabit Ethernet. Hierdoor kunt u grote hoeveelheden gegevens tot 10 keer sneller verplaatsen dan met een Fast Ethernet switch. Met deze switch kunt u ook extra computers toevoegen aan uw kabel- of DSL-router.

Ethernet-kabels zijn er in de vorm van straight-through of crossover-kabels—afhankelijk van of u verbinding maakt met een apparaat (computer, server of printer) of netwerkapparatuur (hub, switch of router). Met de Auto Uplink™-functie hoeft u zich geen zorgen te maken over welke u gebruikt. Elke poort op de GS605/GS608 switch configureert zichzelf automatisch correct wanneer u de kabel van een apparaat aansluit.

Installatie Overzicht

Geschatte tijd: 5–10 minuten

1. Pak de doos uit en controleer de inhoud.
2. Bereid de installatie van de switch voor.
3. Installeer de switch en sluit de andere apparaten aan.

Pak de doos uit en controleer de inhoud

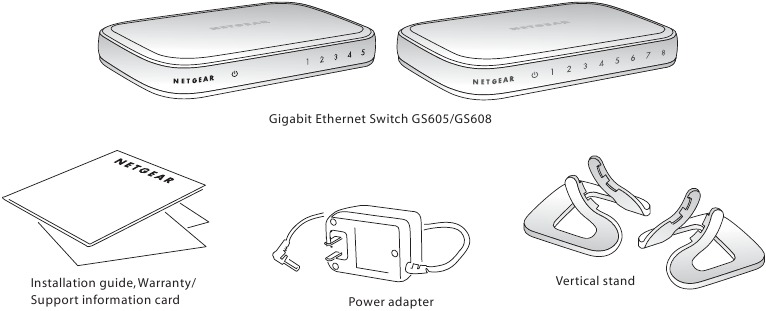

Controleer bij het openen van de doos of u alles hebt ontvangen. Het pakket bevat:

• 5/8-poorts Gigabit Ethernet Switch GS605/GS608
• Voedingsadapter
• Verticale standaard
• Installatiegids
• Garantie-/ondersteuningsinformatiekaart

Bereid de installatie van de switch voor

Bepaal waar u de switch wilt plaatsen. Zoek een vlakke horizontale ondergrond — zoals een tafel, bureau of plank.

Zorg ervoor dat de geselecteerde locatie:

• Niet in direct zonlicht of in de buurt van een verwarming of verwarmingsrooster is.
• Niet rommelig of vol is. Er moet minstens 5 cm vrije ruimte aan alle kanten van de switch zijn.
• Goed geventileerd is (vooral als deze zich in een kast bevindt).

Opmerking: Noch de GS605, noch de GS608 zijn ontworpen om op andere GS605- of GS608-switches te worden gestapeld. Als u meerdere units op één locatie nodig heeft, gebruikt u de verticale standaard om meerdere units in de buurt van elkaar te plaatsen.

U hebt ook één Enhanced Category 5 (Cat 5e) Ethernet-kabel met RJ-45-connectoren nodig voor elk apparaat dat u op de switch wilt aansluiten. Elke Ethernet-kabel moet minder dan 100 meter lang zijn.

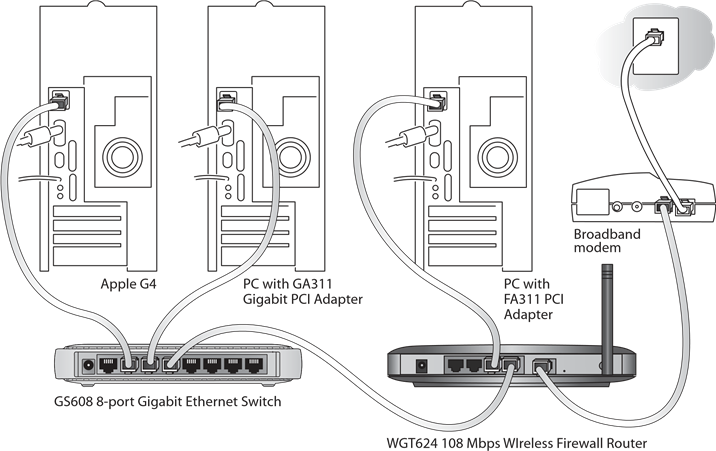

Installeer de switch en sluit de andere apparaten aan

1. Plaats de switch op een vlakke ondergrond.
2. Steek voor elk apparaat het ene uiteinde van een Ethernet-kabel in de poort van het apparaat en steek het andere uiteinde in een van de Ethernet-poorten op de switch.
   Opmerking: Als u meer dan 5 of 8 apparaten op deze switch wilt aansluiten, moet u ze aansluiten op een hub of andere switch en die hub of switch vervolgens op deze switch aansluiten. Zie de opmerking over het plaatsen van meerdere switches in de buurt van elkaar in paragraaf 2.
3. Sluit het snoer van de voedingsadapter aan op de achterkant van de switch en steek de adapter vervolgens in een stroombron (zoals een stopcontact of stekkerdoos).
   Het Power-lampje (Stroom) moet oplichten.
   Het bijbehorende poortnummer voor elk aangesloten en ingeschakeld apparaat moet oplichten wanneer de verbinding tot stand is gebracht (link), en knipperen wanneer er activiteit plaatsvindt.

Probleemoplossing

Het Power-lampje (Stroom) brandt niet

De switch heeft geen stroom.

• Zorg ervoor dat het netsnoer goed is aangesloten op de switch.
• Zorg ervoor dat de voedingsadapter goed is aangesloten op een functionerend stopcontact. Als het zich in een stekkerdoos bevindt, zorg er dan voor dat de stekkerdoos is ingeschakeld. Als het stopcontact wordt bediend door een lichtschakelaar, zorg er dan voor dat de schakelaar in de aan-stand staat.
• Zorg ervoor dat u de NETGEAR-voedingsadapter gebruikt die bij uw switch is geleverd.

Het poortnummerlampje brandt niet voor een aangesloten apparaat of blijft continu branden

Er is een hardwareverbindingsprobleem.

• Zorg ervoor dat de kabelconnectoren stevig zijn aangesloten op de switch en het apparaat.
• Zorg ervoor dat het aangesloten apparaat is ingeschakeld.
• Als de Ethernet-kabel is aangesloten op een NIC of andere Ethernet-adapter, zorg er dan voor dat de kaart of adapter correct is geïnstalleerd en werkt.
• Zorg ervoor dat de kabel minder dan 100 meter lang is.

Technische Specificatie

Prestatiespecificaties

Verklaring van Voorwaarden

In het belang van het verbeteren van het interne ontwerp, de operationele functie en/of de betrouwbaarheid behoudt NETGEAR zich het recht voor om zonder kennisgeving wijzigingen aan te brengen aan het product dat in dit document wordt beschreven.

NETGEAR aanvaardt geen enkele aansprakelijkheid die kan ontstaan als gevolg van het gebruik of de toepassing van de product(en) of circuitindeling(en) die hierin worden beschreven.

Certificaat van de fabrikant/importeur

Hierbij wordt verklaard dat de NETGEAR Model GS605/608 Gigabit Ethernet Switch is onderdrukt in overeenstemming met de voorwaarden die zijn vastgelegd in de BMPT-AmtsblVfg 243/1991 en Vfg 46/1992. De werking van bepaalde apparatuur (bijvoorbeeld testzenders) in overeenstemming met de voorschriften kan echter onderhevig zijn aan bepaalde beperkingen. Raadpleeg de aantekeningen in de bedieningsinstructies.

Het Federale Bureau voor Telecommunicatiegoedkeuringen is op de hoogte gebracht van het op de markt brengen van deze apparatuur en heeft het recht gekregen om de serie te testen op naleving van de voorschriften.

Federal Communications Commission (FCC) Conformiteitsverklaring: Radiofrequentieverklaring

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

• Dit apparaat mag geen schadelijke storing veroorzaken.
• Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse A, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

EN 55 022 Conformiteitsverklaring

Hierbij wordt verklaard dat de NETGEAR Model GS605/608 Gigabit Ethernet Switch is afgeschermd tegen het genereren van radiostoring in overeenstemming met de toepassing van Richtlijn 89/336/EEG van de Raad, artikel 4a.

Conformiteit wordt verklaard door de toepassing van EN 55 022 Klasse A (CISPR 22).

Canadese Voorschriften inzake Radiostoring van het Ministerie van Communicatie

Dit digitale apparaat (NETGEAR Model GS605/608 Gigabit Ethernet Switch) overschrijdt niet de limieten van klasse A voor radio-emissies van digitale apparaten zoals uiteengezet in de voorschriften inzake radiostoring van het Canadese Ministerie van Communicatie.

Technische ondersteuning

RAADPLEEG DE ONDERSTEUNINGSINFORMATIEKAART DIE MET UW PRODUCT IS MEEGELEVERD.

Door uw product te registreren op www.NETGEAR.com/register, kunnen we u sneller deskundige technische ondersteuning en tijdige meldingen van product- en software-upgrades bieden.

©2004 NETGEAR, Inc. NETGEAR, het Netgear-logo, Auto Uplink, ProSafe en Everybody's connecting zijn handelsmerken of geregistreerde handelsmerken van Netgear, Inc. in de Verenigde Staten en/of andere landen. Microsoft en Windows zijn geregistreerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. Andere merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectievelijke houders. Informatie kan zonder kennisgeving worden gewijzigd. Alle rechten voorbehouden.

Mei 2004
