Fluke 971 - Handleiding voor temperatuur- en vochtigheidsmeter

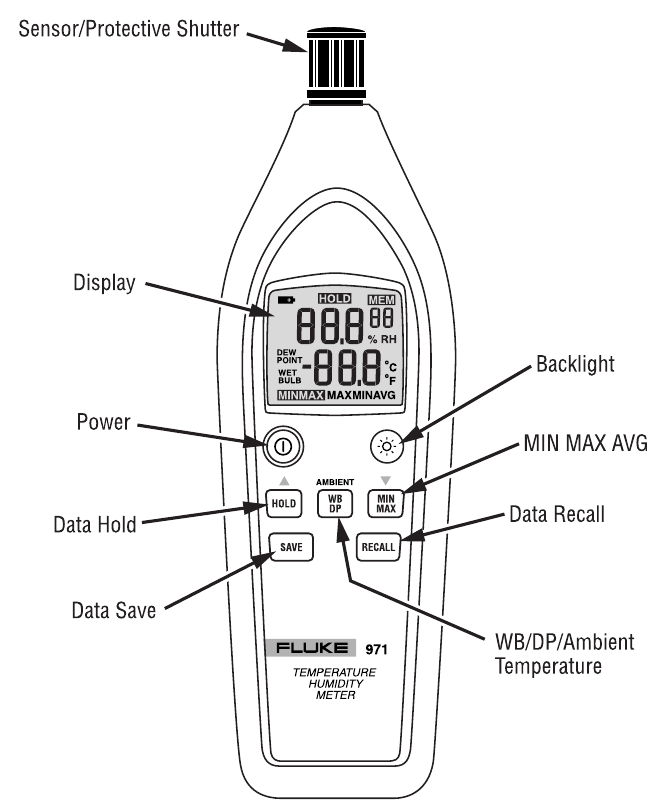

Overzicht

Inleiding

Om de levensduur van de sensor te verlengen, moet u het beschermkapje van de sensor gesloten houden wanneer de meter niet in gebruik is.

De Fluke Model 971 (hierna "de Meter" genoemd) is een batterijgevoede meter die de relatieve vochtigheid en temperatuur meet. Met een paar eenvoudig te gebruiken bedieningselementen geeft de Meter drie verschillende temperatuurpunten weer van de lucht rondom de sensor van de meter: omgevingstemperatuur, natteboltemperatuur en dauwpunt.

Elektrische en veiligheidssymbolen

	Belangrijke informatie. Zie handleiding		Batterij bijna leeg wanneer weergegeven op het display.
	Voldoet aan de eisen van de Europese Unie		Voldoet aan de Australische normen.
	Voldoet aan de Canadese normen		Aan / uit

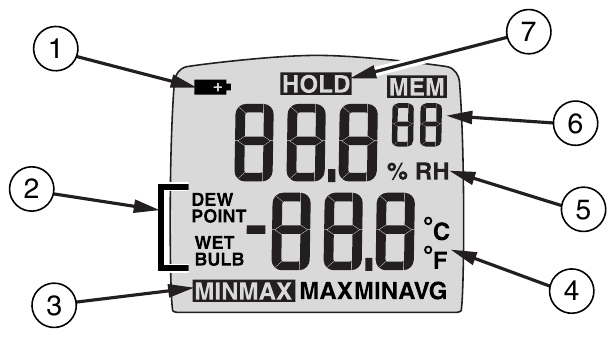

Display

Nr.	Symbool	Betekenis
1		Batterij bijna leeg.
2		Nattebol- of dauwpuntstemperatuur weergegeven.
3	MAX, MIN, AVG	Min Max Record ingeschakeld. Maximale, minimale of gemiddelde waarde weergegeven.
4	°F, °C	Temperatuurmeeteenheden.
5	% RH	Meeteenheid voor relatieve vochtigheid.
6		Weergegeven waarde is afkomstig uit het geheugen. Geheugenlocatienummer.
7		HOLD ingeschakeld. Display bevriest de huidige waarde.

Bediening

Opmerking
Wanneer u van het ene temperatuur-/vochtigheidsextreem naar het andere gaat, moet u de meter de tijd geven om te stabiliseren.

Na het openen van het beschermkapje van de sensor, drukt u op om de meter aan te zetten en metingen te starten.
Temperatuurwaarden worden weergegeven in de Celsius- (°C) of Fahrenheit-schaal (°F). Om te schakelen tussen °C en °F, verwijdert u de batterijklep en zet u de temperatuurschaalschakelaar in de gewenste schaal. Zie Afbeelding 1.

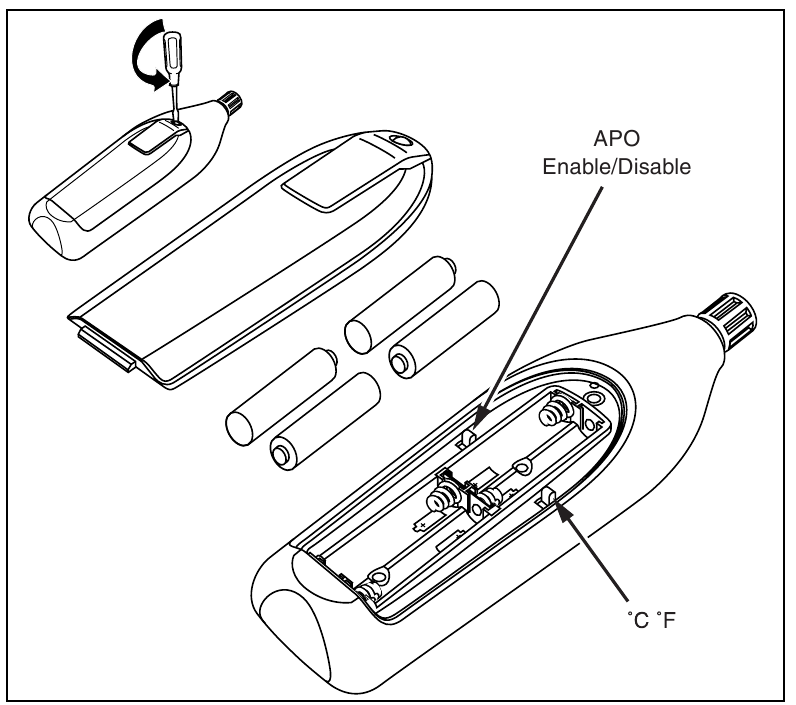

Afbeelding 1. Batterijcompartiment

Dauwpunt- en natteboltemperatuur

De meter geeft de omgevingstemperatuur weer wanneer deze voor het eerst wordt ingeschakeld. Om de dauwpuntstemperatuur (DP) weer te geven, drukt u één keer op . Druk nogmaals op om over te schakelen naar de natteboltemperatuur (WB). Door een derde keer op te drukken, keert de meter terug naar de omgevingstemperatuur. Het display geeft aan wanneer de dauwpunt- en natteboltemperaturen zijn geselecteerd.

HOLD

Door op te drukken, bevriest de meter de weergegeven waarden. Het zorgt er ook voor dat de meter stopt met meten. wordt weergegeven wanneer HOLD is ingeschakeld. Om door te gaan met meten, drukt u nogmaals op .

Min Max Record

Indien ingeschakeld, slaat Min Max Record een nieuwe meting op wanneer deze hoger of lager is dan een eerder opgeslagen maximale of minimale meting. Druk op om Min Max Record te starten. verschijnt op het display om aan te geven dat de Min Max Record-modus is ingeschakeld.

Opmerking
De temperatuurschaalschakelaar (°C/°F), de knoppen Save (Opslaan), Recall (Terugroepen) en Hold (Vasthouden), evenals de Automatic Power Off (APO)-schakelaar zijn allemaal uitgeschakeld wanneer Min Max Record is ingeschakeld.

Om de opgeslagen Minimum-, Maximum- en Gemiddelde waarden te bekijken, drukt u herhaaldelijk op om door alle drie de opgeslagen sets metingen te bladeren. U moet nattebol, dauwpunt of omgevingstemperatuur selecteren voordat u hun respectievelijke Min Max Avg-waarden kunt lezen. Het display geeft aan welke opgeslagen set waarden wordt weergegeven. Door een vierde keer op te drukken, wordt de huidige meting weergegeven.
Om de Min Max Record-modus te verlaten en de normale werking te hervatten, houdt u twee seconden ingedrukt.

Metingen opslaan en terughalen

De Meter slaat maximaal 99 metingen op om later terug te halen. Elke geheugenlocatie slaat de relatieve vochtigheid op, evenals de omgevingstemperatuur, de dauwpunt- en natteboltemperatuur.
Door op te drukken, worden de huidige waarden opgeslagen op een geheugenlocatie. en het geheugenlocatienummer verschijnen op het display om aan te geven dat de waarden zijn opgeslagen. Druk op W om het display terug te brengen naar de huidige waarde. Nadat alle 99 geheugenlocaties zijn gevuld, overschrijft elke volgende opslag een geheugenlocatie, te beginnen met de eerste.
Om de waarden uit het geheugen terug te halen, drukt u op . Als de geheugenlocatie die u zoekt nog niet wordt weergegeven, drukt u op of totdat de gewenste geheugenlocatie wordt weergegeven. Om de Meter terug te brengen naar de normale werking, drukt u twee seconden in.
Standaard worden de relatieve vochtigheid en de omgevingstemperatuur weergegeven wanneer een geheugenlocatie wordt teruggehaald. Door op te drukken, doorloopt u de nattebol-, dauwpunt- en omgevingstemperaturen die zijn opgeslagen in de weergegeven geheugenlocatie.
Om alle 99 geheugenlocaties te wissen, drukt u tegelijkertijd op en gedurende vijf seconden.

Automatische uitschakeling

Om de batterij te sparen, kan de functie Automatic Power Off (APO) worden gebruikt om de meter uit te schakelen na 20 minuten inactiviteit. Om de APO-functie in of uit te schakelen, verwijdert u het batterijklepje en zet u de APO-schakelaar in de gewenste positie. Zie Afbeelding 1.

Onderhoud

Batterij vervangen

De meter wordt gevoed door vier 1,5 V (AAA-formaat) batterijen. Wanneer op het display verschijnt, vervang dan zo snel mogelijk de batterijen. Om de batterijen te vervangen:

1. Draai de schroef aan de bovenkant van het batterijklepje los en til het klepje van de meter af.
2. Verwijder de vier AAA-batterijen uit het compartiment.
3. Vervang ze door vier nieuwe AAA-batterijen, let daarbij op de juiste polariteit zoals afgebeeld op de bodem van het batterijcompartiment.
4. Plaats het batterijklepje terug en draai de schroef vast om het op zijn plaats te vergrendelen.

Reinigen

Gebruik GEEN schuurmiddelen of oplosmiddelen voor het reinigen van de meter om schade aan de behuizing te voorkomen.
Veeg de behuizing periodiek af met Fluke Meter Cleaner of een vochtige doek en een reinigingsmiddel.

Specificaties

Temperatuurbereik:	-20 tot 60°C (-4 tot 140°F)
Nauwkeurigheid:	±0,5°C van 0 tot 45°C ±1,0°C van -20 tot 0°C, 45 tot 60°C ±1,0°F van 32 tot 113°F ±2,0°F van -4 tot 32°F, 113 tot 140°F
Resolutie:	0,1°C /°F
Updatefrequentie:	500 ms
Sensortype:	NTC
Relatieve vochtigheid:	5 tot 95% RH
Nauwkeurigheid:	±2,5% RH (10 tot 90% RH) @23°C (73,4°F) ±5,0% RH (<10, >90% RH) @23°C (73,4°F)
Resolutie:	0,1% RH
Reactietijd:	max. 60 seconden
Sensorhysteresis:	±1% RH met een afwijking van 90% tot 10% tot 90%
Sensortype:	Elektronische polymeerfilm–capaciteit
Temperatuurcoëfficiënt:	0,1 x (gespecificeerde nauwkeurigheid)/°C (< 23°C of > 23°C)
Natteboltemperatuurbereik:	-20 tot 60°C (-4 tot 140°F)
Dauwpuntstemperatuurbereik:	-50 tot 60°C (-58 tot 140°F)
Geheugen:	99 datapunten
Stroom: Batterijduur:	4 AAA-batterijen, 24A, LR03 200 uur
Opslagomgeving:	-20 tot 60°C bij <80% R.H. (Batterijen verwijderd)
Bediening:	Temperatuur: -20 tot 60°C Vochtigheid: 0 tot 55°C
Gewicht/Afmetingen:	190 g met batterijen 194 mm x 60 mm x 34 mm
Veiligheidskeuringen/Certificeringen:	Voldoet aan de Australische eisen ) Voldoet aan de CSA-eisen Voldoet aan de Europese eisen Voldoet aan EN61326-1, Schema B Elektromagnetische emissies en gevoeligheid

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd
© 2005-2006 Fluke Corporation, Alle rechten voorbehouden. Gedrukt in Taiwan Alle productnamen zijn handelsmerken van hun respectieve bedrijven.
