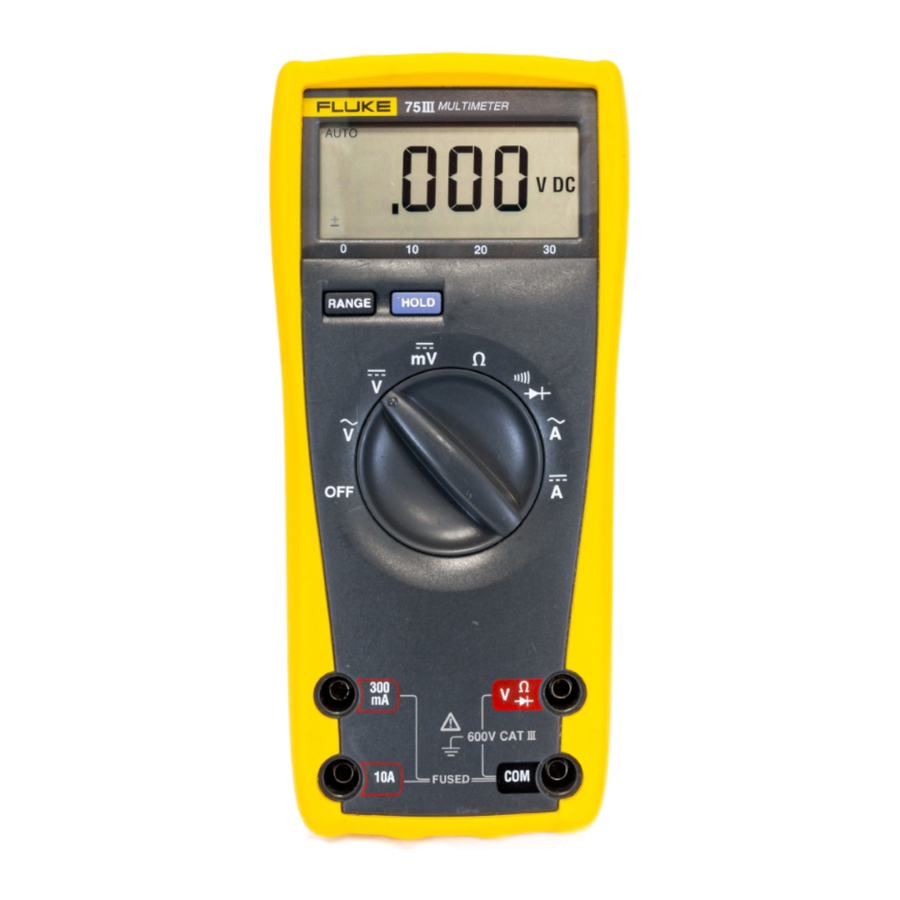

Fluke 77, 75, 73, 70, 23, 21 handleiding

Inhoud

Specificaties

waarschuwing Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd personeel. Om elektrische schokken te voorkomen, mag u geen onderhoud uitvoeren, tenzij u daarvoor gekwalificeerd bent.

De nauwkeurigheid wordt gespecificeerd voor een periode van één jaar na kalibratie, bij 18 °C tot 28 °C (64 °F tot 82 °F) met een relatieve vochtigheid tot 90%. AC-conversies zijn AC-gekoppeld, gemiddeld reagerend en gekalibreerd op de RMS-waarde van een sinusgolf-ingang. Raadpleeg Tabel 1 voor productspecificaties.

Nauwkeurigheidsspecificaties worden gegeven als: ±([% van de uitlezing] + [aantal minst significante cijfers])

Tabel 1. Specificaties

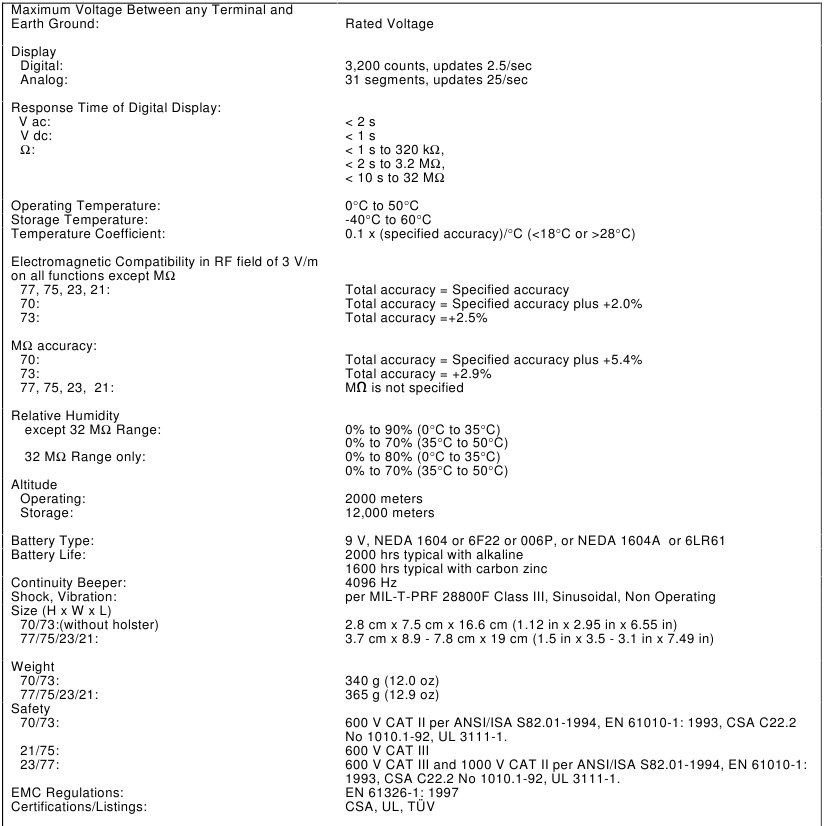

Specificaties - Deel 1

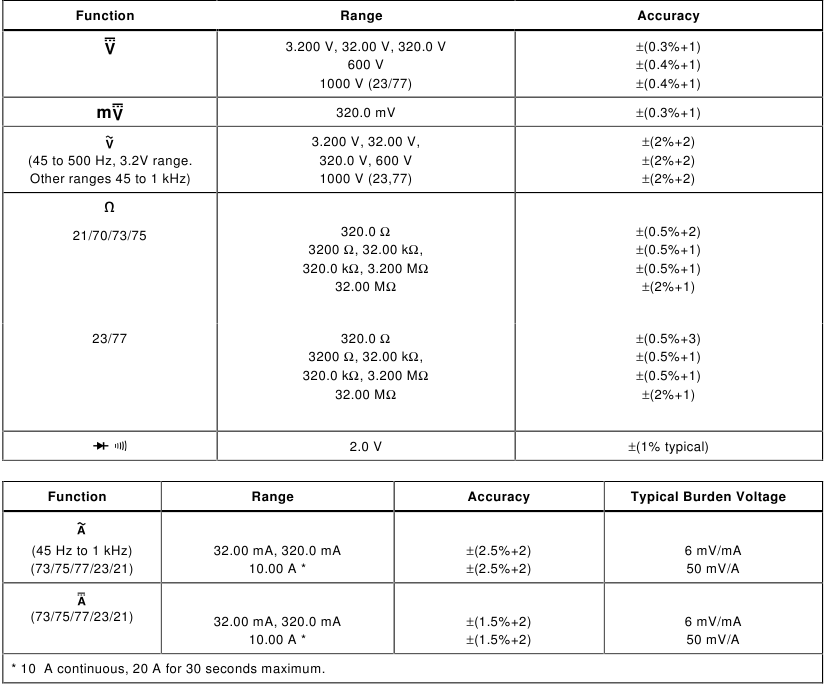

Specificaties - Deel 2

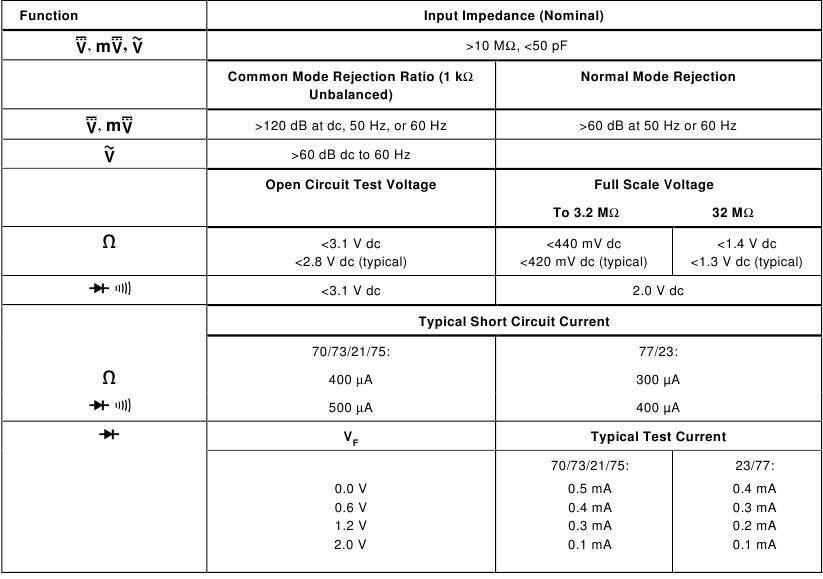

Specificaties - Deel 3

PCA-toegang en algemeen onderhoud


Om elektrische schokken te voorkomen, dient u de meetsnoeren te verwijderen voordat u de behuizing opent en de behuizing te sluiten voordat u de meter gebruikt. Om brand te voorkomen, dient u zekeringen te installeren met de waarde die op de achterkant van de meter staat vermeld.


Om te voorkomen dat de pca wordt verontreinigd met olie van de vingers, dient u deze aan de randen vast te pakken of handschoenen te dragen. PCA-verontreiniging veroorzaakt mogelijk geen onmiddellijke instrumentstoring in gecontroleerde omgevingen. Storingen treden meestal op wanneer verontreinigde eenheden in vochtige gebieden worden gebruikt.

Gebruik de volgende procedure voor het verwijderen van de pca (printed circuit assembly) uit de behuizing:

  1. Zet de functieschakelaar op OFF (uit) en verwijder de meetsnoeren als deze zijn geïnstalleerd.
  2. Verwijder de vier kruiskopschroeven van de onderkant van de afdekking.
  3. Draai de meter met de voorkant naar boven, pak de bovenklep vast en trek de bovenklep van de meter. Voor de meeste modellen kan dit het beste worden gedaan door eerst de bovenklep aan de kant van de ingangsklem omhoog te tillen, gevolgd door de kant van het display.
  4. Sommige serie III-meters hebben een zekering op het onderste deel van de pca. Deze zekering moet worden verwijderd om toegang te krijgen tot de schroef waarmee de pca aan de onderkant van de behuizing is bevestigd.
  5. De pca kan nu van de onderkant van de behuizing worden verwijderd.

Toegang tot het display


Raak de geleidende randen van de LCD-verbindingen niet aan. Indien verontreinigd, reinigen met alcohol.

Raadpleeg Afbeelding 1 of 2, afhankelijk van het model.

  1. Verwijder de vier kruiskopschroeven van de achterkant van de pca.
  2. Verwijder de LCD-montagebeugel.
  3. Steek een kleine schroevendraaier onder de randen van de displayhouder en wrik de beugel voorzichtig los van de snaps.
  4. Draai de beugel ondersteboven om de LCD te verwijderen.
  5. Voordat u een nieuwe LCD installeert, dient u ervoor te zorgen dat alle contactpunten van de connector schoon zijn.

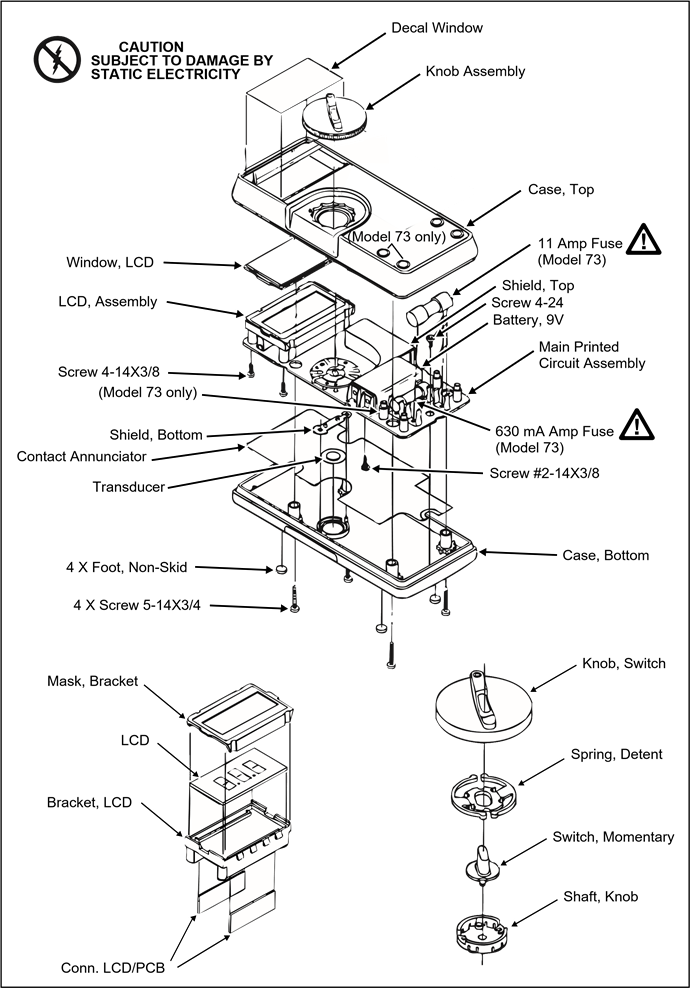

Toegang tot het display - 70/73
Afbeelding 1.70/73 Assemblagegegevens

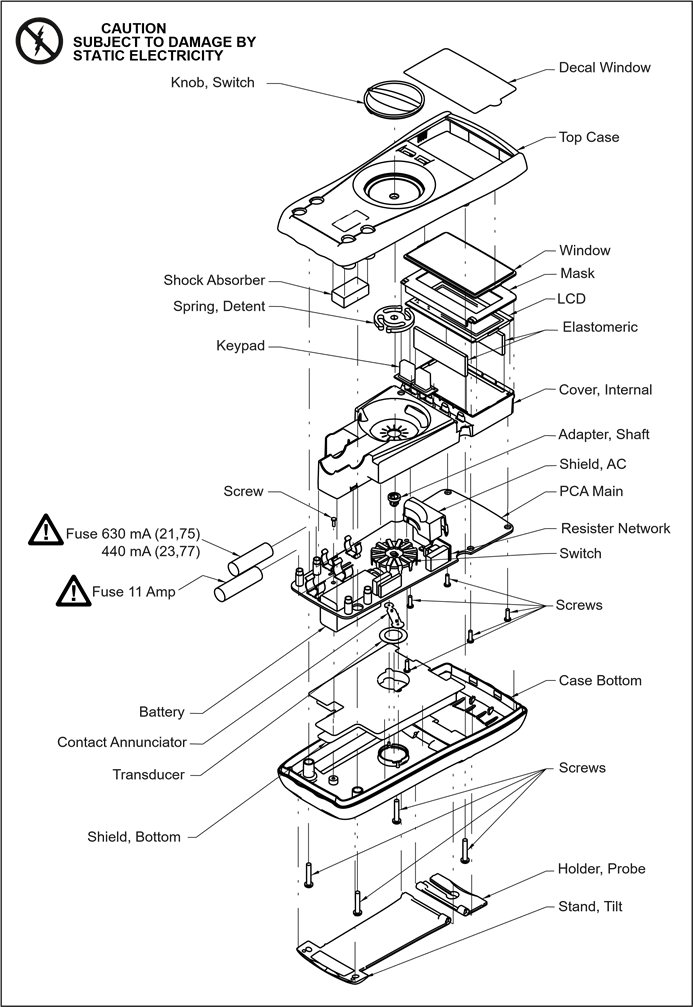

Toegang tot het display - 77/75/23/21
Afbeelding 2. 77/75/23/21 Assemblagegegevens

Reinigen


Om schade aan de meter te voorkomen, dient u geen aromatische koolwaterstoffen of gechloreerde oplosmiddelen te gebruiken voor het reinigen. Deze oplossingen reageren met de kunststoffen die in instrumenten worden gebruikt.
Laat de LCD niet nat worden. Verwijder de display-eenheid voordat u de pca wast en installeer deze pas als de pca volledig droog is.
Gebruik geen enkel type reinigingsmiddel voor het reinigen van de pca.
Verwijder geen smeermiddelen van de schakelaar bij het reinigen van de pca.

Reinig de instrumentbehuizing met een mild reinigingsmiddel en water.
De pca kan worden gewassen met isopropylalcohol of gedemineraliseerd water en een zachte borstel. Verwijder de display-eenheid en zekeringen voordat u gaat wassen en vermijd het wassen van de schakelaar indien mogelijk. Droog de pca met schone droge lucht onder lage druk en bak hem vervolgens 24 uur op 50 °C.

Prestatietests

De prestatietests worden aanbevolen als een preventieve onderhoudstool om de juiste werking van het instrument te verifiëren. Een kalibratiecyclus van één jaar wordt aanbevolen om de opgegeven specificaties te behouden. De testapparatuur die nodig is voor de prestatietests en kalibratie staat vermeld in Tabel 2. Als de aanbevolen apparatuur niet beschikbaar is, kunnen instrumenten met gelijkwaardige specificaties worden gebruikt.

Tabel 2. Aanbevolen testapparatuur

Instrumenttype Aanbevolen model
Multi-product kalibrator Fluke 5500A

Prestatietests worden aanbevolen voor binnenkomende inspectie, periodiek onderhoud en voor het verifiëren van de specificaties. Als het instrument een onderdeel van de test niet doorstaat, is kalibratie en/of reparatie vereist.
In de prestatietests worden de Series III-meters aangeduid als het te testen apparaat (DUT).

Initiële procedure

  1. Laat de DUT stabiliseren tot kamertemperatuur 23°C ± 5°C (73°F ± 9°F).
  2. Controleer de zekeringen en de batterij en vervang ze indien nodig.

waarschuwing
Om brand te voorkomen, installeert u zekeringen in overeenstemming met de waarde die op de achterkant van de meter staat aangegeven.

Displaytest (alleen 70/73 Series III onder s/n 80810247)

Om het display te testen, zet u de DUT aan en controleert u of alle displaysegmenten oplichten zoals aangegeven in Afbeelding 3.
Displaytest - 70/73 Series III
Afbeelding 3. Display - 70/73 Series

Displaytest (alleen 21/23/75/77 Series III)

Om het display te testen, houdt u de bereik- en hold-knoppen ingedrukt terwijl u de DUT aanzet en controleert u of alle displaysegmenten oplichten zoals aangegeven in Afbeelding 4.
Displaytest - 21/23/75/77 Series III
Afbeelding 4. Display - 21/23/75/77 Series III

DC-spanningstest

waarschuwing
Sluit de aarde/common/lage zijde van de DC-kalibrator aan op COM op de DUT.

  1. Zet de functieschakelaar van de DUT op VDC en sluit de DC-spanningskalibratoruitgang aan op de en COM-ingangsklemmen van de DUT.
  2. Raadpleeg Tabel 3, stel de DC-spanningskalibrator in op de aangegeven uitvoer in alleen stappen 1 tot en met 5. Controleer of de displaywaarde van de DUT binnen de weergegeven limieten valt.
  3. Stel de DC-spanningskalibrator in op een uitvoer van +300 mV en schakel de DUT over naar de 300 mV-functie.
    Controleer of de displaywaarde van de DUT binnen de limieten valt die in Tabel 3 (stap 6) worden weergegeven.

Tabel 3. DC-spanningstest

Stap DC-ingangsspanning Model
70, 73, 75, 21 77,23
1 +2,7V 2,691 tot 2,709V DC 2,691 tot 2,709V DC
2 +27V 26,91 tot 27,09V DC 26,91 tot 27,09V DC
3 +270V 269,1 tot 270,9V DC 269,1 tot 270,9V DC
4 +600V 597 tot 603V DC
5 +1000V N.v.t. 995 tot 1005V DC
6* +300 mV 299,0 tot 301,0 mVDC 299,0 tot 301,0V DC

*Alleen 300 mV-functie

AC-spanningstest

waarschuwing
Sluit de aarde/common/lage zijde van de AC-kalibrator aan op COM op de DUT.

  1. Zet de functieschakelaar van de DUT op VAC en sluit de AC-spanningskalibrator aan op de en COM-ingangsklemmen.
  2. Stel de AC-spanningskalibrator in op de uitvoer die in Tabel 4 wordt gegeven, controleer of de displaywaarde van de DUT binnen de weergegeven limieten valt.

waarschuwing Opmerking
Wanneer de ingang open is in de VAC-functie, is het normaal dat de Series III-meters een aantal counts op het display weergeven. Dit komt door AC-oppikking in de AC-versterker wanneer de AC-versterker niet is afgesloten.

Tabel 4. AC-spanningstest

Ingang Displaywaarde
Stap Spanning Frequentie 70, 73, 75, 21 77,23
1 2,7V 100 Hz 2,644 tot 2,756V AC 2,644 tot 2,756V AC
2 2,7V 500 Hz 2,644 tot 2,756V AC 2,644 tot 2,756V AC
3 600V 100 Hz 586 tot 614V AC
4 600V 1 kHz 586 tot 614V AC
5 1000V 100 Hz N.v.t. 978 tot 1022
6 1000V 1 kHz N.v.t. 978 tot 1022

Weerstandstest

  1. Selecteer de ohm-functie op de DUT.
  2. Sluit de ohm-kalibrator of decadenweerstand aan op de en COM-ingangsklemmen van de DUT.
  3. Raadpleeg Tabel 5, stel de ohm-kalibrator of decadenweerstand in op de weerstandswaarde die is aangegeven in de stappen 1 tot en met 7. Controleer of de displaywaarde binnen de weergegeven limieten valt.

Tabel 5. Weerstandstest

Stap Ingangsweerstand Displaywaarde
70, 73, 21, 75 23, 77
1 kort 0,0 tot 0,2Ω 0,0 tot 0,3Ω
Decennia van 1:
2 100Ω 99,3 tot 100,7Ω (plus 0 uitlezing) 99,2 tot 100,8Ω (plus 0 uitlezing)
3 1kΩ 994 tot 1006 Ω 994 tot 1006 Ω
4 10 kΩ 9,94 tot 10,06 kΩ 9,994 tot 10,06 kΩ
5 100 kΩ 99,4 tot 100,6 kΩ 99,94 tot 100,6 kΩ
6 1 MΩ 0,994 tot 1,006 MΩ 0,994 tot 1,006 MΩ
7 10 MΩ 9,79 tot 10,21 MΩ 9,79 tot 10,21 MΩ
Decennia van 1,9:
2 190Ω 188,8 tot 191,2Ω (plus 0 uitlezing) 188,7 tot 191,3Ω (plus 0 uitlezing)
3 1,9 kΩ 1889 tot 1911 Ω 1889 tot 1911 Ω
4 19 kΩ 18,89 tot 19,11 kΩ 18,89 tot 19,11 kΩ
5 190 kΩ 188,9 tot 191,1 kΩ 188,9 tot 191,1 kΩ
6 1,9 MΩ 1,889 tot 1,911 MΩ 1,889 tot 1,911 MΩ
7 19 MΩ 18,61 tot 19,39 MΩ 18,61 tot 19,39 MΩ
Decennia van 2,7:
2 270Ω 268,4 tot 271,6Ω (plus 0 uitlezing) 268,3 tot 271,7 Ω (plus 0 uitlezing)
3 2,7 kΩ 2685 tot 2715Ω 2685 tot 2715Ω
4 27 kΩ 26,85 tot 27,15 kΩ 26,85 tot 27,15 kΩ
5 270 kΩ 268,5 tot 271,5 kΩ 268,5 tot 271,5 kΩ
6 2,7 MΩ 2,685 tot 2,715 MΩ 2,685 tot 2,715 MΩ
7 27 MΩ 26,45 tot 27,55 MΩ 26,45 tot 27,55 MΩ

Diodetest

Om de Series III-meters te testen, voert u de volgende stappen uit:

  1. Zet de DUT op de diodetestfunctie.
    waarschuwing Opmerking
    Activeer op kalibrators van de Fluke 5100-serie de 50     Ω divider override. Vergrendel op kalibrators van de Fluke 5500A-serie de spanning op het 33V-bereik.
  2. Pas een ingang van de DC-spanningskalibrator van +.090V dc toe op de en COM-ingangsklemmen van de DUT en controleer of de zoemer aan is.
  3. Verhoog de uitvoer van de DC-spanningskalibrator tot +.110V dc en controleer of de zoemer uit is.

DC mA-test (alleen 73/75/21 & 77/23)

  1. Zet de uitvoer van de DC-stroomkalibrator op nul en sluit deze aan op de 300mA- en COM-ingangsklemmen van de DUT.
  2. Stel de DC-stroomkalibrator in op de uitvoer die in Tabel 5 wordt weergegeven en controleer of de displaywaarde van de DUT binnen de weergegeven limieten valt.

Tabel 5. DC mA-test

Stap Ingangsstroom Displaywaarde
1 +27 mA 26,57 tot 27,43 DC
2 +200 mA 196,8 TOT 203,2 DC

DC Ampère-test (alleen 21/23/73/75/77)

  1. Zet de DC-stroomkalibrator op stand-by en sluit deze aan op de 10A- en COM-ingangsklemmen van de DUT.
  2. Pas stroom toe zoals aangegeven in Tabel 6 en controleer of de displaywaarde binnen de weergegeven limieten valt.

Tabel 6. DC Ampère-test

Stap Ingangsstroom Displaywaarde
1 +10 dc 9,83 tot 10,17 DC

Kalibratie

  1. Zet de DC-spanningskalibrator op nul en zet de UUT op de VDC-functie.
  2. Verwijder de bovenklep van de behuizing zoals eerder beschreven.
  3. Sluit de DC-spanningskalibrator aan op de UUT-terminal en COM-ingangsklemmen van de UUT.
  4. Stel de DC-spanningskalibrator in op een uitgang van +3,000 V DC en stel R8 af voor een displaywaarde van +3,000 V DC ± 0,001 V.

Vervangbare onderdelen

Tabel 7. Door de gebruiker vervangbare onderdelen

Item P/N Description Where Used
70 73 21,75 23,77
F1* 943121 Zekering, 44/100 A (snel), 1000 VAC/DC
Minimale onderbrekingswaarde 10 kA 		x
F2* 803293 Zekering, 11A (snel), 1000 VAC/DC
Minimale onderbrekingswaarde 17 kA 		x x x
F1* 740670 Zekering, 630 mA (snel), 250 V
Minimale onderbrekingswaarde 1500 A of IEC 127-1 		x x
659128 Onderste behuizing (opmerking 1) x x
1646042 Onderste behuizing (opmerking 2) x x
659125 Bovenste behuizing x
659133 Bovenste behuizing x
649241 Bovenste behuizing (opmerking 1) x
1646056 Bovenste behuizing (opmerking 2) x
649233 Bovenste behuizing x
648748 Probehouder x x
648961 Kantelstandaard x x

*Gebruik voor de veiligheid exact hetzelfde type
Opmerking 1 = voor s/n lager dan 1646056
Opmerking 2 = voor sn boven 1646056

Contact opnemen met Fluke

Om contact op te nemen met Fluke, belt u een van de volgende telefoonnummers:

1-888-99FLUKE (1-888-993-5853) in de VS.

1-800-36-FLUKE (1-800-363-5853) in Canada

+31-402-678-200 in Europa

+1-425-446-5500 vanuit andere landen

e - mail: sales@alltest.net.

Of bezoek de website van Fluke op www.fluke.com.
