Fluke i400 Handleiding

Inleiding

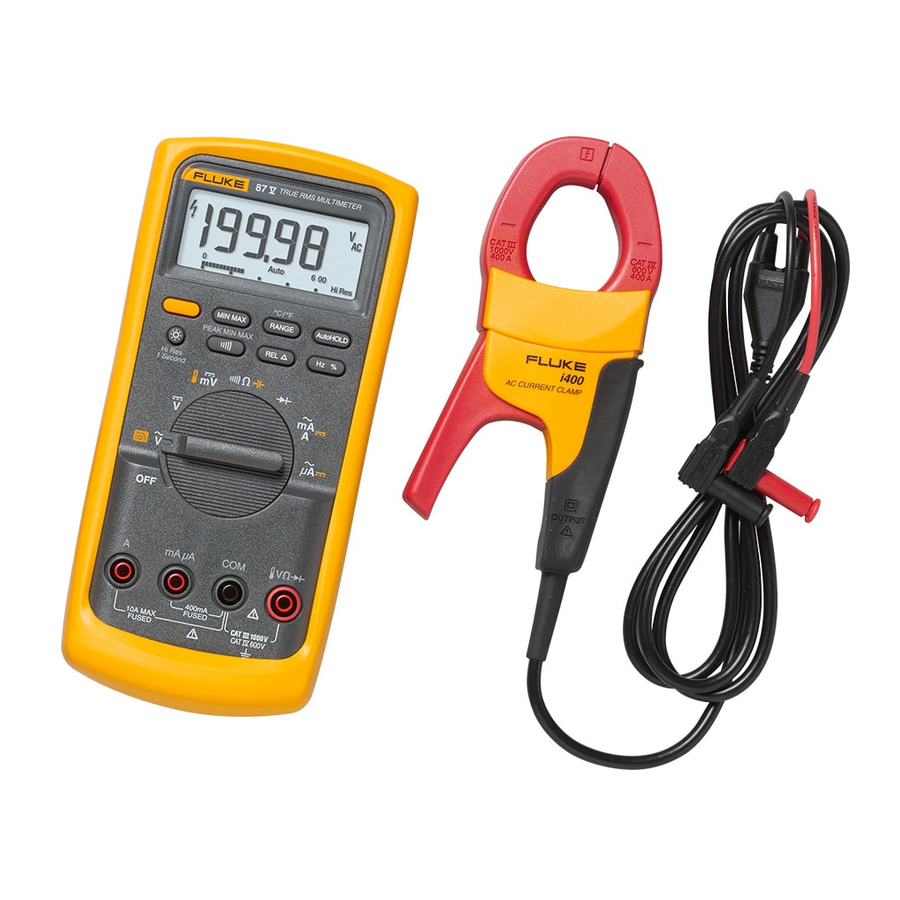

De Model i400 (hierna "de Stroomtang" genoemd) is een AC-stroomtang die 1 mA/A afgeeft via veilig afgeschermde banaanstekkers; hij is ontworpen om het meetbereik van een AC-stroommeter uit te breiden tot 400 A.

Werking

De i400 gebruiken (zie Afbeelding 1):

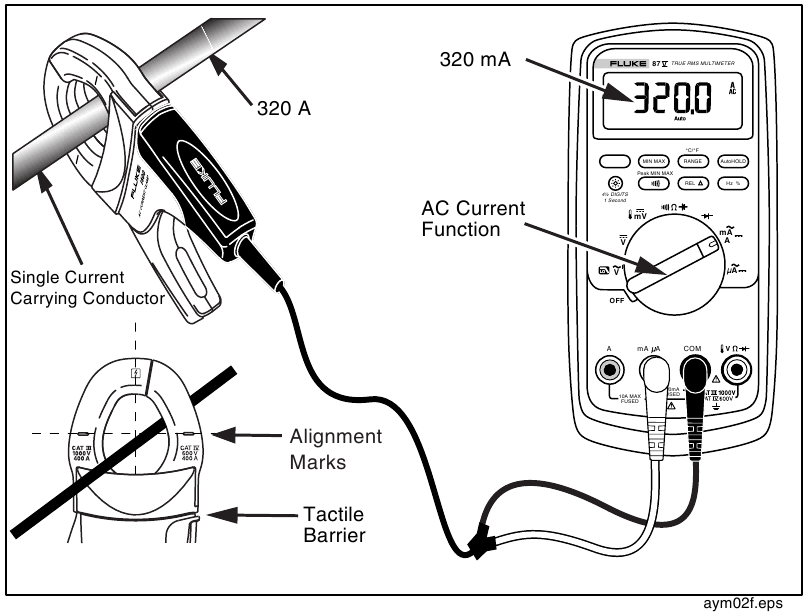

Afbeelding 1. i400 Setup

1. Steek de banaanstekker in de common- en stroomingangen van een multimeter en schakel de meter in.
2. Selecteer een stroombereik van 20 mA AC of meer.
3. Klem de i400 om de stroomvoerende geleider die moet worden gemeten. Zorg ervoor dat de bekken goed gesloten zijn rond de geleider. De Stroomtang is ontworpen voor de hoogste nauwkeurigheid wanneer de geleider in het midden van de uitlijningsmarkeringen op de bek is geplaatst, zie Afbeelding 1.

   Om elektrische schokken of persoonlijk letsel te voorkomen, houdt u uw vingers achter de voelbare barrière, zie Afbeelding 1.
4. Multimeterwaarden die worden weergegeven in milliampère (mA) kunnen direct worden afgelezen als ampères ingangsstroom. Waarden die worden weergegeven in ampères (A) moeten worden vermenigvuldigd met 1000 om de ampères ingangsstroom te verkrijgen.

Onderhoud

Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen:

• Inspecteer de Stroomtang vóór elk gebruik. Controleer de klembehuizing en de isolerende afdekking van de uitgangskabel op scheuren of ontbrekende delen en op losse of verzwakte onderdelen. Besteed bijzondere aandacht aan de isolatie rond de klembekken.
• Gebruik geen beschadigde Stroomtang. Als een stroomtang beschadigd is, plak deze dan dicht om onbedoelde werking te voorkomen. Een beschadigde stroomtang onder garantie wordt onmiddellijk gerepareerd of vervangen (naar goeddunken van Fluke) en zonder extra kosten geretourneerd.

Als de Stroomtang niet werkt of niet goed presteert, gebruikt u de volgende stappen om het probleem te helpen isoleren:

1. Inspecteer het pasvlak van de bek op reinheid. Als er vreemd materiaal aanwezig is, sluit de bek niet goed en zullen er meetfouten optreden.
2. Controleer of de functieselectie en het bereik op de multimeter correct zijn en zijn aangepast aan de gevoeligheid van de Stroomtang.
3. Controleer de DMM-stroomzekering. Als de stroomzekering open is, werkt de stroomtang mogelijk niet goed.

Reinigen

Veeg de behuizing periodiek af met een vochtige doek en een mild reinigingsmiddel.

Gebruik geen schuurmiddelen of oplosmiddelen om de stroomtang te reinigen om schade aan de Stroomtang te voorkomen.
Open de bekken en veeg de magnetische poolstukken af met een licht geoliede doek. Zorg ervoor dat er geen roest of corrosie op de magnetische kernuiteinden ontstaat.

Veiligheidsinformatie

Eerst lezen: Veiligheidsinformatie Volg deze instructies om een veilige werking en onderhoud van de Stroomtang te garanderen:

• Lees voor gebruik de bedieningsinstructies en volg alle veiligheidsinstructies.
• Gebruik de Stroomtang alleen zoals gespecificeerd in de bedieningsinstructies, anders beschermen de veiligheidsvoorzieningen van de stroomtang u mogelijk niet.
• Houd u aan de lokale en nationale veiligheidsvoorschriften. Individuele beschermingsmiddelen moeten worden gebruikt om letsel door schokken en vlambogen te voorkomen wanneer gevaarlijke stroomvoerende geleiders blootliggen.
• Houd de Stroomtang nergens buiten de voelbare barrière vast, zie Afbeelding 1.
• Inspecteer de Stroomtang vóór elk gebruik. Controleer op scheuren of ontbrekende delen van de klembehuizing of de isolatie van de uitgangskabel. Controleer ook op losse of verzwakte onderdelen. Besteed bijzondere aandacht aan de isolatie rond de bekken.
• Gebruik de stroomtang nooit op een circuit met spanningen hoger dan 1000 V CAT III of 600 V CAT IV.
• CAT III-apparatuur is ontworpen om te beschermen tegen transiënten in apparatuur in vaste installaties, zoals verdeelborden, feeders en korte vertakkingscircuits, en verlichtingssystemen in grote gebouwen.
• CAT IV-apparatuur is ontworpen om te beschermen tegen transiënten van het primaire voedingsniveau, zoals een elektriciteitsmeter of een bovengrondse of ondergrondse nutsvoorziening.
• Wees uiterst voorzichtig bij het werken in de buurt van blanke geleiders of stroomrails. Contact met de geleider kan leiden tot een elektrische schok.
• Wees voorzichtig bij het werken met spanningen boven 60 V DC of 30 V AC. Dergelijke spanningen vormen een schokgevaar.

Symbolen

	Toepassing rond en verwijdering van gevaarlijke stroomvoerende geleiders is toegestaan.
	Product is beschermd door dubbele isolatie.
	Risico op gevaar. Belangrijke informatie. Zie instructieblad.
	Gevaarlijke spanning.

Elektrische specificaties

Referentiecondities: 23 ± 5°C, 20 tot 75% RV; geleider gecentreerd in de bekopening; geen DC-component; geen aangrenzende geleider
Meetbereik: 1 A tot 400 A AC rms
Uitgang: 1 mA/A
Nauwkeurigheid: 2% + 0,06 A, 45 Hz tot 400 Hz
Typische bandbreedte: 5 Hz tot 20 kHz
Werkspanning: 1000 V AC rms, in overeenstemming met EN61010
Common Mode-spanning: 1000 V AC rms van aardeaarde, in overeenstemming met EN61010
Belastingimpedantie: < 10 Ω
Maximale niet-destructieve stroom: 1000 A
Duty Cycle: 1 A tot 400 A continu
Invloed van aangrenzende geleider: < 7,5 mA/A
Invloed van de positie van de geleider in de bekopening: ± 1,0% van de uitlezing + 0,05 A

Veiligheidsspecificaties

Categoriewaarde: CAT III 1000 V en CAT IV 600 V per EN61010-1, vervuilingsgraad 2 IEC 61010-02-032
EMC: EN 61326-1, FCC voor emissie en immuniteit

Algemene specificaties

Lengte uitgangskabel: 1,5 m
Maximale geleidergrootte: 32 mm
Opslagtemperatuur: -20°C tot 60°C
Bedrijfstemperatuur: 0°C tot 50°C
Relatieve vochtigheid: 10°C tot 30°C: 95 %
30 30°C tot 40°C: 75 %
40°C tot 50°C: 45 %
Temperatuurcoëfficiënt: 0,01 X (gespecificeerde nauwkeurigheid)/ °C (< 18°C of > 28°C)
Hoogte: Werking: 2000 m; niet-werkend: 12000 m
Afmetingen: 150 x 70 x 30 mm
Gewicht: 114 g

Instrumentcompatibiliteit

De i400 is compatibel met elke Fluke-multimeter of elk ander stroommeetapparaat met de volgende kenmerken:

• Stroombereik van 20 mA AC of meer
• Banaaningangen
• Ingangsnauwkeurigheid van 2% of beter om optimaal te profiteren van de nauwkeurigheid van de Stroomtang.
• Ingangsimpedantie van < 10 Ω

Meetoverwegingen

Neem de volgende richtlijnen in acht voor het positioneren van de bekken van de Stroomtang:

• Centreer de geleider in de bek van de Stroomtang.
• Zorg ervoor dat de klem loodrecht op de geleider staat.
• Voor een optimale aflezing zorgt u ervoor dat de geleider zich tussen de uitlijningsmarkeringen op de bek van de Stroomtang bevindt.

Neem de volgende richtlijnen in acht bij het uitvoeren van metingen:

• Vermijd het maken van metingen in de buurt van andere stroomvoerende geleiders.
• De Stroomtang geeft stroomwaarden weer op 1/1000 van de werkelijke stroom op de geleider. Een ingangsstroom van 5 A wordt bijvoorbeeld omgezet in een uitgangsstroom van 5 mA.

Stroommetingen op laag niveau

De Stroomtang is gespecificeerd om stromen van 1 A of meer te meten. De meetnauwkeurigheid van stromen kleiner dan 1 A is niet gespecificeerd.
