FLUKE 381 handleiding

Inleiding

Lees "Veiligheidsinformatie" voordat u de meter gebruikt.

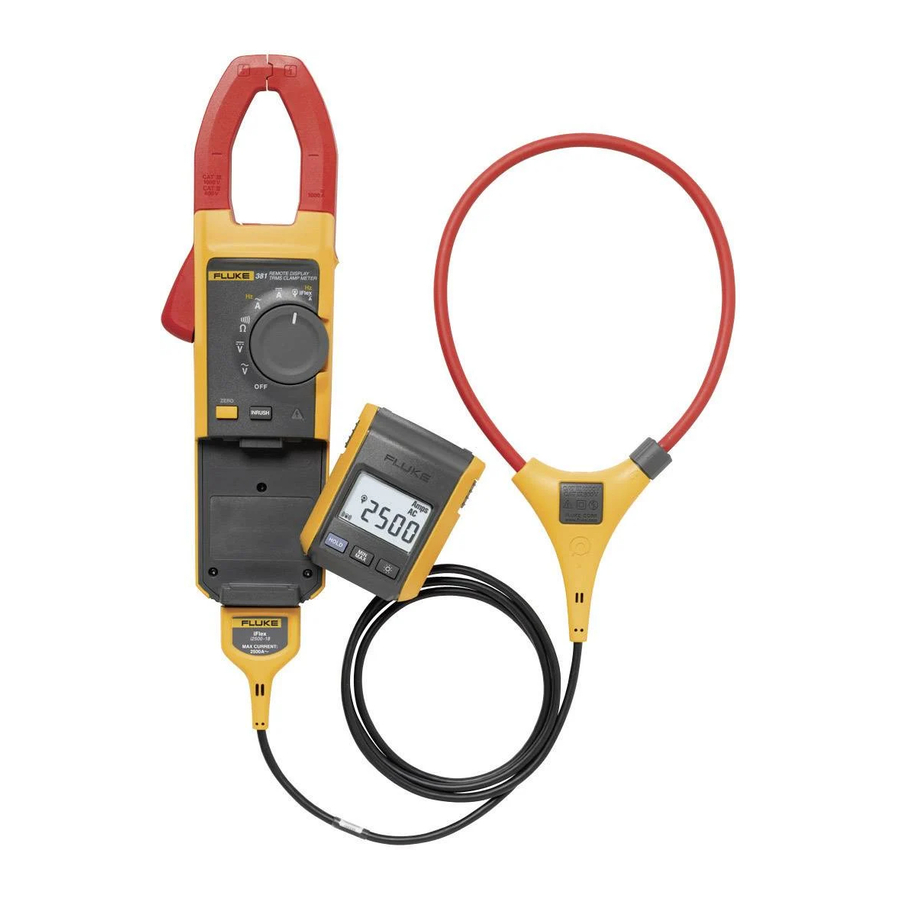

De Fluke 381 is een handzame, op batterijen werkende stroomtang (de meter) met een afneembare displaymodule en een afneembare iFlex (flexibele stroomprobe). Het afneembare display kan van de meter worden losgemaakt en uit de buurt van de meetbron worden afgelezen. Hierdoor kan het display gemakkelijk worden afgelezen in moeilijke meetsituaties, zoals gevaarlijke omgevingen of zeer krappe ruimtes. De flexibele stroomprobe maakt het mogelijk om hogere stroomsterktes (tot 2500 A AC) en grotere kabels te meten die met traditionele meters met bek niet kunnen worden gemeten.

Contact opnemen met Fluke
Om contact op te nemen met Fluke, belt u een van de volgende telefoonnummers:

• Technische ondersteuning VS: 1-800-44-FLUKE (1-800-443-5853)
• Kalibratie/reparatie VS: 1-888-99-FLUKE (1-888-993-5853)
• Canada: 1-800-36-FLUKE (1-800-363-5853)
• Europa: +31 402-675-200
• Japan: +81-3-3434-0181

Veiligheidsinformatie

• Controleer de meetsnoeren op beschadigde isolatie of blootliggend metaal. Controleer de continuïteit van de meetsnoeren. Vervang beschadigde meetsnoeren voordat u de meter gebruikt.
• Gebruik de meter niet als deze niet correct werkt. De bescherming kan in het gedrang komen. Laat de meter bij twijfel nakijken.
• Gebruik de meter niet in de buurt van explosieve gassen, dampen of in een vochtige of natte omgeving.
• Gebruik uitsluitend AAA-batterijen die correct in de meter zijn geplaatst om de meter van stroom te voorzien.
• Om valse metingen te voorkomen die kunnen leiden tot een elektrische schok en letsel, vervangt u de batterijen zodra de indicator voor een bijna lege batterij (meter of afstand ) verschijnt.
• Gebruik bij het onderhoud van de meter uitsluitend de aangegeven vervangingsonderdelen. Zie tabel 5.
• Laat de meter uitsluitend onderhouden door gekwalificeerd onderhoudspersoneel.
•
  Wees voorzichtig met spanningen > 30 V AC (effectief), 42 V AC (piek) of 60 V DC. Dergelijke spanningen vormen een schokgevaar.
• Gebruik niet meer dan de nominale spanning, zoals aangegeven op de meter, tussen de aansluitingen of tussen een aansluiting en de aardaansluiting.
• Houd bij gebruik van de probes uw vingers achter de vingerbeschermers op de probes.
• Sluit de gemeenschappelijke meetsnoer aan voordat u de spanningvoerende meetsnoer aansluit. Wanneer u meetsnoeren loskoppelt, koppelt u eerst de spanningvoerende meetsnoer los.
• Werk niet alleen, zodat er hulp kan worden verleend in geval van nood.
• Wees uiterst voorzichtig bij het werken in de buurt van blanke geleiders of stroomrails. Contact met de geleider kan leiden tot een elektrische schok.
• Houd u aan de plaatselijke en landelijke veiligheidsvoorschriften. Persoonlijke beschermingsmiddelen moeten worden gebruikt om letsel door elektrische schokken en vlambogen te voorkomen wanneer gevaarlijke, spanningvoerende geleiders blootliggen.
• Houd tijdens het meten uw vingers achter de voelbare barrière. Zie figuur 2.
• Schakel de stroomtoevoer naar het circuit uit en ontlaad alle hoogspanningscondensatoren voordat u diodetests uitvoert of weerstand, continuïteit of capaciteit meet.
• Meet geen AC/DC-stroom in circuits met meer dan 1000 V of 1000 A met de meterbek.
• Gebruik de meter nooit met de achterklep verwijderd of de behuizing open.
• Meet geen AC-stroom in circuits met meer dan 1000 V of 2500 A met de flexibele stroomprobe.
• Breng de flexibele stroomprobe niet aan op of verwijder deze niet van GEVAARLIJKE, spanningvoerende geleiders.
• Wees extra voorzichtig bij het aanbrengen en verwijderen van de flexibele stroomprobe. Schakel de installatie die wordt getest spanningsloos of draag geschikte beschermende kleding.

Om mogelijke schade aan de meter of aan de apparatuur die wordt getest te voorkomen:

• Gebruik de juiste aansluitingen, functie en bereik voor de meettoepassing.

Tabel 1. Symbolen

Symbool	Betekenis	Symbool	Betekenis
~	AC (wisselstroom)		Aarding
	DC (gelijkstroom)		AC- en DC-stroom.
	Gevaarlijke spanning		Risico op gevaar. Belangrijke informatie. Zie handleiding.
	Batterij. Batterij bijna leeg wanneer dit symbool wordt weergegeven.		Dubbel geïsoleerd
CAT III	IEC-meetcategorie III CAT III-apparatuur is beschermd tegen transiënten in apparatuur in vaste installaties, zoals verdeelpanelen, voedingsleidingen en korte aftakcircuits, en verlichtingssystemen in grote gebouwen.	CAT IV	IEC-meetcategorie IV CAT IV-apparatuur is beschermd tegen transiënten van het primaire voedingsniveau, zoals een elektriciteitsmeter of een bovengrondse of ondergrondse nutsvoorziening.
	Niet aanbrengen op of verwijderen van GEVAARLIJKE, spanningvoerende geleiders.		Toepassing rond en verwijdering van GEVAARLIJKE, spanningvoerende geleiders is toegestaan.

Opmerking
De meetcategorie (CAT) en spanningswaarde van een combinatie van meetprobe, meetprobetoebehoren, stroomtangtoebehoren en de meter is de LAAGSTE waarde van een afzonderlijk onderdeel.

Functies

In de volgende paragrafen worden de functies van de meter in detail uitgelegd. Zie Afbeelding 2 en Tabel 2.

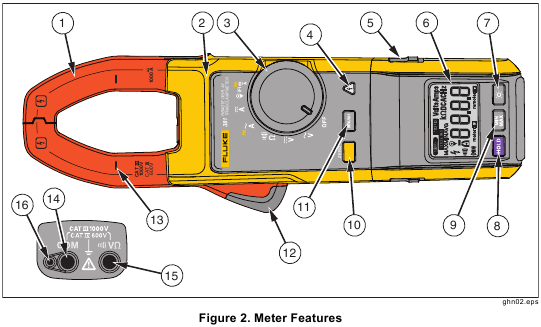

Zie Afbeelding 2 en Tabel 2

Tabel 2. Meterfuncties

Item	Beschrijving
	Stroomdetecterende bek
	Tactiele barrière
	Draaifunctieschakelaar, zie Tabel 3.
	Indicator voor gevaarlijke spanning
	Knop voor weergave loskoppelen
	Display
	Knop voor achtergrondverlichting: schakelt de achtergrondverlichting in en uit. De achtergrondverlichting blijft 2 minuten aan wanneer er geen interactie met een knop of schakelaar is en schakelt dan uit.
	Hold-knop: bevriest de displaywaarde en geeft de waarde vrij wanneer er een tweede keer op wordt gedrukt.
	Min Max-knop: wanneer de knop voor het eerst wordt ingedrukt, toont de meter de maximale ingangswaarde. Bij volgende drukken worden de minimale en gemiddelde ingangswaarden weergegeven. Houd 2 seconden ingedrukt om de min/max-modus te verlaten. Deze functie werkt in de stroom-, spannings- en frequentiemodi.
	Nul-/verschuivingsknop: verwijdert DC-offset van DC-stroommetingen. Wordt ook gebruikt om te verschuiven en komt overeen met de gele items op de draaifunctieschakelaar.
	Inschakelstroom-knop: druk hierop om de inschakelstroommodus te activeren. Druk er een tweede keer op om de inschakelstroommodus te verlaten. Integratietijd is 100 ms.
	Bek ontgrendelen
	Uitlijningsmarkeringen: om aan de nauwkeurigheidsspecificaties te voldoen, moet de geleider met deze markeringen worden uitgelijnd.
	Gemeenschappelijke aansluiting
	Spannings-/ohmingang
	Ingang voor flexibele stroomprobe

Tabel 3. Draaifunctieschakelaar

Schakelstand	Functie
OFF	De meter is uitgeschakeld
	AC-spanning
	DC-spanning
	Weerstand en continuïteit
	AC-stroom. Druk op om naar de frequentie te schakelen.
	DC-stroom
	AC-stroom- en frequentiemeting met behulp van de flexibele stroomprobe. Druk op om naar de frequentie te schakelen.

Remote display

De meter gebruikt draadloze 802.15.4-technologie met laag vermogen om de displaymodule op een andere locatie dan de meterbasis te laten werken. Hoewel er controle is over sommige meterfuncties (Hold, MIN MAX AVG en achtergrondverlichting), is volledige afstandsbediening van de meter niet mogelijk via de displaymodule.

Het draadloze radiosignaal belemmert de metingen van de meter niet. Meestal is het radiosignaal uitgeschakeld wanneer de displaymodule op de meterbasis is aangesloten. Het is mogelijk dat het radiosignaal aan is wanneer de displaymodule is aangesloten en de draaifunctieschakelaar op OFF staat. Om er zeker van te zijn dat het radiosignaal uitgeschakeld is, verwijdert u de batterijen uit de meterbasis en de displaymodule.
De displaymodule wordt gesynchroniseerd met een meterbasis wanneer deze op de meterbasis is aangesloten en ingeschakeld. Verschillende displaymodules kunnen met een meterbasis worden gesynchroniseerd, maar er kan slechts één displaymodule tegelijkertijd met een meterbasis worden gesynchroniseerd.
De meterbasis en het display kunnen maximaal 10 meter van elkaar verwijderd zijn voordat de radiocommunicatie wordt verbroken. Deze afstand kan veranderen met de obstakels tussen de meterbasis en het display. Er is een radiocommunicatie wanneer op het display verschijnt.

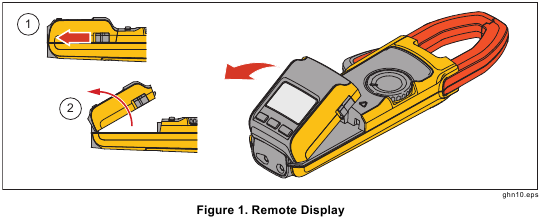

Zie Afbeelding 1 om het display van de meterbasis los te koppelen.

Indicator voor gevaarlijke spanning

Wanneer de meter een spanning van ±30 V of een spanningsoverbelasting (OL) detecteert, wordt op het display weergegeven en licht de rode hoogspannings-LED ( ) op de meterbasis op om u te laten weten dat er een gevaarlijke spanning op de meterinvoer staat.

Flexibele stroomprobe

Om elektrische schokken te voorkomen, niet aanbrengen op of verwijderen van onder spanning staande gevaarlijke geleiders.

De hoogwaardige flexibele AC-stroomprobe maakt gebruik van het Rogowski-principe en wordt gebruikt voor nauwkeurige, niet-intrusieve meting van sinusvormige, gepulseerde en andere complexe golfvormen. De flexibele en lichtgewicht meetkop maakt een snelle en eenvoudige installatie mogelijk in moeilijk bereikbare gebieden en werkt goed met grote geleiders.
Zie "Stroommeting (flexibele stroomprobe)" voor meer informatie over de flexibele stroomprobe.

Automatische uitschakeling

De meter wordt uitgeschakeld als er gedurende 20 minuten geen knop wordt ingedrukt of de draaifunctieschakelaar wordt bediend. Als de meter wordt uitgeschakeld, zet u de draaifunctieschakelaar op OFF en vervolgens weer aan. Automatische uitschakeling is uitgeschakeld tijdens gebruik van de functie Min Max Gemiddeld. Om de automatische uitschakeling uit te schakelen, houdt u ingedrukt terwijl u de meter inschakelt.

Achtergrondverlichting

Druk op om de achtergrondverlichting in en uit te schakelen. De achtergrondverlichting gaat automatisch uit na 2 minuten. Om de functie voor automatisch uitschakelen van de achtergrondverlichting uit te schakelen, houdt u ingedrukt terwijl u de meter inschakelt.

Display Hold

Om de huidige displaywaarde vast te leggen en vast te houden, drukt u op tijdens het aflezen. Druk nogmaals op om terug te keren naar de live waarde.

MIN MAX GEMIDDELD

De modus Min Max Gemiddeld kan de minimale, maximale en gemiddelde waarden van een bepaald uitgangssignaal over een langere periode vastleggen.
Druk op om de modus Min Max Gemiddeld te activeren, druk nogmaals om te schakelen tussen de minimale en maximale waarden. Druk een derde keer om de gemiddelde waarde weer te geven. Om de modus Min Max Gemiddeld te verlaten, houdt u 2 seconden ingedrukt. Wanneer de modus Min Max Gemiddeld actief is, is de functie Automatische uitschakeling uitgeschakeld.

DC-stroomnulstelling

Druk op om eventuele DC-offset te verwijderen die de nauwkeurigheid van de DC-waarden kan beïnvloeden.

Inschakelstroom

Inschakelstroom is de stroomstoot die optreedt wanneer een elektrisch apparaat voor het eerst wordt ingeschakeld. De meter kan deze inschakelstroomwaarde vastleggen. Stroompieken van motoraandrijvingen zijn een voorbeeld van een dergelijke gebeurtenis. De inschakelstroomfunctie neemt ongeveer 400 samples over een periode van 100 ms en berekent de startstroom-enveloppe.

Indicatoren voor een bijna lege batterij

De meter gebruikt twee symbolen voor een bijna lege batterij: meter en remote . Wanneer meter verschijnt, moeten de batterijen in de meterbasis worden vervangen. Een bijna lege batterij in de meterbasis heeft invloed op de metingen. Wanneer remote wordt weergegeven, moeten de batterijen voor het verwijderbare display worden vervangen. Metingen worden niet beïnvloed door een bijna lege batterij in het display.

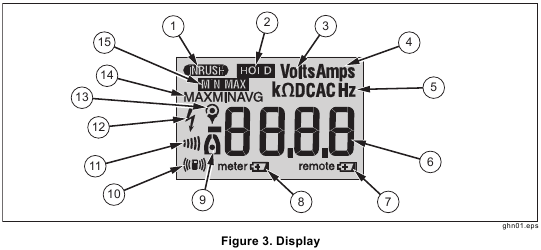

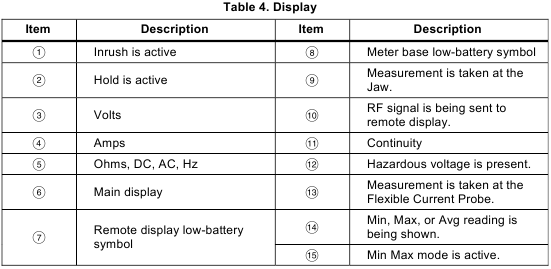

Display

Om alle segmenten op het display tegelijk te bekijken, drukt u op terwijl u de meter inschakelt. Zie Afbeelding 3 en Tabel 4.

Metingen

Opmerking
Verwijder vóór het eerste gebruik de batterij-isolator (klein stukje plastic tussen de batterijen en de batterijcontacten).

AC- en DC-stroom

Om elektrische schokken of persoonlijk letsel te voorkomen:

• Koppel bij het uitvoeren van stroommetingen de meetsnoeren los van de meter.
• Houd uw vingers achter de voelbare barrière. Zie figuur 2 en tabel 2.

Opmerking
Centreer bij het meten van stroom de geleider in de bek met behulp van de uitlijningsmarkeringen op de bek.

Voordat u DC-metingen verricht, drukt u op om correcte meetwaarden te waarborgen. Door de meter op nul te zetten, wordt de DC-offset uit de meetwaarde verwijderd. De nulfunctie werkt alleen in de draaischakelaarstand voor DC-stroommeting.

Opmerking
Zorg er vóór het nullen van de meter voor dat de bekken gesloten zijn en dat er zich geen geleider in de bek bevindt.

AC- of DC-stroom meten:

1. Draai de draaischakelaar naar de juiste functie. U zou op de display moeten zien, wat aangeeft dat de meting van de bek afkomstig is.
   Opmerking
   Wanneer de gemeten stroom < 0,5 A is, knippert de middelste punt in het display-pictogram aan en uit. Bij stroom > 0,5 A blijft de middelste punt continu branden.
2. Als u DC meet, wacht u tot de display is gestabiliseerd en drukt u vervolgens op om de meter op nul te zetten.
3. Open de bek door op de bekvrijgave te drukken en steek de geleider in de bek.
4. Sluit de bek en centreer de geleider met behulp van de uitlijningsmarkeringen.

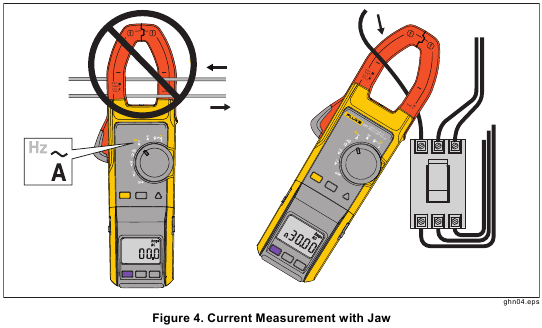

5. Bekijk de meetwaarde op de display. Zie figuur 4.


Opmerking
Stroom die in tegengestelde richtingen vloeit, heft elkaar op. Als de stroom in tegengestelde richtingen beweegt, plaatst u één geleider tegelijk in de klem. Zie figuur 4.

AC-stroom

Om mogelijk elektrische schokken of persoonlijk letsel te voorkomen:
Breng de flexibele stroomprobe niet aan rond of verwijder deze niet van GEVAARLIJKE LIVE-geleiders. Wees extra voorzichtig bij het aanbrengen en verwijderen van de flexibele stroomprobe. Schakel de te testen installatie spanningsloos of draag geschikte beschermende kleding.

Volg deze instructies om de flexibele stroomprobe te gebruiken:

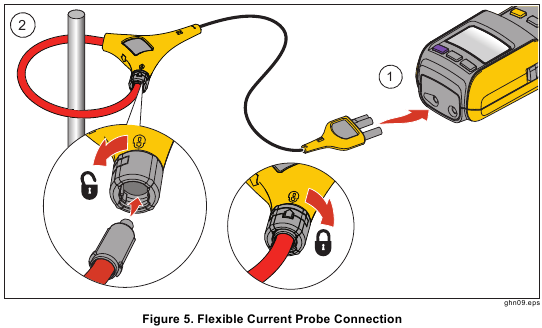

1. Sluit de flexibele stroomprobe aan op de meter. Zie figuur 5.
2. Sluit het flexibele deel van de flexibele stroomprobe rond de geleider aan. Als u het uiteinde van de flexibele stroomprobe opent om de aansluiting tot stand te brengen, moet u ervoor zorgen dat u deze sluit en vergrendelt. Zie het detail in figuur 5. U zou moeten kunnen horen en voelen dat het slot van de flexibele stroomprobe op zijn plaats klikt.
   Opmerking
   Centreer bij het meten van stroom de geleider in de flexibele stroomprobe. Vermijd indien mogelijk het uitvoeren van metingen in de buurt van andere stroomvoerende geleiders.
3. Houd de probeschakeling op meer dan 2,5 cm (1 inch) afstand van de geleider.
4. Draai de draaischakelaar naar . Wanneer de draaischakelaar in de juiste positie staat, verschijnt op de display, wat betekent dat de meetwaarden van de flexibele stroomprobe afkomstig zijn.
   Opmerking
   Wanneer de gemeten stroom < 0,5 A is, knippert de middelste punt in het display-pictogram ( ) aan en uit. Bij stroom > 0,5 A blijft de middelste punt continu branden.
5. Neem de stroomwaarde waar op de display van de meter.

Als de flexibele stroomprobe niet naar verwachting werkt:

1. Inspecteer het schakelsysteem om er zeker van te zijn dat het correct is aangesloten en gesloten, of op schade. Als er vreemd materiaal aanwezig is, sluit het schakelsysteem niet goed.
2. Inspecteer de kabel tussen de flexibele stroomprobe en de meter op schade.
3. Controleer of de draaischakelaar van de meter in de juiste positie staat ( ).

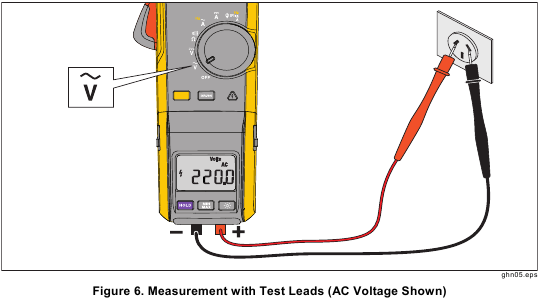

AC- en DC-spanning

AC- of DC-spanning meten:

1. Draai de draaischakelaar naar de juiste spanningsfunctie ( of ).
2. Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de -aansluiting. Zie figuur 6.

3. Meet de spanning door de probes op de gewenste testpunten van het circuit aan te raken. Bekijk de meetwaarde op de display.

Weerstand/Continuïteit

Weerstand of continuïteit meten:

1. Draai de draaischakelaar naar .
2. Schakel de stroom uit van het circuit dat wordt getest.
3. Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de -aansluiting.
4. Meet de weerstand door de probes op de gewenste testpunten van het circuit aan te raken.
5. Bekijk de meetwaarde op de display.

Als de weerstand < 30 Ω is, wordt continuïteit aangegeven door een continu klinkende zoemer. Als de display OL aangeeft, is het circuit open.

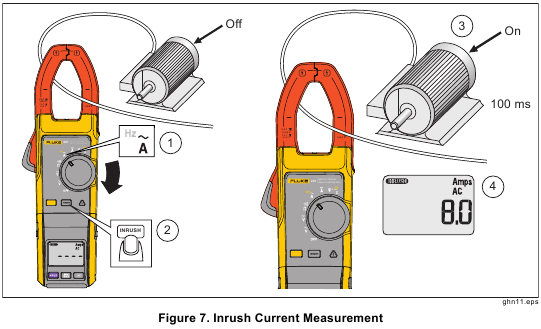

Inschakelstroommeting

(Bek en flexibele stroomprobe)
De meter kan de initiële inschakelstroom vastleggen bij het starten van een apparaat zoals een motor of een ballast voor verlichting. De inschakelstroom meten:

1. Met het te testen apparaat uitgeschakeld, draait u de draaischakelaar van de meter naar , of als de flexibele stroomprobe wordt gebruikt voor de meting.
2. Centreer de bek of flexibele stroomprobe rond de live-draad van het apparaat.
3. Druk op op de meter.
4. Schakel het te testen apparaat in. De inschakelstroom (piek) wordt op de display van de meter weergegeven. Zie figuur 7.


Frequentiemeting

(Bek en flexibele stroomprobe)
Frequentie meten:

1. Draai de draaischakelaar van de meter naar of als de flexibele stroomprobe wordt gebruikt voor de meting.
2. Centreer de bek of flexibele stroomprobe rond de meetbron.
3. Druk op op de meter om naar Hz te schakelen. De frequentie wordt op de display van de meter weergegeven.

Onderhoud

Om mogelijk elektrische schokken of persoonlijk letsel te voorkomen, mogen reparaties of onderhoud die niet in deze handleiding worden beschreven, alleen worden uitgevoerd door gekwalificeerd personeel.

Het instrument en de flexibele stroomprobe reinigen

Om elektrische schokken te voorkomen, moet u alle ingangssignalen verwijderen voordat u gaat reinigen.

Gebruik geen aromatische koolwaterstoffen of gechloreerde oplosmiddelen voor de reiniging om schade aan de meter te voorkomen. Deze oplossingen reageren met de kunststoffen die in de meter worden gebruikt. Dompel de meter niet onder in water.

Reinig de instrumentbehuizing met een vochtige doek en een mild reinigingsmiddel.

De batterij vervangen

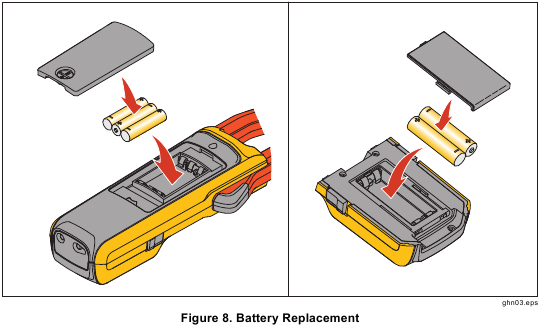

De batterijen in de meterbehuizing vervangen, zie figuur 8:

1. Schakel de meter uit.
2. Gebruik een schroevendraaier met een platte kop om de schroef van het batterijklepje op de meterbasis los te draaien en verwijder het klepje van de onderkant van de behuizing.
3. Verwijder de batterijen.
4. Vervang de batterijen door drie nieuwe AAA-batterijen.
5. Plaats het batterijklepje terug op de onderkant van de behuizing en draai de schroef vast.

De batterijen in de displaymodule vervangen, zie figuur 8:

1. Schakel de meter uit.
2. Verwijder de displaymodule met behulp van de twee vergrendelingen aan de zijkant van de meter.
3. Aan de onderkant van de displaymodule bevindt zich een vlak gedeelte in het midden van de module. Duw met uw duim naar beneden en schuif het klepje naar u toe om het batterijcompartiment te openen,
4. Verwijder de batterijen.
5. Vervang de batterijen door twee nieuwe AAA-batterijen.
6. Schuif het batterijklepje terug op zijn plaats.
7. Plaats de displaymodule in de meterbasis en schakel de meter in.

Door de gebruiker te vervangen onderdelen

Tabel 5. Door de gebruiker te vervangen onderdelen

Specificaties

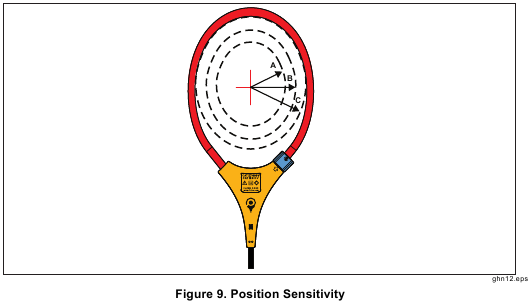

Positiegevoeligheid (zie afbeelding 9)
