Fluke 945 - Handleiding geluidsniveaumeter

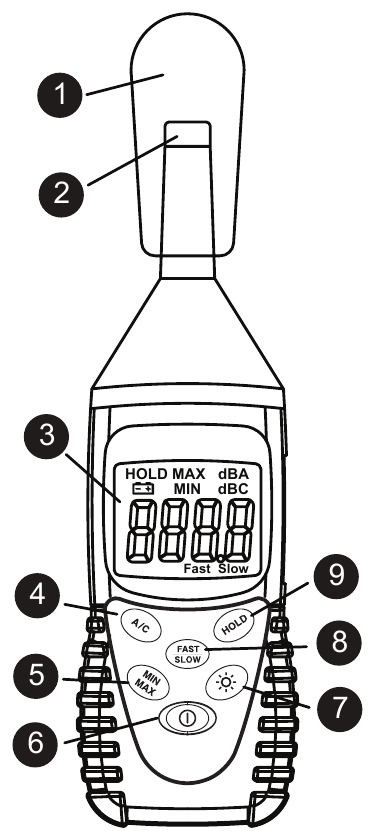

OVERZICHT

1. Windscherm
2. Microfoon
3. LCD-scherm
4. Selectieknop frequentieweging
5. Maximum-/minimumknop
6. Aan/uitknop
7. Knop achtergrondverlichting
8. Selectieknop tijdweging
9. Data Hold-knop

SYMBOLEN

De volgende symbolen worden gebruikt op het product en in deze handleiding.

Symbool	Beschrijving
	WAARSCHUWING. RISICO OP GEVAAR.
	Raadpleeg de gebruikersdocumentatie.
	Batterij of batterijcompartiment.
	Voldoet aan relevante Zuid-Koreaanse EMC-normen.
	Voldoet aan relevante Australische veiligheids- en EMC-normen.
	Voldoet aan de richtlijnen van de Europese Unie.
	Dit product voldoet aan de markeringsvereisten van de WEEE-richtlijn. Het aangebrachte label geeft aan dat u dit elektrische/elektronische product niet bij het huishoudelijk afval mag weggooien. Productcategorie: Met verwijzing naar de soorten apparatuur in bijlage I van de WEEE-richtlijn, is dit product ingedeeld als categorie 9 "Bewakings- en besturingsinstrumentatie". Gooi dit product niet weg als ongesorteerd gemeentelijk afval.

en voorzorgsmaatregelen

• Gebruik het windscherm op de microfoon bij windsnelheden van meer dan 10 m/sec (22,3 mph).
• Gebruik A-weging voor algemene geluidsniveaumetingen. Gebruik C-weging om de laagfrequente inhoud van ruis te controleren. Als het C-gewogen niveau veel hoger is dan het A-gewogen niveau, is er een grote hoeveelheid laagfrequente ruis
• Gebruik de FAST-modus voor normale metingen. Gebruik de SLOW-modus om het gemiddelde niveau van fluctuatieruis te controleren.

UITPAKKEN EN INSPECTIE

Uw verzenddoos moet het volgende bevatten:
1 Fluke-945 geluidsniveaumeter
1 9-voltsbatterij
1 Gebruikershandleiding

Als een van de items beschadigd is of ontbreekt, stuur dan het volledige pakket terug naar de plaats van aankoop voor een omruiling.

INLEIDING

Deze geluidsniveaumeter is ontworpen om te voldoen aan de meetvereisten van veiligheidsingenieurs, gezondheids-, industriële veiligheidsbureaus en kwaliteitscontrole in verschillende omgevingen. Dit apparaat voldoet aan de IEC651 type 2-, ANSI S1.4 type 2-, JISC1502-vereisten voor geluidsniveaumeters.

WERKING

1. Druk op de knop om het apparaat AAN te zetten.
2. Selecteer de gewenste reactietijd en weging. Als de geluidsbron bestaat uit korte uitbarstingen of alleen geluidspieken opvangt, stel de reactie dan in op FAST. Gebruik de langzame instelling om het gemiddelde geluidsniveau te meten. Selecteer A-weging voor het algemene ruisgeluidsniveau en C-weging voor het meten van het geluidsniveau van akoestisch materiaal.
3. Houd het instrument comfortabel in de hand of bevestig het op een statief en richt de microfoon op de vermoedelijke geluidsbron, het geluidsdrukniveau wordt weergegeven.

MIN/MAX

De MIN/MAX-functie leest en actualiseert het display om de maximale of minimale waarde weer te geven die is gemeten nadat u op de MIN/MAX-knop hebt gedrukt. Elke keer dat op de knop wordt gedrukt, wisselt de meter tussen MAX en MIN. Houd de MIN/MAX-knop langer dan 2 seconden ingedrukt om deze functie uit te schakelen.

VASTHOUDEN

Bevriest de waarde die op het LCD-scherm wordt weergegeven op het moment dat de knop wordt ingedrukt. Om deze knopfunctie te gebruiken, stelt u de meter in voor het type meting en het gewenste bereik voordat u op de knop drukt.

Achtergrondverlichting

Druk op de knop om de achtergrondverlichting van het display in te schakelen voor gemakkelijk aflezen in donkere omgevingen. Houd langer dan 1 seconde ingedrukt om de achtergrondverlichting uit te schakelen, die echter na 15 seconden automatisch wordt uitgeschakeld.

Kalibratieprocedures

Met behulp van een standaard akoestische kalibrator (94 dB, 1 kHz sinusgolf)

1. Stel de meter in op dBA en FAST.
2. Steek de microfoonmond voorzichtig in het insteekgat van de kalibrator.
3. Druk op de A/C-knop en druk vervolgens op de HOLD-knop, houd de 2 knoppen tegelijkertijd langer dan 1 seconde ingedrukt. Het LCD-scherm zal knipperen om de kalibratie te bevestigen.
4. Wanneer het LCD-scherm knippert, laat u de A/C- en de HOLD-knop los. De geluidsniveau-meter geeft 94,0 dBA weer. De kalibratie is voltooid.
5. Het kalibratieproces van 94 dB kan worden herhaald totdat de meter 94,0 dB aangeeft. Herkalibratiecyclus: 1 jaar.

SPECIFICATIES

Algemeen

Display:	4-cijferig LCD-scherm
Microfoon:	1/2 inch elektretcondensatormicrofoon
Indicatie batterij bijna leeg:	Vervang de batterij wanneer op het LCD-scherm het volgende wordt weergegeven:
Voeding:	9V NEDA 1604, IEC 6LR61
Levensduur batterij:	Ca. 50 uur (alkalinebatterij)
Automatische uitschakeling:	Ca. 5 min
Omgeving:	Gebruik binnenshuis, < 2000 m
Temperatuur / Vochtigheid bij gebruik:	5 °C tot 40 °C (41 °F tot 104 °F); < 80% RV
Opslag:	-10 °C tot 60 °C (14 °F tot 140 °F); < 70% RV
Afmetingen:	200 x 55 x 38 mm (7,8 x 2,2 x 1,5 inch)
Gewicht:	233 g (0,5 lb.) Inclusief batterij

Elektrisch (audio)

Elektromagnetische compatibiliteit (EMC)
Internationaal - IEC 61326-1: Draagbaar; CISPR 11: Groep 1, klasse A.
Groep 1: Apparatuur heeft opzettelijk gegenereerde en/of gebruikt geleidend gekoppelde radiofrequentie-energie die nodig is voor de interne functie van de apparatuur zelf.
Klasse A: Apparatuur is geschikt voor gebruik in alle vestigingen behalve huishoudelijke en rechtstreeks daarmee verbonden vestigingen.
Korea (KCC) - Klasse A-apparatuur (industriële radio- en communicatieapparatuur)
Klasse A: Apparatuur voldoet aan de eisen voor industriële elektromagnetische golfapparatuur en de verkoper of gebruiker moet er nota van nemen. Deze apparatuur is bedoeld voor gebruik in bedrijfsomgevingen en niet voor gebruik in woningen.

ONDERHOUD EN REPARATIE

Als er een storing lijkt op te treden tijdens de werking van de meter, moeten de volgende stappen worden uitgevoerd om de oorzaak van het probleem te isoleren.

1. Controleer de batterij. Vervang de batterij onmiddellijk wanneer het symbool op het LCD-scherm verschijnt.
2. Bekijk de bedieningsinstructies voor mogelijke fouten in de bedienings-procedure.

Behalve het vervangen van de batterij, mag de reparatie van de meter alleen worden uitgevoerd door een door de fabriek erkend servicecentrum of door ander gekwalificeerd personeel voor instrumentenservice. Het voorpaneel en de behuizing kunnen worden gereinigd met een milde oplossing van reinigingsmiddel en water. Spaarzaam aanbrengen met een zachte doek en volledig laten drogen voor gebruik. Gebruik geen aromatische koolwaterstoffen of gechloreerde oplosmiddelen voor het reinigen.

BATTERIJ VERVANGEN

1. Schakel de meter uit en schuif het batterijklepje eruit. Vervang de batterij door een NEDA-type 1604 (IEC 6LR61) of een gelijkwaardige 9V alkalinebatterij. Plaats het klepje terug.
2. Verwijder de batterij wanneer de Fluke-945 langere tijd niet wordt gebruikt.

BEPERKTE GARANTIE EN BEPERKING VAN AANSPRAKELIJKHEID

Elk Fluke-product heeft een garantie op defecten in materiaal en vakmanschap bij normaal gebruik en onderhoud. De garantieperiode is één jaar en begint op de verzenddatum. Op onderdelen, productreparaties en diensten wordt 90 dagen garantie gegeven. Deze garantie geldt uitsluitend voor de oorspronkelijke koper of eindgebruiker van een door Fluke geautoriseerde wederverkoper en is niet van toepassing op zekeringen, wegwerpbatterijen of op producten die naar de mening van Fluke zijn misbruikt, gewijzigd, verwaarloosd, verontreinigd of beschadigd door een ongeval of abnormale bedrijfs- of behandelingsomstandigheden. Fluke garandeert dat software in wezen zal werken in overeenstemming met de functionele specificaties gedurende 90 dagen en dat deze correct is opgenomen op niet-defecte media. Fluke garandeert niet dat de software foutloos zal werken of zonder onderbrekingen zal werken.
Door Fluke geautoriseerde wederverkopers verlenen deze garantie op nieuwe en ongebruikte producten uitsluitend aan eindgebruikers, maar hebben geen bevoegdheid om namens Fluke een grotere of afwijkende garantie te verlenen. Garantieondersteuning is alleen beschikbaar als het product is gekocht via een door Fluke geautoriseerd verkooppunt of als de koper de toepasselijke internationale prijs heeft betaald. Fluke behoudt zich het recht voor om de koper te factureren voor invoerkosten van reparatie-/vervangingsonderdelen wanneer een product dat in het ene land is gekocht, wordt ingediend voor reparatie in een ander land.
De garantieverplichting van Fluke is naar keuze van Fluke beperkt tot terugbetaling van de aankoopprijs, gratis reparatie of vervanging van een defect product dat binnen de garantieperiode wordt geretourneerd aan een door Fluke geautoriseerd servicecentrum.
Om garantieservice te verkrijgen, neemt u contact op met het dichtstbijzijnde door Fluke geautoriseerde servicecentrum om informatie over de retourautorisatie te verkrijgen. Stuur het product vervolgens naar dat servicecentrum, met een beschrijving van het probleem, gefrankeerd en verzekerd (FOB Destination). Fluke aanvaardt geen risico voor schade tijdens transport. Na reparatie onder garantie wordt het product teruggezonden naar de koper, transport vooraf betaald (FOB Destination). Als Fluke vaststelt dat de storing is veroorzaakt door nalatigheid, misbruik, verontreiniging, wijziging, een ongeluk of abnormale bedrijfs- of behandelingsomstandigheden, inclusief overspanningsstoringen veroorzaakt door gebruik buiten de gespecificeerde classificatie van het product, of normale slijtage van mechanische onderdelen, zal Fluke een schatting van de reparatiekosten geven en een autorisatie verkrijgen voordat het werk begint. Na de reparatie wordt het product teruggezonden naar de koper, transport vooraf betaald, en de koper wordt gefactureerd voor de reparatie- en retourtransportkosten (FOB Shipping Point).
DEZE GARANTIE IS DE ENIGE EN EXCLUSIEVE VERHAALSMOGELIJKHEID VAN DE KOPER EN VERVANGT ALLE ANDERE GARANTIES, EXPLICIET OF IMPLICIET, INCLUSIEF MAAR NIET BEPERKT TOT ENIGE IMPLICIETE GARANTIE VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. FLUKE IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES, INCLUSIEF VERLIES VAN GEGEVENS, VOORTVLOEIEND UIT ENIGE OORZAAK OF THEORIE.
Omdat sommige landen of staten de beperking van de duur van een impliciete garantie, of de uitsluiting of beperking van incidentele of gevolgschade niet toestaan, zijn de beperkingen en uitsluitingen van deze garantie mogelijk niet van toepassing op elke koper. Als een bepaling van deze garantie ongeldig of niet-afdwingbaar wordt verklaard door een rechtbank of andere beslisser van bevoegde jurisdictie, heeft dit geen invloed op de geldigheid of afdwingbaarheid van enige andere bepaling.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.
Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
The Netherlands
Om uw product online te registreren, gaat u naar http://register.fluke.com

© 2009-2018 Fluke Corporation, Alle rechten voorbehouden. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle productnamen zijn handelsmerken van hun respectievelijke bedrijven.
