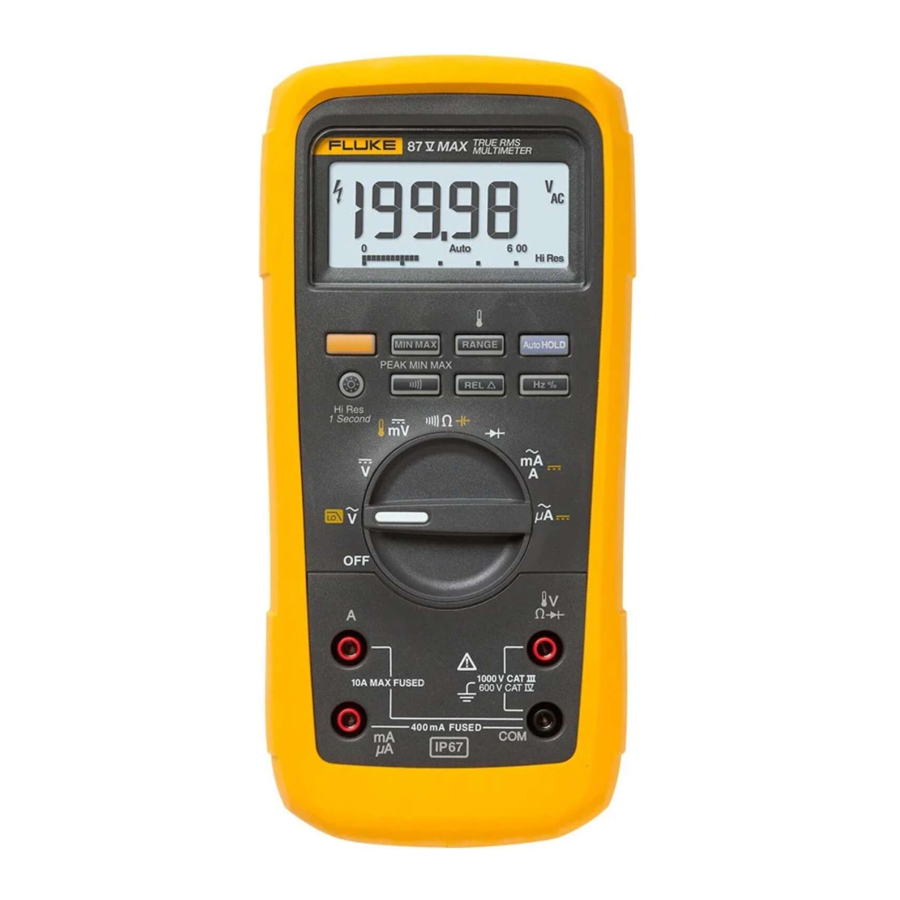

Fluke 87V MAX handleiding

Inleiding

Voer de prestatietests of kalibratieprocedures niet uit, tenzij u hiervoor gekwalificeerd bent, om elektrische schokken of letsel te voorkomen.
De informatie in dit document is uitsluitend bedoeld voor gebruik door gekwalificeerd personeel.
Dit document bevat procedures voor afstelling en prestatietests voor de Fluke 87V MAX Digital Multimeter (de meter).
Raadpleeg de 87V MAX-gebruikershandleiding voor volledige bedieningsinstructies.

Contactinformatie

Neem als volgt telefonisch contact op met Fluke:

• Technische ondersteuning VS: 1-800-44-FLUKE (1-800-443-5853)
• Kalibratie/reparatie VS: 1-888-99-FLUKE (1-888-993-5853)
• Canada: 1-800-36-FLUKE (1-800-363-5853)
• Europa: +31 402-675-200
• Japan: +81-3-6714-3114
• Singapore: +65-6799-5566
• China: +86-400-921-0835
• Brazilië: +55-11-3530-8901
• Overal ter wereld: +1-425-446-5500

Of bezoek de website van Fluke op www.fluke.com.
Om uw product te registreren, gaat u naar http://register.fluke.com.
Om de nieuwste handleiding aan te vullen, te bekijken, af te drukken of te downloaden, gaat u naar http://us.fluke.com/usen/support/manuals.

Veiligheidsinformatie

Algemene veiligheidsinformatie vindt u in het gedrukte document met veiligheidsinformatie dat bij het product wordt geleverd en op www.fluke.com. Meer specifieke veiligheidsinformatie wordt vermeld waar van toepassing.

Algemene specificaties

Maximale spanning tussen een
willekeurige aansluiting en aardaansluiting: 1000 V rms
Zekeringbeveiliging voor mA- of μA-ingangen: 0,44 A, 1000 V, IR 10 kA
Zekeringbeveiliging voor A-ingangen: 11 A, 1000 V, IR 17 kA

Display
Digitaal: 6000 counts, updates 4/sec / 19.999 counts in hoge-resolutiemodus
Bargraph: 33 segmenten; updates 40/sec

Hoogte
Gebruik: 2000 meter
Opslag: 10.000 meter

Temperatuur
Gebruik: -15 °C tot 55 °C, tot -40 °C gedurende 20 minuten bij gebruik vanuit 20 °C
Opslag: -55 °C tot 85 °C (zonder batterij)
-55 °C tot 60 °C (met batterij)

Temperatuurcoëfficiënt: 0,05 X (gespecificeerde nauwkeurigheid) / °C (<18 °C of >28 °C)

Veiligheid: IEC 61010-1: vervuilingsgraad 2
IEC 61010-2-033: CAT III 1000 V, CAT IV 600 V

Elektromagnetische compatibiliteit (EMC): in een RF-veld van 3 V/m is nauwkeurigheid = gespecificeerde nauwkeurigheid +20 counts, behalve 600 μA dc bereikt de totale nauwkeurigheid = gespecificeerde nauwkeurigheid +60 counts. Temperatuur niet gespecificeerd.
Internationaal: IEC 61326-1: draagbare elektromagnetische omgeving CISPR 11: Groep 1, klasse A
Groep 1: apparatuur heeft opzettelijk radiofrequentie-energie gegenereerd en/of gebruikt die conductief is gekoppeld en die noodzakelijk is voor de interne functie van de apparatuur zelf.
Klasse A: apparatuur is geschikt voor gebruik in alle vestigingen, behalve huishoudelijke en die welke rechtstreeks zijn aangesloten op een laagspanningsvoedingsnetwerk dat gebouwen levert die worden gebruikt voor huishoudelijke doeleinden. Er kunnen potentiële problemen zijn bij het waarborgen van elektromagnetische compatibiliteit in andere omgevingen als gevolg van geleide en uitgestraalde storingen.

Deze apparatuur is niet bedoeld voor gebruik in woonomgevingen en biedt mogelijk geen adequate bescherming voor radio-ontvangst in dergelijke omgevingen.
Emissies die de vereiste niveaus van CISPR 11 overschrijden, kunnen optreden wanneer de apparatuur is aangesloten op een testobject.
Korea (KCC): klasse A-apparatuur (industriële radio- en communicatieapparatuur)
Klasse A: apparatuur voldoet aan de vereisten voor industriële elektromagnetische golfapparatuur en de verkoper of gebruiker moet hierop letten. Deze apparatuur is bedoeld voor gebruik in bedrijfsomgevingen en niet voor gebruik in woningen.
VS (FCC): 47 CFR 15 subdeel B. Dit product wordt beschouwd als een vrijgesteld apparaat per clausule 15.103. In een RF-veld van 3 V/M is nauwkeurigheid = gespecificeerde nauwkeurigheid +20 counts, behalve 600 μA dc bereikt de totale nauwkeurigheid = gespecificeerde nauwkeurigheid +60 counts. Temperatuur niet gespecificeerd
Relatieve vochtigheid: 0% tot 95% (0 °C tot 35 °C)
0% tot 70% (35 °C tot 55 °C)
Batterijtype: 3 AA alkalinebatterijen, NEDA 15A IEC LR6
Levensduur batterij: 800 uur typisch zonder achtergrondverlichting (alkaline)
Trilling: conform MIL-PRF-28800 voor een instrument van klasse 2
Afmetingen (H x B x L): 1,8 inch x 3,7 inch x 7,7 inch (4,6 cm x 9,4 cm x 19,7 cm)
Afmetingen met holster: 2,4 inch x 4,3 inch x 8,5 inch (6,0 cm x 10,1 cm x 21,5 cm)
Gewicht: 1,14 lb (517,1 g)
Gewicht met holster en Flex-Stand: 1,54 lb (698,5 g)
IP-classificatie: IEC 60529: IP67

Gedetailleerde specificaties

Voor alle gedetailleerde specificaties:
De nauwkeurigheid is gespecificeerd voor 2 jaar na kalibratie, bij bedrijfstemperaturen van 18°C tot 28°C, met een relatieve luchtvochtigheid van 0% tot 95%. Nauwkeurigheidsspecificaties hebben de vorm van ±([% van de meting] + [Aantal minst significante cijfers]). Voor de 4 ½-cijfermodus vermenigvuldigt u het aantal minst significante cijfers (counts) met 10.

AC-spanning
AC-omzettingen zijn AC-gekoppeld en geldig van 3% tot 100% van het bereik.

^[1] Gebruik onder 30 Hz een smoothing-functie. Voeg onder 20 Hz 0,6% toe.
^[2] Voeg onder 10% van het bereik 12 counts toe.
^[3] Frequentiebereik: 1 tot 2,5 kHz
^[4] De specificatie stijgt van -1% naar -6% bij 440 Hz wanneer het filter wordt gebruikt.

DC-spanning, geleiding en weerstand

^[1] Voeg 0,5% van de meting toe bij metingen boven 30 MΩ in het bereik van 50 MΩ, en 20 counts onder 33 nS in het bereik van 60 nS.
^[2] Bij gebruik van de rel-functie om offsets te compenseren.

Temperatuur

^[1] Bevat niet de fout van de thermokoppelprobe.
^[2] De nauwkeurigheidsspecificatie gaat uit van een omgevingstemperatuur die stabiel is tot ± 1°C. Bij veranderingen in de omgevingstemperatuur van ± 5°C is de nominale nauwkeurigheid na 2 uur van toepassing.

AC-stroom

^[1] AC-omzettingen zijn AC-gekoppeld en gekalibreerd op de rms-waarde van een sinusgolfingang.
^[2] 400 mA continu. 600 mA gedurende maximaal 18 uur.
^[5] 10 A continu tot 35°C. <20 minuten aan, 5 minuten uit bij 35°C tot 55°C. >10 A tot 20 A gedurende maximaal 30 seconden, 5 minuten uit.
^[6] >10 A nauwkeurigheid niet gespecificeerd.

DC-stroom

^[1] 400 mA continu. 600 mA gedurende maximaal 18 uur.
^[2] 10 A continu tot 35°C. <20 minuten aan, 5 minuten uit bij 35°C tot 55°C. >10 A tot 20 A gedurende maximaal 30 seconden, 5 minuten uit.
^[3] >10 A nauwkeurigheid niet gespecificeerd.

Capaciteit

^[1] Met een filmcondensator of beter, met behulp van de rel-modus om de restwaarde op nul te zetten.

Diode

Frequentie

Frequentietellergevoeligheid en triggerniveaus

Duty cycle (Vdc en mVdc)

^[1] 0,5 Hz tot 200 kHz, pulsbreedte >2 μs. Het pulsbreedtebereik wordt bepaald door de frequentie van het signaal.

Ingangskarakteristieken

Functie	Overbelastingsbeveiliging [1]	Ingangsimpedantie (nominaal)	Common-mode onderdrukkingsverhouding (1 kΩ onbalans)		Normale-mode onderdrukking
	1000 V rms	10 MΩ <100 pF	> 120 dB bij dc, 50 Hz of 60 Hz		> 60 dB bij 50 Hz of 60 Hz
	1000 V rms		> 120 dB bij dc, 50 Hz of 60 Hz		> 60 dB bij 50 Hz of 60 Hz
	1000 V rms	10 MΩ < 100 pF (ac-gekoppeld)	> 60 dB, dc tot 60 Hz
		Open-circuit testspanning	Volledige schaalspanning		Typische kortsluitstroom
			Tot 6 MΩ	50 MΩ of 60 nS	600 Ω	6 kΩ	60 kΩ	600 kΩ	6 MΩ	50 MΩ
Ω	1000 V rms	<2,8 V dc	<850 mV dc	<1,3 V dc	500 μA	100 μA	10 μA	1 μA	0,2 μA	0,1 μA
	1000 V rms	<2,8 V dc	2,200 V dc		1,0 mA typisch

^[1] 10 6 V Hz Max

MIN MAX-opname

^[1] Voor repetitieve pieken: 1 ms voor afzonderlijke gebeurtenissen.

Basisonderhoud

Om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen:

• Verwijder de ingangssignalen voordat u het Product reinigt.
• Gebruik het Product niet met verwijderde afdekkingen of een open behuizing. Er bestaat een mogelijkheid op blootstelling aan gevaarlijke spanning.
• Gebruik uitsluitend gespecificeerde vervangingsonderdelen.
• Laat een erkende technicus het Product repareren.

Algemeen onderhoud
Veeg de behuizing periodiek af met een vochtige doek en een mild schoonmaakmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.
Vuil of vocht in de aansluitingen kan de metingen beïnvloeden en de Input Alert-functie ten onrechte activeren. Reinig de aansluitingen als volgt:

1. Schakel de meter uit en verwijder alle meetsnoeren.
2. Schud eventueel vuil uit de aansluitingen.
3. Doordrenk een schoon wattenstaafje met een mild reinigingsmiddel en water. Beweeg het wattenstaafje in elke aansluiting. Droog elke aansluiting met perslucht om het water en het reinigingsmiddel uit de aansluitingen te persen.

Statische elektriciteit
Halfgeleiders en geïntegreerde circuits kunnen worden beschadigd door elektrostatische ontlading tijdens de hantering. Deze mededeling legt uit hoe u schade aan deze componenten kunt minimaliseren.

1. Begrijp het probleem.
2. Leer de richtlijnen voor een correcte behandeling.
3. Gebruik de juiste procedures, verpakkingen en werkbanktechnieken.
   Volg deze werkwijzen om schade aan statisch gevoelige onderdelen te minimaliseren.

Om elektrische schokken of persoonlijk letsel te voorkomen. Schakel het product en alle actieve circuits uit voordat u een productbehuizing opent, printplaten of componenten aanraakt of hanteert.

• Minimaliseer de hantering.
• Hanteer statisch gevoelige onderdelen bij niet-geleidende randen.
• Schuif statisch gevoelige componenten niet over een oppervlak.
• Hanteer plug-in modules uitsluitend bij de niet-geleidende randen.
• Raak open-edge connectoren nooit aan, behalve op een statisch-vrije werkplek.

• Bewaar onderdelen in de originele containers tot ze klaar zijn voor gebruik.
• Gebruik statisch afschermende containers voor hantering en transport.
• Vermijd plastic, vinyl en Styrofoam ® in de werkruimte.

• Hanteer statisch gevoelige onderdelen uitsluitend op een statisch-vrije werkplek.
• Plaats kortsluitstrips op de rand van de connector om de geïnstalleerde statisch gevoelige onderdelen te helpen beschermen.
• Gebruik uitsluitend anti-statische soldeerextractiegereedschappen.
• Gebruik uitsluitend geaarde soldeerbouten.

Zekeringtest

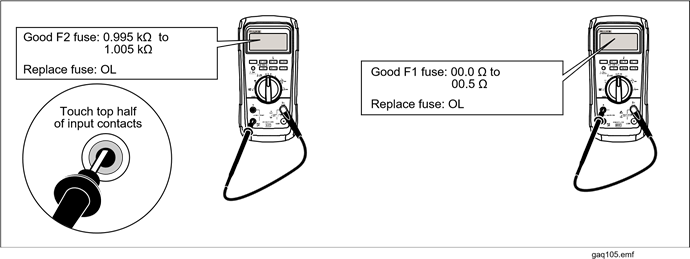

Zoals weergegeven in Afbeelding 1, met de meter in de functie, steekt u een meetsnoer in de aansluiting en plaatst u de meetpunt van het andere uiteinde van het meetsnoer tegen het metaal van de stroomingangsaansluiting. Als "" in het display verschijnt, is de meetpunt te ver in de ampère-ingangsaansluiting gestoken. Trek de draad een beetje terug totdat het bericht verdwijnt en OL of een weerstandsmeting in het display verschijnt. De weerstandswaarde moet zijn zoals weergegeven in Afbeelding 1. Als de tests andere waarden geven dan die worden weergegeven, laat u de meter nakijken.

Om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen:

• Vervang een doorgebrande zekering uitsluitend door exact dezelfde om de bescherming tegen vlambogen te behouden.
• Gebruik uitsluitend de gespecificeerde vervangende zekeringen.

Afbeelding 1. Stroomzekeringtest

De batterijen vervangen
Vervang de batterijen door drie AA-batterijen (NEDA 15A IEC LR6).

Om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen:

• Batterijen bevatten gevaarlijke chemicaliën die brandwonden kunnen veroorzaken of kunnen exploderen. Als blootstelling aan chemicaliën optreedt, reinig dan met water en zoek medische hulp.
• Repareer het product vóór gebruik als de batterij lekt. Batterijlekkage kan een schokgevaar opleveren of het product beschadigen.
• Plaats batterijcellen en batterijpakketten niet in de buurt van hitte of vuur. Niet in de zon leggen.
• MSHA goedgekeurd voor gebruik met uitsluitend drie Energizer P/N E91 of drie Duracell P/N MN1500 1,5 volt, "AA" alkalinebatterijen. Alle cellen moeten tegelijkertijd worden vervangen door identieke onderdeelnummers in ruimtes met verse lucht.

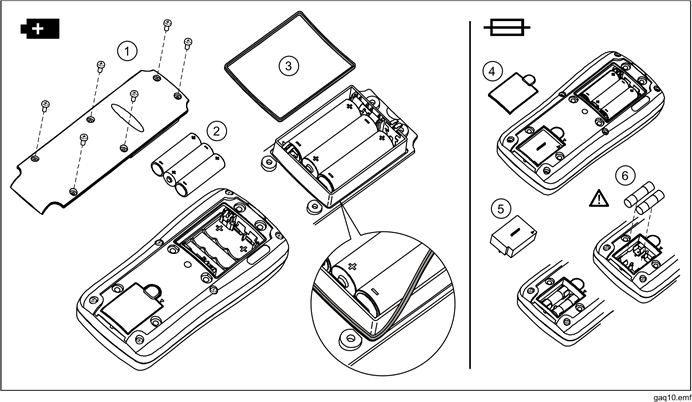

Vervang de batterij als volgt, zie Afbeelding 2:

1. Zet de draaischakelaar op OFF en verwijder de meetsnoeren uit de aansluitingen.
2. Verwijder de zes kruiskopschroeven uit de onderkant van de behuizing en verwijder het batterijklepje ().
   Opmerking
   Zorg er bij het optillen van het batterijklepje voor dat de rubberen pakking aan de barrière van het batterijcompartiment blijft bevestigd.
3. Verwijder de drie batterijen en vervang alle drie door AA-alkalinebatterijen ().
4. Zorg ervoor dat de pakking van het batterijcompartiment () correct is geïnstalleerd rond de buitenrand van de barrière van het batterijcompartiment.
5. Plaats het batterijklepje terug door de barrière van het batterijcompartiment uit te lijnen met het batterijcompartiment.
6. Zet de klep vast met de zes kruiskopschroeven.

De zekeringen vervangen
Raadpleeg Afbeelding 2 en onderzoek of vervang de zekeringen van de meter als volgt:

1. Zet de draaischakelaar op OFF en verwijder de meetsnoeren uit de aansluitingen.
2. Raadpleeg stap 2 onder het gedeelte De batterijen vervangen hierboven om het batterijklepje te verwijderen.
3. Verwijder de afdichting van het zekeringcompartiment () uit het zekeringcompartiment.
4. Til voorzichtig de deur van het zekeringcompartiment () uit het zekeringcompartiment.
5. Verwijder de zekering door voorzichtig één uiteinde los te wrikken en vervolgens de zekering uit de beugel te schuiven ().
6. Installeer UITSLUITEND gespecificeerde vervangende zekeringen met de ampère-, spannings- en snelheidsclassificaties die in Tabel 5 worden weergegeven. De 440-mA-zekering is korter dan de 10-A-zekering. Let voor de juiste plaatsing van elke zekering op de markering op de printplaat onder elke zekering.
7. Plaats de deur van het zekeringcompartiment terug door de pijl op de zekeringdeur uit te lijnen met de pijl op de onderkant van de behuizing en de deur in het zekeringcompartiment te laten zakken.
8. Plaats de afdichting van het zekeringcompartiment terug door het lipje op de afdichting uit te lijnen met de omtrek op de onderkant van de behuizing. Zorg ervoor dat de afdichting () goed is geplaatst.
9. Raadpleeg de stappen vier tot en met zes onder het gedeelte De batterijen vervangen hierboven om het batterijklepje terug te plaatsen.

Afbeelding 2. Batterij- en zekeringvervanging

Prestatie testen

Om elektrische schokken te voorkomen, mag u de prestatie testprocedures niet uitvoeren tenzij de meter volledig is gemonteerd.
De volgende prestatie testen verifiëren de volledige werking van de meter en controleren de nauwkeurigheid van elke meterfunctie aan de hand van de specificaties.
Prestatie testen moeten halfjaarlijks worden uitgevoerd om ervoor te zorgen dat de meter binnen de nauwkeurigheidsspecificaties valt. Als de meter een onderdeel van de test niet doorstaat, is kalibratie en/of reparatie aangewezen.
In de prestatie testen wordt de meter aangeduid als het te testen apparaat (DUT).

Vereiste apparatuur
Tabel 1 geeft een overzicht van de apparatuur die nodig is om een prestatie test op de meter uit te voeren.

Tabel 1. Vereiste apparatuur

De nauwkeurigheid van de meter testen

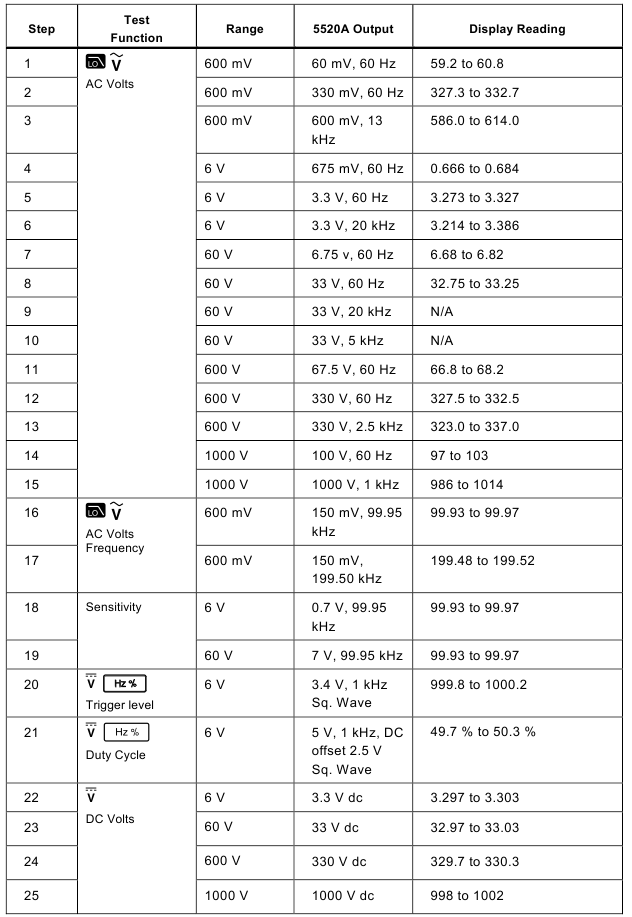

Voer de stappen in Tabel 2 uit om de nauwkeurigheid van de meter te testen.

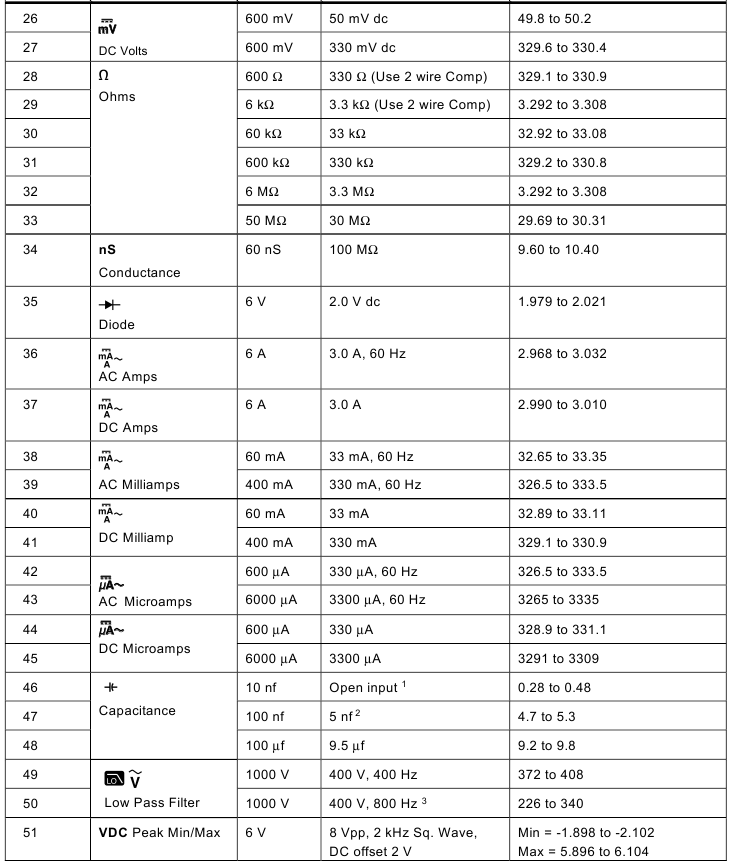

Tabel 2. Nauwkeurigheidstests

^[1] Verwijder meetsnoeren van het apparaat.
^[2] Gebruik REL om te compenseren voor interne meter- en snoercapaciteit (moet meetsnoeren van de kalibrator loskoppelen voordat REL wordt ingedrukt)
^[3] De nauwkeurigheid van de meter is niet gespecificeerd bij deze ingangssignaal frequentie met geselecteerd laagdoorlaatfilter. De weergegeven displaywaarde controleert of het laagdoorlaatfilter actief is en een verwachte roll-off curve volgt.
^[4] Om een nauwkeurige meting te garanderen, moeten de meter en de thermokoppeladapter dezelfde temperatuur hebben. Nadat u de thermokoppeladapter op de meter hebt aangesloten, moet u de meting laten stabiliseren voordat u de displaywaarde registreert.

Kalibratieaanpassingen

Voer de kalibratieaanpassingsprocedure uit als de meter niet slaagt voor prestatietests. Als de aanpassingsroutine wordt onderbroken voordat deze is voltooid, worden er geen wijzigingen aangebracht in de kalibratieconstanten die in het geheugen zijn opgeslagen. Hieronder volgt een uitleg van de drukknopfuncties en -vereisten om de CAL-modus te openen.

Drukknopfuncties in Cal-modus

• De CAL-modus wordt gestart door de MINMAX-drukknop ingedrukt te houden bij het opstarten en een viercijferig wachtwoord in te voeren.
• De AutoHOLD-drukknop fungeert als een "ENTER"-toets en gaat door de stappen van de CAL-initiatie en aanpassingsprocedure.
• De drukknoppen worden gebruikt om een viercijferig wachtwoord te selecteren.

Tijdens de initiatie van de CAL-modus laat een display zien hoe vaak kalibratieconstanten naar het geheugen zijn geschreven.

Het viercijferige wachtwoord invoeren en weergeven
Toen de meter werd gefabriceerd, kreeg deze een standaardwachtwoord van 1234. De volgende drukknoppen worden gebruikt om het wachtwoord te selecteren. Elke drukknop vertegenwoordigt het aangegeven cijfer.
Geel = 1
MINMAX = 2
RANGE = 3
AutoHOLD = 4
Achtergrondverlichting = 5
Continuïteit = 6
REL = 7
Hz = 8

Na het selecteren van het wachtwoord heeft de gebruiker twee keuzes:
Door op AutoHOLD te drukken, wordt "" weergegeven, wat een correct wachtwoord en een succesvolle invoer aangeeft. U kunt nu doorgaan met de eerste kalibratiestap.
Door op RANGE te drukken, wordt "" weergegeven, wat een correct wachtwoord aangeeft, ga door om een nieuw wachtwoord te selecteren.
Als het wachtwoord onjuist is, zorgt het afsluitende drukken op de AutoHOLD- of RANGE-drukknop er in plaats daarvan voor dat de meter dubbel piept en het display "" weergeeft. Het wachtwoordinvoerproces is mislukt en kan opnieuw worden geprobeerd of u kunt deze modus verlaten door de meter uit te schakelen.

Het wachtwoord wijzigen
Om het wachtwoord in de meter te wijzigen:

1. Draai de draaischakelaar van de meter van OFF naar VAC-modus terwijl u tegelijkertijd de MINMAX-drukknop ingedrukt houdt. De meter geeft weer.
2. Druk tweemaal op de AutoHOLD-drukknop. Het display moet "" weergeven
3. Selecteer met behulp van de drukknoppen het oude wachtwoord (gebruik AutoHOLD niet om het wachtwoord op te slaan)
4. Druk op de RANGE-drukknop. De meter moet "_ _ _ _" weergeven.
5. Gebruik de drukknoppen om een gewenst nieuw wachtwoord te selecteren.
6. Druk op AutoHOLD om het nieuwe wachtwoord op te slaan.

Het standaardwachtwoord herstellen
Als het wachtwoord is vergeten, kan het standaardwachtwoord (1234) worden hersteld door het volgende uit te voeren:

1. Zet de draaischakelaar van de meter op OFF.
2. Verwijder de onderste behuizing en de onderste afscherming van de meter.
3. Controleer het revisienummer op de PCB. De locatie van de boardrevisie wordt aangegeven in de onderstaande figuren 3 en 4.
   Als het revisienummer 010 is:
4. Verwijder de PCB uit de bovenste behuizing.
5. Breng stroom aan op de PCB door een gelijkspanning tussen 3,5 V en 5 V aan te sluiten op de testpunten gemarkeerd met "+" en "-" aan de rand van de printplaat. Zie figuur 3.

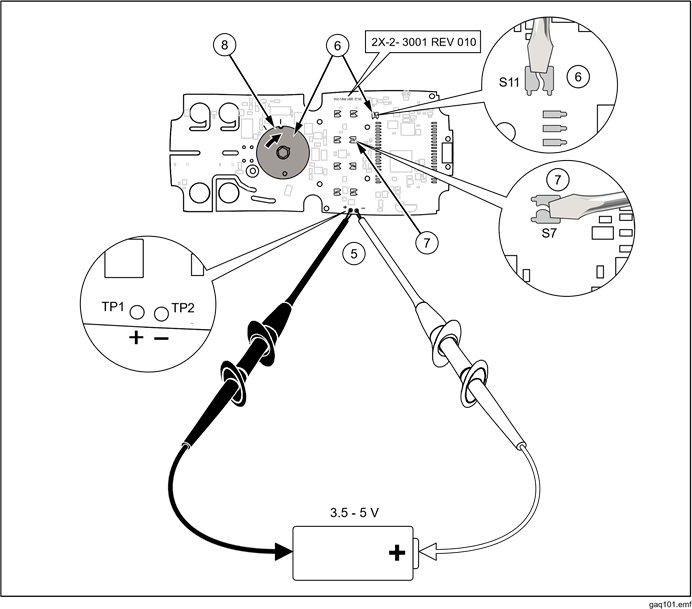

   Figuur 3. Indeling van de revisie 010-kaart

6. Terwijl u de toetsenbordknop S7 kortsluit, draait u de draaischakelaar één positie met de klok mee. Zie figuur 3.
7. Kortsluit de toetsenbordknop S11. Zie figuur 3.
8. Draai de draaischakelaar één positie tegen de klok in, terug naar de oorspronkelijke positie.
9. Het standaardwachtwoord is nu hersteld.
10. Monteer de meter opnieuw voordat u aanpassingen of tests uitvoert.

Als het revisienummer 011 of hoger is:

4. Breng stroom aan op de PCB door een gelijkspanning tussen 3,5 V en 5 V aan te sluiten op de testpunten gemarkeerd met "+" en "-" aan de rand van de printplaat. Zie figuur 4.

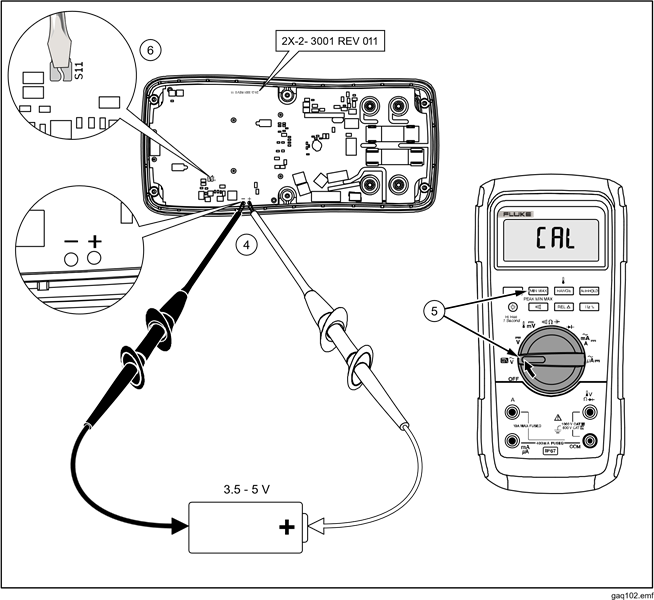

   Figuur 4. Indeling van de revisie 011-kaart

5. Draai de draaischakelaar van OFF naar terwijl u tegelijkertijd MIN MAX ingedrukt houdt. De meter moet CAL weergeven.
6. Kortsluit de toetsenbordknop S11 aan de achterkant van de PCB. Zie figuur 4. De meter moet piepen.
7. Draai de draaischakelaar één positie tegen de klok in, terug naar de OFF-stand.
8. Het standaardwachtwoord is nu hersteld.
9. Monteer de meter opnieuw voordat u aanpassingen of tests uitvoert.

Andere drukknopfuncties
Tabel 3 geeft een lijst van de knoppen op de meter en beschrijft wat de knop doet wanneer erop wordt gedrukt nadat het wachtwoord is ingevoerd en er op is gedrukt.

Tabel 3. Drukknopfuncties tijdens de Cal-modus

Knop	Beschrijving Cal-modus
(geel)	Ingedrukt houden om de huidige functie te testen. De meting is niet gekalibreerd, dus deze kan onnauwkeurig zijn. Dit is normaal.
	Ingedrukt houden om het vereiste ingangsniveau weer te geven.
	Ingedrukt houden om de frequentie van het ingangssignaal weer te geven.
	Druk hierop om de nieuwe kalibratieaanpassingswaarde op te slaan en door te gaan naar de volgende stap. Deze drukknop wordt ook gebruikt om de kalibratieaanpassingsmodus te verlaten nadat de kalibratieaanpassingsreeks is voltooid.

Kalibratieaanpassingsprocedure
In de volgende procedure duurt het uitvoeren van sommige aanpassingsstappen langer dan andere (10 tot 15 seconden). Voor sommige van deze stappen geeft de meter een dubbele pieptoon om de voltooiing aan te geven. Niet alle stappen hebben deze functie.

1. Draai de draaischakelaar van de meter vanOFF naar terwijl u tegelijkertijd ingedrukt houdt. De meter moet weergeven.
2. Druk eenmaal op om het aantal voltooide kalibraties te zien. Druk nogmaals op om wachtwoordinvoer in te schakelen. De meter moet "" weergeven.
3. Gebruik de toetsenborddrukknoppen om het bestaande wachtwoord in te voeren en druk op . De meter moet weergeven.
4. Pas de waarde toe die in tabel 4 staat vermeld voor elke kalibratiestap, en/of (optioneel) druk op de om het vereiste ingangssignaalniveau weer te geven en druk op om de vereiste ingangssignaal frequentie weer te geven.
   Opmerking
   Na het drukken op , wacht u tot het stapnummer is verhoogd voordat u de kalibratorbron wijzigt of de draaischakelaar van de meter draait. Als de referentiebroninvoer zich niet binnen een verwacht bereik van de vereiste waarde bevindt, geeft de meter een dubbele pieptoon en staat deze de voltooiing van de stap niet toe. Stel de kalibrator in op stand-by voordat u de functieschakelaarpositie wijzigt en/of na het voltooien van de aanpassing van elke functie. Als de kalibratieaanpassing niet correct is voltooid, werkt de meter niet correct.

Tabel 4. Kalibratieaanpassingsstappen

Functie (schakelaarpositie)	Aanpassingsstap	Ingangswaarde
(AC-spanning)	C-01	600,0 mV, 60 Hz
	C-02	600,0 mV, 20 kHz
	C-03	6,000 V, 60 Hz
	C-04	6,000 V, 20 kHz
	C-05	60,00 V, 60 Hz
	C-06	60,00 V, 20 kHz
	C-07	600,0 V, 60 Hz
	C-08	600,0 V, 10 kHz
(DC-spanning)	C-09	6,000 V
	C-10	60,00 V
	C-11	600,0 V
(DC-millivolt)	C-12	600,0 mV
	C-13	60,00 mV
(Ohm)	C-14	600,0 Ω
	C-15	6,000 kΩ
	C-16	60,00 kΩ
	C-17	600,0 kΩ
	C-18	6,000 MΩ
	C-19	0,000 Ω
	C-20	50,0 MΩ
(Diodetest)	C-21	3,000 V
(Ampère)	C-22	6,000 A, 60 Hz
	C-23	6,000 A dc
(Ampère)	C-24	60,00 mA, 60 Hz
	C-25	400,0 mA, 60 Hz
	C-26	60,00 mA dc
	C-27	400,0 mA dc
(Microampère)	C-28	600,0 μA, 60 Hz
	C-29	6000 μA, 60 Hz
	C-30	600,0 μA dc
	C-31	6000 μA dc

De meter demonteren

Om de meter te demonteren:

1. Gebruik een kruiskopschroevendraaier om de zes schroeven van het batterijklepje (H1) te verwijderen.
2. Til het batterijklepje (MP1) aan de bovenkant van de meter op en verwijder het van de achterkant van de behuizing.
3. Verwijder drie AA-batterijen.
4. Verwijder de zekeringtoegangsdeur (MP4).
5. Verwijder de zekeringdop (MP5).
6. Gebruik een kruiskopschroevendraaier om de schroeven van de onderkant van de behuizing (H2) met hun o-ringen (H3) te verwijderen.
7. Scheid de onderkant van de behuizing (MP6) van de bovenkant van de behuizing (MP19).
8. Gebruik een kruiskopschroevendraaier om de schroef van de onderste afscherming (H4) te verwijderen.
9. Verwijder de onderste afscherming (MP9) van de meter.
10. Gebruik een kruiskopschroevendraaier om vier PCA-ingangsschroeven (H5) te verwijderen.
11. Gebruik een kruiskopschroevendraaier om zes PCA-schroeven (H4) van de printplaat te verwijderen.
12. Verwijder de PCA van de bovenkant van de behuizing.
13. Verwijder de bovenste afscherming (MP13) van de bovenkant van de behuizing.
14. Verwijder de elastomeer (MP10) van de bovenste afscherming.
15. Maak het masker (MP15) los van de bovenste afscherming (MP13).
16. Verwijder het LCD (DS1) van de bovenste afscherming.
17. Verwijder de achtergrondverlichting (MP14) van de bovenste afscherming.
18. Verwijder het toetsenblok (MP18) van de bovenkant van de behuizing.
19. Verwijder de RSOB-afstandhouder (MP16) van de bovenkant van de behuizing.
20. Verwijder de E-clip die de veerpal (MP17) op de bovenkant van de behuizing houdt.
21. Verwijder de veerpal van de bovenkant van de behuizing.
22. Verwijder de knop (MP20) van de bovenkant van de behuizing.

Opmerking
Lees eerst het gedeelte over het behouden van de IP67-classificatie voordat u de meter weer in elkaar zet.
Om de meter weer in elkaar te zetten, voert u de demontagestappen in omgekeerde volgorde uit.

De IP67-classificatie behouden

De volgende items identificeren onderdelen van de meter die de IP67-classificatie in gevaar kunnen brengen door te lekken als de montage-instructies niet zorgvuldig worden gevolgd.

1. Knop: De knop heeft een overmold-afdichting die strak tegen de bovenkant van de behuizing past. Dit gebied moet worden gesmeerd en het smeermiddel moet gelijkmatig over het afdichtingsgebied worden verdeeld.
2. E-clip: Zorg ervoor dat deze correct is geïnstalleerd.
3. Toetsenblok: Het toetsenblok moet correct zijn geplaatst en alle zes boardschroeven moeten worden aangedraaid tot een koppel van 6 in-lbs.
4. Pakking van de onderkant van de behuizing: De pakking moet zo worden geïnstalleerd dat de pakking geen verdraaiingen, buigingen, golven, enz. vertoont. De pakking moet volledig vlak in de groef van de onderkant van de behuizing liggen. Dit kan worden bereikt door een aangepaste bovenkant van de behuizing te gebruiken om de pakking op zijn plaats te duwen.
5. Pakking van het batterijklepje: Plaats over de wanden van het batterijcompartiment en duw elke hoek zo ver mogelijk naar beneden. Installeer de schroeven van het batterijklepje met een koppel van 6 in-lbs.
6. Zekeringtoegangsdeur: Plaats op de onderkant van de behuizing en wiebel eraan om er zeker van te zijn dat deze volledig is geplaatst. Installeer de schroeven van het batterijklepje met een koppel van 6 in-lbs.
7. O-ring van de behuizingsschroef: Draai de behuizingsschroeven vast tot een koppel van 12 in-lbs. Controleer of de o-ringen niet uit de zijkanten van de schroefkop steken.

Opmerking
Als u er zeker van wilt zijn dat uw meter voldoet aan de IP67-classificatie, retourneer de meter dan naar een gekwalificeerd Fluke-servicecentrum.

Vervangende onderdelen

Tabel 5 geeft een overzicht van de vervangbare onderdelen van de meter die in Afbeelding 5 worden weergegeven.

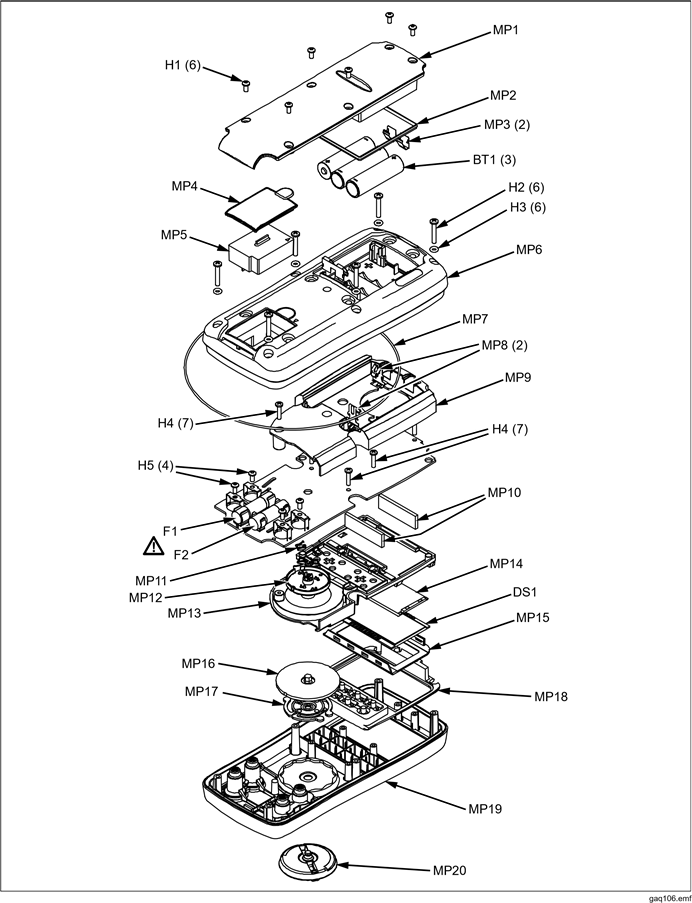

Afbeelding 5. Explosietekening van meter

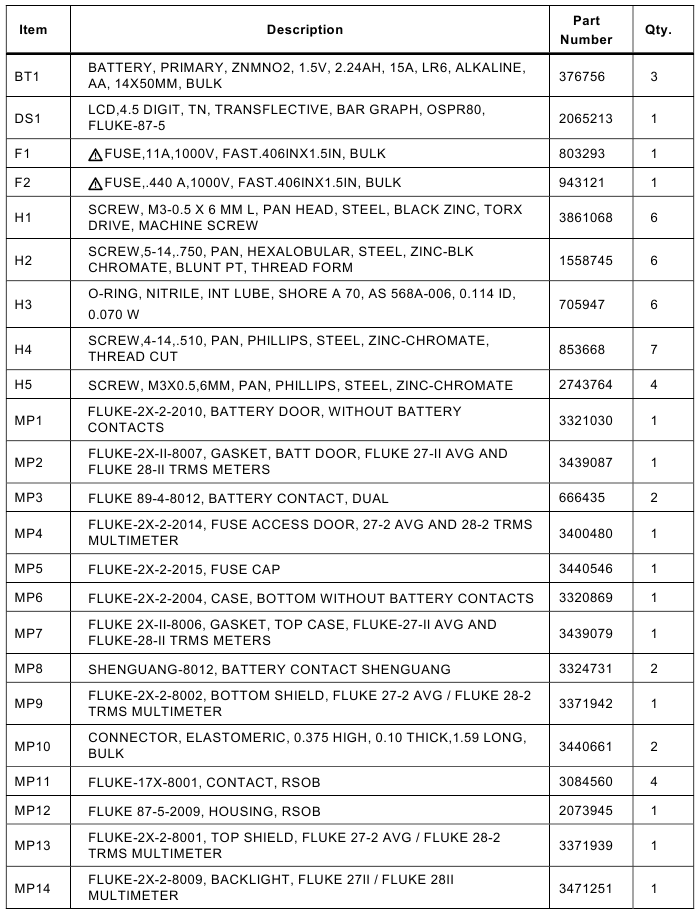

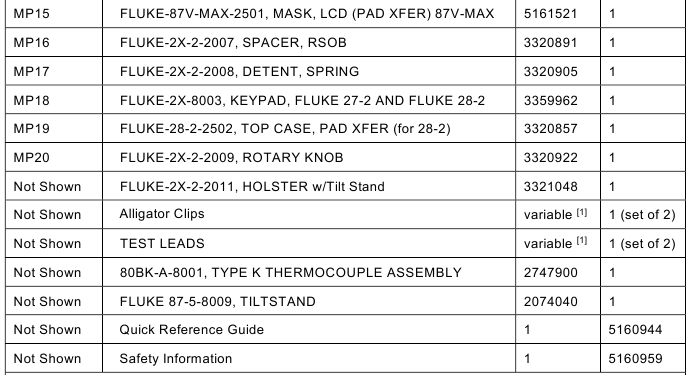

Tabel 5. Lijst met vervangbare onderdelen

^[1] Zie www.fluke.com voor meer informatie over meetsnoeren en krokodillenklemmen die beschikbaar zijn voor uw regio.

Referenties

• Fluke Corporation: Fluke Electronics, Calibration and Networks
• Fluke Registration
• Fluke Manuals: Discontinued Legacy and Current Product Manuals | Fluke

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Fluke 87V MAX handleiding

Beschikbare talen
