Technics EPC-U1200 - Stereo Cartridge Manual

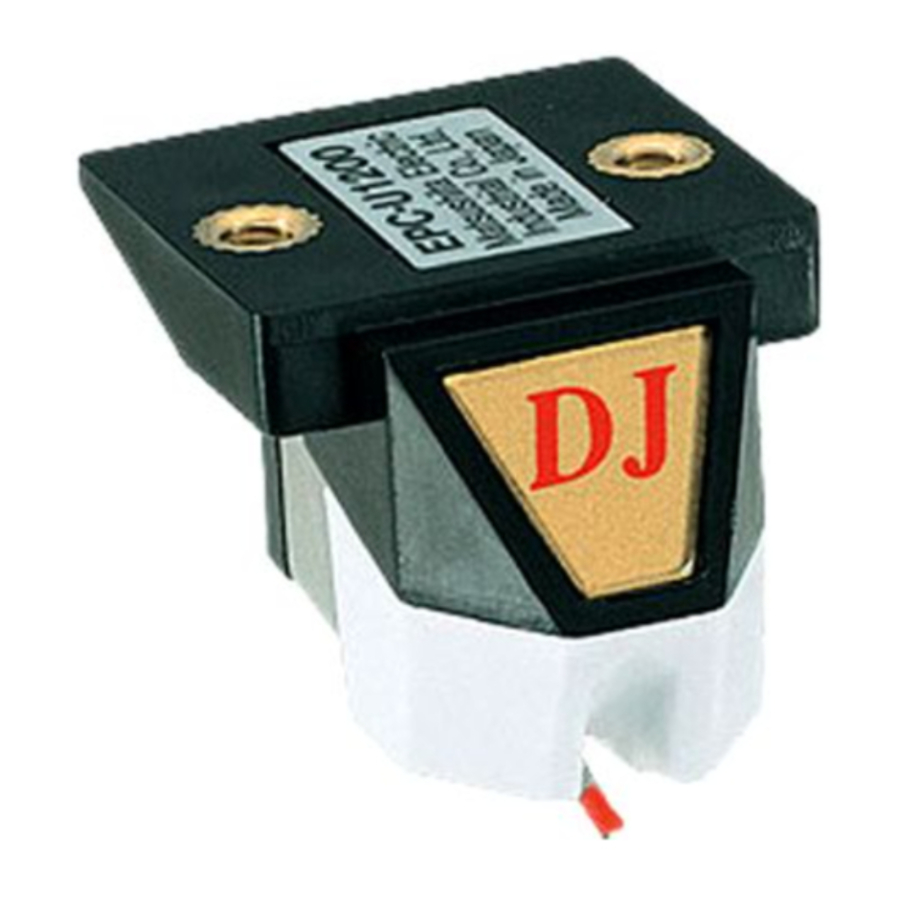

Kenmerken

Ontworpen voor scratch play.

• Moving magnet (MM) type voor hoge output en hoge geluidskwaliteit.
• Eenvoudig te bevestigen aan Technics headshells.

Behandel de stylus met zorg.

De stylus is een delicaat instrument voor het oppikken van geluiden uit de groeven op platen. Het enige oppervlak dat het zou moeten aanraken is een plaat.

• Verplaats de punt van de stylus niet.
• Zorg ervoor dat het nergens achter blijft haken.
• Zorg ervoor dat de stylus geen harde oppervlakken raakt.
• Bevestig de stylusbeschermer wanneer u klaar bent met "play" (afspelen).

Verwijder regelmatig stof van de plaat en stylus.

Haal de headshell van de toonarm en verwijder voorzichtig het stof met een zachte borstel, met een borstelbeweging naar de punt van de stylus.

Veeg de headshell-aansluiting af en toe schoon.

Stof of pluisjes op de aansluiting kan ervoor zorgen dat de verbinding onvolledig is. Veeg het schoon met een zachte doek en plaats de headshell terug op de toonarm.

SP-platen (78 r/min) kunnen niet worden afgespeeld.

Gebruik een cartridge die is ontworpen voor SP-platen.

Product Service (Alleen voor U.S.A.)

1. Schade die service vereist—De unit moet worden gerepareerd door gekwalificeerd servicepersoneel indien:
   1. Het netsnoer of de stekker is beschadigd; of
   2. Er voorwerpen of vloeistoffen in de unit zijn gekomen; of
   3. De unit is blootgesteld aan regen; of
   4. De unit niet normaal werkt of een duidelijke verandering in prestaties vertoont; of
   5. De unit is gevallen of de behuizing is beschadigd.
2. Onderhoud—Probeer de unit niet verder te repareren dan beschreven in deze bedieningsinstructies. Verwijs alle andere service aan geautoriseerd servicepersoneel.
3. Vervangende onderdelen—Wanneer onderdelen moeten worden vervangen, zorg er dan voor dat de reparateur onderdelen gebruikt die zijn gespecificeerd door de fabrikant of onderdelen die dezelfde kenmerken hebben als de originele onderdelen. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
4. Veiligheidscontrole—Vraag de reparateur na reparaties of service om veiligheidscontroles uit te voeren om te bevestigen dat de unit in goede staat verkeert.

Productinformatie

Voor productinformatie of assistentie bij de bediening van het product:
Neem in de U.S.A. contact op met 1-800-211-7262, of website (http://www.panasonic.com/consumersupport).

Specificaties

Let op
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Massa en afmetingen zijn benaderend.

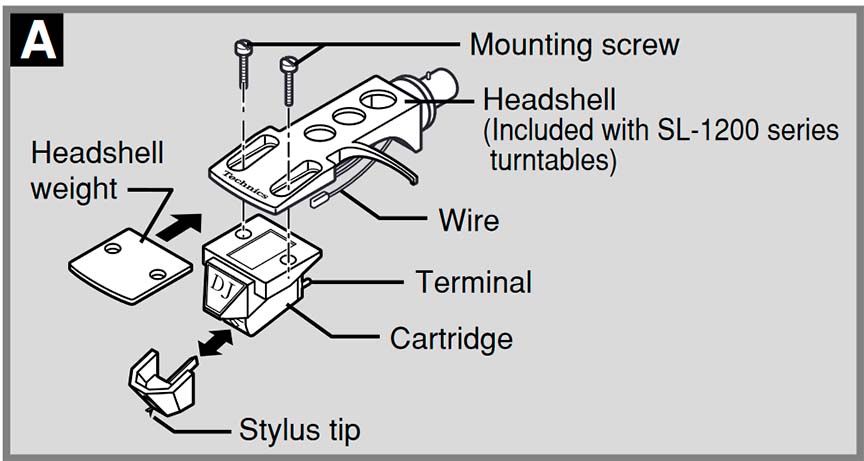

De cartridge bevestigen

(bijv. bij gebruik met SL-1200 serie draaitafels)

1. Gebruik de schroeven om het meegeleverde headshell-gewicht en de cartridge aan uw headshell te bevestigen.


   (Draad)	(Aansluiting)
   Red (Rood)	R+(Red (Rood))
   Green (Groen)	R–(Green (Groen))
   White (Wit)	L+(White (Wit))
   Blue (Blauw)	L–(Blue (Blauw))

   • Verwijder de stylus (met de stylusbeschermer bevestigd) van de cartridge om de stylus punt te beschermen.
   • Sluit de draden van de headshell aan op de aansluitingen van de cartridge, volgens de kleur- of symboolcodering.
   • Plaats de stylus terug (met de stylusbeschermer bevestigd) na het bevestigen van de cartridge.
     Zorg ervoor dat de stylus stevig op zijn plaats zit.

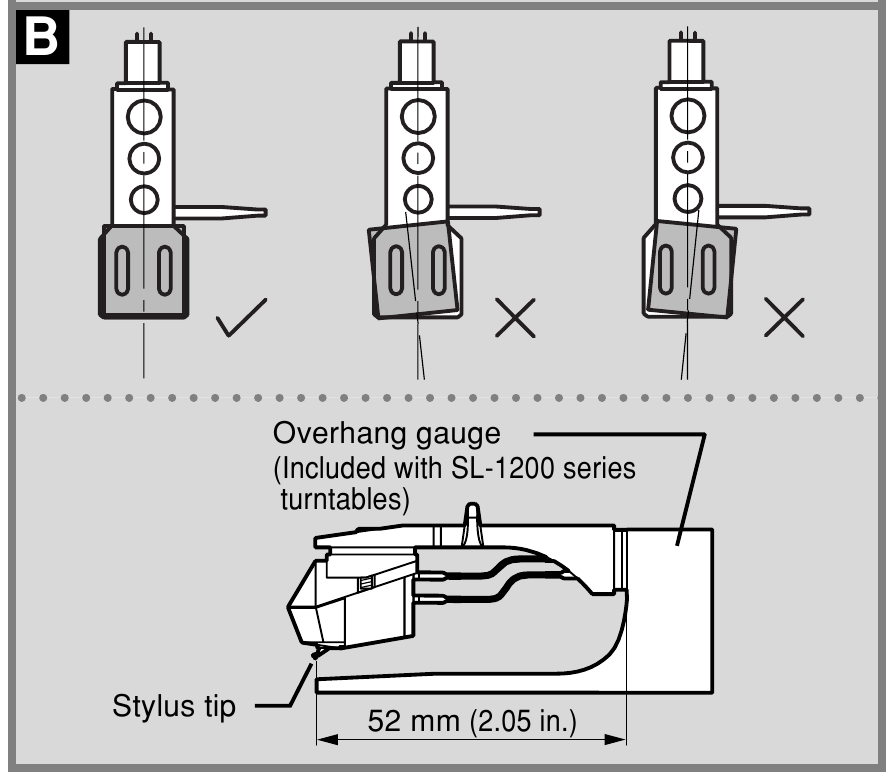

2. Pas de stand en de overhang aan.

   • Verander de stand van de cartridge zodat deze recht op de headshell staat.
   • Pas de overhang aan zodat de stylus punt zich op 52 mm van de stekker bevindt.
     Gebruik de overhangmeter die bij de SL-1200 serie draaitafels wordt geleverd om de juiste 15 mm overhang voor deze serie aan te passen.
   • Als de cartridge op een ander type toonarm of speler is gemonteerd, raadpleeg dan de betreffende handleiding voor aanpassingsinstructies.
3. Draai de schroeven stevig vast.

Wijze van gebruik

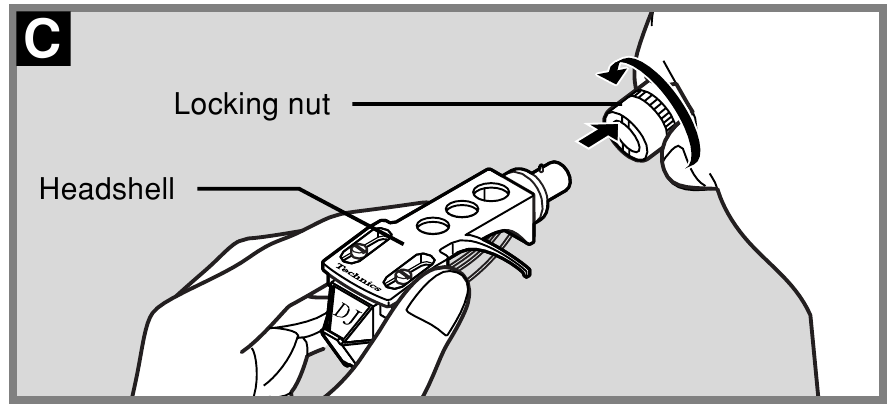

1. Plaats de headshell in het uiteinde van de toonarm en maak de borgmoer vast.

2. Pas de stylus druk aan.

De optimale stylus druk voor deze stylus is 2 gram. Zet de horizontale balans van de toonarm op nul (0) en stel vervolgens de stylus druk in op de juiste waarde.

• Het geluid is vervormd of de stylus springt als het opname niveau op de plaat hoog is of als de speler in een koude kamer wordt gebruikt. Verhoog de stylus druk als dit gebeurt.
• Verhoog de stylus druk voor scratch "play" (afspelen) als de stylus springt.
• Overmatig verhogen van de stylus druk kan ervoor zorgen dat het cartridgehuis de plaat raakt. Verlaag de stylus druk als dit gebeurt.

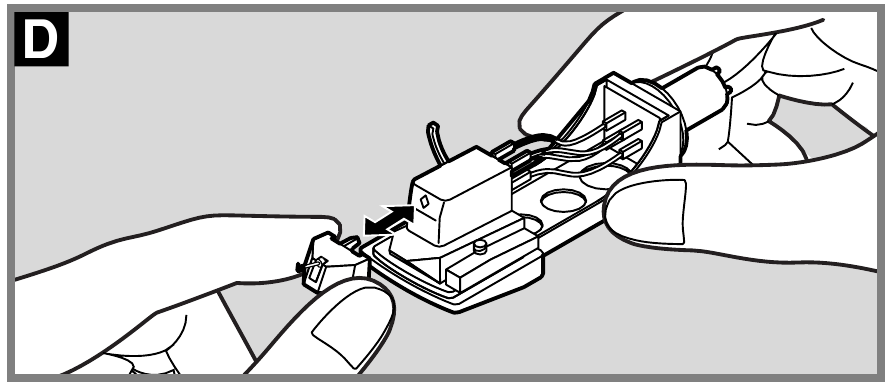

De stylus vervangen

Vervang de stylus indien nodig door onderdeelnummer EPS-1200CS.

• Vervang de stylus na ongeveer 500 uur gebruik.

1. Verwijder de stylus van de cartridge.
2. Plaats de nieuwe stylus (met de stylusbeschermer bevestigd) in de cartridge.

Zorg ervoor dat de stylus stevig op zijn plaats zit.

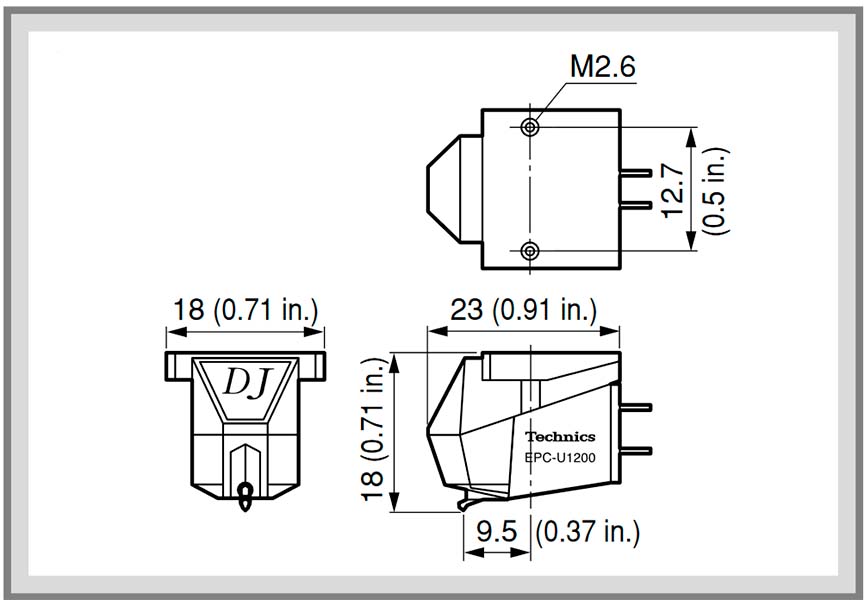

Cartridge afmetingen

(millimeters)
