Technics SL-100C - Direct Drive Turntable System Handleiding

Functies

Coreless direct drive motor voor hoge precisie, stabiele rotatie en hoge betrouwbaarheid

• Stabiele rotatie wordt bereikt door de coreless direct drive motor, die kleine trillingen tijdens rotatie vermindert, te combineren met de motorbesturingstechnologie die de aandrijfmodus schakelt afhankelijk van de operationele status van de motor.
• Naast superieure prestaties vereist de direct drive motor geen vervanging van onderdelen of onderhoud.

Zeer nauwkeurige lagers voor zeer gevoelige toonarm

• Het machinaal bewerkte, zeer nauwkeurige lager dat wordt gebruikt in het toonarmlager met cardanische ophanging zorgt voor een hoge initiële responsgevoeligheid en nauwkeurige tracking van de plaat.

Automatische lift-up functie om de toonarm automatisch op te tillen

• Dit apparaat is uitgerust met een automatische lift-up functie om de toonarm automatisch op te tillen wanneer een plaat is afgelopen.

Compleet pakket, inclusief het volgende, om te genieten van het afspelen van platen

• Hoogwaardige VM-type cartridge

Accessoires

Om schade tijdens verzending te voorkomen, is een deel van de apparatuur gedemonteerd.
Controleer en identificeer de meegeleverde accessoires. (Sommige accessoireonderdelen worden in een zak meegeleverd.)

Draaitafel (1 st.) (TYL0422)	Draaitafelmat (1 st.) (TEFX5019)	Stofkap (1 st.) (TTFA0457)
EP-plaatadapter (1 st.) (TPH0339)	Balansgewicht (1 st.) (TYL0361)	Head shell met cartridge (1 st.) (TYL0576) De head shell wordt geleverd met een cartridge die gelijkwaardig is aan "Audio-Technica AT-VM95C".
PHONO-kabel (1 st.) PHONO-aardingsdraad (1 st.) (TAQ0036)	Wisselstroomvoedingskabel (1 st.) (K2CG3YY00219)

• De modelnummers van de accessoires zijn van april 2022.
  Ze kunnen zonder voorafgaande kennisgeving worden gewijzigd.

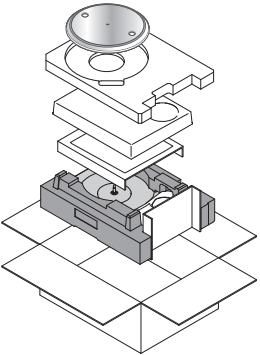

• Bewaar het verpakkingsmateriaal na het uitpakken van de goederen.
  U hebt ze nodig wanneer u het product over lange afstanden vervoert.
• Volg de plaatselijke voorschriften bij het weggooien van het product.
• Gebruik geen andere wisselstroomvoedingskabel, PHONO-kabel en PHONO-aardingsdraad dan de meegeleverde.
• Houd de cartridge en de EP-plaatadapter buiten het bereik van kinderen om inslikken te voorkomen.
• De stylus is een verbruiksartikel. Koop bij vervanging Audio-Technica "AT-VMN95C".

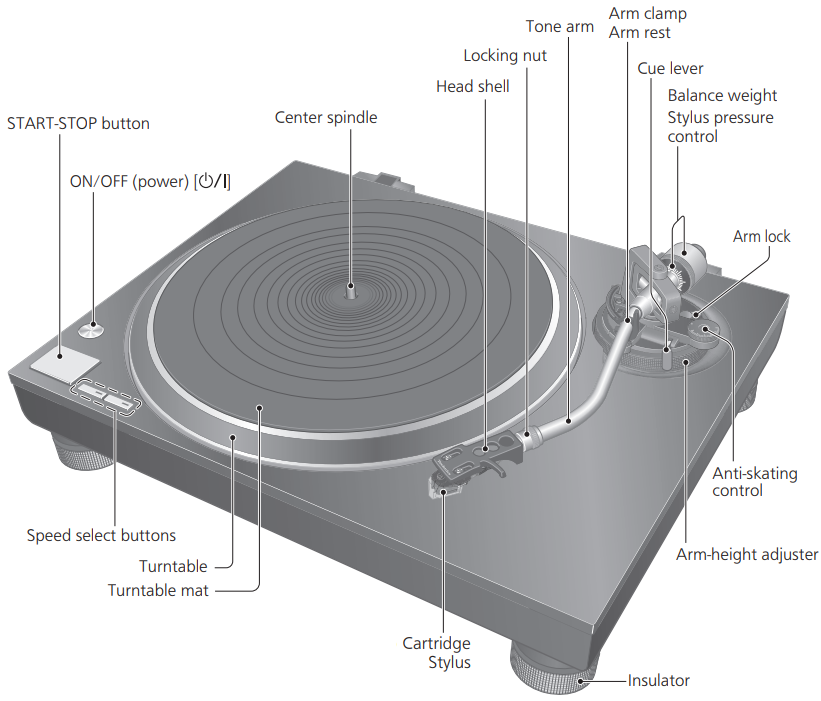

Onderdelennaam

Voorkant

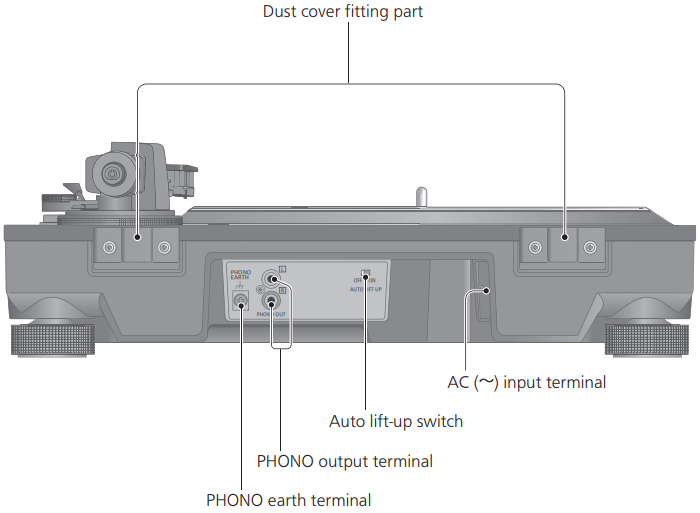

Achterkant

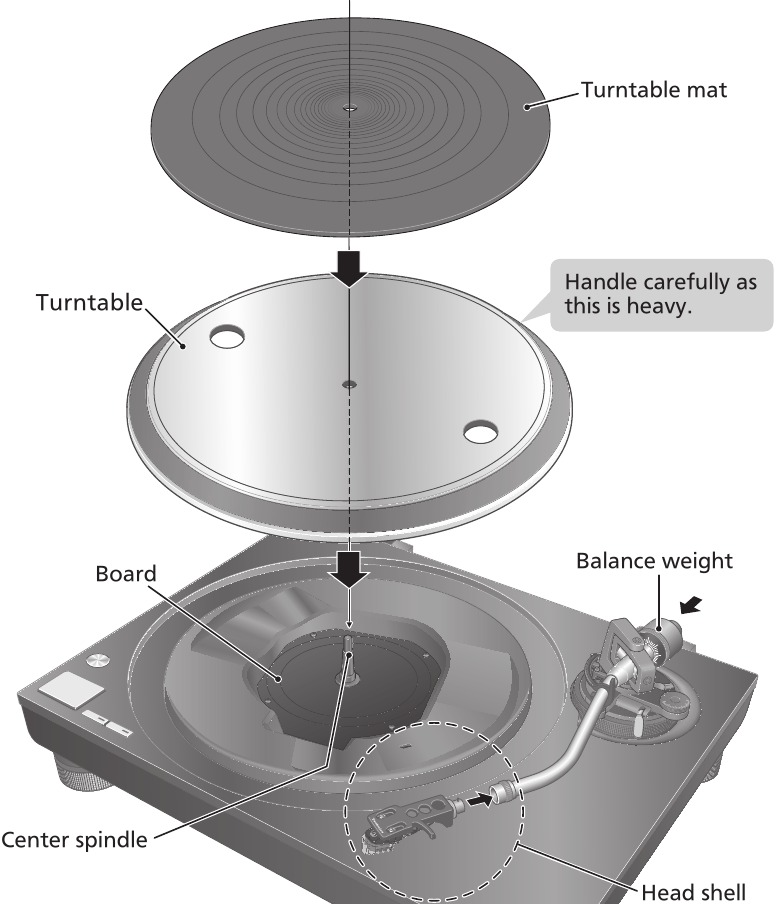

De speler in elkaar zetten

Om schade tijdens verzending te voorkomen, is een deel van de apparatuur gedemonteerd.
Zet de speler in de volgende volgorde in elkaar.

Let op

• Plaats voor de installatie de stylusbeschermer om de stylus te beschermen (zie "Platen afspelen"), plaats de toonarm terug op de armsteun en zet deze vast met de armklem.
• Sluit de wisselstroomvoedingskabel pas aan als de installatie is voltooid.
• Zorg er bij het plaatsen van de draaitafel voor dat er geen vreemd materiaal tussen de hoofdeenheid en de draaitafel terechtkomt.
• Raak de printplaat niet aan en bekrast deze niet.

Voordat u het apparaat plaatst

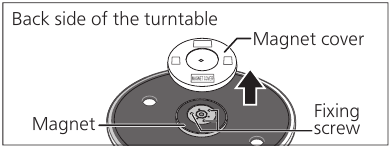

1. Verwijder de magneetkap van de draaitafel.

   • Er zit een magneet en de kap ervan aan de achterkant van de draaitafel.
     Verwijder de magneetkap voordat u deze op de hoofdeenheid plaatst.

Let op

• Houd magnetisch gevoelige objecten zoals een magneetkaart en horloge uit de buurt van de magneet.
• Voorkom dat de draaitafel de hoofdeenheid raakt of eraf valt. Voorkom dat stof of ijzerpoeder aan de magneet aan de achterkant blijft kleven.
• Raak de bevestigingsschroeven (drie posities) van de draaitafel niet aan. De nominale prestaties kunnen niet worden gegarandeerd als ze niet op de juiste plaats zitten.

Het apparaat plaatsen

2. Plaats de draaitafel langzaam op de middelste as.

Let op

• Wees voorzichtig bij het hanteren van de draaitafel, deze is zwaar.
• Zorg ervoor dat uw vingers niet bekneld raken.
• Veeg vingerafdrukken of vuil af met een zachte doek.

De unitmat plaatsen

3. Leg de draaitafelmat op de draaitafel.

De head shell bevestigen

4. Plaats de head shell met de cartridge in de toonarm. Houd de head shell horizontaal en draai de borgmoer vast.

   • Raak de stylus niet aan.

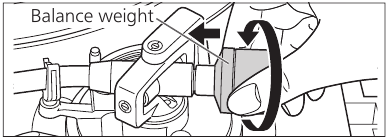

Het balansgewicht bevestigen

5. Bevestig het balansgewicht aan de achterkant van de toonarm.


Opmerking

• De binnenkant van het balansgewicht is ingevet.

Om het apparaat te verwijderen

Zoals in de bovenstaande afbeelding te zien is, plaatst u uw vingers in de twee gaten op de draaitafel, houdt u de middelste as omlaag en verwijdert u de draaitafel omhoog.

Aansluitingen en installatie

• Schakel alle apparaten uit en trek de wisselstroomvoedingskabel uit het stopcontact voordat u aansluitingen maakt.
• Sluit de wisselstroomvoedingskabel pas aan als alle andere aansluitingen zijn voltooid.
• Zorg ervoor dat u de PHONO-aardingsdraad aansluit. Anders kan er brom optreden.
• Raadpleeg ook de gebruiksaanwijzing van het aangesloten apparaat.

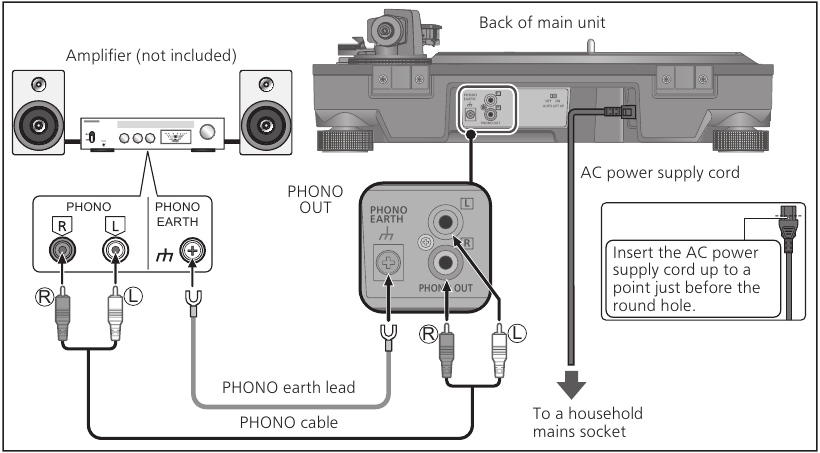

Aansluiten op een geïntegreerde versterker of componentensysteem

1. Schakel het apparaat en het aangesloten apparaat uit en trek de wisselstroomvoedingskabel uit het stopcontact.
2. Sluit de PHONO-kabel en de PHONO-aardingsdraad aan op de PHONO-ingangsklemmen van de aangesloten apparatuur.
   • U hebt geen voldoende volume of geluidskwaliteit als de aangesloten versterker geen PHONO-ingangsklemmen heeft.
3. Sluit de wisselstroomvoedingskabel aan.
   • Controleer het wattage van het wisselstroomstopcontact op de aangesloten apparatuur voordat u het voor dit apparaat gebruikt.
     Zie de specificaties voor het stroomverbruik van dit apparaat.

Let op

• Draai de PHONO-aardingsklem vast met een kruiskopschroevendraaier.

Opmerking

• Standby/aan-schakelaar [ ] (UIT/AAN)
  Druk hierop om het apparaat van aan naar de stand-bystand te schakelen of omgekeerd.
  In de stand-bystand verbruikt het apparaat nog steeds een kleine hoeveelheid stroom.
  Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Plaats het apparaat zo dat de stekker gemakkelijk kan worden verwijderd.

Installatie

Installeer het apparaat op een horizontaal oppervlak dat beschermd is tegen trillingen.
Houd dit apparaat zo ver mogelijk van luidsprekers verwijderd.

De hoogte aanpassen om het apparaat horizontaal te plaatsen

Til de hoofdeenheid op om de isolatoren te draaien en de hoogte aan te passen.

• Met de klok mee: vermindert de hoogte.
• Tegen de klok in: verhoogt de hoogte.

Let op

• Draai de isolatoren niet te ver.
  Als u dit wel doet, kunnen ze loskomen of beschadigd raken.

Opmerkingen voor installatie

• Voordat u het apparaat verplaatst, schakelt u het apparaat uit, trekt u de stekker uit het stopcontact en koppelt u alle aangesloten apparaten los.
• Zorg ervoor dat het apparaat niet wordt blootgesteld aan direct zonlicht, stof, vochtigheid en hitte van een verwarmingstoestel.
• Dit apparaat kan storing oppikken van een radio als er een in de buurt is. Houd het apparaat zo ver mogelijk van een radio verwijderd.
• Installeer het apparaat niet op een warmtebron.
• Vermijd een plaats met grote temperatuurschommelingen.
• Vermijd een plaats met frequente condensatie.
• Vermijd een onstabiele plaats.
• Plaats geen voorwerp op het apparaat.
• Installeer het apparaat niet in een afgesloten ruimte, zoals een boekenplank.
• Installeer het apparaat op een positie op voldoende afstand van muren of andere apparaten om een effectieve warmteafvoer van de binnenkant van het apparaat te garanderen.
• Zorg ervoor dat de installatielocatie voldoende sterk is om het totale gewicht van het apparaat en het systeem te dragen. (Zie "Specificaties")
• Houd er rekening mee dat het apparaat kan worden beschadigd door sigarettenrook of vocht van een ultrasone luchtbevochtiger.

Condensatie

Denk aan het uit de koelkast halen van een koude fles. Als u deze een tijdje in een kamer laat staan, vormen zich druppels op het flesoppervlak. Dit fenomeen wordt "condensatie" genoemd.

• Omstandigheden die condensatie veroorzaken
  • Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme naar een koude plaats of omgekeerd, snelle afkoeling of verwarming, of directe blootstelling aan gekoelde lucht)
  • Hoge luchtvochtigheid in een kamer met veel stoom, enz.
  • Regenseizoen
• Condensatie kan het apparaat beschadigen. Als dit is gebeurd, schakelt u het apparaat uit en laat u het staan ​​totdat het zich aan de omgevingstemperatuur heeft aangepast (ongeveer 2 tot 3 uur).

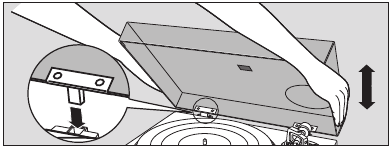

Plaats de stofkap

1. Houd de stofkap met beide handen vast en plaats deze in de stofkapfittingen (zie "Onderdelennaam") op de speler.

   • Om de stofkap te verwijderen, houdt u deze open en tilt u hem recht omhoog.

Let op

• Plaats de toonarm terug op de armsteun en zet deze vast met de armklem voordat u de stofkap bevestigt of losmaakt.
• Verwijder de stofkap tijdens het afspelen.
• Voorkom bij het plaatsen van de stofkap dat de punt van de scharnieren de hoofdeenheid raakt en beschadigt.

Afstelling

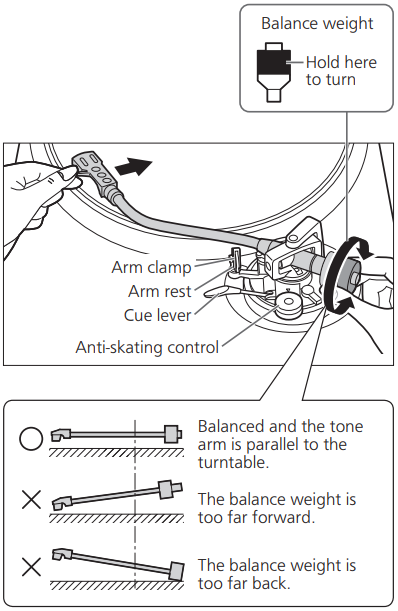

Horizontaal evenwicht

Voorbereiding

• Verwijder eerst de stofkap.
• Verwijder de stylusbeschermer (zie "Platen afspelen"), en let erop dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Laat de cuehendel zakken.
• Draai de anti-skatingregelaar op "0".

1. Maak de toonarm los van de armsteun en stel het horizontale evenwicht af door aan het balanceergewicht te draaien.
   Houd de toonarm vast en draai het balanceergewicht in de richting van de pijl om het evenwicht af te stellen totdat de arm ongeveer horizontaal staat.

   • Zorg ervoor dat de punt van de stylus de draaitafel of de hoofdeenheid niet raakt.

Naalddruk

Voorbereiding

• Plaats de toonarm terug op de armsteun en zet hem vast met de armklem.

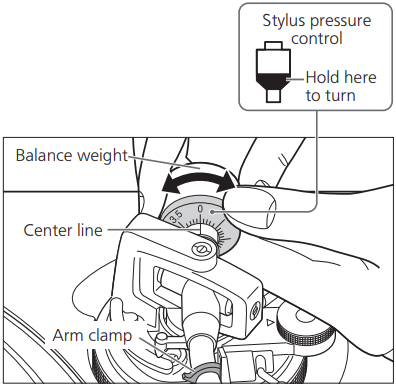

1. Draai de naalddrukregelaar totdat "0" op de middenlijn van de achterkant van de toonarm staat.

   • Houd het balanceergewicht stil terwijl u dit doet.

Opmerking

• Naalddruk van de meegeleverde cartridge: 1,8 tot 2,2 g (2,0 g standaard)
• Raadpleeg bij gebruik van een afzonderlijk verkochte cartridge de gebruikershandleiding van uw cartridge voor de juiste naalddruk.

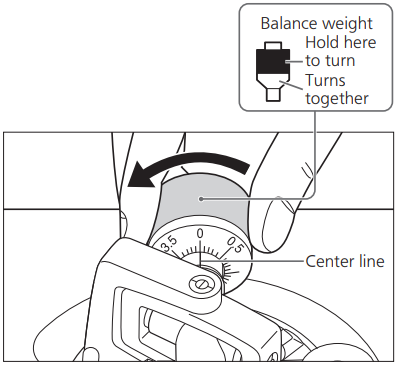

2. Draai het balanceergewicht om de juiste naalddruk voor de cartridge in te stellen.

   • De naalddrukregelaar draait mee met het balanceergewicht.
   • Draai totdat de middenlijn naar de juiste naalddruk wijst.

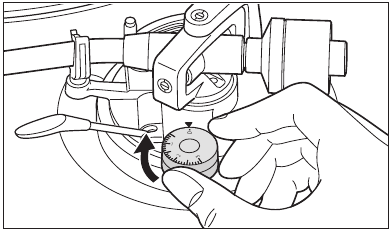

Anti-skating

1. Draai de anti-skatingregelaar om deze aan te passen aan dezelfde waarde als de naalddrukregelaar.


Opmerking

• Voor naalddrukken van 3 g en hoger, stel de anti-skatingregelaar in op "3".

Toonarmhoogte

Voer deze afstelling alleen uit als de cartridge die u gebruikt dit noodzakelijk maakt.

Voorbereiding

• Leg een plaat op de draaitafel.

1. Maak de armvergrendeling los.

2. Stel de hoogte af met de armhoogte-insteller.
   Stel de armhoogte af totdat de toonarm evenwijdig is aan de plaat.
   1. Gebruik de onderstaande tabel als referentie om de juiste positiemarkering voor de hoogte van uw cartridge te vinden.

(Voor meegeleverde headshell)

	Cartridgehoogte (H) in millimeters	Positie hoogte-instelling
	14	0
	15	1
	16	2
	17	3
	18	4
	19	5
	20	6

• Hoogte van de accessoirecartridge H = 17,2 (mm)
  (Positie hoogte-instelling: 3,2)

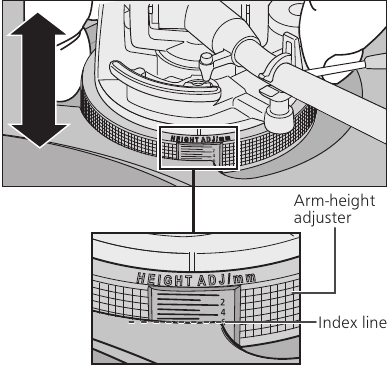

2. Houd de armhoogte-insteller vast en schuif deze omhoog of omlaag om de positiemarkering uit te lijnen met de indexlijn. 0 tot 6 mm (0 tot ¹⁵/₆₄ ") zijn gemarkeerd op de armhoogte-insteller.


• Controleer de indexlijn van de Armhoogte-insteller op hetzelfde niveau met uw ogen.


Als u de cartridgehoogte (H) niet weet of als u de accessoire-headshell niet gebruikt
Verwijder de stylusbeschermer en pas op dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
Laat de cuehendel zakken, laat de stylus op de plaat rusten en stel de hoogte-instelling af totdat de toonarm en de plaat evenwijdig zijn.

• Als de cartridgehoogte (H) te klein is om ze evenwijdig aan elkaar te maken, voeg dan een "cartridgespatie" toe (niet meegeleverd).

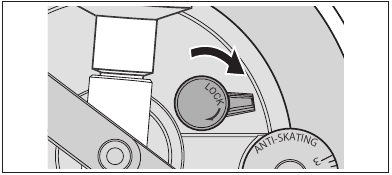

3. Nadat de armhoogte is afgesteld, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.

   • Zorg ervoor dat u de armvergrendelingsknop tot het einde draait, zoals weergegeven in de onderstaande afbeelding. Mogelijk moet u hierbij wat kracht gebruiken.

Let op

• Wees voorzichtig dat u de punt van de stylus niet beschadigt.
• Gebruik het product niet met de armvergrendeling losgemaakt.
• Gebruik voor een fijnere afstelling een waterpas (niet meegeleverd) om de armhoogte zo af te stellen dat de cartridge evenwijdig aan een plaat staat.

Armlift hoogte

Voer indien nodig een aanpassing uit op basis van uw cartridge.

Voorbereiding

• Leg een plaat op de draaitafel.
• Verwijder de stylusbeschermer (zie "Platen afspelen"), en let erop dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Til de cuehendel op en beweeg de toonarm over de plaat.

1. Controleer de armlifthoogte (afstand tussen de punt van de stylus en het plaatoppervlak). Als aanpassing nodig is, gaat u naar stap 2.

   • De armlifthoogte is in de fabriek afgesteld op 8 tot 13 mm (⁵/₁₆ tot ³³/₆₄ ").

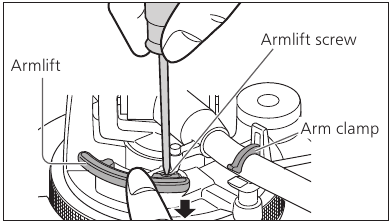

2. Plaats de toonarm terug op de armsteun, klem hem vast met de armklem en draai, terwijl u de armlift met uw vinger omlaag drukt, aan de schroef om de hoogte af te stellen.

   • Als u de schroef met de klok mee draait, wordt de armlift verlaagd.
   • Als u de schroef tegen de klok in draait, wordt de armlift verhoogd.

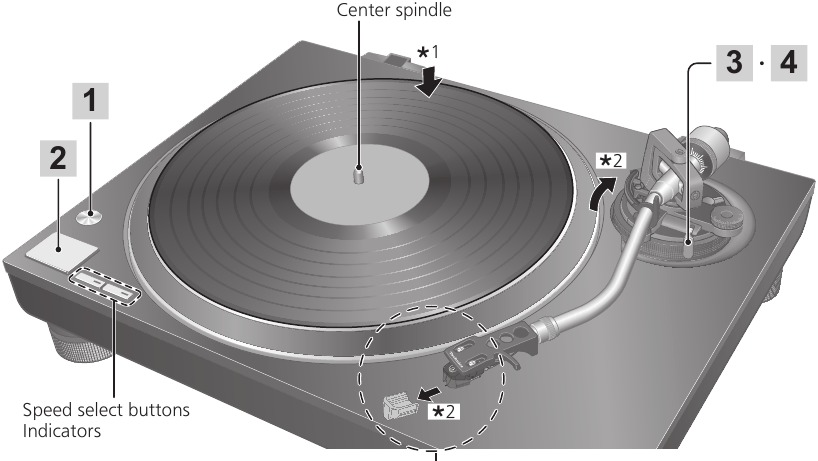

Platen afspelen

Voorbereiding
*1 Leg een plaat (niet meegeleverd) op de draaitafel.
*2 Verwijder de stylusbeschermer en maak de armklem los.

De stylusbeschermer verwijderen
Verwijder de stylusbeschermer door deze recht en langzaam in de richting van de voorkant van de cartridge te schuiven, en pas op dat u de stylus niet beschadigt.

De stylusbeschermer bevestigen
Houd de stylusbeschermer stevig aan beide zijden vast, lijn hem uit met de voorkant van de cartridge en bevestig hem door hem langzaam op zijn plaats te schuiven, en pas op dat u de stylus niet beschadigt.

1. Druk op [ ] om het apparaat in te schakelen.
   33-¹/₃ rpm wordt automatisch geselecteerd en de indicator [33] licht op.

2. Druk op [START-STOP].
   De draaitafel begint te draaien.


Let op

• Druk niet op [START-STOP] als de draaitafel is verwijderd.
  Als u per ongeluk op [START-STOP] hebt gedrukt
  • De indicator van de snelheidsselectieknop ([33] of [45]) begint te knipperen.
    • Als deze knippert, druk dan op [ ] om het apparaat uit te schakelen, plaats de draaitafel en druk vervolgens op [ ] om het apparaat in te schakelen.
• Schakel het apparaat in of uit met het volume op het aangesloten apparaat op het minimum ingesteld.

3. Til de cuehendel op en beweeg de toonarm over de plaat.

4. Laat de cuehendel langzaam zakken.
   De toonarm beweegt langzaam omlaag.
   Het afspelen begint.


Om het afspelen tijdelijk te stoppen

Til de cuehendel op.

• De stylus komt los van de plaat.
• Om het afspelen opnieuw te starten, laat u de cuehendel zakken.

Als het afspelen is voltooid

1. Nadat u de cuehendel hebt opgetild om de toonarm terug te plaatsen op de armsteun, laat u deze volledig zakken.
2. Druk op [START-STOP].
   De elektronische rem stopt de draaitafel voorzichtig.
3. Druk op [ ] om het apparaat uit te schakelen.
4. Klem de toonarm vast met de armklem.
5. Plaats de stylusbeschermer terug (om de punt van de stylus te beschermen).

Automatische lift-up functie

Deze functie tilt de toonarm automatisch op nadat een plaat is afgelopen. Het voorkomt dat de laatste groef herhaaldelijk wordt afgespeeld. (Het stopt de draaitafelrotatie niet.)
Voor deze functie is de volgende instelling vereist om actief te worden.
Instelling: Zet, met het apparaat uitgeschakeld, de automatische lift-upschakelaar aan de achterkant op "ON" (Aan).
(De fabrieksinstelling is "ON" (Aan).)

• Voer na een automatische lift-up de stappen 1 tot en met 5 uit die hierboven worden beschreven in "Als het afspelen is voltooid".

Let op

• Afhankelijk van de plaat kan het enige tijd duren (ongeveer 60 seconden) nadat het afspelen is voltooid voordat de automatische lift-up in werking treedt, of deze kan in werking treden terwijl de plaat nog wordt afgespeeld. Als de toonarm tijdens het afspelen wordt opgetild, zet u de automatische lift-upschakelaar op "OFF" (Uit).

• De automatische lift-up functie werkt mogelijk niet normaal. Om de automatische lift-up functie normaal te laten werken, moet de cuehendel volledig zijn neergelaten nadat de toonarm na het einde van het afspelen is teruggekeerd naar de armsteun.

Bij het afspelen van EP-platen

• Druk op de snelheidsselectieknop [45] ([45] licht op).
• Plaats de EP-plaatadapter over de middenas.

Bij het afspelen van SP-platen (78 rpm)

• Druk tegelijkertijd op de snelheidsselectieknoppen [33] en [45] (78 rpm: [33] en [45] lichten op).

Bij gebruik van een platengewicht

(niet meegeleverd)

• Zie de handleiding van het platengewicht.
• Maximumgewicht: 1 kg

Onderhoud

Onderhoud van de onderdelen

Verwijder stof grondig van de stylus en de plaat.

• Verwijder de headshell met de cartridge en reinig de stylus met een zachte borstel.
  Borstel van de basis naar de punt.
• Gebruik een platenreiniger om uw platen schoon te houden.

Veeg de aansluitingen van de headshell af en toe schoon.
Veeg de aansluitingen van de headshell af met een zachte doek en plaats de headshell op de toonarm.

Zet het volume van de versterker lager of zet de versterker uit voordat u de headshell plaatst of verwijdert.
Beschadiging van uw luidsprekers kan optreden als de headshell wordt verplaatst terwijl het volume is ingeschakeld.

De stofkap en kast reinigen

Veeg de stofkap en kast af met een zachte doek.
Raak de printplaat niet aan tijdens het schoonmaken.
Anders kan de speler defect raken.
Als er veel vuil is, wring dan een natte doek goed uit om het vuil weg te vegen en veeg het vervolgens af met een zachte doek.

• Gebruik geen oplosmiddelen zoals benzeen, verdunner, alcohol, keukenreinigers, chemische doekjes, enz. Dit kan ervoor zorgen dat de buitenkant van de behuizing vervormt of dat de coating loslaat.
• Veeg de stofkap niet af als deze op zijn plaats zit. Als u dit doet, kan de toonarm naar de stofkap worden getrokken als gevolg van de opgewekte statische elektriciteit. Zorg ervoor dat de stofkap wordt verwijderd tijdens het afspelen van een plaat.

Het apparaat verplaatsen

Verpak het apparaat opnieuw in de verpakking waarin het is geleverd.

Verwijder vóór het opnieuw verpakken het contragewicht en plaats de toonarmsteun onder de toonarm.

Bewaar het verpakkingsmateriaal na het uitpakken van de goederen.
Als u de verpakking niet meer hebt, doet u het volgende:

• Verwijder de draaitafel en de draaitafelmat en wikkel ze voorzichtig in.
• Verwijder de headshell en het contragewicht van de toonarm en wikkel ze voorzichtig in.
• Klem de toonarm vast met de armklem en plak deze vast.
• Wikkel de hoofdunit voorzichtig in een deken of papier.

De cartridge vervangen

De cartridge kan worden vervangen door een cartridge van uw voorkeur.

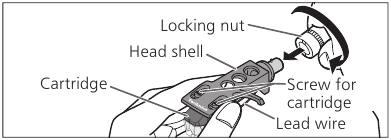

De meegeleverde cartridge verwijderen

1. Bevestig de stylusbeschermer (zie "Platen afspelen") en draai de borgmoer los om de toonarm van de headshell te verwijderen.
2. Draai de bevestigingsschroeven van de cartridge los om de meegeleverde cartridge van de headshell te verwijderen.
   • Gebruik een in de handel verkrijgbare kleine platte schroevendraaier (4 mm [⁵/₃₂"] ).
   • Raak de stylus-punt niet aan.
3. Verwijder de draden van de aansluitingen.
   • Pas op dat u de draden niet doorsnijdt.

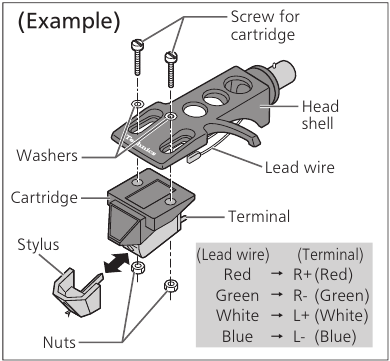

De cartridge bevestigen

1. Bevestig een cartridge voorlopig.
   Volg de instructies van de vervangende cartridge om deze correct aan de headshell te bevestigen en draai de schroeven lichtjes vast.

   • Als de bevestigingsschroeven bij de cartridge zijn inbegrepen, gebruik deze dan.
   • Gebruik een cartridge voor SP-platen bij het afspelen van SP-platen.
   • Gebruik een in de handel verkrijgbare kleine platte schroevendraaier (4 mm [⁵/₃₂ "] ).
   • Raak de stylus-punt niet aan.
2. Pas de overhang aan.
   • Raak de stylus-punt niet aan.
   1. Verplaats de cartridge om de overhang zo aan te passen dat de stylus-punt zich op 52 mm (2- 3 / 64 ") van het bevestigingseinde van de headshell bevindt, zoals in de onderstaande afbeelding wordt weergegeven.

   2. De cartridge moet parallel aan de headshell lopen, gezien van boven en van opzij (de illustratie is het bovenaanzicht).

   3. Draai de schroef voor de cartridge vast.

      • Pas op dat de cartridge niet verschuift.

De headshell bevestigen

3. Plaats de headshell met de cartridge in de toonarm.
   Houd de headshell horizontaal en draai de borgmoer vast.

   • Raak de stylus-punt niet aan.

Let op

• Bewaar de verwijderde schroeven, ringen en moeren zo dat ze niet verloren gaan.

Gids voor probleemoplossing

Voer de onderstaande controles uit voordat u een service aanvraagt. Als u twijfelt over sommige controlepunten of als de oplossingen in de tabel het probleem niet oplossen, neemt u contact op met uw dealer.

Geen stroom

• Is het netsnoer aangesloten?
  → Steek het netsnoer stevig in het stopcontact. (Zie "Aansluitingen en installatie")

Er is stroom, maar geen geluid/geluid is zwak

• Zijn de aansluitingen op de PHONO-aansluitingen van de versterker/ontvanger correct?
  → Sluit de PHONO-kabels aan op de PHONO-ingangsaansluitingen van de versterker. (Zie "Aansluitingen en installatie")

Linker- en rechtergeluid zijn omgekeerd

• Zijn de aansluitingen van de stereoverbindingskabel op de versterker of ontvanger omgekeerd?
  → Controleer alle aansluitingen nogmaals. (Zie "Aansluitingen en installatie")
• Zijn de aansluitingen van de draden van de headshell op de cartridge-aansluitingen correct?
  → Controleer alle aansluitingen nogmaals. (Zie "De cartridge vervangen")

Er is een bromtoon te horen tijdens het afspelen

• Bevinden er zich andere apparaten of hun netsnoer in de buurt van de stereoverbindingskabel?
  → Scheid de apparaten en hun netsnoer van dit apparaat.
• Is de aardingsdraad aangesloten?
  → Zorg ervoor dat de aardingsdraad correct is aangesloten. (Zie "Aansluitingen en installatie")

Het lampje op de snelheidselectieknop [33] of [45] knippert.
Voer de volgende handelingen uit wanneer het lampje op de snelheidselectieknop [33] of [45] knippert.
Het probleem kan mogelijk worden verholpen.

1. Druk op [ ] op OFF (UIT).
2. Trek de stekker uit het stopcontact, wacht drie seconden of langer en steek de stekker vervolgens weer in het stopcontact.
3. Druk op [ ] om het apparaat in te schakelen en druk op [START-STOP] om de draaitafel te laten draaien.

• Als het lampje op de snelheidselectieknop opnieuw knippert, controleer dan welke knop knippert en neem contact op met onze servicevertegenwoordiger.

Specificaties

Algemeen
Stroomvoorziening	AC 120 V, 60 Hz
Stroomverbruik	8,0 W (ingeschakeld) Circa 0,2 W (uitgeschakeld)
Afmetingen (B×H×D)	453 x 169 x 372 mm (17-27/32" × 6-21/32" × 14-21/32")
Massa	Circa 9,9 kg (21,9 lbs)
Bedrijfstemperatuurbereik	0°C tot +40°C
Luchtvochtigheidsbereik tijdens bedrijf	35% tot 80% RV (geen condensatie)
Draaitafelgedeelte
Aandrijfmethode	Direct aangedreven handmatige draaitafel
Motor	Borstelloze DC-motor
Draaitafelplateau	Gegoten aluminium Diameter: 332 mm (13-5/64" inch) Gewicht: Ongeveer 2,0 kg (4,5 lbs) (inclusief rubberen mat)
Draaitafelsnelheden 33-	1 / 3 rpm, 45 rpm, 78 rpm
Startkoppel	1,8 kg ·cm (1,56 lbs-in)
Opbouweigenschappen	0,7 s. van stilstand tot 33-1/3 rpm
Remsysteem	Elektronische rem
Wow en flutter	0,025% W.R.M.S.
Toonarmgedeelte
Type	Statische balans
Effectieve lengte	230 mm (9-1/16")
Overhang	15 mm (19/32")
Volgfout hoek	Binnen 2° 32' (aan de buitenste groef van een plaat van 30 cm (12")) Binnen 0° 32' (aan de binnenste groef van een plaat van 30 cm (12"))
Offset hoek	22°
Hoogteverstelling bereik arm	0 – 6 mm (0 - 15 / 64 ")
Aanpassing bereik stylus druk	0 – 4 g (directe uitlezing)
Gewicht headshell	Circa 7,6 g
Toepasselijk cartridge gewicht bereik	5,6 – 12,0 g 14,3 – 20,7 g (inclusief de headshell)
Shell aansluiting	ø1.2 mm 4-pins aansluiting
Cartridgegedeelte
Type	VM-type
Uitgangsspanning	4,0 mV (1 kHz, 5 cm/sec.)
Massa	6,1 g
Stylus druk	1,8 tot 2,2 g (2,0 g standaard)

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt. Volg de veiligheidsinstructies op het apparaat en de toepasselijke veiligheidsinstructies die hieronder worden vermeld.
Bewaar deze bedieningsinstructies bij de hand voor toekomstig gebruik.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer zodat er niet op gelopen kan worden en dat het niet bekneld kan raken, vooral bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door kantelen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist als het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, als er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Apparaat

•
  Om het risico op brand, elektrische schokken of schade aan het product te verminderen,
  • Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten.
  • Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op dit apparaat.
  • Gebruik alleen de aanbevolen accessoires.
  • Verwijder geen afdekkingen.
  • Repareer dit apparaat niet zelf.
    Laat het onderhoud over aan gekwalificeerd onderhoudspersoneel.

Netsnoer

• De stekker is het loskoppelingsapparaat. Installeer dit apparaat zo dat de stekker direct uit het stopcontact kan worden getrokken.
• Zorg ervoor dat de aardpen op de stekker goed is aangesloten om elektrische schokken te voorkomen.
  • Een apparaat met KLASSE I-constructie moet worden aangesloten op een stopcontact met een beschermende aardverbinding.

Apparaat

• Plaats geen bronnen met open vuur, zoals brandende kaarsen, op dit apparaat.

Plaatsing

•
  Om het risico op brand, elektrische schokken of schade aan het product te verminderen,
  • Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of een andere afgesloten ruimte.
    Zorg ervoor dat dit apparaat goed geventileerd is.
  • Belemmer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleden, gordijnen en dergelijke.
• Houd uw luidsprekers minstens 10 mm (¹³/₃₂") van het systeem verwijderd voor een goede ventilatie.
• Houd een IC-kaart of magneetkaart, zoals een creditcard, uit de buurt van de draaitafel.
  • Anders kan de IC-kaart of magneetkaart onbruikbaar worden als gevolg van het magnetische effect.

De volgende markering en symbolen bevinden zich aan de onderkant van het apparaat.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE SCHROEVEN NIET VERWIJDEREN.
GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

	De bliksemflits met pijlpuntsymbool binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
	Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

• De getoonde afbeeldingen kunnen afwijken van uw apparaat.

Als u vragen hebt, gaat u naar:
U.S.A.: http://shop.panasonic.com/support
Canada: www.panasonic.ca/english/support
Registreer online op http://shop.panasonic.com/support (alleen voor klanten in de VS)

Referenties

• Panasonic - Official Consumer Product Support
• Panasonic - Official Consumer Product Support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Technics SL-100C - Direct Drive Turntable System Handleiding

Beschikbare talen
