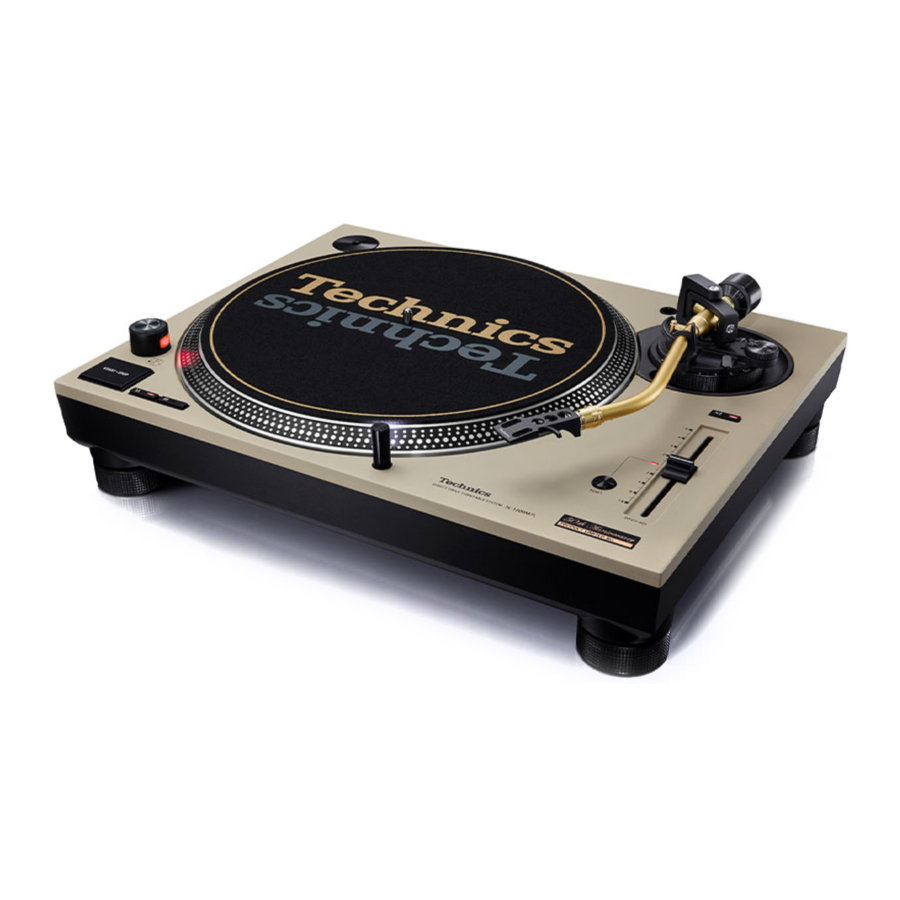

Technics SL-1200M7L - Direct Drive Turntable System Handleiding

Functies

Coreless direct drive motor voor hoog koppel en betrouwbaarheid

• De nieuw ontwikkelde coreless direct drive motor kan kleine trillingen tijdens het draaien verminderen met behoud van een hoog koppel.
• De uiterst nauwkeurige motorbesturingstechnologie schakelt de aandrijfmodus afhankelijk van de operationele status van de motor en maakt zo een hoog koppel en stabiliteit mogelijk.
• De digitale besturingsmethode verbetert het volgen en de nauwkeurigheid, waardoor een nauwkeurige en stabiele toonhoogte mogelijk is.

Uiterst nauwkeurige lagers voor een zeer gevoelige toonarm

• Het machinaal gesneden, uiterst nauwkeurige lager dat wordt gebruikt in het toonarmlager met cardanische ophanging zorgt voor een verbeterde tracking, waardoor skaten minder waarschijnlijk is, zelfs tijdens de meest intense uitvoeringen.

Trillingsdempende, zeer stijve kast en hoogdempende isolator

• Deze unit is ontworpen om niet alleen een geluid van hoge kwaliteit en een hoge feedbackweerstand te leveren, maar ook om externe trillingen in zeer lawaaierige omgevingen efficiënt af te snijden.

Functies voor een breed scala aan uitvoeringen

• Maakt aanpassing van het koppel en de remsnelheid mogelijk.
• Maakt omgekeerde weergave mogelijk.
• Hiermee kan de gebruiker kiezen uit twee LED-lampkleuren, afhankelijk van de voorkeuren van de gebruiker of de omgeving.

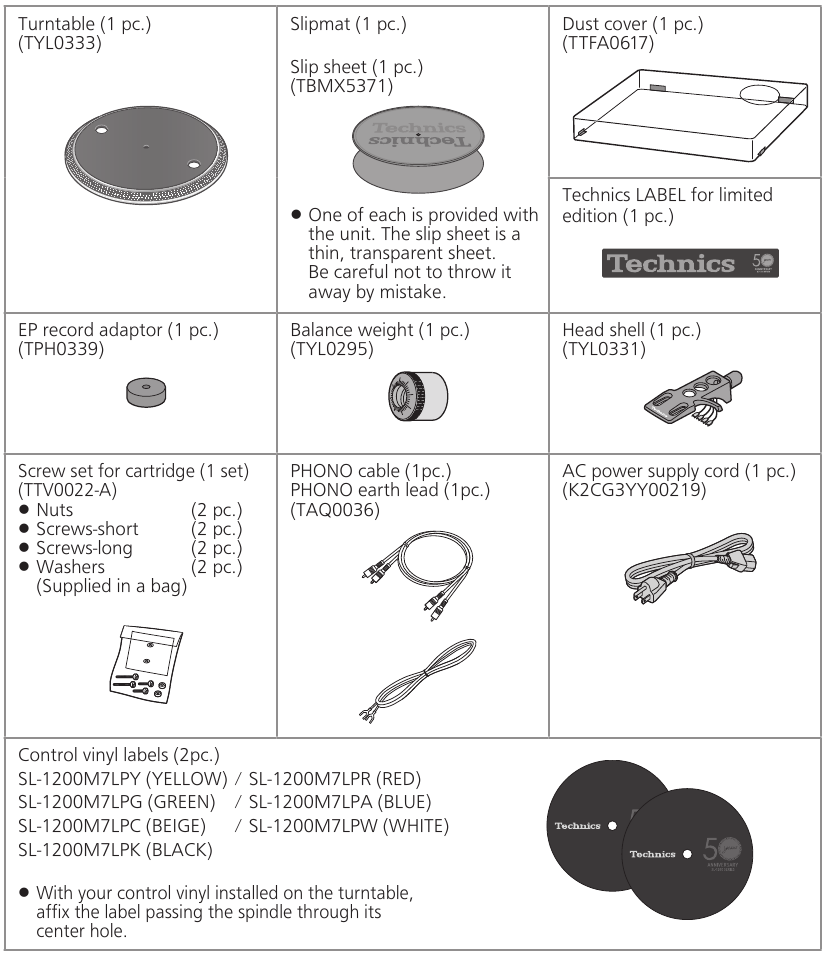

Accessoires

Om schade tijdens verzending te voorkomen, is een deel van de apparatuur gedemonteerd.
Controleer en identificeer de meegeleverde accessoires. (Sommige accessoires worden geleverd in een zak.)

• In geval van reparatie kunnen de accessoires verschillen in kleur, logo, enzovoort.
• De modelnummers van de accessoires zijn van maart 2022.
  Ze kunnen zonder voorafgaande kennisgeving worden gewijzigd.

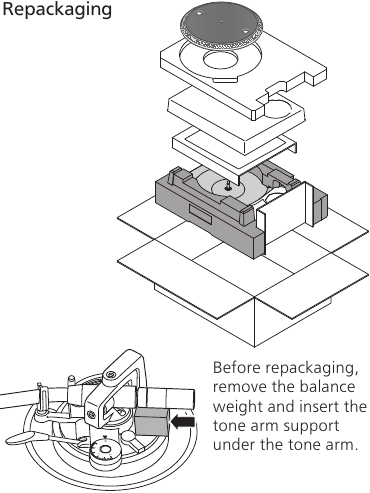

• Bewaar het verpakkingsmateriaal na het uitpakken van de goederen.
  U hebt ze nodig bij het vervoeren van het product over lange afstanden.
• Volg de plaatselijke voorschriften bij het weggooien van het product.
• Gebruik geen ander netsnoer, PHONO-kabel en PHONO-aardleiding dan de meegeleverde.
• Houd de cartridge, moeren, schroeven en ringen buiten bereik van kinderen om inslikken te voorkomen.
• Illustraties en figuren in deze handleiding zijn van de zwarte hoofdbehuizing.

Onderdelennaam

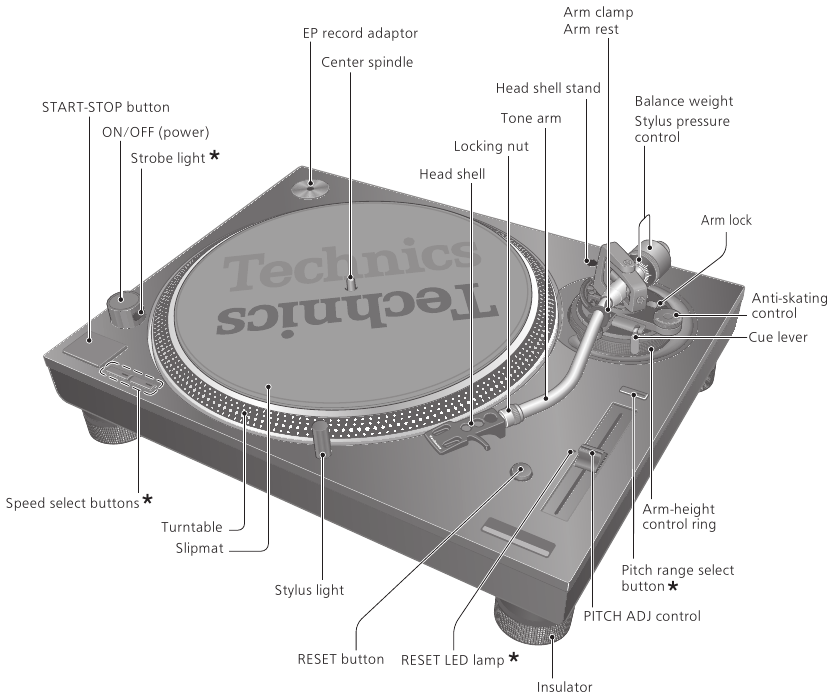

Voorkant

*De LED-lampen kunnen met de LED-kleurinstelling op blauw of rood worden ingesteld.

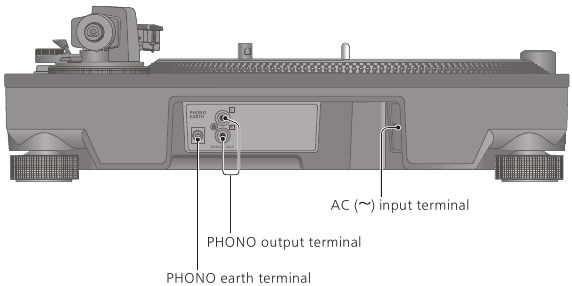

Achterkant

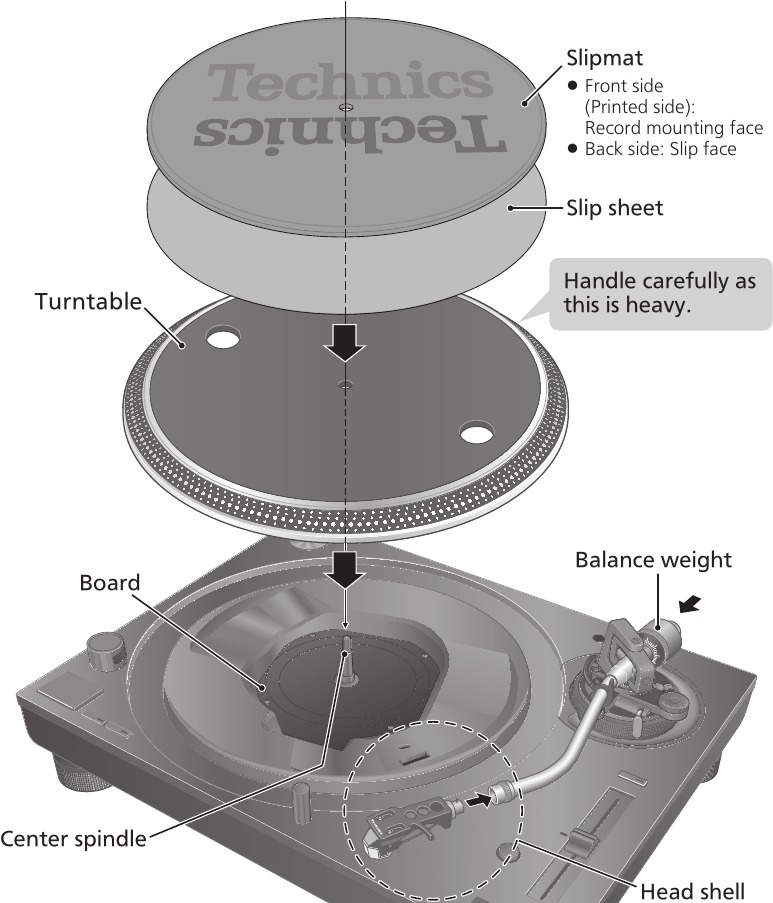

De speler in elkaar zetten

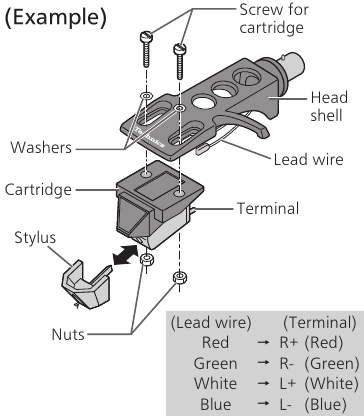

De cartridge bevestigen

Let op

• Gebruik bij het scratchen (inclusief achteruit afspelen) een cartridge en stylus voor dj's.

1. Bevestig een cartridge (in de winkel gekocht) voorlopig.
   Volg de instructies van de cartridge om deze correct aan de headshell te bevestigen en draai de schroeven lichtjes vast.

   • Gebruik de bevestigingsschroeven als deze bij de cartridge zijn inbegrepen.
   • Gebruik een cartridge voor SP-platen bij het afspelen van SP-platen.
   • Gebruik een in de handel verkrijgbare mini-platte schroevendraaier (4 mm [⁵/₃₂"]).
   • Raak de naaldpunt niet aan.
2. Pas de overhang aan.
   • Raak de naaldpunt niet aan.
   1. Verplaats de cartridge om de overhang zo aan te passen dat de naaldpunt zich op 52 mm (2-³/₆₄") van het headshell-montage-uiteinde bevindt, zoals weergegeven in de onderstaande afbeelding.

   2. De cartridge moet evenwijdig aan de shell-kop zijn, gezien van boven en van opzij (de illustratie is het bovenaanzicht).

   3. Draai de schroef voor de cartridge vast.
      • Pas op dat de cartridge niet verschuift.


Opmerking

• De headshell-standaard kan worden gebruikt om de headshell met de bevestigde cartridge op te bergen, of om de headshell tijdelijk te verwijderen om de cartridge en dergelijke te vervangen. Hiermee kunt u storingen of problemen met de cartridge en/of stylus voorkomen als gevolg van het omvallen van de headshell.
• Afhankelijk van het type cartridge kan het bevestigen van de stofkap wanneer de headshell in de headshell-standaard wordt opgeborgen met de bevestigde cartridge ervoor zorgen dat de stofkap de cartridge raakt en breekt. Zorg ervoor dat de headshell niet in de headshell-standaard wordt opgeborgen bij het bevestigen van de stofkap.

De headshell bevestigen

3. Plaats de headshell met de cartridge in de toonarm. Houd de headshell horizontaal en draai de borgmoer vast.
   • Raak de naaldpunt niet aan.


Om schade tijdens verzending te voorkomen, is een deel van de apparatuur gedemonteerd. Zet de speler in de volgende volgorde in elkaar.

Let op

• Plaats voor de installatie de stylusbeschermer om de stylus te beschermen, breng de toonarm terug naar de armsteun en zet deze vast met de armklem.
• Sluit het netsnoer niet aan voordat de installatie is voltooid.
• Voorkom bij het plaatsen van de draaitafel dat er vreemd materiaal tussen de hoofdeenheid en de draaitafel terechtkomt.
• Raak de plaat niet aan en bekrast deze niet.

Voordat u de draaitafel monteert

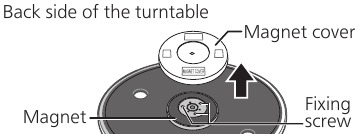

1. Verwijder de magneetkap van de draaitafel.
   • Er bevindt zich een magneet en de bijbehorende kap aan de achterkant van de draaitafel.
     Verwijder de magneetkap voordat u deze op de hoofdeenheid monteert.


Let op

• Houd magnetisch gevoelige voorwerpen, zoals een magneetkaart en horloge, uit de buurt van de magneet.
• Voorkom dat de draaitafel de hoofdeenheid raakt of eraf valt.
  Voorkom dat stof of ijzerpoeder aan de magneet aan de achterkant blijft kleven.
• Raak de bevestigingsschroeven (drie locaties) van de draaitafel niet aan. De beoordelingsprestaties kunnen niet worden gegarandeerd als ze niet in de juiste positie staan.

De draaitafel plaatsen

2. Plaats de draaitafel langzaam op de middelste as.

Let op

• Wees voorzichtig bij het hanteren van de draaitafel, deze is zwaar.
• Zorg ervoor dat uw vingers niet bekneld raken.
• Veeg vingerafdrukken of vuil af met een zachte doek.

De slipmat plaatsen

3. Leg de slipmat en het slipvel op de draaitafel.
   • Een plaat op de draaiende draaitafel kan zowel handmatig worden gestopt als achteruit worden gedraaid.
   • Het leggen van een slipvel op de draaitafel verandert het slip-cueing-gevoel.


Let op

• Gebruik bij het scratchen (inclusief achteruit afspelen) een cartridge en stylus voor dj's.

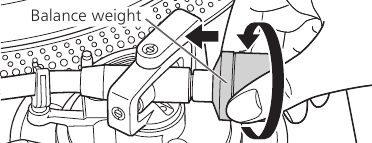

Het contragewicht bevestigen

4. Bevestig het contragewicht aan de achterkant van de toonarm.


Opmerking

• De binnenkant van het contragewicht is ingevet.

Om de draaitafel te verwijderen

Zoals weergegeven in de afbeelding rechts, plaatst u uw vingers in de twee gaten op de draaitafel, houdt u de middelste as omlaag en verwijdert u de draaitafel naar boven.

Aansluitingen en installatie

• Schakel alle units uit en trek het netsnoer uit het stopcontact voordat u aansluitingen maakt.
• Sluit het netsnoer pas aan als alle andere aansluitingen zijn voltooid.
• Zorg ervoor dat u de PHONO-aardleiding aansluit. Anders kan er brom optreden.
• Raadpleeg ook de gebruiksaanwijzing van het aangesloten apparaat.

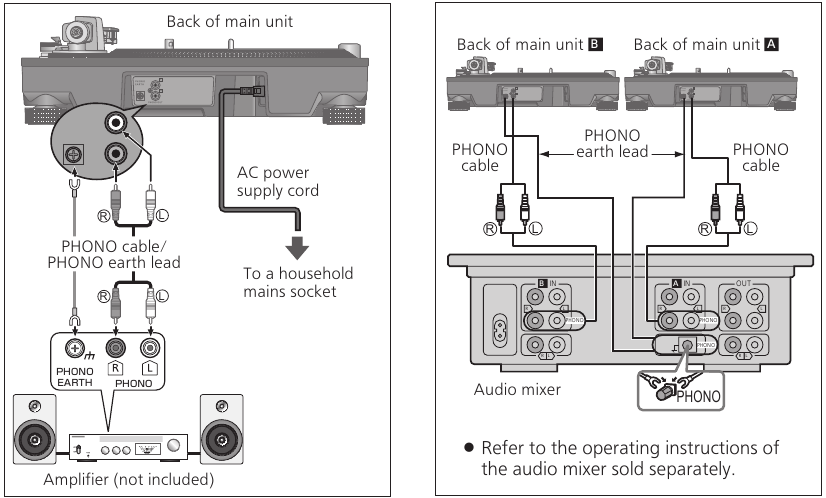

1. Sluit de PHONO-kabel en PHONO-aardleiding aan op de PHONO-ingangsaansluitingen van de aangesloten apparatuur.
   • U hebt geen voldoende volume of geluidskwaliteit als de aangesloten versterker geen PHONO-ingangsaansluitingen heeft.
2. Sluit het netsnoer aan.
   • Controleer het wattage van het stopcontact op de aangesloten apparatuur voordat u het voor dit apparaat gebruikt.
     Zie de specificaties voor het stroomverbruik van dit apparaat.

Aansluiten op een voorversterker of componentensysteem/Aansluiten op een mixer

Let op

• Draai de PHONO-aardaansluiting vast met een kruiskopschroevendraaier.

Opmerking

• Hoewel de AC-schakelaar in de "OFF"-stand (UIT) staat, is het apparaat niet volledig losgekoppeld van het elektriciteitsnet. Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Plaats het apparaat zo dat de stekker gemakkelijk kan worden verwijderd.

Installatie

Installeer het apparaat op een horizontaal oppervlak dat beschermd is tegen trillingen.
Houd dit apparaat zo ver mogelijk van luidsprekers verwijderd.

De hoogte aanpassen om het apparaat horizontaal te maken

Til de hoofdeenheid op om de isolatoren te draaien en de hoogte aan te passen.

• Met de klok mee (naar de rechterhand) gezien van onderaf: Vermindert de hoogte.
• Tegen de klok in (naar de linkerhand) gezien van onderaf: Verhoogt de hoogte.

Let op

• Draai de isolatoren niet te ver.
  Als u dit wel doet, kunnen ze loskomen of beschadigd raken.

Plaats de stofkap

1. Terwijl u de stofkap aan beide zijden vasthoudt, plaatst u deze op zijn plaats door de vier hoeken uit te lijnen met de vier hoeken van het apparaat.
   • Til de stofkap recht omhoog bij het verwijderen.


Let op

• Breng de toonarm terug naar de armsteun en zet deze vast met de armklem voordat u de stofkap bevestigt of losmaakt.
• Verwijder de stofkap tijdens het afspelen.
• Zorg ervoor dat het styluslampje is ingedrukt bij het bevestigen van de stofkap. Als de stofkap wordt bevestigd met het styluslampje omhoog, kan deze de stofkap raken.

Opmerkingen voor installatie

• Voordat u het apparaat verplaatst, schakelt u het apparaat uit, trekt u de stekker uit het stopcontact en koppelt u alle aangesloten apparaten los.
• Zorg ervoor dat het apparaat niet wordt blootgesteld aan direct zonlicht, stof, vochtigheid en hitte van een verwarmingstoestel.
• Dit apparaat kan storingen van een radio oppikken als er een in de buurt is.
  Houd het apparaat zo ver mogelijk van een radio verwijderd.
• Installeer het apparaat niet op een warmtebron.
• Vermijd een plaats met grote temperatuurschommelingen.
• Vermijd een plaats met frequente condensatie.
• Vermijd een onstabiele plaats.
• Plaats geen object op het apparaat.
• Installeer het apparaat niet in een afgesloten ruimte, zoals een boekenplank.
• Installeer het apparaat op een positie op voldoende afstand van muren of andere apparaten om een effectieve warmteafvoer van de binnenkant van het apparaat te garanderen.
• Zorg ervoor dat de installatielocatie voldoende sterk is om het totale gewicht van het apparaat en het systeem te dragen.
• Houd er rekening mee dat het apparaat kan worden beschadigd door sigarettenrook of vocht van een ultrasone luchtbevochtiger.

Condensatie

Denk aan het uit de koelkast halen van een koude fles. Als u het een tijdje in een kamer laat staan, vormen zich dauwdruppels op het flesoppervlak.
Dit fenomeen wordt "condensatie" genoemd.

• Omstandigheden die condensatie veroorzaken
  • Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme naar een koude plaats of omgekeerd, snelle afkoeling of verwarming, of directe blootstelling aan gekoelde lucht)
  • Hoge luchtvochtigheid in een kamer met veel stoom, enz.
  • Regenseizoen
• Condensatie kan het apparaat beschadigen. Als dit is gebeurd, schakelt u het apparaat uit en laat u het staan totdat het zich aan de omgevingstemperatuur heeft aangepast (ongeveer 2 tot 3 uur).

Afstelling

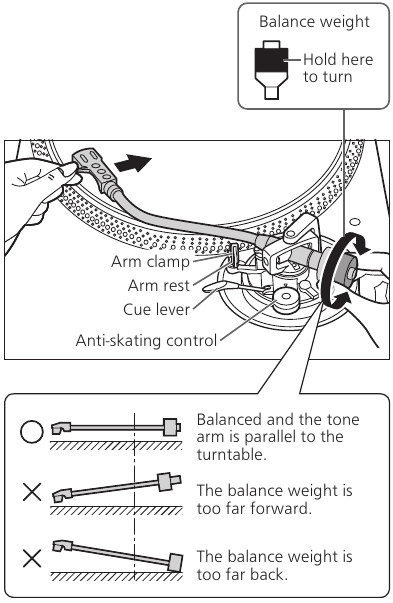

Horizontaal evenwicht

Voorbereiding

• Verwijder de stylusafdekking en pas op dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Laat de cue-hendel zakken.
• Zet de anti-skatingregelaar op "0".

1. Maak de toonarm los van de armsteun en stel het horizontale evenwicht af door aan het balanswiel te draaien.
   Houd de toonarm vast en draai het balanswiel in de richting van de pijl om het evenwicht af te stellen totdat de arm ongeveer horizontaal staat.
   • Let op dat de stylus niet in contact komt met de draaitafel of de hoofdeenheid.

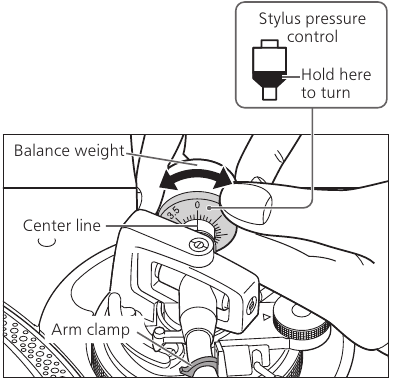

Naalddruk

Voorbereiding

• Plaats de toonarm terug in de armsteun en zet hem vast met de armklem.

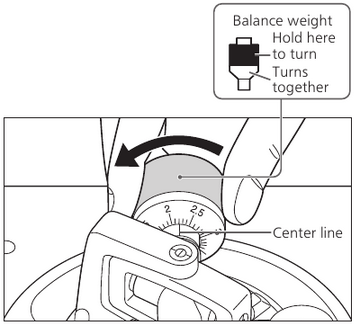

1. Draai de naalddrukregelaar totdat "0" op de middenlijn aan de achterkant van de toonarm staat.
   • Houd het balanswiel stil terwijl u dit doet.


Opmerking

• Raadpleeg de gebruikershandleiding van uw stylus voor de juiste naalddruk.

2. Draai het balanswiel om de naalddruk voor de cartridge aan te passen.
   • De naalddrukregelaar draait mee met het balanswiel.
   • Draai totdat de middenlijn naar de juiste naalddruk wijst.

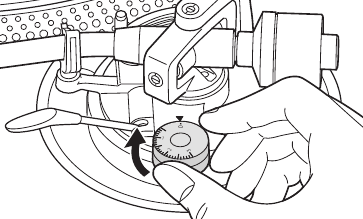

Anti-skating

1. Draai de anti-skatingregelaar om deze af te stellen op dezelfde waarde als de naalddrukregelaar.


Opmerking

• Voor naalddrukken van 3 g en hoger, stelt u de anti-skatingregelaar in op "3".
• Bij het scratchen (inclusief achteruit afspelen), past u de anti-skatingregelaar aan afhankelijk van de uit te voeren scratchbewegingen om skating te verminderen.

Toonarmhoogte

Voer deze aanpassing alleen uit als de cartridge die u gebruikt dit noodzakelijk maakt.

Voorbereiding

• Leg een plaat op de draaitafel.

1. Maak de armvergrendeling los.

2. Pas de hoogte aan met de armhoogteregelring.
   Pas de armhoogte aan totdat de toonarm evenwijdig is aan de plaat.
   1. Gebruik de onderstaande tabel als referentie om de juiste positiemarkering voor de hoogte van uw cartridge te vinden.
      (Voor meegeleverde headshell)

      	Cartridgehoogte (H) in millimeters	Positie hoogte instelling
      	17 18 19 20 21 22 23	0 1 2 3 4 5 6

   2. Draai de armhoogteregelring om de positiemarkering uit te lijnen met de indexlijn. 0 tot 6 mm (0 tot ¹⁵/₆₄") zijn gemarkeerd op de armhoogteregelring.


Opmerking

• Bij het scratchen (inclusief achteruit afspelen), past u de armhoogteregelring aan afhankelijk van de uit te voeren scratchbewegingen om skating te verminderen.

Als u de cartridgehoogte (H) niet weet of als u de meegeleverde headshell niet gebruikt
Verwijder de stylusafdekking en pas op dat u de stylus niet beschadigt, en maak vervolgens de armklem los. Laat de cue-hendel zakken, laat de stylus op de plaat rusten en pas de hoogte-instelling aan totdat de toonarm en de plaat evenwijdig zijn.

• Als de cartridgehoogte (H) te klein is om ze evenwijdig aan elkaar te maken, voegt u een "cartridgespatie" (niet meegeleverd) toe.

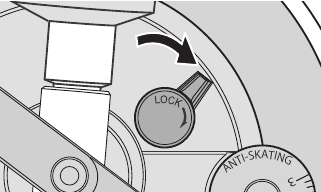

3. Nadat de armhoogte is afgesteld, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.
   • Zorg ervoor dat u de armvergrendelingsknop helemaal doordraait, zoals weergegeven in de onderstaande afbeelding. Mogelijk moet u hiervoor wat kracht uitoefenen.


Let op

• Wees voorzichtig dat u de stylus niet beschadigt.
• Gebruik het product niet met de armvergrendeling los.
• Gebruik voor een fijnere afstelling een waterpas (niet meegeleverd) om de armhoogte zo af te stellen dat de cartridge evenwijdig is aan een plaat.

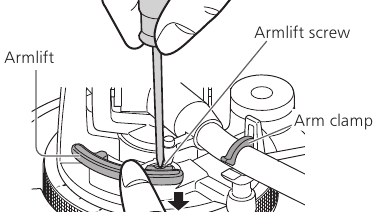

Armlifthoogte

Maak indien nodig een aanpassing aan uw cartridge.

Voorbereiding

• Leg een plaat op de draaitafel.
• Verwijder de stylusafdekking en pas op dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Til de cue-hendel op en beweeg de toonarm over de plaat.

1. Controleer de armlifthoogte (afstand tussen de stylus en het plaatoppervlak).
   Als aanpassing nodig is, gaat u naar stap 2.
   • De armlifthoogte is in de fabriek afgesteld op 8 tot 13 mm (⁵/₁₆ tot ³³/₆₄").

2. Plaats de toonarm terug in de armsteun, klem hem vast met de armklem en draai, terwijl u de armlift met uw vinger omlaag drukt, aan de schroef om de hoogte aan te passen.
   • Als u de schroef met de klok mee draait, wordt de armlift verlaagd.
   • Als u de schroef tegen de klok in draait, wordt de armlift verhoogd.


Bedieningsinstellingen

Maakt het mogelijk om de LED-kleur, de instelling voor achteruit afspelen, de instelling voor 78 toeren, de instelling voor het koppel en de reminstelling in te stellen.

1. Schakel het apparaat uit en trek de stekker uit het stopcontact.

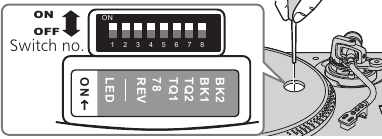

2. Pas naar wens aan door de schakelaars in te stellen met een fijne kruiskopschroevendraaier en dergelijke.


LED-kleurinstelling

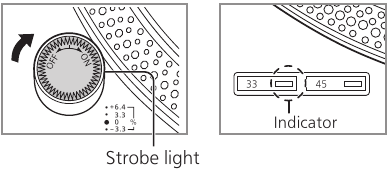

Hiermee kunt u rood of blauw selecteren voor de kleur van het stroboscooplicht, de knoppen voor het selecteren van de snelheid, de knop voor het selecteren van het toonhoogtebereik en de RESET LED-lamp.

	Schakelaar nr.: 1 (LED)
Rood	UIT (fabrieksinstelling)
Blauw	AAN

Instelling voor achteruit afspelen

Hiermee kunt u het achteruit afspelen uitschakelen of inschakelen.

	Schakelaar nr.: 3 (REV)
REV uitgeschakeld	UIT (fabrieksinstelling)
REV ingeschakeld	AAN

78 toeren instelling

Hiermee kunt u 78 toeren uitschakelen of inschakelen.

	Schakelaar nr.: 4 (78)
78 toeren uitgeschakeld	UIT (fabrieksinstelling)
78 toeren ingeschakeld	AAN

Koppelinstelling

Hiermee kunt u kiezen uit vier niveaus van sterkte om het koppel aan te passen.

		Schakelaar nr.: 5 (TQ1)	Schakelaar nr.: 6 (TQ2)
Hoog Laag	①	AAN	AAN
	②	UIT	AAN
	③	UIT (fabrieksinstelling)	UIT (fabrieksinstelling)
	④	AAN	UIT

Reminstelling

Hiermee kunt u kiezen uit vier niveaus van remkracht om de draaitafel te stoppen nadat op [START-STOP] is gedrukt.

		Schakelaar nr.: 7 (BK1)	Schakelaar nr.: 8 (BK2)
Hoog Laag	①	UIT	AAN
	②	UIT (fabrieksinstelling)	UIT (fabrieksinstelling)
	③	AAN	UIT
	④	AAN	AAN

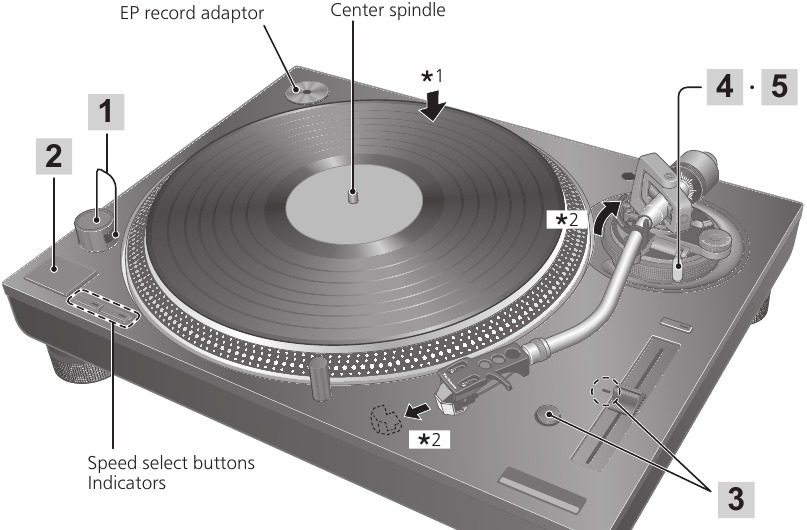

Platen afspelen

Voorbereiding

• Plaats een plaat (niet meegeleverd) op de draaitafel.
• Verwijder de stylusbeschermer en maak de armklem los.

1. Draai [ON/OFF] (AAN/UIT) om het apparaat in te schakelen.
   Het stroboscooplicht gaat branden. 33-¹/₃ rpm wordt De draaitafel begint automatisch te draaien en de indicator [33] licht op.

2. Druk op [START-STOP] (START-STOP).
   De draaitafel begint te draaien.


Let op
Druk niet op [START-STOP] (START-STOP) als de draaitafel is verwijderd.
Als u per ongeluk op [START-STOP] (START-STOP) hebt gedrukt

• De indicator van de snelheidskeuzeknop ([33] of [45]) begint te knipperen.
  → Als deze knippert, draait u [ON/OFF] (AAN/UIT) om het apparaat uit te schakelen, plaatst u de draaitafel en draait u [ON/OFF] (AAN/UIT) om het apparaat in te schakelen.

3. Druk op [RESET] (RESET) om de pitch control RESET LED-lamp te laten branden.
   Het apparaat speelt af met een vooraf ingestelde toonhoogte (33-¹/₃, 45 of 78 rpm), ongeacht de positie van de [PITCH ADJ] (PITCH AANP).

   • Fijnafstelling van de toonhoogte
4. Til de cue-hendel op en beweeg de toonarm over de plaat.

5. Laat de cue-hendel langzaam zakken.
   De toonarm beweegt langzaam naar beneden.
   Het afspelen begint.


Om in omgekeerde richting af te spelen

• Schakel het afspelen in omgekeerde richting in met de instelling Reverse playback (Afspelen in omgekeerde richting).
• Druk tegelijkertijd op de knop of knoppen voor het selecteren van de draaitafelsnelheid ([33], [45] of [33] en [45]) en [START-STOP] (START-STOP) terwijl de draaitafel draait.
• Het afspelen in omgekeerde richting start op de draaitafelsnelheid die is geselecteerd door op de knop of knoppen voor het selecteren van de snelheid te drukken.
• Om terug te keren naar normaal afspelen, drukt u nogmaals op [STARTSTOP] (START-STOP) terwijl u de knop of knoppen voor het selecteren van de draaitafelsnelheid ingedrukt houdt.
• Als u na het indrukken van [START-STOP] (START-STOP) tijdens het afspelen in omgekeerde richting nogmaals op [START-STOP] (START-STOP) drukt, start het normale afspelen.
• Als u tegelijkertijd op de knop of knoppen voor het selecteren van de draaitafelsnelheid en [START-STOP] (START-STOP) drukt terwijl de draaitafel is gestopt, start het afspelen in omgekeerde richting.

Om het afspelen tijdelijk te stoppen

Til de cue-hendel op.

• De stylus komt van de plaat.
• Om het afspelen opnieuw te starten, laat u de cue-hendel zakken.

Wanneer het afspelen is voltooid

1. Til de cue-hendel op, breng de toonarm terug naar de armsteun en laat de cue-hendel zakken.
2. Druk op [START-STOP] (START-STOP).
   De elektronische rem stopt de draaitafel voorzichtig.
3. Draai [ON/OFF] (AAN/UIT) om het apparaat uit te schakelen.
4. Klem de toonarm vast met de armklem.
5. Plaats de stylusbeschermer terug (om de stylus punt te beschermen).

Om de stylus te verlichten

De stylus punt wordt tijdens het afspelen verlicht.

Druk op het styluslampje.

• Het styluslampje (witte LED) komt omhoog en verlicht de stylus.
• Druk het styluslampje omlaag om het licht uit te schakelen.

Bij het afspelen van EP-platen

• Druk op de snelheidskeuzeknop [45] ([45] licht op).
• Plaats de EP-platenadapter over de middenas.

Bij het afspelen van SP-platen (78 rpm)

• Schakel 78 rpm in met de instelling 78 rpm.
• Druk tegelijkertijd op de snelheidskeuzeknoppen [33] en [45] (78 rpm: [33] en [45] lichten op).

Bij het gebruik van een platenstabilisator (niet meegeleverd)

• Raadpleeg de handleiding van de platenstabilisator.
• Maximumgewicht: 1 kg

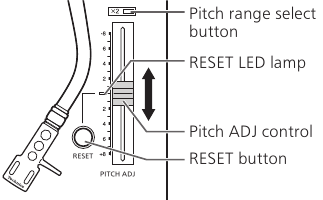

Pitch control (fijnafstelling van de toonhoogte)

1. Druk op [RESET] (RESET) om de RESET LED-lamp uit te schakelen.
2. Druk op de pitch range select button (knop voor het selecteren van het pitch-bereik) om het pitch-bereik te selecteren.
   • [×2] licht aan: ±16%
   • [×2] licht uit: ±8%
3. Terwijl de draaitafel draait
   Schuif [PITCH ADJ] (PITCH AANP).
   • De toonhoogte kan worden aangepast tussen ongeveer –8% en +8% of ongeveer –16% en +16%, afhankelijk van uw selectie.
   • De getallen geven een schatting van de percentages voor uw aanpassing.


Om de toonhoogte terug te zetten naar de vooraf ingestelde waarde

Druk op [RESET] (RESET).
De RESET LED-lamp gaat branden en de toonhoogte keert direct terug naar een vooraf ingestelde waarde, ongeacht de positie van de [PITCH ADJ] (PITCH AANP).
(33-¹/₃, 45 of 78 rpm)

• RESET LED aan: Vast ingesteld op de vooraf ingestelde waarde.
• RESET LED uit: Kan worden aangepast met [PITCH ADJ] (PITCH AANP).

Om de toonhoogte te meten

De vier rijen stroboscoopspiegels rond de rand van de draaitafel kunnen u helpen bij het meten van de toonhoogte.

1. +6,4% verandering in toonhoogte in stilstand
2. +3,3% verandering in toonhoogte in stilstand
3. Normale draaitafelsnelheid (33- 1 / 3, 45 of 78 rpm) in stilstand
4. -3,3% verandering in toonhoogte in stilstand

Let op
De stroboscoopspiegels worden verlicht door het stroboscooplicht (LED-verlichting) dat is gesynchroniseerd met de exacte frequentie van de digitale bediening.
Gebruik altijd deze LED-verlichting om de toonhoogte te meten.

Onderhoud

Onderhoud van de onderdelen

Verwijder grondig stof van de stylus en de plaat.

• Verwijder de headshell met de cartridge en reinig de stylus met een zachte borstel.
  Borstel van de basis naar de punt.
• Gebruik een platenreiniger om uw platen schoon te houden.


Veeg de headshell-aansluitingen af en toe schoon.
Veeg de headshell-aansluitingen schoon met een zachte doek en plaats de headshell op de toonarm.

Zet het volume van de versterker lager of schakel de versterker uit voordat u de headshell plaatst of verwijdert.
Er kunnen beschadigingen aan uw luidsprekers optreden als de headshell wordt verplaatst terwijl het volume is opgedraaid.

De stofkap en kast reinigen

Veeg de stofkap en kast af met een zachte doek.
Raak de printplaat niet aan tijdens het reinigen.
Anders kan de speler defect raken.
Als er veel vuil is, wringt u een natte doek strak uit om het vuil weg te vegen en veegt u het vervolgens af met een zachte doek.

• Gebruik geen oplosmiddelen, waaronder benzeen, verdunner, alcohol, keukenreinigingsmiddel, een chemische doek, enz. Dit kan ervoor zorgen dat de buitenkant van de behuizing vervormt of dat de coating loslaat.
• Veeg de stofkap niet af wanneer deze op zijn plaats zit. Dit kan ertoe leiden dat de toonarm naar de stofkap wordt getrokken als gevolg van de opgewekte statische elektriciteit. Zorg ervoor dat de stofkap is verwijderd tijdens het afspelen van een plaat.

Het apparaat verplaatsen

Verpak het apparaat opnieuw in de verpakking waarin het is geleverd.
Bewaar het verpakkingsmateriaal nadat u de goederen hebt verwijderd.
Als u de verpakking niet meer hebt, doet u het volgende:

• Verwijder de draaitafel en slipmat en wikkel ze zorgvuldig in.
• Verwijder de headshell en het balanceergewicht van de toonarm en wikkel ze zorgvuldig in.
• Klem de toonarm vast met de armklem en plak deze vast.
• Wikkel de hoofdeenheid voorzichtig in een deken of papier.


Gids voor probleemoplossing

Voer de onderstaande controles uit voordat u service aanvraagt. Als u twijfelt over sommige controlepunten, of als de remedies die in de tabel worden aangegeven het probleem niet oplossen, neemt u contact op met uw dealer.

Geen stroom.

• Is het netsnoer aangesloten?
  → Steek de stekker stevig in het stopcontact.

Er is stroom, maar geen geluid.
Het geluid is zwak.

• Zijn de aansluitingen op de PHONO-aansluitingen van de versterker/receiver correct?
  → Sluit de PHONO-kabels aan op de PHONO-ingangsaansluitingen van de versterker.

Het linker- en rechtergeluid zijn omgedraaid.

• Zijn de aansluitingen van de stereoverbindingskabel op de versterker of receiver omgedraaid?
  → Controleer alle aansluitingen nogmaals.
• Zijn de aansluitingen van de lead draden van de headshell op de cartridge-aansluitingen correct?
  → Controleer alle aansluitingen nogmaals.

Er is een brom te horen tijdens het afspelen.

• Bevinden zich andere apparaten of hun netsnoer in de buurt van de stereoverbindingskabel?
  → Scheid de apparaten en hun netsnoer van dit apparaat.
• Is de aardleiding aangesloten?
  → Zorg ervoor dat de aardleiding correct is aangesloten.

De indicator op de snelheidskeuzeknop [33] of [45] knippert.
Voer de volgende handelingen uit wanneer de indicator op de snelheidskeuzeknop [33] of [45] knippert. Het symptoom kan worden verbeterd.

1. Draai [ON/OFF] (AAN/UIT) naar OFF.
2. Trek de stekker uit het stopcontact, wacht drie seconden en steek de stekker vervolgens weer in het stopcontact.
3. Draai [ON/OFF] (AAN/UIT) naar ON en druk op [START-STOP] (START-STOP) om de draaitafel te laten draaien.

• Als de indicator op de snelheidskeuzeknop opnieuw knippert, controleert u welke knop knippert en neemt u contact op met onze servicevertegenwoordiger.

Specificaties

Algemeen
Voeding	AC 120 V, 60 Hz
Stroomverbruik	8,0 W (Power ON (Stroom AAN)) Ongeveer 0,2 W (Power OFF (Stroom UIT))
Afmetingen (B×H×D)	453 x 169 x 353 mm (17-27/32" × 6-21/32" × 13-29/32")
Gewicht	Ongeveer 9,6 kg (21,2 lbs)
Bedrijfstemperatuurbereik	0°C tot +40°C
Bedrijfsvochtigheidsbereik	35% tot 80% RH (geen condensatie)
Draaitafelgedeelte
Type	Direct aangedreven handmatige draaitafel
Aandrijfmethode	Directe aandrijving
Motor	Borstelloze DC-motor
Draaitafel plateau	Gegoten aluminium Diameter: 332 mm (13-5/64") Gewicht: Ongeveer 1,8 kg (4,0 lbs) (Inclusief slipmat en slip sheet)
Draaitafelsnelheid	33-1/3 rpm, 45 rpm (met schakelaar 78 rpm)
Aanpassingsbereik	±8, ±16%
Startkoppel	1,8 kg·cm (1,56 lbs-in)
Opbouweigenschappen	0,7 s. van stilstand tot 33-1/3 rpm
Remsysteem	Elektronische rem
Wow en flutter	0,025% WRMS
Toonarmgedeelte
Type	Statische balans
Effectieve lengte	230 mm (9-1/16")
Overhang	15 mm (19/32")
Tracking error angle (Volgfouthoek)	Binnen 2° 32' (aan de buitenste groef van een 30 cm (12") plaat) Binnen 0° 32' (aan de binnenste groef van een 30 cm (12") plaat)
Offset angle (Offsethoek)	22°
Arm-height adjustment range (Hoogteverstellingsbereik van de arm)	0 – 6 mm (0 - 15/64")
Stylus pressure adjustment range (Instelbereik stylusdruk)	0 – 4 g (directe uitlezing)
Head shell weight (Gewicht headshell)	Ongeveer 7,6 g
Applicable cartridge weight range (Toepasselijk cartridge gewichtsbereik)	5,6 – 12,0 g (zonder extra gewicht) 14,3 – 20,7 g (inclusief de headshell)
Shell terminal (Shell-aansluiting)	ø1,2 mm 4-pins aansluiting

Specificaties kunnen zonder kennisgeving worden gewijzigd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt. Volg de veiligheidsinstructies op het apparaat en de toepasselijke veiligheidsinstructies die hieronder worden vermeld.
Bewaar deze bedieningsinstructies zodat u ze later kunt raadplegen.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer zodat er niet op gelopen kan worden en dat het niet bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die met het apparaat wordt verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door kantelen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Apparaat

• Om het risico op brand, elektrische schokken of schade aan het product te verminderen,
  • Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten.
  • Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op dit apparaat.
  • Gebruik alleen de aanbevolen accessoires.
  • Verwijder geen afdekkingen.
  • Repareer dit apparaat niet zelf.
    Laat het onderhoud over aan gekwalificeerd onderhoudspersoneel.

Netsnoer

• De stekker is het uitschakelapparaat. Installeer dit apparaat zo dat de stekker direct uit het stopcontact kan worden gehaald.
• Zorg ervoor dat de aardingspen op de stekker goed is aangesloten om elektrische schokken te voorkomen.
  • Een apparaat met een KLASSE I-constructie moet worden aangesloten op een stopcontact met een beschermende aardingsverbinding.

Apparaat

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit apparaat.

Plaatsing

• Om het risico op brand, elektrische schokken of schade aan het product te verminderen.
  • Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of een andere afgesloten ruimte.
    Zorg ervoor dat dit apparaat goed geventileerd is.
  • Blokkeer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleden, gordijnen en soortgelijke items.
• Houd uw luidsprekers op minstens 10 mm (¹³/₃₂") afstand van het systeem voor een goede ventilatie.
• Houd elke IC-kaart of magneetkaart, zoals een creditcard, uit de buurt van de draaitafel.
  • Anders kan de IC-kaart of magneetkaart onbruikbaar worden als gevolg van het magnetische effect.

Het volgende merkteken en symbolen bevinden zich aan de onderkant van het apparaat.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN
OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U GEEN SCHROEVEN VERWIJDEREN.
BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

De bliksemflits met pijlpunt-symbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende sterk kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

Als u vragen heeft, gaat u naar:
U.S.A.: http://shop.panasonic.com/support
Canada: www.panasonic.ca/english/support
Registreer online op http://shop.panasonic.com/support (alleen voor klanten in de VS)

Referenties

• Panasonic - Officiële ondersteuning voor consumentenproducten
• Panasonic - Officiële ondersteuning voor consumentenproducten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Technics SL-1200M7L - Direct Drive Turntable System Handleiding

Beschikbare talen
