Technics SL-1500C - Direct Drive Turntable System Handleiding

Kenmerken

Coreless direct drive motor voor hoge precisie, stabiele rotatie en hoge betrouwbaarheid

• Stabiele rotatie wordt bereikt door de combinatie van de coreless direct drive motor die minuscule vibraties tijdens de rotatie vermindert, met de motorbesturingstechnologie die de aandrijfmodus schakelt afhankelijk van de operationele status van de motor.
• Naast superieure prestaties vereist de direct drive motor geen vervanging van onderdelen of onderhoud.

Hogeprecisielagers voor zeer gevoelige toonarm

• Het machinaal bewerkte, hogeprecisielager dat wordt gebruikt in de toonarmlagering met cardanische ophanging zorgt voor een hoge initiële responsgevoeligheid en nauwkeurige plaattracking.

Automatische lift-up functie om de toonarm automatisch op te tillen

• Dit apparaat is uitgerust met een automatische lift-up functie om de toonarm automatisch op te tillen wanneer een plaat is afgelopen.

Compleet pakket, inclusief het volgende, om te genieten van het afspelen van platen

• Ingebouwde phono-equalizerversterker die compatibel is met een breed scala aan apparaten.
• Hoogwaardige MM-type cartridge.

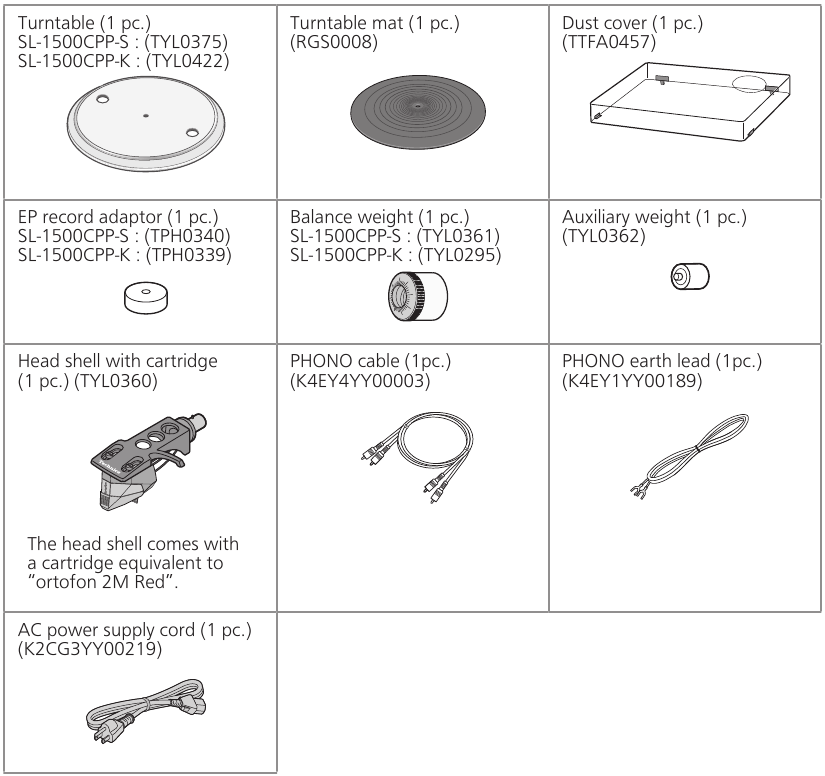

Accessoires

Om schade tijdens verzending te voorkomen, zijn sommige onderdelen van de apparatuur gedemonteerd.
Controleer en identificeer de meegeleverde accessoires. (Sommige accessoires worden in een zak meegeleverd.)

• De modelnummers van de accessoires zijn geldig vanaf februari 2019.
  Ze kunnen zonder voorafgaande kennisgeving worden gewijzigd.

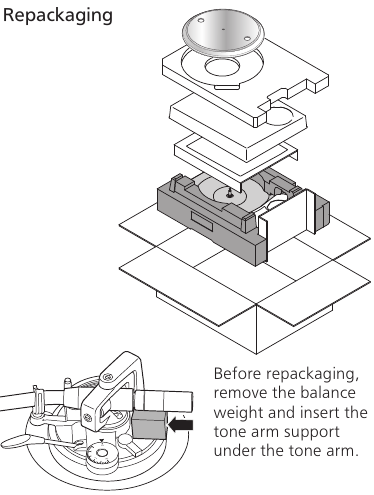

• Bewaar het verpakkingsmateriaal nadat u de goederen hebt uitgepakt.
  U hebt ze nodig wanneer u het product over lange afstanden vervoert.
• Volg de lokale voorschriften bij het afvoeren van het product.
• Gebruik geen ander AC-voedingssnoer, PHONO-kabel en PHONO-aardingskabel dan de meegeleverde.
• Houd de cartridge en het extra gewicht buiten bereik van kinderen om inslikken te voorkomen.
• Illustraties en figuren in deze handleiding zijn van de zilveren hoofdbehuizing.
• De stylus is een verbruiksartikel. Koop bij vervanging ortofon "stylus 2M Red".

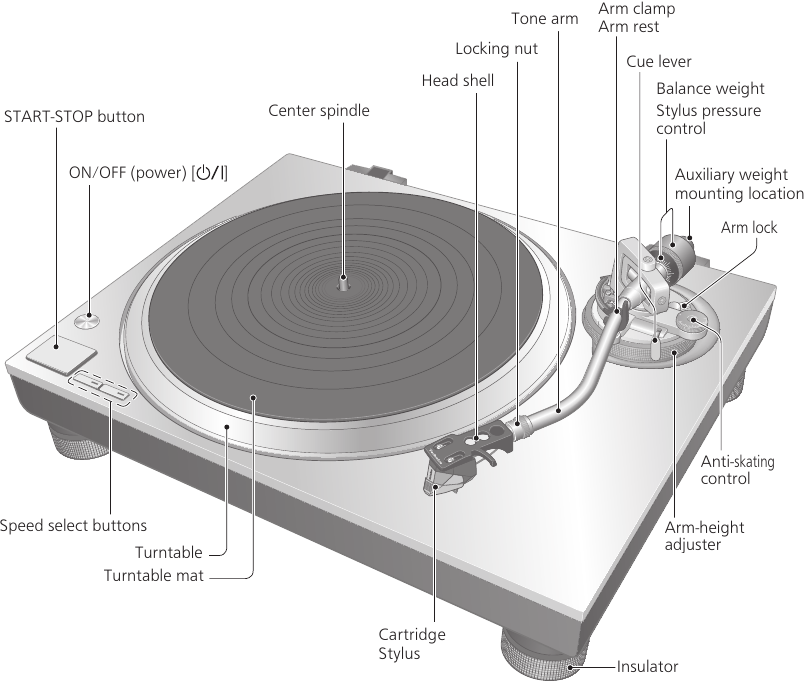

Namen van onderdelen

Voorkant

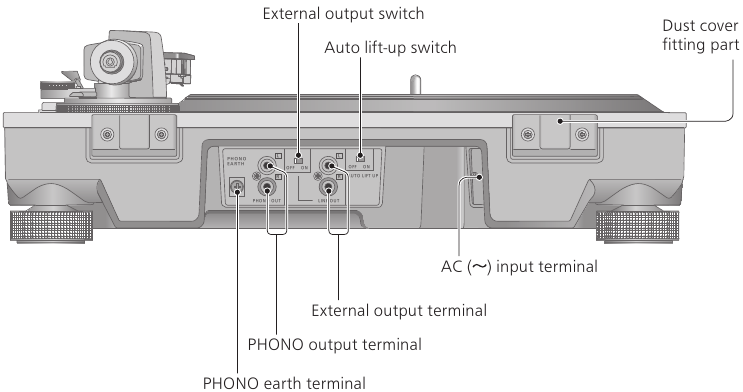

Achterkant

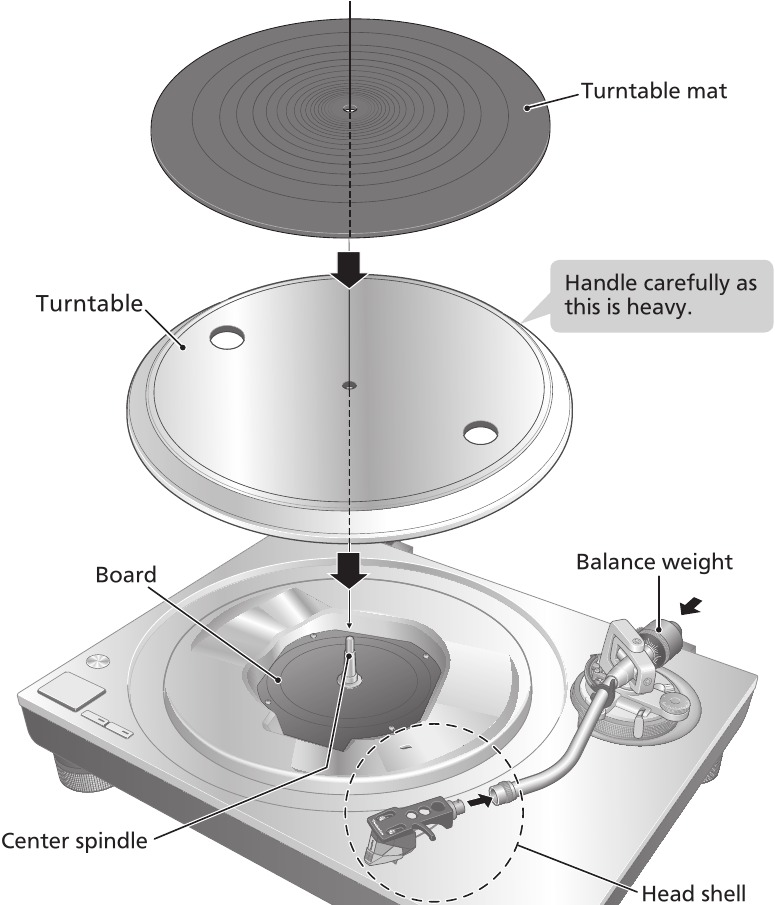

De speler in elkaar zetten

Om schade tijdens verzending te voorkomen, zijn sommige onderdelen van de apparatuur gedemonteerd. Zet de speler in de volgende volgorde in elkaar.

Let op

• Plaats voor de installatie de stylusbeschermer om de stylus punt te beschermen, zet de toonarm terug op de armsteun en zet deze vast met de armklem.
• Sluit het AC-voedingssnoer pas aan als de installatie is voltooid.
• Voorkom bij het plaatsen van de draaitafel dat er vreemd materiaal tussen de hoofdunit en de draaitafel komt.
• Raak de printplaat niet aan en bekrast deze niet.

Voordat u de draaitafel plaatst

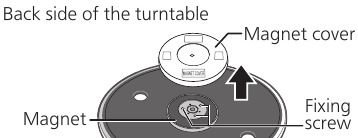

Verwijder de magneetkap van de draaitafel.

• Er bevindt zich een magneet en de bijbehorende kap aan de achterkant van de draaitafel.
  Verwijder de magneetkap voordat u deze op de hoofdunit plaatst.


Let op

• Houd magnetisch gevoelige objecten, zoals een magneetkaart en horloge, uit de buurt van de magneet.
• Voorkom dat de draaitafel de hoofdunit raakt of eraf valt.
  Voorkom dat stof of ijzerpoeder aan de magneet op de achterkant blijft kleven.
• Raak de bevestigingsschroeven (drie locaties) van de draaitafel niet aan. De nominale prestaties kunnen niet worden gegarandeerd als ze niet op de juiste positie staan.

De draaitafel plaatsen

Plaats de draaitafel langzaam op de centrale as.
Let op

• Wees voorzichtig bij het hanteren van de draaitafel, deze is zwaar.
• Zorg ervoor dat uw vingers niet bekneld raken.
• Veeg vingerafdrukken of vuil weg met een zachte doek.

De draaitafelmat plaatsen

Leg de draaitafelmat op de draaitafel.

De headshell bevestigen

Plaats de headshell met de cartridge in de toonarm. Houd de headshell horizontaal en draai de borgmoer vast.

• Raak de stylus punt niet aan.

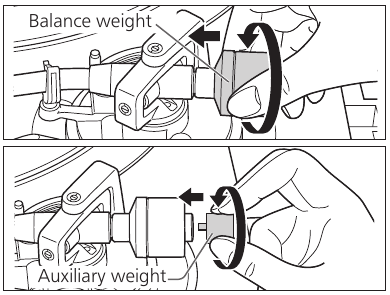

Het balansgewicht bevestigen

Bevestig het balansgewicht aan de achterkant van de toonarm.

• Bevestig het meegeleverde hulpstukgewicht aan de achterkant van de toonarm op basis van het gewicht van uw cartridge.
  Zie "Toepasselijk cartridge gewichtsbereik" voor instelbare cartridge gewichtsbereiken.

Opmerking

• De binnenkant van het balansgewicht is ingevet.

De draaitafel verwijderen

Zoals weergegeven in de afbeelding aan de rechterkant, plaatst u uw vingers in de twee gaten op de draaitafel, houdt u de centrale as omlaag en verwijdert u de draaitafel naar boven.

Aansluitingen en installatie

• Sluit niet tegelijkertijd de PHONO-terminaluitgang en de externe uitgangsterminals aan op een aangesloten apparaat (voorversterker, componentensysteem, enz.). Gelijktijdig aansluiten kan ruis en/of een knallend geluid veroorzaken.
• Schakel alle apparaten uit en trek het AC-voedingssnoer uit het stopcontact voordat u aansluitingen maakt.
• Bedien de externe uitgangsschakelaar niet en sluit geen kabels aan of los terwijl het apparaat is ingeschakeld.
• Zorg ervoor dat u de PHONO-aardingskabel aansluit wanneer u de PHONO-uitgangsterminals aansluit. Anders kan er brom (zoemend geluid) optreden.
• Raadpleeg ook de handleiding van het aangesloten apparaat.

Aansluiten op een geïntegreerde versterker of componentensysteem

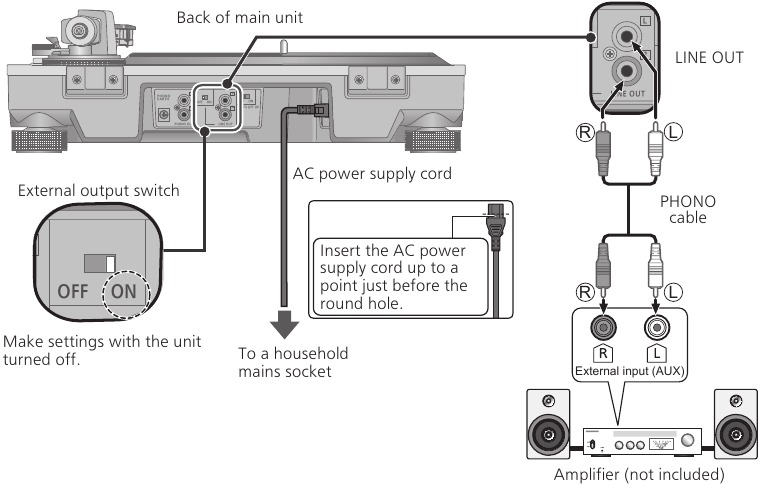

De externe uitgangsterminals aansluiten

1. Schakel het apparaat en het aangesloten apparaat uit en trek het AC-voedingssnoer uit het stopcontact.
2. Sluit de PHONO-kabel aan op de externe uitgangsterminals van het apparaat en de externe ingangsterminals van het aangesloten apparaat.
   • Sluit de PHONO-aardingskabel niet aan wanneer u de externe uitgangsterminals aansluit.
   • Aansluiten op de PHONO-ingangsterminals van het aangesloten apparaat produceert abnormale uitvoer, luid en met een vervormde geluidskwaliteit.
3. Zet de externe uitgangsschakelaar op "ON" (AAN).
4. Sluit het AC-voedingssnoer aan.
   • Controleer het wattage van het AC-stopcontact op de aangesloten apparatuur voordat u het voor dit apparaat gebruikt.
     Zie de specificaties voor het stroomverbruik van dit apparaat.

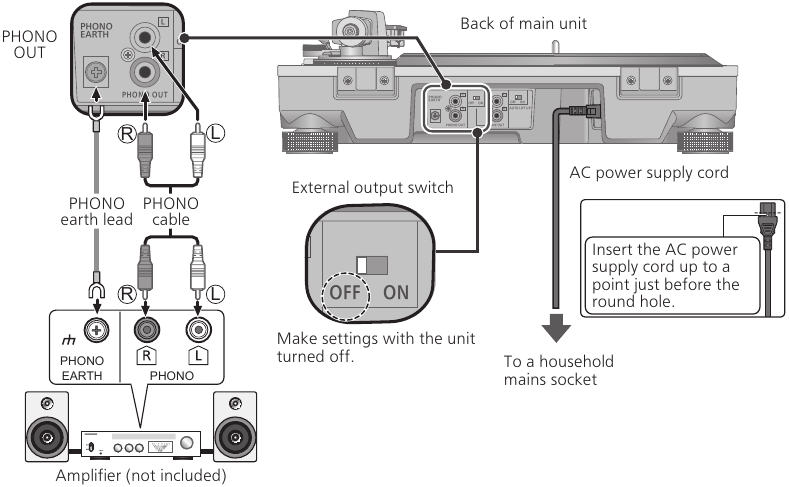

De PHONO-uitgangsterminals aansluiten

1. Schakel het apparaat en het aangesloten apparaat uit en trek het AC-voedingssnoer uit het stopcontact.
2. Sluit de PHONO-kabel en de PHONO-aardingskabel aan op de PHONO-ingangsterminals van de aangesloten apparatuur.
   • Er kan geen voldoende volume en geluidskwaliteit worden verkregen wanneer deze is aangesloten op de externe ingangsterminals van het aangesloten apparaat.
3. Zet de externe uitgangsschakelaar op "OFF" (UIT).
4. Sluit het AC-voedingssnoer aan.
   • Controleer het wattage van het AC-stopcontact op de aangesloten apparatuur voordat u het voor dit apparaat gebruikt.
     Zie de specificaties voor het stroomverbruik van dit apparaat.

Let op

• Draai de PHONO-aardingsterminal vast met een kruiskopschroevendraaier.

Opmerking

• Hoewel de AC-aan/uit-schakelaar in de "OFF" (UIT) -stand staat, is het apparaat niet volledig losgekoppeld van het elektriciteitsnet. Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Plaats het apparaat zo dat de stekker gemakkelijk kan worden verwijderd.

Installatie

Installeer het apparaat op een horizontaal oppervlak dat is beschermd tegen trillingen.
Houd dit apparaat zo ver mogelijk van luidsprekers vandaan.

De hoogte aanpassen om het apparaat horizontaal te maken

Til de hoofdunit op om de isolatoren te draaien en de hoogte aan te passen.

• Met de klok mee: Vermindert de hoogte.
• Tegen de klok in: Verhoogt de hoogte.

Let op

• Draai de isolatoren niet te ver.
  Als u dit wel doet, kunnen ze loskomen of beschadigd raken.

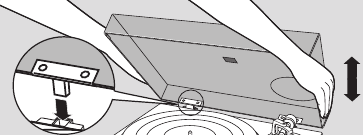

Plaats de stofkap

Houd de stofkap met beide handen vast en steek deze in de stofkapbevestigingsonderdelen op de speler.

• Om de stofkap te verwijderen, houdt u deze open en tilt u hem recht omhoog.


Let op

• Zet de toonarm terug op de armsteun en zet deze vast met de armklem voordat u de stofkap bevestigt of losmaakt.
• Verwijder de stofkap tijdens het afspelen.
• Voorkom bij het plaatsen van de stofkap dat de punt van de scharnieren de hoofdunit raakt en beschadigt.

Opmerkingen voor installatie

• Voordat u het apparaat verplaatst, schakelt u het uit, trekt u de stekker uit het stopcontact en koppelt u alle aangesloten apparaten los.
• Zorg ervoor dat het apparaat niet wordt blootgesteld aan direct zonlicht, stof, vochtigheid en hitte van een verwarmingstoestel.
• Dit apparaat kan storingen van een radio oppikken als er een in de buurt is.
  Houd het apparaat zo ver mogelijk van een radio vandaan.
• Installeer het apparaat niet op een warmtebron.
• Vermijd een plaats met grote temperatuurschommelingen.
• Vermijd een plaats met frequente condensatie.
• Vermijd een onstabiele plaats.
• Plaats geen object op het apparaat.
• Installeer het apparaat niet in een afgesloten ruimte, zoals een boekenplank.
• Installeer het apparaat op een positie ver van muren of andere apparaten om een effectieve warmteafvoer van de binnenkant van het apparaat te garanderen.
• Zorg ervoor dat de installatielocatie voldoende sterk is om het totale gewicht van het apparaat en het systeem te dragen.
• Houd er rekening mee dat het apparaat kan worden beschadigd door sigarettenrook of vocht van een ultrasone luchtbevochtiger.

Condensatie
Denk aan het uit de koelkast halen van een koude fles. Als u het een tijdje in een kamer laat staan, vormen er zich dauwdruppels op het flesoppervlak. Dit fenomeen wordt "condensatie" genoemd.

• Omstandigheden die condensatie veroorzaken
  • Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme naar een koude plaats of omgekeerd, snelle afkoeling of verwarming, of directe blootstelling aan gekoelde lucht)
  • Hoge luchtvochtigheid in een kamer met veel stoom, enz.
  • Regenseizoen
• Condensatie kan het apparaat beschadigen. Als dit is gebeurd, schakelt u het apparaat uit en laat u het staan totdat het zich aan de omgevingstemperatuur heeft aangepast (ongeveer 2 tot 3 uur).

Afstelling

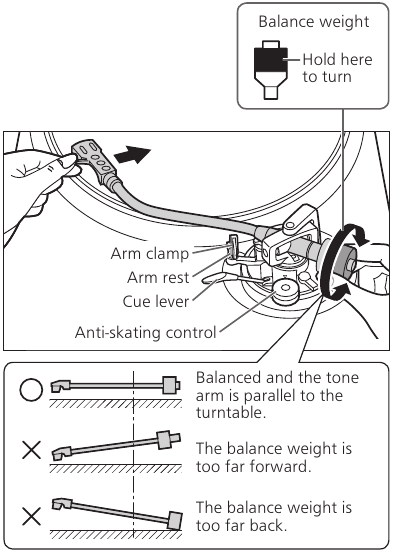

Horizontaal evenwicht

Voorbereiding

• Verwijder eerst de stofkap.
• Verwijder de stylusbeschermer en zorg ervoor dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Laat de cueinghendel zakken.
• Draai de anti-skatingregelaar op "0".

Maak de toonarm los van de armsteun en pas het horizontale evenwicht aan door aan het contragewicht te draaien.
Houd de toonarm vast en draai het contragewicht in de richting van de pijl om het evenwicht aan te passen totdat de arm ongeveer horizontaal staat.

• Zorg ervoor dat de punt van de stylus de draaitafel of de hoofdunit niet raakt.

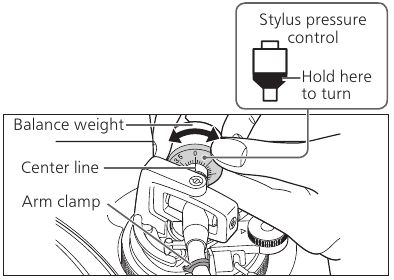

Naalddruk

Voorbereiding

• Plaats de toonarm terug in de armsteun en zet hem vast met de armklem.

1. Draai de naalddrukregelaar totdat "0" op de middenlijn aan de achterkant van de toonarm staat.

   • Houd het contragewicht stil tijdens het uitvoeren hiervan.

Opmerking

• Naalddruk van de meegeleverde cartridge: 1,8 g
• Raadpleeg bij gebruik van een afzonderlijk verkochte cartridge de gebruikershandleiding van uw cartridge voor de juiste naalddruk.

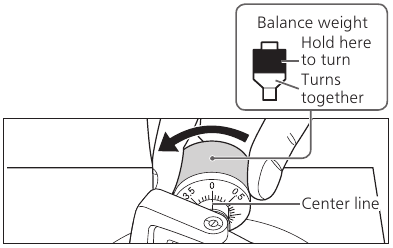

2. Draai het contragewicht om de juiste naalddruk voor de cartridge in te stellen.

   • De naalddrukregelaar draait mee met het contragewicht.
   • Draai totdat de middenlijn naar de juiste naalddruk wijst.

Anti-skating

Draai de anti-skatingregelaar om deze aan te passen aan dezelfde waarde als de naalddrukregelaar.

Opmerking

• Voor naalddrukken van 3 g en hoger, past u de anti-skatingregelaar aan op "3".

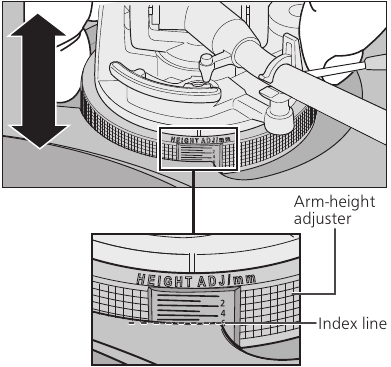

Toonarmhoogte

Voer deze aanpassing alleen uit als de cartridge die u gebruikt dit noodzakelijk maakt.

Voorbereiding

• Leg een plaat op de draaitafel.

1. Maak de armvergrendeling los.

2. Pas de hoogte aan met de armhoogteversteller.
   Pas de armhoogte aan totdat de toonarm parallel loopt aan de plaat.
   1. Gebruik de onderstaande tabel als referentie om de juiste positiemarkering voor de hoogte van uw cartridge te vinden.
      (Voor meegeleverde headshell)

      	Cartridgehoogte (H) in millimeters	Positie van de hoogte regelaar
      	14 15 16 17 18 19 20	0 1 2 3 4 5 6

      • Hoogte van de accessoirecartridge H = 18 (mm)
        (Positie van de hoogte regelaar: 4)
   2. Houd de armhoogteversteller vast en schuif deze omhoog of omlaag om de positiemarkering uit te lijnen met de indexlijn. 0 tot 6 mm zijn gemarkeerd op de armhoogteversteller.

      • Controleer de indexlijn van de armhoogteversteller door met uw ogen op hetzelfde niveau te kijken.


Als u de cartridgehoogte (H) niet weet of als u de meegeleverde headshell niet gebruikt
Verwijder de stylusbeschermer en zorg ervoor dat u de stylus niet beschadigt, en maak vervolgens de armklem los. Laat de cueinghendel zakken, laat de stylus op de plaat rusten en pas de hoogte regelaar aan totdat de toonarm en de plaat parallel lopen.

• Als de cartridgehoogte (H) te klein is om ze parallel aan elkaar te maken, voegt u een "cartridgespacer" (niet meegeleverd) toe.

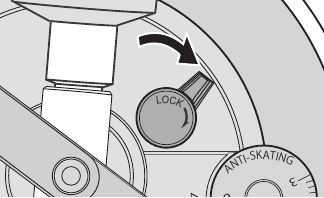

3. Nadat de armhoogte is aangepast, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.
   • Zorg ervoor dat u de armvergrendelingsknop helemaal doordraait, zoals weergegeven in de onderstaande afbeelding. Mogelijk moet u hiervoor wat kracht gebruiken.


Let op

• Wees voorzichtig om de stylus punt niet te beschadigen.
• Gebruik het product niet met de armvergrendeling losgemaakt.
• Gebruik voor een fijnere afstelling een waterpas (niet meegeleverd) om de armhoogte zo af te stellen dat de cartridge parallel loopt aan een plaat.

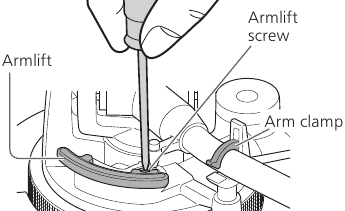

Armlifthoogte

Maak een aanpassing aan uw cartridge, indien nodig.

Voorbereiding

• Leg een plaat op de draaitafel.
• Verwijder de stylusbeschermer en zorg ervoor dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Til de cueinghendel op en beweeg de toonarm over de plaat.

1. Controleer de armlifthoogte (afstand tussen de stylus punt en het plaatoppervlak).
   Ga naar stap 2 als aanpassing nodig is.
   • De armlifthoogte is in de fabriek afgesteld op 8 tot 13 mm ( ⁵/₁₆" tot ³³/₆₄").

2. Plaats de toonarm terug in de armsteun en zet hem vast met de armklem. Draai aan de stelschroef.

   • Door de schroef met de klok mee te draaien, wordt de armlift verlaagd.
   • Door de schroef tegen de klok in te draaien, wordt de armlift verhoogd.

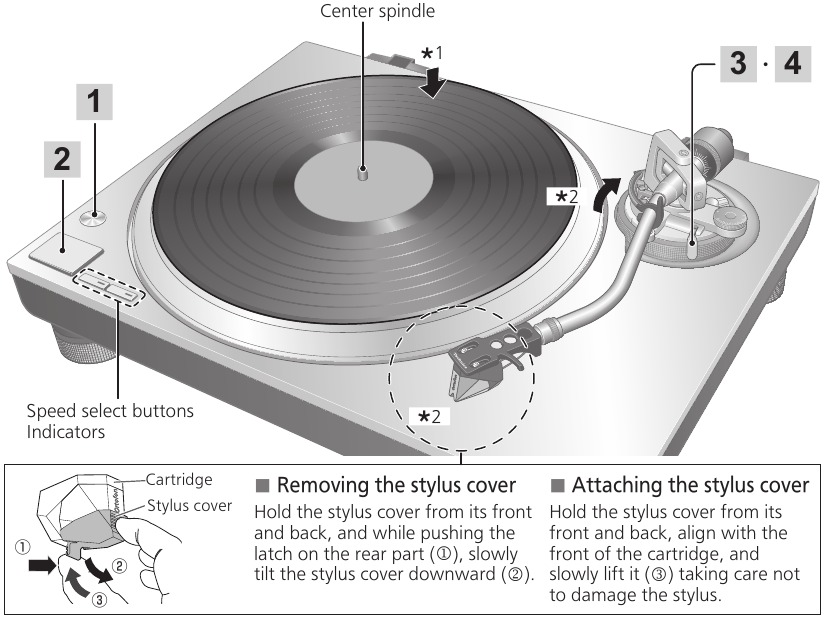

Platen afspelen

Voorbereiding

• Leg een plaat (niet meegeleverd) op de draaitafel.
• Verwijder de stylusbeschermer en maak de armklem los.

1. Druk op [] om het apparaat in te schakelen.
   33-¹/₃ rpm wordt automatisch geselecteerd en de indicator [33] licht op.

2. Druk op [START-STOP] (START-STOP).
   De draaitafel begint te draaien.

   Let op
   • Druk niet op [START-STOP] (START-STOP) als de draaitafel is verwijderd.
     Als u per ongeluk op [START-STOP] (START-STOP) hebt gedrukt
     • De indicator van de snelheidsselectieknop ([33] of [45]) begint te knipperen.
       → Als deze knippert, drukt u op [] om het apparaat uit te schakelen, plaatst u de draaitafel en drukt u vervolgens op [] om het apparaat in te schakelen.
   • Schakel het apparaat in of uit met het volume op het aangesloten apparaat op het minimum.
3. Til de cueinghendel op en beweeg de toonarm over de plaat.

4. Laat de cueinghendel langzaam zakken.
   De toonarm beweegt langzaam naar beneden.
   Het afspelen begint.


Om het afspelen tijdelijk te stoppen

Til de cueinghendel op.

• De stylus komt los van de plaat.
• Om het afspelen opnieuw te starten, laat u de cueinghendel zakken.

Als het afspelen is voltooid

1. Nadat u de cueinghendel hebt opgetild om de toonarm terug te plaatsen in de armsteun, laat u deze volledig zakken.
2. Druk op [START-STOP] (START-STOP).
   De elektronische rem stopt de draaitafel voorzichtig.
3. Druk op [] om het apparaat uit te schakelen.
4. Klem de toonarm vast met de armklem.
5. Plaats de stylusbeschermer terug (om de stylus punt te beschermen).

Automatische lift-upfunctie

Deze functie tilt de toonarm automatisch op nadat een plaat is afgelopen. Het voorkomt dat de laatste groef herhaaldelijk wordt afgespeeld. (Het stopt de draaitafelrotatie niet.)
Deze functie vereist de volgende instelling om actief te worden.
Instelling: Zet, met het apparaat uitgeschakeld, de automatische lift-upschakelaar aan de achterkant op "ON" (AAN).

• Voer na een automatische lift-up de stappen 1 tot en met 5 uit die hierboven zijn beschreven in "Als het afspelen is voltooid".

Let op

• Afhankelijk van de plaat kan het enige tijd duren nadat het afspelen is voltooid voordat de automatische liftup werkt, of kan deze werken terwijl de plaat nog wordt afgespeeld. Als de toonarm tijdens het afspelen wordt opgetild, zet u de automatische lift-upschakelaar op "OFF" (UIT).
• De automatische lift-upfunctie werkt mogelijk niet normaal. Om de automatische lift-upfunctie normaal te laten werken, moet de cueinghendel volledig zijn neergelaten nadat de toonarm na het einde van het afspelen is teruggeplaatst in de armsteun.
  ロ ロ

Bij het afspelen van EP-platen

• Druk op de snelheidsselectieknop [45] ([45] licht op).
• Plaats de EP-plaatadapter over de middenas.

Bij het afspelen van SP (78 rpm) platen

• Druk tegelijkertijd op de snelheidsselectieknoppen [33] en [45] (78 rpm: [33] en [45] lichten op).

Bij gebruik van een platenstabilisator (niet meegeleverd)

• Zie de handleiding van de platenstabilisator.
• Maximaal gewicht: 1 kg

Onderhoud

Onderhoud van de onderdelen

Verwijder grondig stof van de stylus en de plaat.

• Verwijder de headshell met de cartridge en reinig de stylus met een zachte borstel.
  Borstel van de basis naar de punt.

• Gebruik een platenreiniger om uw platen schoon te houden.

Veeg de headshell-aansluitingen af en toe schoon.
Veeg de headshell-aansluitingen schoon met een zachte doek en plaats de headshell op de toonarm.

Zet het volume van de versterker lager of schakel de versterker uit voordat u de headshell plaatst of verwijdert.
Er kan schade aan uw luidsprekers optreden als de headshell wordt verplaatst terwijl het volume is ingeschakeld.

De stofkap en de behuizing reinigen

Veeg de stofkap en de behuizing af met een zachte doek.
Raak de printplaat niet aan tijdens het reinigen.
Anders kan de speler defect raken.
Als er veel vuil is, wring dan een natte doek strak uit om het vuil weg te vegen en veeg het vervolgens af met een zachte doek.

• Gebruik geen oplosmiddelen, waaronder benzeen, thinner, alcohol, keukenreinigingsmiddel, een chemische doek, enz. Dit kan ervoor zorgen dat de buitenkant van de behuizing vervormt of dat de coating loslaat.
• Veeg de stofkap niet af als deze is geplaatst. Als u dit doet, kan de toonarm als gevolg van de opgewekte statische elektriciteit naar de stofkap worden getrokken. Zorg ervoor dat de stofkap is verwijderd tijdens het afspelen van een plaat.

Het apparaat verplaatsen

Verpak het apparaat opnieuw in de verpakking waarin het is geleverd.
Bewaar de verpakkingsmaterialen nadat u de goederen hebt verwijderd.
Als u de verpakking niet meer hebt, doet u het volgende:

• Verwijder de draaitafel en de draaitafelmat en wikkel ze zorgvuldig in.
• Verwijder de headshell en het contragewicht van de toonarm en wikkel ze zorgvuldig in.
• Klem de toonarm vast met de armklem en plak deze vast.
• Wikkel de hoofdunit zorgvuldig in een deken of papier.


De cartridge vervangen

De cartridge kan worden vervangen door een van uw voorkeur.

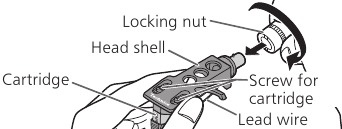

De meegeleverde cartridge verwijderen

1. Bevestig de stylusbeschermer en draai de borgmoer los om de toonarm van de headshell te verwijderen.
2. Draai de bevestigingsschroeven van de cartridge los om de meegeleverde cartridge van de headshell te verwijderen.
   • Gebruik een in de handel verkrijgbare mini-platkopschroevendraaier (4 mm [⁵/₃₂"]).
   • Raak de punt van de stylus niet aan.
3. Verwijder de draden van de aansluitingen.
   • Pas op dat u de draden niet doorsnijdt.

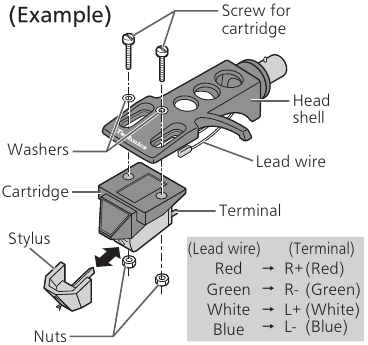

De cartridge bevestigen

1. Bevestig een cartridge voorlopig.
   Volg de instructies van de vervangende cartridge om deze correct aan de headshell te bevestigen en draai de schroeven lichtjes aan.

   • Als de bevestigingsschroeven bij de cartridge zijn inbegrepen, gebruik deze dan.
   • Gebruik een cartridge voor SP-platen bij het afspelen van SP-platen.
   • Gebruik een in de handel verkrijgbare mini-platkopschroevendraaier (4 mm [⁵/₃₂"]).
   • Raak de punt van de stylus niet aan.
2. Pas de overhang aan.
   • Raak de punt van de stylus niet aan.
     1. Verplaats de cartridge om de overhang zo aan te passen dat de stylus zich op 52 mm van het montage-uiteinde van de headshell bevindt, zoals in de onderstaande afbeelding wordt weergegeven.

     2. De cartridge moet parallel aan de headshell zijn wanneer deze van boven- en zijkant wordt bekeken (de illustratie is het bovenaanzicht).

     3. Draai de schroef voor de cartridge vast.
        • Zorg ervoor dat de cartridge niet verschuift.


De headshell bevestigen

3. Plaats de headshell met de cartridge in de toonarm.
   Houd de headshell horizontaal en draai de borgmoer vast.
   • Raak de punt van de stylus niet aan.


Let op

• Bewaar de verwijderde schroeven, ringen en moeren zodanig dat ze niet verloren gaan.
• Dit apparaat is bedoeld voor gebruik met MM-type cartridges. De externe uitgangsaansluitingen kunnen niet worden gebruikt bij gebruik met een MC-type cartridge.

Gids voor probleemoplossing

Voer de onderstaande controles uit voordat u service aanvraagt. Als u twijfelt over een van de controlepunten of als de in de tabel aangegeven oplossingen het probleem niet oplossen, neem dan contact op met uw dealer.

Geen stroom.

• Is het netsnoer aangesloten?
  → Steek het netsnoer stevig in het stopcontact.

Er is stroom maar geen geluid, het geluid is zwak of abnormaal, luid en met een vervormde geluidskwaliteit.

• Zijn de apparaataansluitingen en PHONO- of externe uitgangsaansluitingen correct?
  → Sluit de PHONO-uitgangsaansluitingen aan op de PHONO-ingangsaansluitingen van de versterker.
  → Sluit de externe uitgangsaansluitingen aan op de externe ingangsaansluitingen van de versterker.
• Is de externe uitgangsschakelaar correct ingesteld?
  → Stel bij het aansluiten van de externe uitgangsaansluitingen de externe uitgangsschakelaar in op "ON" (AAN).

Het linker- en rechtergeluid zijn omgekeerd.

• Zijn de aansluitingen van de stereoverbindingskabel op de versterker of ontvanger omgekeerd?
  → Controleer alle aansluitingen nogmaals.
• Zijn de aansluitingen van de draden van de headshell op de cartridge-aansluitingen correct?
  → Controleer alle aansluitingen nogmaals.

Laag, continu geluid (brommend of zoemend geluid), ruis of knappend geluid is te horen tijdens het afspelen.

• Bevinden zich andere apparaten of hun netsnoer in de buurt van de stereoverbindingskabel?
  → Scheid de apparaten en hun netsnoer van dit apparaat.
• Is de aardingsdraad aangesloten?
  → Sluit bij het aansluiten van de PHONO-uitgangsaansluitingen de PHONO-aardingsdraad correct aan.
• Zijn zowel de PHONO-aansluiting als de externe uitgangsaansluitingen tegelijkertijd aangesloten op het aangesloten apparaat?
  → Sluit de een of de ander aan.

De indicator op de snelkeuzeknop [33] of [45] knippert.

Voer de volgende handelingen uit wanneer de indicator op de snelkeuzeknop [33] of [45] knippert. Het probleem kan mogelijk worden verholpen.

1. Druk op [] naar OFF (UIT).
2. Trek de stekker uit het stopcontact, wacht drie seconden of langer en steek de stekker vervolgens weer in het stopcontact.
3. Druk op [] om het apparaat in te schakelen en druk op [START-STOP] om de draaitafel te laten draaien.

• Als de indicator op de snelkeuzeknop opnieuw knippert, controleer dan welke knop knippert en neem contact op met onze servicevertegenwoordiger.

Specificaties

Algemeen
Voeding	AC 120 V, 60 Hz
Stroomverbruik	8.0 W (Power ON (Ingeschakeld)) Approx. 0.2 W (Power OFF (Uitgeschakeld))
Afmetingen (B×H×D)	453 x 169 x 372 mm (17-27/32" × 6-21/32" × 14-21/32" inch)
Massa	Approx. 9.9 kg (21.9 lbs)
Bedrijfstemperatuurbereik	0°C to +40°C
Bedrijfsvochtigheidsbereik	35% to 80% RH (geen condensatie)
Draaitafelgedeelte
Aandrijfmethode	Direct drive
Motor	Brushless DC motor
Draaitafel plateau	Aluminum diecast Diameter: 332 mm (13-5/64" inch) Weight: About 2.0 kg (4.5 lbs) (inclusief rubberen mat)
Draaitafel snelheden	33-1/3 rpm, 45 rpm, 78 rpm
Startkoppel	0.18 N·m (1.8 kg·cm) (1.56 lbs-in)
Opbouweigenschappen	0.7 s. van stilstand tot 33-1/3 rpm
Remsysteem	Electronic brake (Elektronische rem)
Wow en flutter	0.025% W.R.M.S.
Toonarmgedeelte
Type	Static Balance
Effectieve lengte	230 mm (9-1/16")
Overhang	15 mm (19/32")
Tracking error angle	Within 2° 32' (at the outer groove of 30 cm (12") record) Within 0° 32' (at the inner groove of 30 cm (12") record)
Offset angle	22°
Arm-height adjustment range	0 – 6 mm
Stylus pressure adjustment range	0 – 4 g (direct reading)
Head shell weight	Approx. 7.6 g
Applicable cartridge weight range	(Without auxiliary weight) 5.6 – 12.0 g 14.3 – 20.7 g (including the head shell) (With small auxiliary weight) 10.0 – 16.4 g 18.7 – 25.1 g (including the head shell)
Shell terminal	ø1.2 mm 4 pin terminal
Phono equalizer section
Gain	37 dB
Cartridge section
Type	MM type
Output voltage	5.5 mV
Mass	7.2 g
Stylus pressure	1.8 g

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt. Volg de veiligheidsinstructies op het apparaat en de toepasselijke veiligheidsinstructies die hieronder worden vermeld. Bewaar deze bedieningsinstructies bij de hand voor toekomstig gebruik.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer zodat er niet op gelopen kan worden of bekneld kan raken, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd, of die samen met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Unit (Apparaat)

• Om het risico op brand, elektrische schokken of productschade te verminderen,
  • Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten.
  • Plaats geen met vloeistoffen gevulde voorwerpen, zoals vazen, op dit apparaat.
  • Gebruik alleen de aanbevolen accessoires.
  • Verwijder geen deksels.
  • Repareer dit apparaat niet zelf.
  • Laat onderhoud over aan gekwalificeerd servicepersoneel.

AC power supply cord (AC-voedingskabel)

• De stekker is het ontkoppelingsapparaat. Installeer dit apparaat zo dat de stekker direct uit het stopcontact kan worden getrokken.
• Zorg ervoor dat de aardingspen op de stekker stevig is aangesloten om elektrische schokken te voorkomen.
  • Een apparaat met een KLASSE I-constructie moet worden aangesloten op een stopcontact met een beschermende aardverbinding.

Unit (Apparaat)

• Plaats geen open vuurbronnen, zoals brandende kaarsen, op dit apparaat.

Placement (Plaatsing)

• Om het risico op brand, elektrische schokken of productschade te verminderen,
  • Installeer of plaats dit apparaat niet in een boekenkast, inbouwkast of een andere afgesloten ruimte.
    Zorg ervoor dat dit apparaat goed geventileerd is.
  • Blokkeer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleden, gordijnen en soortgelijke items.
• Houd uw luidsprekers minstens 10 mm (¹³/₃₂") van het systeem verwijderd voor een goede ventilatie.
• Houd elke IC-kaart of magneetkaart, zoals een creditcard, uit de buurt van de draaitafel.
  • Anders kan de IC-kaart of magneetkaart onbruikbaar worden als gevolg van het magnetische effect.

De volgende markeringen en symbolen bevinden zich aan de onderkant van het apparaat.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN
OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, VERWIJDER GEEN SCHROEVEN.
GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
LAAT ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL.

De bliksemflits met pijlpunt-symbool, in een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende sterk kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

Als u vragen heeft, bezoek dan:
U.S.A.: http://shop.panasonic.com/support
Canada: www.panasonic.ca/english/support
Registreer online op http://shop.panasonic.com/support (alleen voor Amerikaanse klanten)

Referenties

• Panasonic - Officiële productondersteuning voor consumenten
• Panasonic - Officiële productondersteuning voor consumenten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Technics SL-1500C - Direct Drive Turntable System Handleiding

Beschikbare talen
