Technics SL-1200MK7R - Handleiding Direct Drive draaitafelsysteem

Inleiding

De getoonde illustraties kunnen afwijken van uw exemplaar.

Als u vragen hebt, ga naar:
VS: http://shop.panasonic.com/support
Canada: www.panasonic.ca/english/support

Registreer online op http://shop.panasonic.com/support
(Alleen voor klanten in de VS)

Kenmerken

Kernloze direct aangedreven motor voor hoog koppel en betrouwbaarheid

• De nieuw ontwikkelde kernloze direct aangedreven motor kan kleine trillingen tijdens het draaien verminderen en tegelijkertijd een hoog koppel behouden.
• De uiterst nauwkeurige motorregelingstechnologie schakelt de aandrijfmodus afhankelijk van de bedrijfsstatus van de motor en maakt zo een hoog koppel en stabiliteit mogelijk.
• De digitale besturingsmethode verbetert de tracking en nauwkeurigheid, waardoor een nauwkeurige en stabiele pitchregeling mogelijk is.

Uiterst nauwkeurige lagers voor zeer gevoelige toonarm

• Het machinaal gesneden, uiterst nauwkeurige lager dat wordt gebruikt in de toonarmlager met cardanische ophanging zorgt voor een verbeterde tracking, waardoor skating minder waarschijnlijk is, zelfs tijdens de meest intense uitvoeringen.

Trillingsverminderende, zeer stijve kast en hoog dempende isolator

• Dit apparaat is ontworpen om niet alleen een geluid van hoge kwaliteit en een hoge feedbackweerstand te leveren, maar ook om externe trillingen in zeer luide omgevingen efficiënt te onderdrukken.

Functies voor een breed scala aan uitvoeringen

• Maakt de aanpassing van het koppel en de remsnelheid mogelijk.
• Maakt het omgekeerd afspelen mogelijk.
• Hiermee kan de gebruiker kiezen uit twee LED-lampkleuren, afhankelijk van de voorkeuren van de gebruiker of de omgeving.

Accessoires

Om schade tijdens het transport te voorkomen, is een deel van de apparatuur gedemonteerd.

Controleer en identificeer de meegeleverde accessoires. (Sommige accessoires worden in een zak geleverd.)

Draaitafel (1 st.) (TYL0333)	Slipmat (1 st.) Slip sheet (1 st.) Eén van elk wordt meegeleverd met het apparaat. De slip sheet is een dun, transparant vel. Pas op dat u het niet per ongeluk weggooit.	Stofkap (1 st.) (TTFA0454)
		Technics label (1 st.)
EP-plaatadapter (1 st.) (TPH0339)	Balanceergewicht (1 st.) (TYL0295)	Head shell (1 st.)
Schroefset voor cartridge (1 set) Moeren (2 st.) Schroeven-kort (2 st.) Schroeven-lang (2 st.) Sluitringen (2 st.) (Geleverd in een zak)	PHONO-kabel (1 st.) (K4EY4YY00003)	PHONO-aardingskabel (1 st.) (K4EY1YY00189)
AC-voedingskabel (1 st.) (K2CG3YY00219)	Control vinyl labels (2 st.) Als uw control vinyl op de draaitafel is geïnstalleerd, bevestigt u het label door de spil door het middelste gat te steken.

• In geval van reparatie kunnen ze verschillen in kleur, logo, enzovoort.
• De modelnummers van de accessoires zijn vanaf juni 2020. Ze kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Bewaar het verpakkingsmateriaal nadat u de goederen eruit hebt gehaald. U hebt ze nodig wanneer u het product over lange afstanden vervoert.
• Volg de lokale voorschriften bij het weggooien van het product.
• Gebruik geen andere AC-voedingskabel, PHONO-kabel en PHONO-aardingskabel dan de meegeleverde.
• Houd de cartridge, moeren, schroeven en sluitringen buiten het bereik van kinderen om inslikken te voorkomen.

Namen van onderdelen

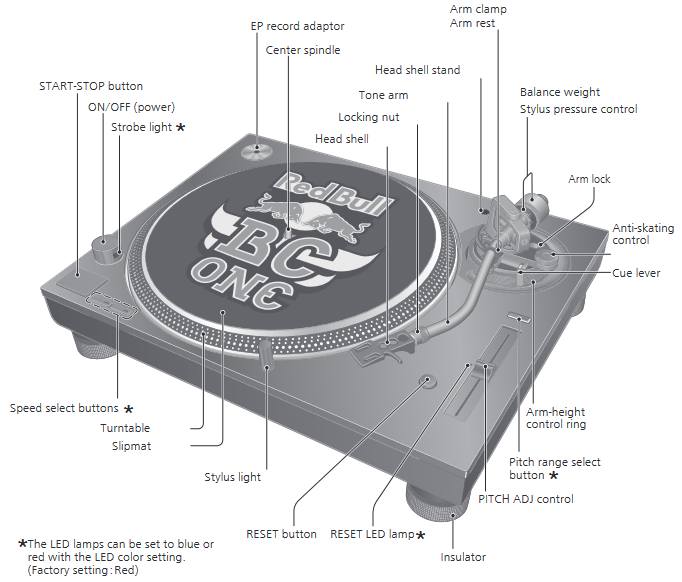

VOORKANT

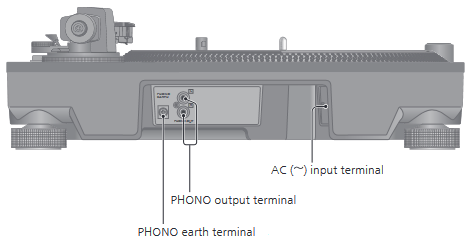

ACHTERKANT

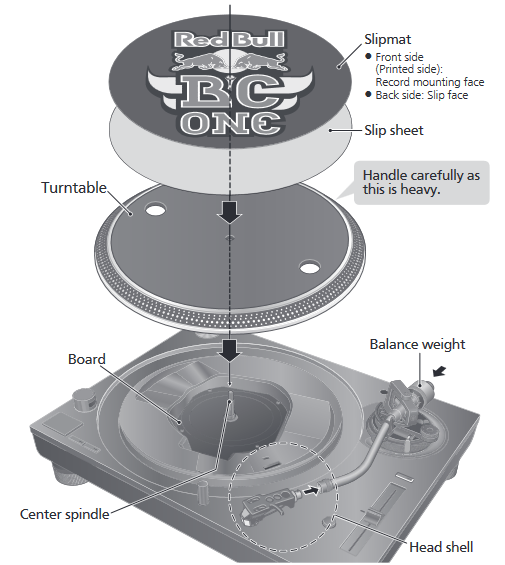

De speler in elkaar zetten

De cartridge bevestigen

Let op

• Gebruik bij het scratchen (inclusief omgekeerd afspelen) een cartridge en stylus voor dj's.

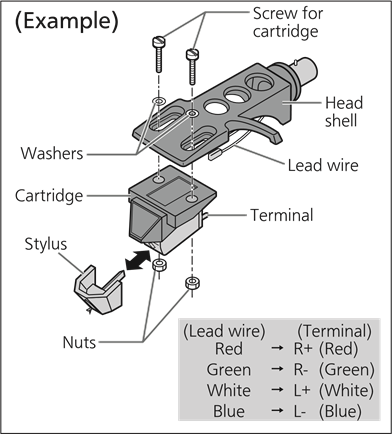

1. Bevestig een cartridge (in de winkel gekocht) voorlopig.
   Volg de instructies van de cartridge om deze correct op de head shell te bevestigen en draai de schroeven lichtjes aan.

• Als de montageschroeven bij de cartridge zijn inbegrepen, gebruikt u deze.
• Gebruik een cartridge voor SP-platen bij het afspelen van SP-platen.
• Gebruik een in de handel verkrijgbare mini-platte schroevendraaier (4 mm [⁵/₃₂"]).
• Raak de punt van de stylus niet aan.

2. Pas de overhang aan.

• Raak de punt van de stylus niet aan.

1. Verplaats de cartridge om de overhang zo aan te passen dat de punt van de stylus zich op 52 mm van het montage-uiteinde van de head shell bevindt, zoals weergegeven in de onderstaande afbeelding.

2. De cartridge moet parallel aan de shell head zijn, gezien van boven en van opzij (de afbeelding is het bovenaanzicht).

3. Draai de schroef voor de cartridge vast.


• Zorg ervoor dat de cartridge niet verschuift.

Opmerking

• De head shell stand) kan worden gebruikt om de head shell met de cartridge bevestigd op te bergen, of om de head shell tijdelijk te verwijderen om de cartridge te vervangen en dergelijke. Het stelt u in staat om storingen aan de cartridge en/of stylus te voorkomen als gevolg van het omvallen van de head shell.
• Afhankelijk van het type cartridge kan het bevestigen van de stofkap wanneer de head shell met de cartridge bevestigd in de head shell stand is opgeslagen, ervoor zorgen dat de stofkap de cartridge raakt en breekt. Zorg ervoor dat de head shell niet in de head shell stand wordt opgeslagen bij het bevestigen van de stofkap.

De head shell bevestigen

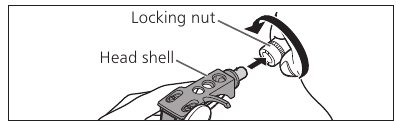

3. Plaats de head shell met de cartridge in de toonarm. Houd de head shell horizontaal en draai de borgmoer vast.

• Raak de punt van de stylus niet aan.

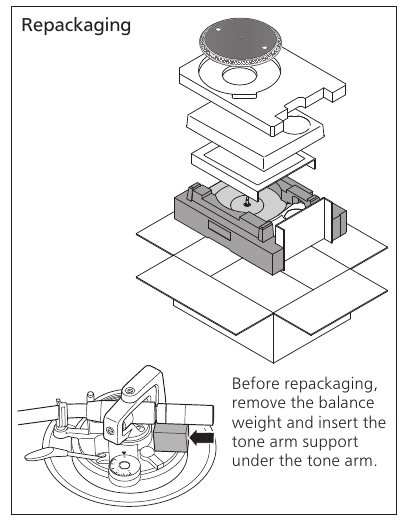

Om schade tijdens het transport te voorkomen, is een deel van de apparatuur gedemonteerd. Zet de speler in de volgende volgorde in elkaar.

Let op

• Plaats voor de installatie de stylusbeschermer om de punt van de stylus te beschermen, zet de toonarm terug op de armsteun en zet deze vast met de armklem.
• Sluit de AC-voedingskabel pas aan als de installatie is voltooid.
• Voorkom bij het plaatsen van de draaitafel dat er vreemd materiaal tussen de hoofdeenheid en de draaitafel komt.
• Raak de plank niet aan en kras er niet op.

Voordat u de draaitafel plaatst

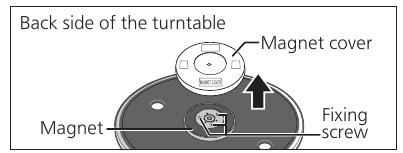

1. Verwijder de magneetkap van de draaitafel.

• Er bevindt zich een magneet en de bijbehorende kap aan de achterkant van de draaitafel. Verwijder de magneetkap voordat u deze op de hoofdeenheid plaatst.


Let op

• Houd magnetisch gevoelige voorwerpen, zoals een magneetkaart en horloge, uit de buurt van de magneet.
• Voorkom dat de draaitafel tegen de hoofdeenheid stoot of eraf valt. Voorkom dat stof of ijzerpoeder aan de magneet aan de achterkant hecht.
• Raak de bevestigingsschroeven (drie locaties) van de draaitafel niet aan. De nominale prestaties kunnen niet worden gegarandeerd als ze niet op de juiste positie staan.

De draaitafel plaatsen

2. Plaats de draaitafel langzaam op de middelste spil.

Let op

• Wees voorzichtig bij het hanteren van de draaitafel, omdat deze zwaar is.
• Zorg ervoor dat uw vingers niet bekneld raken.
• Veeg vingerafdrukken of vuil weg met een zachte doek.

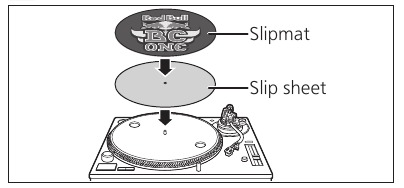

De slipmat plaatsen

3. Leg de slipmat en slip sheet op de draaitafel.

• Een plaat op de draaiende draaitafel kan handmatig worden gestopt en in omgekeerde richting worden gedraaid.
• Het plaatsen van een slip sheet op de draaitafel verandert het slip-cueing gevoel.


Let op

• Gebruik bij het scratchen (inclusief omgekeerd afspelen) een cartridge en stylus voor dj's.

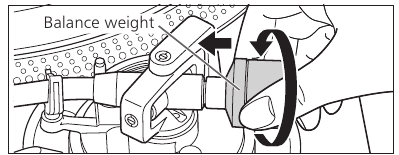

Het balanceergewicht bevestigen

4. Bevestig het balanceergewicht aan de achterkant van de toonarm.


Opmerking

• De binnenkant van het balanceergewicht is ingevet.

De draaitafel verwijderen

Zoals weergegeven in de afbeelding aan de rechterkant, plaatst u uw vingers in de twee gaten op de draaitafel, houdt u de middelste spil omlaag en verwijdert u de draaitafel omhoog.

Aansluitingen en installatie

• Schakel alle apparaten uit en trek de stekker van het netsnoer uit het stopcontact voordat u aansluitingen maakt.
• Sluit het netsnoer pas aan als alle andere aansluitingen zijn voltooid.
• Zorg ervoor dat u de PHONO aardingsdraad aansluit. Anders kan er brom optreden.
• Raadpleeg ook de gebruiksaanwijzing van het aangesloten apparaat.

1. Sluit de PHONO-kabel en de PHONO-aardingsdraad aan op de PHONO-ingangsklemmen van de aangesloten apparatuur.

• U hebt geen voldoende volume of geluidskwaliteit als de aangesloten versterker geen PHONO-ingangsklemmen heeft.

2. Sluit het netsnoer aan.

• Controleer het wattage van het stopcontact op de aangesloten apparatuur voordat u het voor dit apparaat gebruikt.
  Zie de specificaties voor het stroomverbruik van dit apparaat.

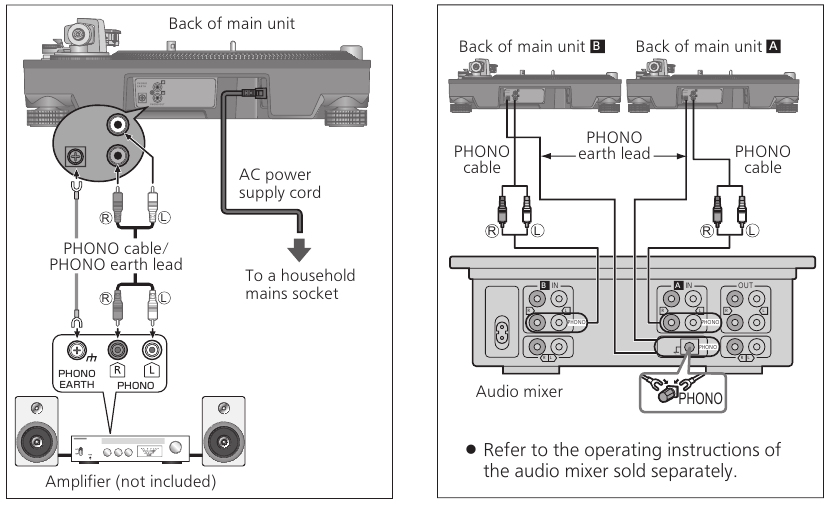

Aansluiten op een voor- en eindversterker of componentensysteem / Aansluiten op een mixer

Let op

• Draai de PHONO-aardingsklem vast met een kruiskopschroevendraaier.

Opmerking

• Hoewel de AC-schakelaar in de "OFF" (uit) stand staat, is het apparaat niet volledig losgekoppeld van het elektriciteitsnet. Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Plaats het apparaat zo dat de stekker gemakkelijk kan worden verwijderd.

Installatie

Installeer het apparaat op een horizontaal oppervlak dat beschermd is tegen trillingen.

Houd dit apparaat zo ver mogelijk van luidsprekers verwijderd.

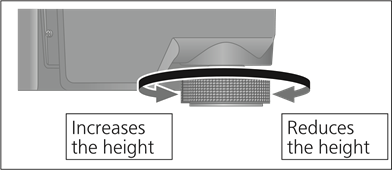

• De hoogte aanpassen om het apparaat horizontaal te maken

  Verhoog de hoofdeenheid om de isolatoren te draaien en de hoogte aan te passen.

• Met de klok mee: Vermindert de hoogte.
• Tegen de klok in: Verhoogt de hoogte.

Let op

• Draai de isolatoren niet te ver. Dit kan ertoe leiden dat ze loskomen of beschadigd raken.

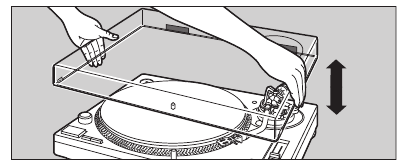

Plaats de stofkap

1. Terwijl u de stofkap aan beide zijden vasthoudt, plaatst u deze op zijn plaats door de vier hoeken uit te lijnen met de vier hoeken van het apparaat.

• Til de stofkap recht omhoog bij het verwijderen.


Let op

• Plaats de toonarm terug op de armsteun en zet deze vast met de armklem voordat u de stofkap bevestigt of losmaakt.
• Verwijder de stofkap tijdens het afspelen.
• Zorg ervoor dat het styluslampje is ingedrukt wanneer u de stofkap bevestigt. Als de stofkap wordt bevestigd met het styluslampje omhoog, kan deze de stofkap raken.

Opmerkingen voor installatie

• Voordat u het apparaat verplaatst, schakelt u het apparaat uit, trekt u de stekker uit het stopcontact en koppelt u alle aangesloten apparaten los.
• Zorg ervoor dat het apparaat niet wordt blootgesteld aan direct zonlicht, stof, vochtigheid en hitte van een verwarmingstoestel.
• Dit apparaat kan storingen van een radio oppikken als er een in de buurt is. Houd het apparaat zo ver mogelijk van een radio verwijderd.
• Installeer het apparaat niet op een warmtebron.
• Vermijd een plaats met grote temperatuurschommelingen.
• Vermijd een plaats met frequente condensatie.
• Vermijd een onstabiele plaats.
• Plaats geen voorwerp op het apparaat.
• Installeer het apparaat niet in een afgesloten ruimte, zoals een boekenplank.
• Installeer het apparaat op een positie ver verwijderd van muren of andere apparaten om een effectieve warmteafvoer van de binnenkant van het apparaat te garanderen.
• Zorg ervoor dat de installatielocatie voldoende sterk is om het totale gewicht van het apparaat en het systeem te dragen.
• Houd er rekening mee dat het apparaat kan worden beschadigd door sigarettenrook of vocht van een ultrasone luchtbevochtiger.

Condensatie
Denk aan het uit de koelkast halen van een koude fles. Als u deze een tijdje in een kamer laat staan, vormen zich dauwdruppels op het flesoppervlak. Dit fenomeen wordt "condensatie" genoemd.

• Omstandigheden die condensatie veroorzaken
  • Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme naar een koude plaats of omgekeerd, snelle afkoeling of verwarming, of directe blootstelling aan gekoelde lucht)
  • Hoge luchtvochtigheid in een kamer met veel stoom, enz.
  • Regenseizoen
• Condensatie kan het apparaat beschadigen. Als dit is gebeurd, schakelt u het apparaat uit en laat u het staan totdat het zich aan de omgevingstemperatuur heeft aangepast (ongeveer 2 tot 3 uur).

Afstelling

Horizontaal evenwicht

Voorbereiding

• Verwijder de stylusafdekking en pas op dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Laat de cue-hendel zakken.
• Draai de anti-skatingregelaar naar "0".

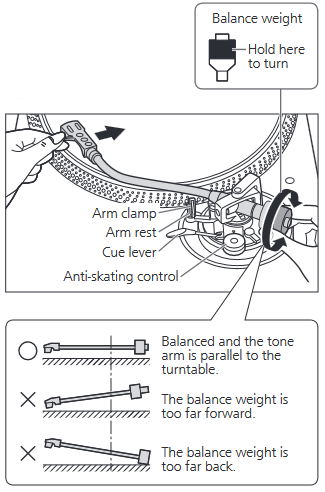

1. Maak de toonarm los van de armsteun en stel het horizontale evenwicht af door aan het contragewicht te draaien.
   Houd de toonarm vast en draai het contragewicht in de richting van de pijl om het evenwicht aan te passen totdat de arm ongeveer horizontaal is.

• Zorg ervoor dat de punt van de stylus de draaitafel of de hoofdunit niet raakt.


Naalddruk

Voorbereiding

• Plaats de toonarm terug op de armsteun en zet hem vast met de armklem.

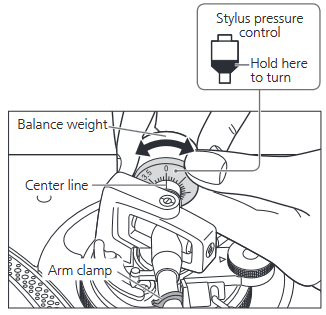

1. Draai de naalddrukregelaar totdat "0" op de middenlijn aan de achterkant van de toonarm staat.

• Houd het contragewicht stil terwijl u dit doet.


Opmerking

• Raadpleeg de gebruikershandleiding van uw stylus voor de juiste naalddruk.

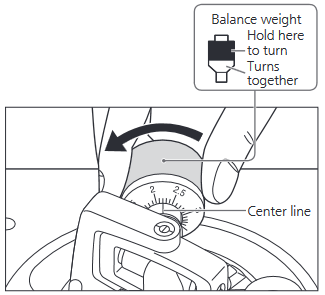

2. Draai het contragewicht om de juiste naalddruk voor de cartridge in te stellen.

• De naalddrukregelaar draait mee met het contragewicht.
• Draai totdat de middenlijn naar de juiste naalddruk wijst.


Anti-skating

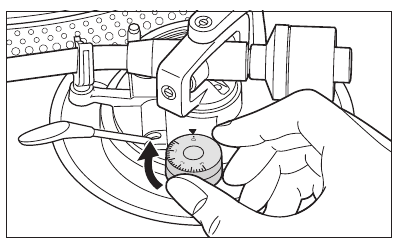

1. Draai de anti-skatingregelaar om deze aan te passen aan dezelfde waarde als de naalddrukregelaar.


Opmerking

• Voor naalddrukken van 3 g en hoger, stelt u de anti-skatingregelaar in op "3".
• Bij het scratchen (inclusief achteruit afspelen) past u de anti-skatingregelaar aan afhankelijk van de scratchbewegingen om skating te verminderen.

Toonarmhoogte

Voer deze aanpassing alleen uit als de cartridge die u gebruikt dit noodzakelijk maakt.

Voorbereiding

• Leg een plaat op de draaitafel.

1. Maak de armvergrendeling los.

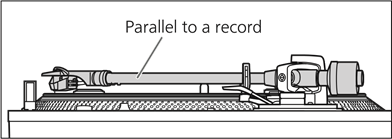

2. Stel de hoogte af met de armhoogteregelring.
   Stel de armhoogte af totdat de toonarm evenwijdig is aan de plaat.
   1. Gebruik de onderstaande tabel als referentie om de juiste positiemarkering te vinden voor de hoogte van uw cartridge.

(Voor meegeleverde headshell)

	Cartridgehoogte (H) in millimeters	Positie hoogte regeling
	17 18 19 20 21 22 23	0 1 2 3 4 5 6

2. Draai de armhoogteregelring om de positiemarkering uit te lijnen met de indexlijn. 0 tot 6 mm (0" tot 15/64") zijn gemarkeerd op de armhoogteregelring.


Opmerking

• Bij het scratchen (inclusief achteruit afspelen) past u de armhoogteregelring aan afhankelijk van de scratchbewegingen om skating te verminderen.

Als u de cartridgehoogte (H) niet weet of als u de meegeleverde headshell niet gebruikt
Verwijder de stylusafdekking en pas op dat u de stylus niet beschadigt, en maak vervolgens de armklem los. Laat de cue-hendel zakken, laat de stylus op de plaat rusten en stel de hoogte regeling af totdat de toonarm en de plaat evenwijdig zijn.

• Als de cartridgehoogte (H) te klein is om ze evenwijdig aan elkaar te maken, voegt u een "cartridgespacer" toe (niet meegeleverd).

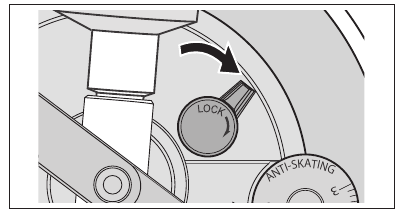

3. Nadat de armhoogte-instelling is voltooid, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.

• Zorg ervoor dat u de armvergrendelingsknop helemaal tot het einde draait, zoals weergegeven in de onderstaande afbeelding. Mogelijk moet u hierbij wat kracht uitoefenen.


Let op

• Wees voorzichtig dat u de punt van de stylus niet beschadigt.
• Gebruik het product niet met de armvergrendeling los.
• Gebruik voor een fijnere afstelling een waterpas (niet meegeleverd) om de armhoogte zo af te stellen dat de cartridge evenwijdig is aan een plaat.

Armlifthoogte

Voer indien nodig een aanpassing uit aan de hand van uw cartridge.

Voorbereiding

• Leg een plaat op de draaitafel.
• Verwijder de stylusafdekking en pas op dat u de stylus niet beschadigt, en maak vervolgens de armklem los.
• Til de cue-hendel op en beweeg de toonarm over de plaat.

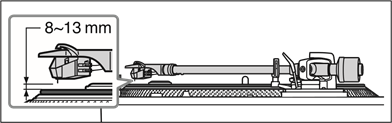

1. Controleer de armlifthoogte (afstand tussen de stylus punt en het plaatoppervlak).
   Ga naar stap 2 als er een aanpassing nodig is.

• De armlifthoogte is in de fabriek afgesteld op 8 tot 13 mm (5/16" tot 33/64").


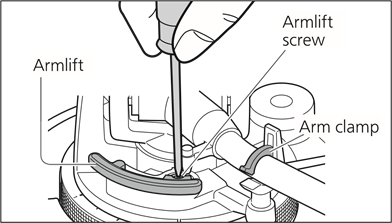

2. Plaats de toonarm terug op de armsteun en zet hem vast met de armklem. Draai aan de stelschroef.

• Als u de schroef met de klok mee draait, wordt de armlift verlaagd.
• Als u de schroef tegen de klok in draait, wordt de armlift verhoogd.


Bedieningsinstellingen

Maakt LED-kleurinstelling, instelling voor achteruit afspelen, 78 rpm-instelling, koppelinstelling en reminstelling mogelijk.

1. Schakel het apparaat uit en trek de stekker uit het stopcontact.

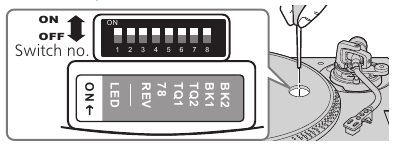

2. Stel naar wens in door de schakelaars in te stellen met een fijne kruiskopschroevendraaier en dergelijke.


LED-kleurinstelling

Hiermee kunt u rood of blauw selecteren voor de kleur van het stroboscooplicht, de knoppen voor snelheidsselectie, de knop voor de keuze van het toonbereik en de RESET LED-lamp.

	Schakel nr.: 1 (LED)
Rood	UIT (Fabrieksinstelling)
Blauw	AAN

Instelling voor achteruit afspelen

Hiermee kunt u achteruit afspelen uitschakelen of inschakelen.

	Schakel nr.: 3 (REV)
REV uitgeschakeld	UIT (Fabrieksinstelling)
REV ingeschakeld	AAN

78 rpm-instelling

Hiermee kunt u 78 rpm uitschakelen of inschakelen.

	Schakel nr.: 4 (78)
78 rpm uitgeschakeld	UIT (Fabrieksinstelling)
78 rpm ingeschakeld	AAN

Koppelinstelling

Hiermee kunt u kiezen uit vier sterkte niveaus om het koppel aan te passen.

		Schakel nr.: 5 (TQ1)	Schakel nr.: 6 (TQ2)
Hoog Laag	1	AAN	AAN
	2	UIT	AAN
	3	UIT (Fabrieksinstelling)	UIT (Fabrieksinstelling)
	4	AAN	UIT

Reminstelling

Hiermee kunt u kiezen uit vier niveaus van remkracht om de draaitafel te stoppen nadat op [START-STOP] is gedrukt.

		Schakel nr.: 7 (BK1)	Schakel nr.: 8 (BK2)
Hoog Laag	1	UIT	AAN
	2	UIT (Fabrieksinstelling)	UIT (Fabrieksinstelling)
	3	AAN	UIT
	4	AAN	AAN

Platen afspelen

Voorbereiding

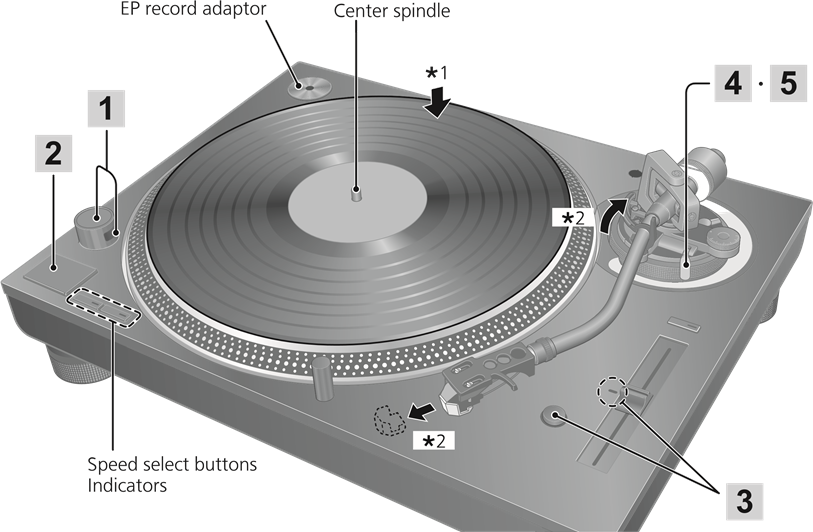

*1 Leg een plaat (niet meegeleverd) op de draaitafel.

*2 Verwijder de stylusbeschermer en maak de armklem los.

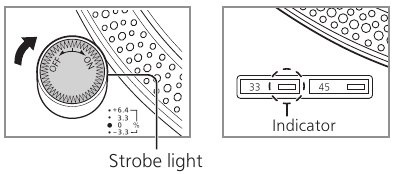

1. Draai [ON/OFF] om het apparaat in te schakelen.
   Het stroboscooplicht gaat branden. 33-¹/3 rpm wordt automatisch geselecteerd en de indicator [33] licht op.

2. Druk op [START-STOP].
   De draaitafel begint te draaien.


Let op
Druk niet op [START-STOP] als de draaitafel is verwijderd.
Als u per ongeluk op [START-STOP] hebt gedrukt

• De indicator van de knop voor de snelheidsselectie ([33] of [45]) begint te knipperen. → Als deze knippert, draait u [ON/OFF] om het apparaat uit te schakelen, plaatst u de draaitafel en draait u vervolgens [ON/OFF] om het apparaat in te schakelen.

3. Druk op [RESET] om de RESET-ledlamp voor de pitchregeling te laten branden.
   Het apparaat speelt af met een vooraf ingestelde pitch (33-¹/3, 45 of 78 rpm), ongeacht de positie van [PITCH ADJ].


• Fijnafstelling van de pitch

4. Til de cue-hendel op en beweeg de toonarm over de plaat.

5. Laat de cue-hendel langzaam zakken.
   De toonarm beweegt langzaam omlaag.

   Het afspelen begint.

Achteruit afspelen

• Schakel het achteruit afspelen in met de instelling Reverse playback (Achteruit afspelen).
• Druk tegelijkertijd op de knop of knoppen voor de draaitafelsnelheid ([33], [45] of [33] en [45]) en [START-STOP] terwijl de draaitafel draait.
• Het afspelen in omgekeerde richting begint met de draaitafelsnelheid die is geselecteerd door op de knop of knoppen voor de snelheidsselectie te drukken.
• Om terug te keren naar normaal afspelen, drukt u nogmaals op [START/STOP] terwijl u op de knop of knoppen voor de draaitafelsnelheid drukt.
• Als u na het drukken op [START-STOP] tijdens het afspelen in omgekeerde richting nogmaals op [START-STOP] drukt, begint het normale afspelen.
• Als u tegelijkertijd op de knop of knoppen voor de draaitafelsnelheid en [START-STOP] drukt terwijl de draaitafel is gestopt, begint het afspelen in omgekeerde richting.

Het afspelen tijdelijk stoppen
Til de cue-hendel op.

• De stylus komt van de plaat.
• Om het afspelen opnieuw te starten, laat u de cue-hendel zakken.

Wanneer het afspelen is voltooid

1. Til de cue-hendel op, breng de toonarm terug naar de armsteun en laat de cue-hendel zakken.
2. Druk op [START-STOP]. De elektronische rem stopt de draaitafel voorzichtig.
3. Draai [ON/OFF] om het apparaat uit te schakelen.
4. Klem de toonarm vast met de armklem.
5. Plaats de stylusbeschermer terug (om de stylus te beschermen).

Om de stylus te verlichten
De stylus wordt tijdens het afspelen verlicht.

Druk op het styluslampje.

• Het styluslampje (witte led) komt omhoog en verlicht de stylus.
• Druk het styluslampje omlaag om het licht uit te schakelen.

Bij het afspelen van EP-platen

• Druk op de knop voor de snelheidsselectie [45] ([45] licht op).
• Plaats de EP-plaatadapter over de centrale as.

Bij het afspelen van SP-platen (78 rpm)

• Schakel 78 rpm in met de instelling 78 rpm.
• Druk tegelijkertijd op de knoppen voor de snelheidsselectie [33] en [45] (78 rpm: [33] en [45] lichten op).

Bij gebruik van een platengewicht (niet meegeleverd)

• Raadpleeg de gebruiksaanwijzing van het platengewicht.
• Maximumgewicht: 1 kg

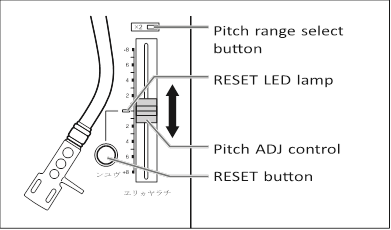

Pitchregeling (fijnafstelling van de pitch)

1. Druk op [RESET] om de RESET-ledlamp uit te schakelen.
2. Druk op de knop voor de selectie van het pitchbereik om het pitchbereik te selecteren.

• [×2] licht aan: ±16%
• [×2] licht uit: ±8%

3. Terwijl de draaitafel draait
   Schuif [PITCH ADJ].

• De pitch kan worden aangepast tussen ca. –8% en +8% of ca. –16% en +16%, afhankelijk van uw selectie.
• De getallen vertegenwoordigen geschatte percentages voor uw aanpassing.


Om de pitch terug te zetten op de vooraf ingestelde waarde
Druk op [RESET].
De RESET-ledlamp licht op en de pitch keert onmiddellijk terug naar een vooraf ingestelde waarde, ongeacht de positie van [PITCH ADJ]. (33-¹/3, 45 of 78 rpm)

• RESET-led aan: Vastgezet op de vooraf ingestelde waarde.
• RESET-led uit: Kan worden aangepast met [PITCH ADJ].

Om de pitch te meten
De vier rijen stroboscoopspiegels rond de rand van de draaitafel kunnen u helpen bij het meten van de pitch.

1. +6,4% verandering in pitch bij stilstand
2. +3,3% verandering in pitch bij stilstand
3. Normale draaitafelsnelheid (33- 1 / 3 , 45 of 78 rpm) bij stilstand
4. -3,3% verandering in pitch bij stilstand

Let op
De stroboscoopspiegels worden verlicht door het stroboscooplicht (ledverlichting) dat is gesynchroniseerd met de nauwkeurige frequentie van de digitale regeling. Gebruik altijd deze ledverlichting om de pitch te meten.

Onderhoud

Onderhoud van de onderdelen

Verwijder zorgvuldig stof van de stylus en de plaat.

• Verwijder de headshell met de cartridge en reinig de stylus met een zachte borstel. Borstel van de basis naar de punt.
• Gebruik een platenreiniger om uw platen schoon te houden.


Veeg de headshell-aansluitingen af en toe schoon.
Veeg de headshell-aansluitingen schoon met een zachte doek en plaats de headshell op de toonarm.

Zet het volume van de versterker lager of schakel de versterker uit voordat u de headshell plaatst of verwijdert.
Er kan schade aan uw luidsprekers ontstaan als de headshell wordt verplaatst terwijl het volume is ingeschakeld.

De stofkap en de behuizing reinigen

Veeg de stofkap en de behuizing schoon met een zachte doek.

Raak het bord niet aan tijdens het reinigen. Anders kan de speler defect raken.

Als er veel vuil is, wring dan een natte doek stevig uit om het vuil weg te vegen en veeg het vervolgens af met een zachte doek.

• Gebruik geen oplosmiddelen, waaronder benzeen, verdunner, alcohol, afwasmiddel, een chemische doek, enz. Dit kan ervoor zorgen dat de buitenkant vervormt of dat de coating loslaat.
• Veeg de stofkap niet af als deze op zijn plaats zit. Als u dit wel doet, kan dit ertoe leiden dat de toonarm naar de stofkap wordt getrokken als gevolg van de opgewekte statische elektriciteit. Zorg ervoor dat de stofkap is verwijderd tijdens het afspelen van een plaat.

Het apparaat verplaatsen

Verpak het apparaat opnieuw in de verpakking waarin het is geleverd.

Bewaar het verpakkingsmateriaal nadat u de goederen hebt verwijderd.

Als u de verpakking niet meer hebt, doet u het volgende:

• Verwijder de draaitafel en slipmat en wikkel ze zorgvuldig in.
• Verwijder de headshell en het contragewicht van de toonarm en wikkel ze zorgvuldig in.
• Klem de toonarm vast met de armklem en plak deze vast.
• Wikkel het hoofdapparaat zorgvuldig in een deken of papier.

Gids voor probleemoplossing

Voer de onderstaande controles uit voordat u service aanvraagt. Als u twijfelt over enkele controlepunten of als de oplossingen in de tabel het probleem niet oplossen, neemt u contact op met uw dealer.

Geen stroom

• Is het netsnoer aangesloten? → ¨Steek de stekker stevig in het stopcontact.

Er is stroom, maar geen geluid. Het geluid is zwak

• Zijn de aansluitingen op de PHONO-aansluitingen van de versterker/ontvanger correct? → ¨Sluit de PHONO-kabels aan op de PHONO-ingangsaansluitingen van de versterker.

Het linker- en rechtergeluid zijn omgekeerd

• Zijn de aansluitingen van de stereoverbindingskabel op de versterker of ontvanger omgekeerd? → Controleer alle aansluitingen dubbel.
• Zijn de aansluitingen van de headshell-draden op de cartridge-aansluitingen correct? → Controleer alle aansluitingen dubbel.

Er is een bromtoon hoorbaar tijdens het afspelen

• Bevinden zich andere apparaten of hun netsnoer in de buurt van de stereoverbindingskabel?→ Scheid de apparaten en hun netsnoer van dit apparaat.
• Is de aardingsdraad aangesloten? → Zorg ervoor dat de aardingsdraad correct is aangesloten.

De indicator op de knop voor de snelheidsselectie [33] of [45] knippert.

Voer de volgende handelingen uit wanneer de indicator op de knop voor de snelheidsselectie [33] of [45] knippert. Het probleem kan hierdoor worden verholpen.

1. Draai [ON/OFF] naar OFF.
2. Trek de stekker uit het stopcontact, wacht drie seconden en steek de stekker weer in het stopcontact.
3. Draai [ON/OFF] naar ON en druk op [START-STOP] om de draaitafel te laten draaien.

• Als de indicator op de knop voor de snelheidsselectie opnieuw knippert, controleer dan welke knop knippert en neem contact op met onze servicevertegenwoordiger.

Specificaties

Algemeen
Stroomvoorziening	AC 120 V, 60 Hz
Stroomverbruik	8,0 W (Aan) Ongeveer 0,2 W (Uit)
Afmetingen (B×H×D)	453 x 169 x 353 mm (17-27/32" × 6-21/32" × 13-29/32" inch)
Massa	Ongeveer 9,6 kg (21,2 lbs)
Bedrijfstemperatuurbereik	0°C tot +40°C (+32°F tot +104°F)
Luchtvochtigheidsbereik bij gebruik	35% tot 80% RV (geen condensatie)
Draaitafelgedeelte
Type	Direct aangedreven handmatige draaitafel
Aandrijfmethode	Directe aandrijving
Motor	Borstelloze DC-motor
Draaitafelplateau	Gegoten aluminium Diameter: 332 mm (13-5/64") Gewicht: Ongeveer 1,8 kg (4,0 lbs) (Inclusief slipmat en slipvel)
Draaitafelsnelheid	33-1/3 rpm, 45 rpm (met schakelaar 78 rpm)
Aanpassingsbereik	±8%, ±16%
Startkoppel	1,8 kg-cm (1,56 lbs-in)
Opbouweigenschappen	0,7 s. van stilstand tot 33-1/3 rpm
Remsysteem	Elektronische rem
Wow en flutter	0,025% WRMS
Toonarmgedeelte
Type	Statisch evenwicht
Effectieve lengte	230 mm (9-1/16")
Overhang	15 mm (19/32")
Tracking error angle	Binnen 2° 32' (aan de buitenste groef van 30 cm (12") plaat) Binnen 0° 32' (aan de binnenste groef van 30 cm (12") plaat)
Offsethoek	22°
Bereik armhoogte-instelling	0 – 6 mm (0" - 15/64")
Bereik stylusdrukinstelling	0 – 4 g (directe aflezing)
Gewicht headshell	Ongeveer 7,6 g
Toepasselijk gewichtsbereik cartridge	5,6 – 12,0 g (zonder extra gewicht) 14,3 – 20,7 g (inclusief de headshell)
Shell-aansluiting	ø1,2 mm 4-pins aansluiting

Specificaties kunnen zonder kennisgeving worden gewijzigd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt. Volg de veiligheidsinstructies op het apparaat en de toepasselijke veiligheidsinstructies die hieronder worden vermeld. Bewaar deze bedieningsinstructies op een handige plaats voor toekomstig gebruik.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Zorg ervoor dat er niet op het netsnoer kan worden gelopen en dat het niet bekneld kan raken, vooral niet bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met een wagen, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van een combinatie van een wagen en een apparaat om letsel door kantelen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Apparaat

• Om het risico op brand, elektrische schokken of schade aan het product te verminderen,
  • stel dit apparaat niet bloot aan regen, vocht, druppels of spatten.
  • Plaats geen met vloeistoffen gevulde voorwerpen, zoals vazen, op dit apparaat.
  • Gebruik alleen de aanbevolen accessoires.
  • Verwijder geen afdekkingen.
  • Repareer dit apparaat niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

Netsnoer

• De stekker is het loskoppelingsapparaat. Installeer dit apparaat zo dat de stekker onmiddellijk uit het stopcontact kan worden getrokken.
• Zorg ervoor dat de aardpen op de stekker stevig is aangesloten om elektrische schokken te voorkomen.
  • Een apparaat met een CLASS I-constructie moet worden aangesloten op een stopcontact met een beschermende aardverbinding.

Apparaat

• Plaats geen bronnen met open vuur, zoals brandende kaarsen, op dit apparaat.

Plaatsing

• Om het risico op brand, elektrische schokken of schade aan het product te verminderen,
  • installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of een andere afgesloten ruimte. Zorg ervoor dat dit apparaat goed geventileerd is.
  • Belemmer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleden, gordijnen en soortgelijke artikelen.
• Houd uw luidsprekers minstens 10 mm ( 13 / 32 ") van het systeem verwijderd voor een goede ventilatie.
• Houd IC-kaarten of magneetkaarten, zoals een creditcard, uit de buurt van de draaitafel.
  • Anders kan de IC-kaart of magneetkaart onbruikbaar worden als gevolg van het magnetische effect.

De volgende markering en symbolen bevinden zich aan de onderkant van het apparaat.

RISICO OP ELEKTRISCHE SCHOKKEN NIET OPENEN
OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, GEEN SCHROEVEN VERWIJDEREN.
GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

De bliksemflits met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

Referenties

• Panasonic - Officiële productondersteuning voor consumenten
• Panasonic - Officiële productondersteuning voor consumenten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Technics SL-1200MK7R - Handleiding Direct Drive draaitafelsysteem

Beschikbare talen
