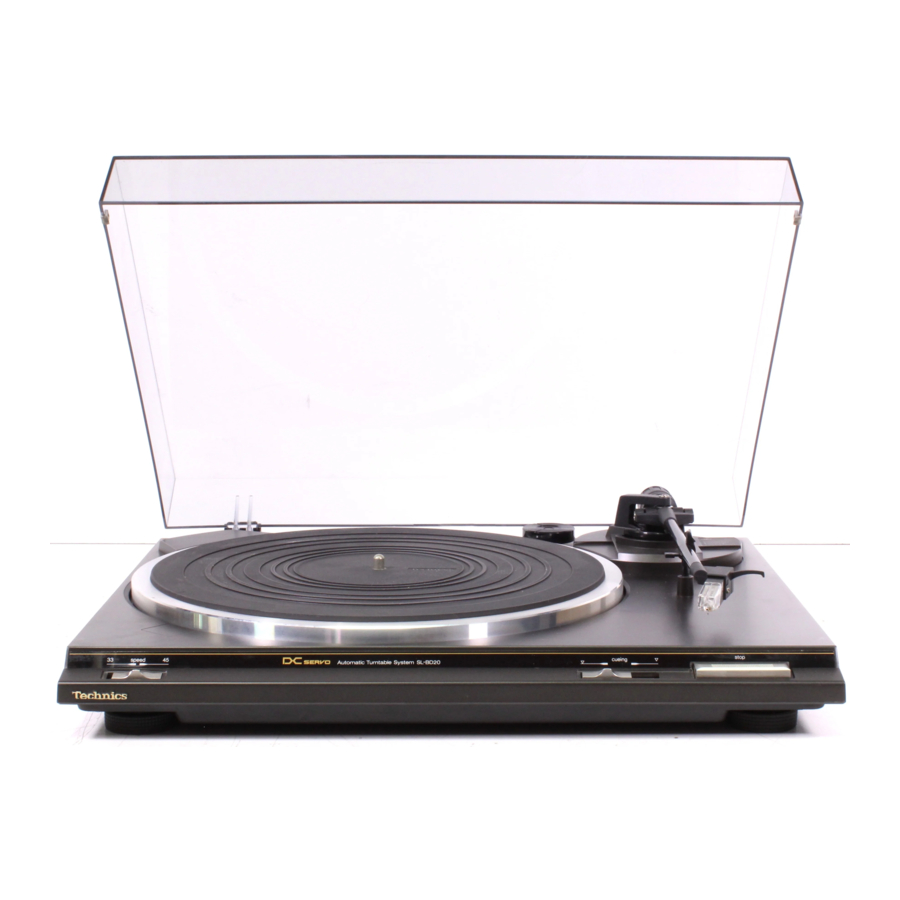

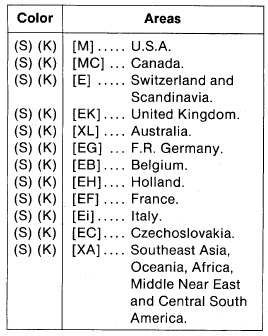

Technics SL-BD20 Handleiding

SPECIFICATIES

PLATENSPELER GEDEELTE
Type: Automatische platenspeler

Kenmerken: Auto-return
Auto-stop

Aandrijfmethode: Riem aangedreven

Motor: DC motor

Aandrijfregeling: DC servo control

Tafelblad: Gegoten aluminium
Diameter 31,2 cm (12-9/32")

Snelheden: 33-1/3 rpm en 45 rpm

Wow en flutter: 0.045% WRMS (JIS C5521)
+/- 0.06% Gewogen nul tot piek
(IEC 98A gewogen)

Rumble: —70 dB DIN-B (IEC 98A gewogen)

TONEARM SECTION
Type: Statisch-gebalanceerde rechte toonarm
Plug-in-connector cartridgesysteem

Overhang: 15 mm (19/32")

Effectieve lengte: 230 mm (9-1/16")

Tracking error angle: Binnen 2"32" op de buitenste groef van een 30 cm (12") plaat binnen 0^o32' op de binnenste groef van een 30 cm (12") plaat

Effectieve massa: 13.5 g (inclusief cartridge)

Stylus pressure: 1.25 g (Vast)

Toepasselijk cartridge gewicht: 6g

Phono cable capacitance: 90 pF

CARTRIDGE SECTION (Except for U.S.A. and Canada.)
Type: Moving magnet stereo cartridge

Frequency response: 10 Hz ~ 30 kHz

Output voltage: 2.5 mV bij 1 kHz, 5 cm/s. nul tot piek laterale snelheid

Channel separation: 22dB bij 1 kHz

Channel balance: Binnen 2 dB bij 1 kHz

Recommended load impedance: 47 kΩ — 100 kΩ

Compliance (dynamic): 12x10 cm/dyne bij 100 Hz

Stylus pressure range: 1.25±0.25g (12.5±2.5mN)

Weight 6 g (alleen cartridge)

Replacement stylus EPS-24CS

GENERAL
Power supply: Voor U.S.A. en Canada: AC 120V, 60 Hz
Voor Verenigd Koninkrijk en Australië: AC 240V, 50 Hz
Voor Continentaal Europa: AC 220V, 50 Hz
Voor anderen: AC 50/60 Hz

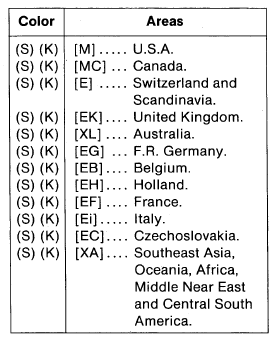

Power consumption Voor (M), (MO) gebied 2.5W
Voor (XA) gebied 2W
Voor anderen: 1.5W

Weight 3.6 kg (7.9 lb.)

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd voor verdere verbetering. Getoonde gewicht en afmetingen zijn indicatief.

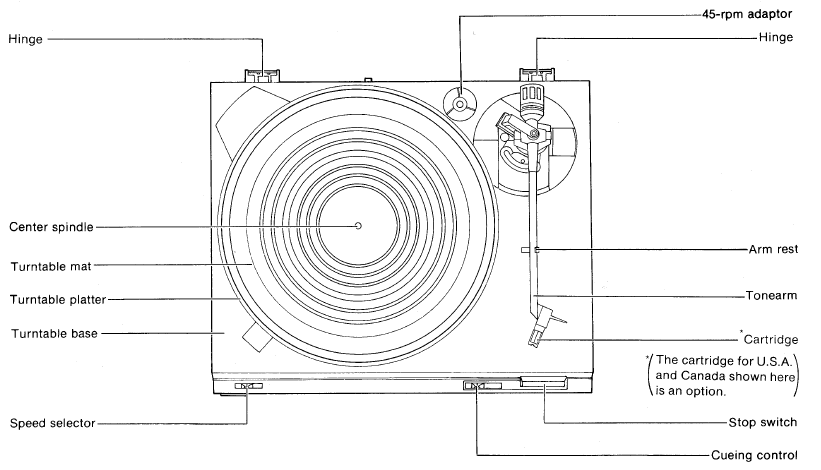

LOCATIE VAN BEDIENINGSELEMENTEN

DEMONTAGE INSTRUCTIES

Ref. No Procedure 1
De cartridge verwijderen

1. Verwijder de stelschroef
2. Trek de cartridge eruit en zorg ervoor dat uw hand de punt van de stylus niet raakt.


Ref. No 2 Procedure 2
De stylus verwijderen

• Trek de stylus eruit en zorg ervoor dat u de punt van de stylus niet aanraakt.


Ref. No 3 Procedure 3

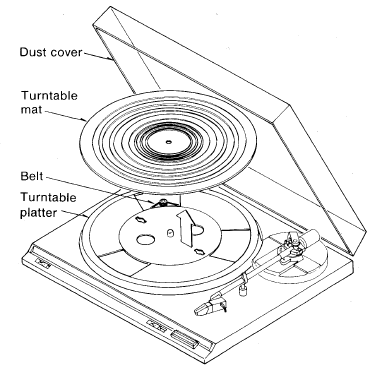

Het draaiplateau verwijderen

1. Open de stofkap en verwijder de draaitafelmat.
2. Verwijder de riem
3. Til het draaiplateau op.

Ref. No 4 Procedure 3→4
De onderplaat verwijderen

1. Draai het apparaat om op een zachte doek.
2. Verwijder de 5 stelschroeven

Ref. No 5 Procedure 3→4→5
De cueingknop verwijderen

• Verwijder de stelschroef


Ref. No 6 Procedure 3→4→6
De stopknop verwijderen

1. Verwijder de stelschroef
2. Verwijder de houder (met knop) in de richting van de pijlen
3. Maak de 2 klauwen los.

Opmerking: Staaf Wanneer u de stopknop bevestigt, vergeet dan niet de veer te bevestigen.

Ref. No 7 Procedure 3→4→7
De snelheidskeuzeschakelaar P.C.B. verwijderen

1. Verwijder de 2 stelschroeven
2. Til de snelheidskeuzeschakelaar P.C.B. op.

Ref. No 8 Procedure 3→4→8

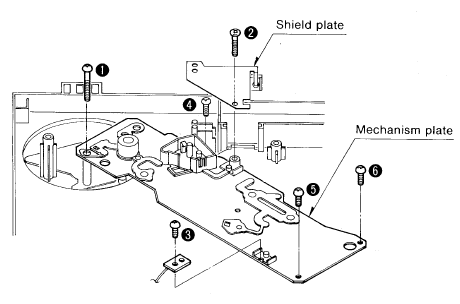

De mechanismeplaat verwijderen

1. Verwijder de 6 stelschroeven
2. Til de mechanismeplaat op.

Ref. No 9 Procedure 3→4→8→9

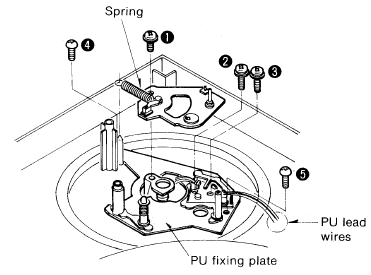

De toonarm en PU bevestigingsplaat verwijderen

1. Soldeer de 5 PU-draadjes los van de phono-aansluiting.
2. Verwijder de stelschroef en veer
3. Om de toonarm te verwijderen, verwijdert u de 2 stelschroeven
4. Om de PU-bevestigingsplaat te verwijderen, verwijdert u de 2 stelschroeven

• PU-draadbedradingsmethode
  Witte L-kanaal (+) aansluiting
  Blauwe L-kanaal (—) aansluiting
  Rode R-kanaal (+) aansluiting
  Groene R-kanaal (—) aansluiting
  Zwarte Aarde-aansluiting

Ref. No 10 Procedure 3→4→8→10

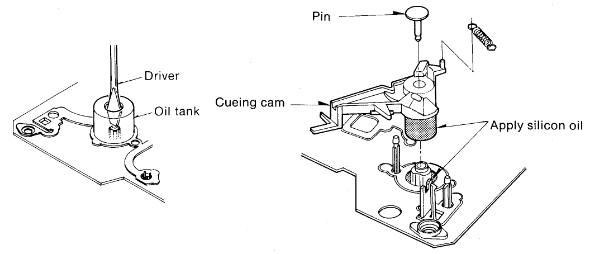

De cueing cam verwijderen

1. Duw de pin met een schroevendraaier.
2. Verwijder de pin en veer.
3. Verwijder de cueing cam.

Opmerking: Als de cueingtijd van de toonarm te kort wordt, of als de cueing cam wordt vervangen, breng dan siliconenolie (Onderdeelnr. SZZ0L11) aan volgens de volgende procedure.

1. Verwijder de cueing cam.
2. Breng siliconenolie aan op de cueing cam en de olietank.

Ref. No 11 Procedure 3→4→11

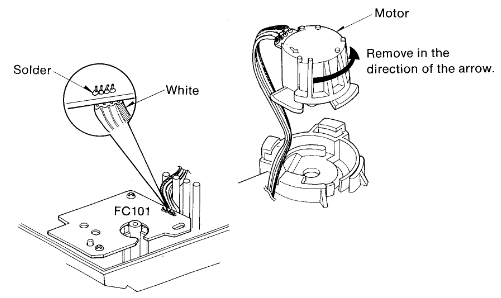

De draaitafel aandrijfmotor verwijderen

1. Soldeer de aansluiting (FC101) los.
2. Verwijder de motor uit de behuizing.

voor montage (platte kabel)

• De witte kant van de platte kabel gaat naar de pin van de FC101 aansluiting.

METINGEN EN AANPASSINGEN

AANPASSING VAN DE AUTOMATISCHE TERUGKEERPOSITIE
Voer deze aanpassing uit als de toonarm niet automatisch terugkeert naar de armsteun of als deze terugkeert voordat het nummer is afgelopen.

1. Pas aan de gewenste automatische terugkeerpositie aan.
2. Controleer of de automatische terugkeerpositie correct is.

AANPASSING VAN DE AFSTAND TUSSEN DE NAALD EN DE PLATEN
Voer deze aanpassing uit als de cartridge wordt vervangen of op een ander moment dat een aanpassing nodig is vanwege de lengte van de gebruikte naald. (Deze aanpassing is meestal niet nodig.)

1. Zet de cueing-bediening op
2. Beweeg de toonarm naar een positie boven de plaat.
3. Pas de positie van de naaldpunt aan.

AANPASSING VAN DE ROTATIESNELHEID
Wanneer de draaitafelmotor of de variabele weerstanden (VR101, 102) worden vervangen, of als de nominale rotatie zelfs niet wordt bereikt, pas dan de rotatiesnelheid aan volgens de volgende procedure.

1. Zet de snelheidskeuzeschakelaar op de stand "33".
2. Draai VR101 met een schroevendraaier vanaf de onderkant van de set naar de nominale rotatie (33-1/3 tpm).
3. Zet de snelheidskeuzeschakelaar op de stand "45".
4. Draai VR102 met een schroevendraaier vanaf de onderkant van de set naar de nominale rotatie (45 tpm).

Opmerking: Zorg ervoor dat u eerst de aanpassing voor 33-1/3 tpm uitvoert.

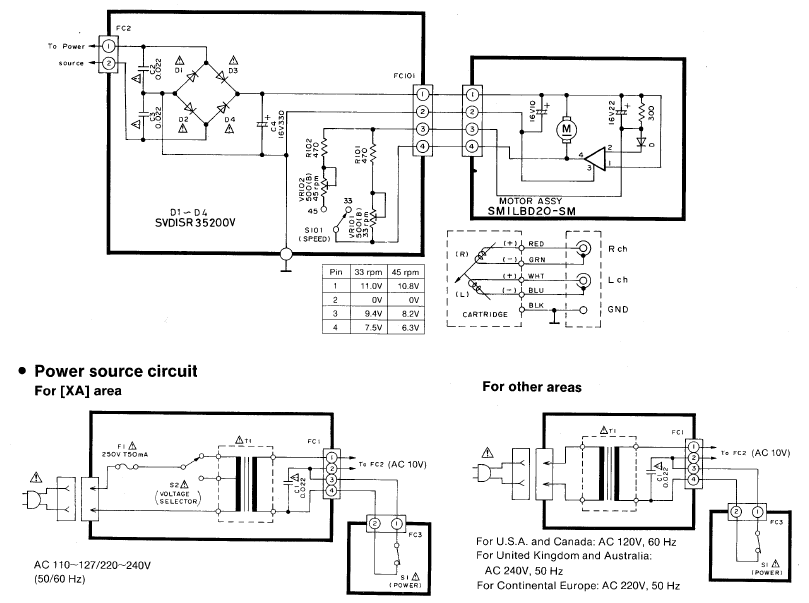

SCHEMATISCH DIAGRAM

Opmerkingen:

1. S1: Aan/uit-schakelaar in de "aan"-stand.
2. S2: Spanningskeuzeschakelaar. (Alleen voor [XA]-gebied.)
3. S101: Snelheidskeuzeschakelaar in de stand "33".
4. De waarden zijn van de referentiespanning voor de draaitafelrotatie van dit apparaat, gemeten met een DC-voltmeter (hoge impedantie) op basis van het chassis. Er kan dus een fout optreden, afhankelijk van de interne impedantie van het meetinstrument en het gemeten apparaat.
5. Belangrijke veiligheidsmededeling: Componenten die zijn aangeduid met het -teken hebben speciale kenmerken die belangrijk zijn voor de veiligheid. Gebruik bij het vervangen van een van deze componenten uitsluitend door de fabrikant gespecificeerde onderdelen.
6. VR101 is de variabele weerstand voor de snelheidsregeling van 33-1/3 tpm.
7. VR102 is de variabele weerstand voor de snelheidsregeling van 45 tpm.
8. Dit schematische diagram kan op elk moment worden gewijzigd met de ontwikkeling van nieuwe technologie.

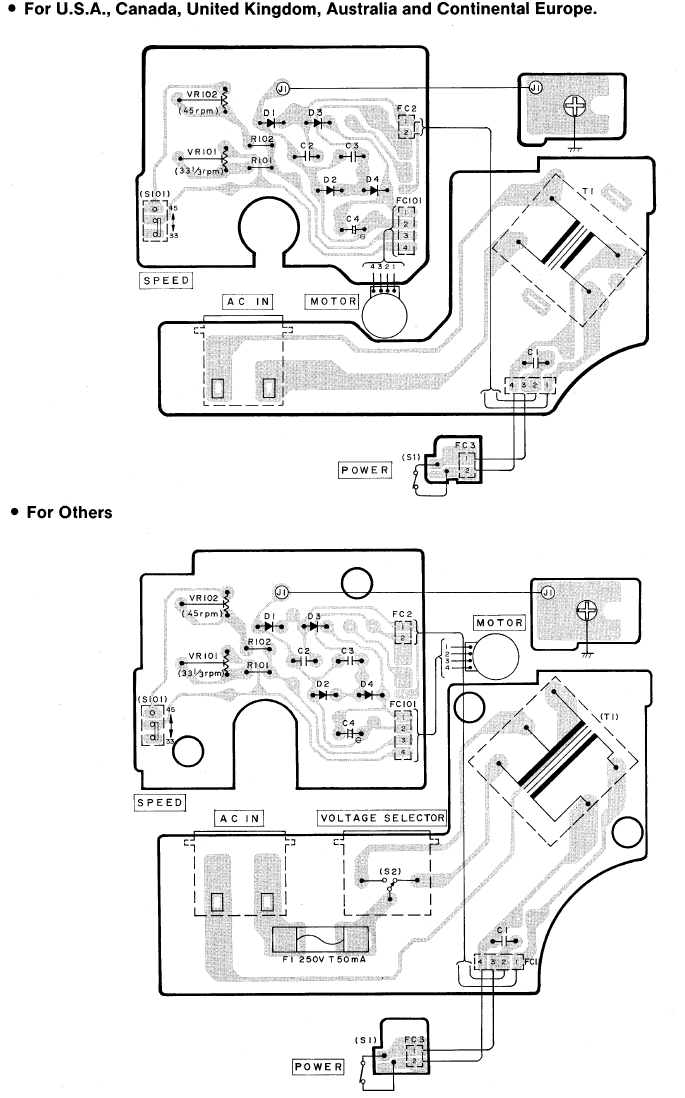

CIRCUITBOARD EN BEDRADINGSAANSLUITINGSDIAGRAM

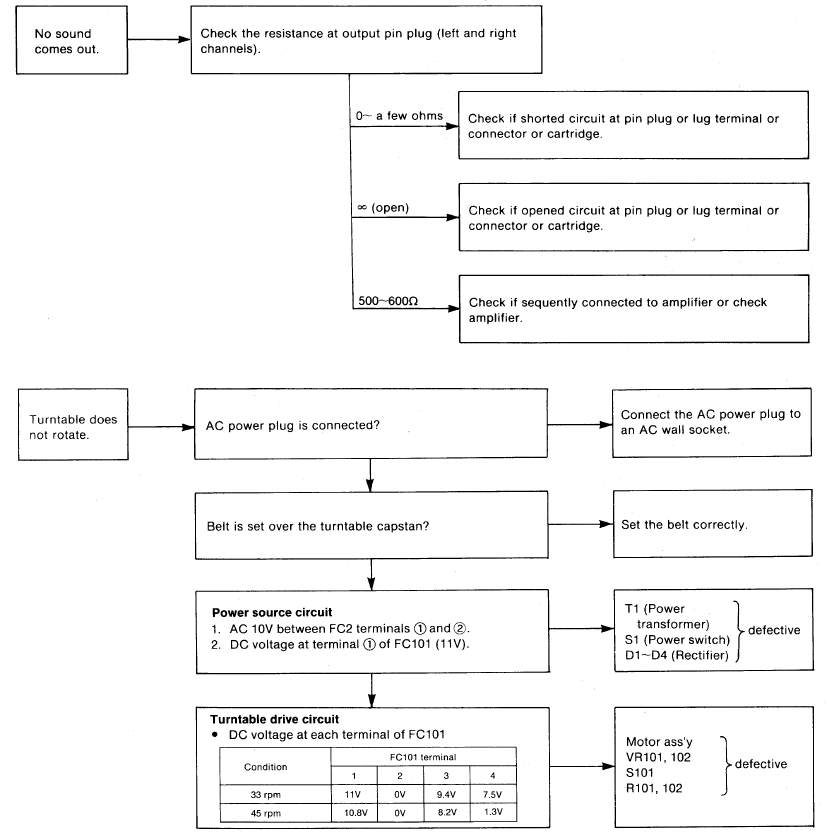

PROBLEEMOPLOSSING

UITGEKLAPTE WEERGAVE

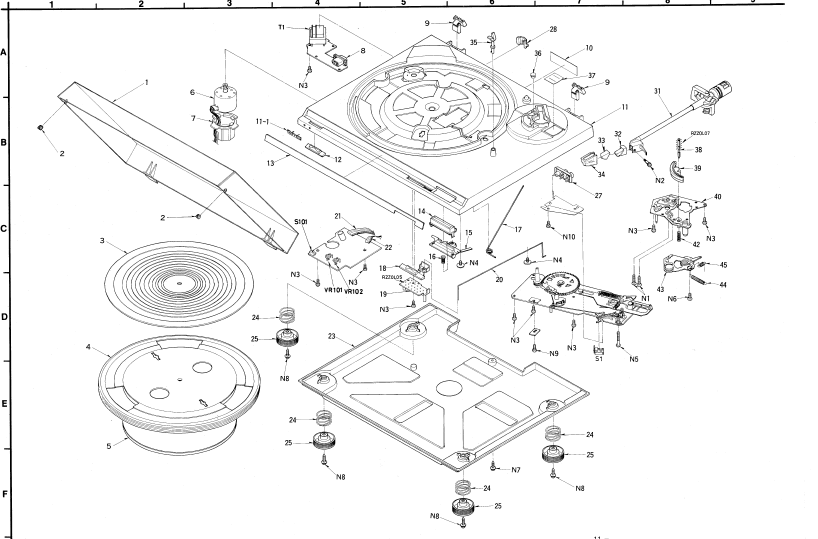

• Kast- en chassisdelen

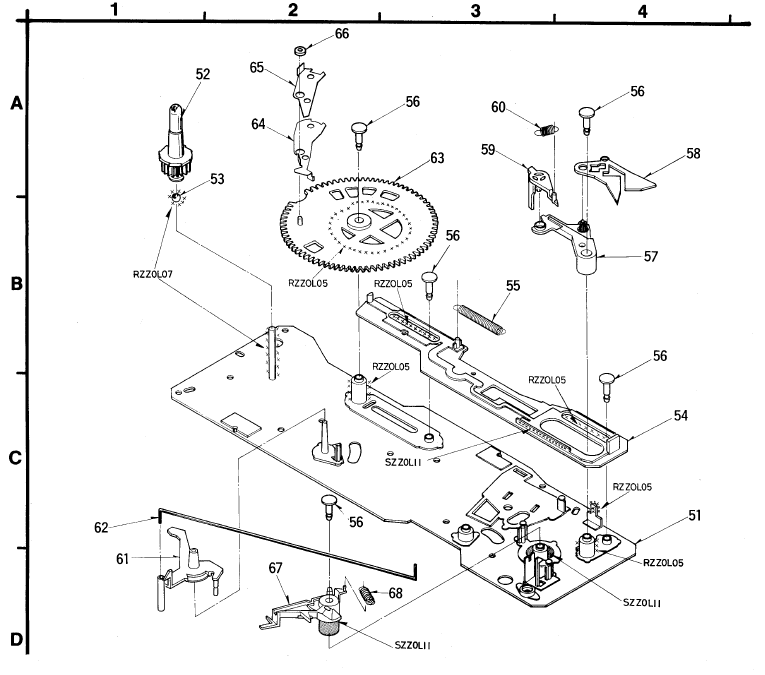

• Mechanische onderdelen

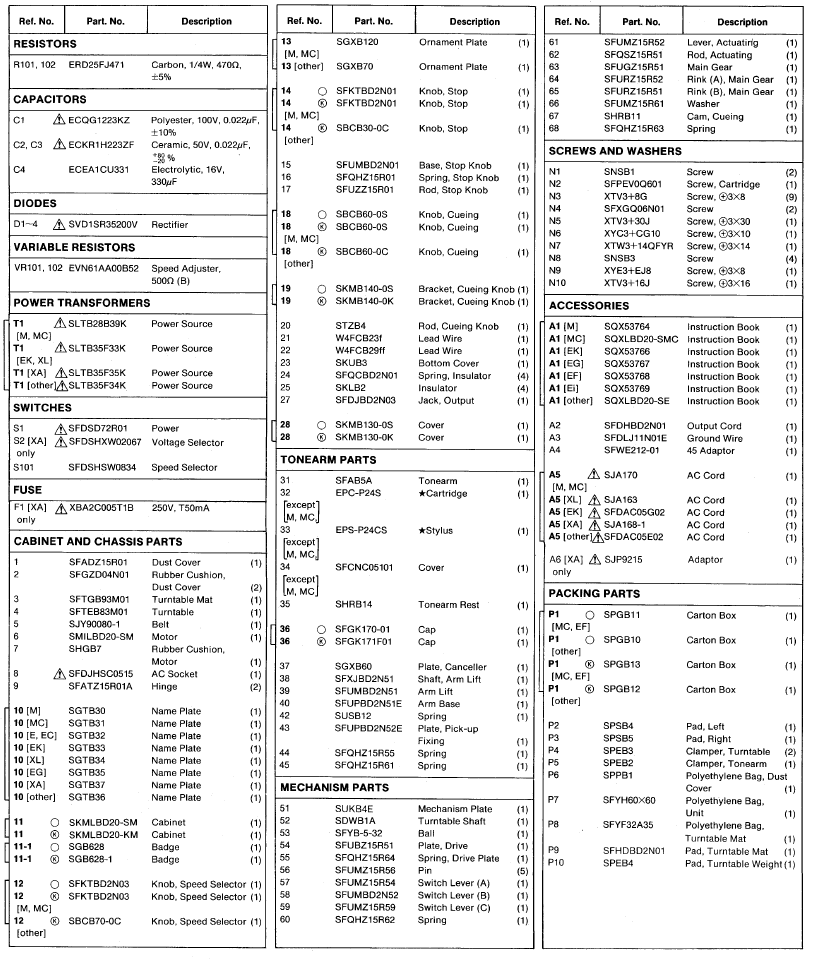

LIJST MET VERVANGINGSONDERDELEN

Opmerkingen:

1. Onderdeelnummers staan op de meeste mechanische onderdelen. Gebruik dit onderdeelnummer voor bestellingen van onderdelen.
2. Belangrijke veiligheidsmededeling: Componenten die zijn aangeduid met het merkteken hebben speciale kenmerken die belangrijk zijn voor de veiligheid. Gebruik bij het vervangen van een van deze componenten uitsluitend door de fabrikant gespecificeerde onderdelen.
3. -gemarkeerde onderdelen worden alleen gebruikt voor het zwarte type, terwijl O-gemarkeerde onderdelen alleen worden gebruikt voor het zilveren type.
4. Andere onderdelen dan - en O-gemarkeerde onderdelen worden gebruikt voor zowel zwarte als zilveren types.
5. Tussen haakjes geplaatste aanduidingen in Ref. No.-kolommen specificeren het gebied. Onderdelen zonder deze aanduidingen kunnen voor alle gebieden worden gebruikt.
6. Het "" -teken is een service-standaardonderdeel en kan afwijken van productieonderdelen.
7. De cijfers tussen haakjes in de kolom met de beschrijving staan voor de hoeveelheid per set.

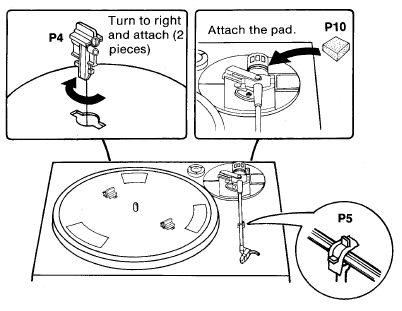

VERPAKKING

1. Plaats het apparaat (met bevestigde kussens) zoals afgebeeld.

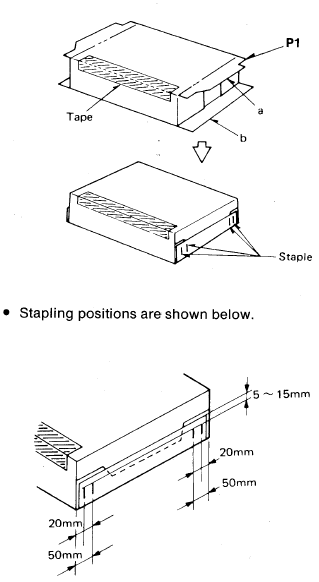

2. Vouw de flappen volgens de lijnmarkeringen.

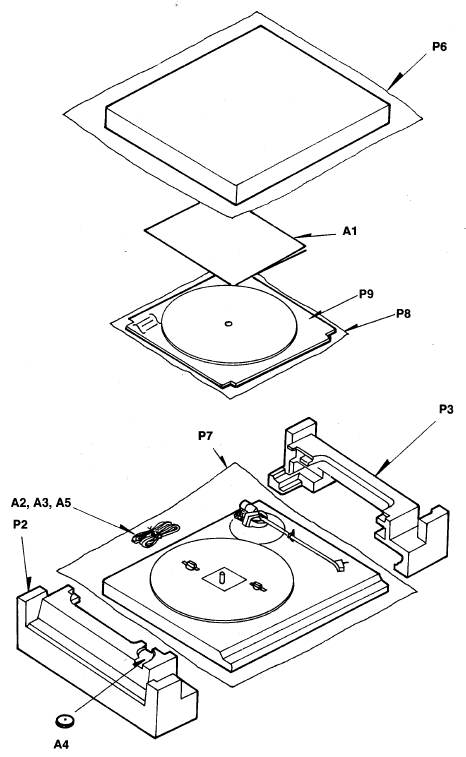

3. Sluit de bovenkant af met plakband.

• Gebruik minimaal 50 mm brede gomtape of plakband.

4. Vouw voor de randen eerst flap "a" en vervolgens flap "b" en niet deze vast. Vergeet niet om alleen flap "b" vast te nieten. (Gebruik een nietje van 15 of 16 mm.)

VEILIGHEIDSMAATREGEL

1. Koppel voor onderhoud de stekker uit het stopcontact om elektrische schokken te voorkomen.
2. Gebruik bij het vervangen van onderdelen uitsluitend de door de fabrikant aanbevolen componenten voor de veiligheid.
3. Controleer de staat van het netsnoer. Vervang het als er slijtage of schade zichtbaar is.
4. Zorg er na het onderhoud voor dat de draadgeleiding, isolatiebarrières, isolatiepapier, afschermingen, enz. worden hersteld.
5. Voordat u de gerepareerde apparatuur aan de klant teruggeeft, moet u de volgende isolatieweerstandstest uitvoeren om te voorkomen dat de klant wordt blootgesteld aan schokgevaar.

• ISOLATIEWEERSTANDSTEST

1. Koppel het netsnoer los en sluit de twee pinnen van de stekker kort met een jumperdraad.
2. Zet de aan/uit-schakelaar aan.
3. Meet de weerstandswaarde met een ohmmeter tussen de gejumperde AC-stekker en elk blootliggend metalen kastonderdeel, zoals schroefkoppen, antenne, bedieningsassen, handgreepbeugels, enz. Apparatuur met antenne-aansluitingen moet tussen 3MΩ en 5,2MΩ aangeven naar alle blootliggende onderdelen. (Fig. A) Apparatuur zonder antenne-aansluitingen moet ongeveer oneindig aangeven naar alle blootliggende onderdelen. (Fig. B)


Opmerking: sommige blootliggende delen kunnen door het ontwerp geïsoleerd zijn van het chassis. Deze zullen oneindig aangeven.

4. Als de meting buiten de gespecificeerde limieten ligt, is er een mogelijkheid van schokgevaar. De apparatuur moet worden gerepareerd en opnieuw worden gecontroleerd voordat deze aan de klant wordt teruggegeven.

Matsushita Services Company
50 Meadowland Parkway. Secaucus. New Jersey 07094

Panasonic Sales Company, Division Of Matsushita Electric Of Puerto Rico, Inc.
Ave. 65 De Infanteria, KM 9.7 Victoria Industrial Park Carolina, Puerto Rico 00630

Panasonic Hawaii, Inc.
91-238, Kauhi St. Ewa Beach p.o. Box 774 Honolulu, Hawaii 96808-0774

Matsushita Electric Of Canada Limited
5770 Ambler Drive, Mississauga, Ontario, L4W 2T3

Matsushita Electric Trading co., Ltd.
P.o. Box 288. Central Osaka Japan
