Shure BETA87A Handleiding

Algemene beschrijving

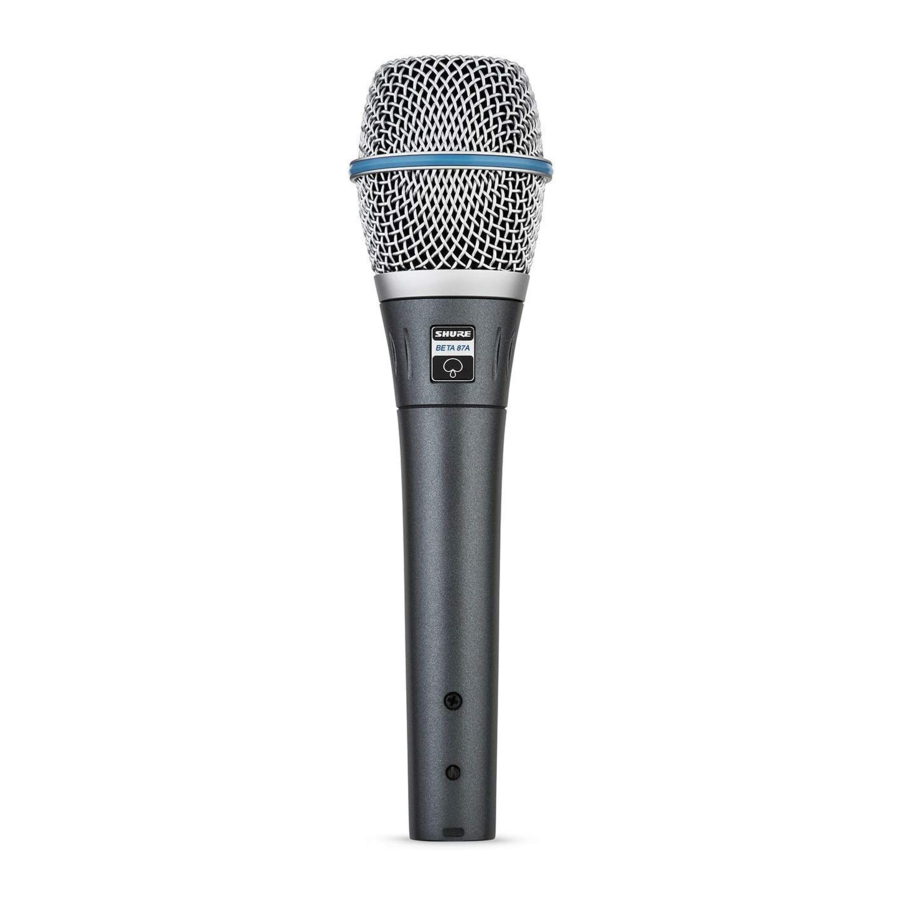

De Shure Beta 87A zangmicrofoon is nauwkeurig ontworpen om een uitzonderlijk soepele frequentierespons te leveren in een supercardioïde condensatorontwerp. De Beta 87A is gebouwd om extreme geluidsdrukniveaus (SPL) te weerstaan ​​en is ideaal voor professionele geluidsversterking en studiotoepassingen.

De op maat gemaakte frequentierespons, gecombineerd met een gecontroleerde laagfrequente roll-off, maakt deze microfoon ideaal voor close-up lead- en achtergrondzang, vooral in omgevingen met een hoge SPL. Een geavanceerd cartridge-schokdempingssysteem, een gehard stalen gaasrooster en een superieure bouwkwaliteit zijn bestand tegen de ontberingen van dagelijkse tournees en geluidsversterking.

Kenmerken

• Eersteklas live performance microfoon met Shure-kwaliteit, robuustheid en betrouwbaarheid
• Uniform supercardioïde opnamepatroon voor maximale versterking vóór feedback en superieure onderdrukking van off-axis geluid
• Soepele, brede frequentierespons met geleidelijke aanwezigheidsverhoging en gecontroleerd nabijheidseffect, afgestemd op zang
• Geavanceerd cartridge-schokdempingssysteem absorbeert mechanische schokken en minimaliseert hanteringsgeluid
• Deukbestendig stalen gaasrooster en geëmailleerde metaallegeringconstructie zijn bestand tegen slijtage en misbruik
• Effectief ingebouwd popfilter vermindert ongewenste wind- en ademgeluiden
• Zeer lage gevoeligheid voor RF- en elektromagnetische brom

Toepassingen

Algemene gebruiksregels

• Bedek geen enkel deel van het microfoongaas met uw hand, omdat dit de microfoonprestaties nadelig beïnvloedt.
• Richt de microfoon op de gewenste geluidsbron (zoals de spreker, zanger of instrument) en weg van ongewenste bronnen.
• Plaats de microfoon zo dicht mogelijk bij de gewenste geluidsbron.
• Werk dicht bij de microfoon voor extra basrespons.
• Gebruik slechts één microfoon om één geluidsbron op te pikken.
• Gebruik minder microfoons voor een betere versterking vóór feedback.
• Houd de afstand tussen de microfoons minstens drie keer zo groot als de afstand van elke microfoon tot zijn bron ("drie-op-één-regel").
• Plaats microfoons zo ver mogelijk van reflecterende oppervlakken.
• Plaats een windscherm bij gebruik van de microfoon buitenshuis.
• Vermijd overmatige hantering om het oppikken van mechanisch geluid en trillingen te minimaliseren.

Toepassingen en plaatsing

De volgende tabel geeft een overzicht van de meest voorkomende toepassingen en plaatsingstechnieken. Houd er rekening mee dat microfoontechniek grotendeels een kwestie van persoonlijke smaak is; er is niet één "juiste" microfoonpositie.

Nabijheidseffect

Unidirectionele (cardioïde) microfoons versterken de basfrequenties progressief met 6 tot 10 dB onder 100 Hz wanneer de microfoon zich op een afstand van ongeveer 6 mm (1/4 inch) van de geluidsbron bevindt. Dit fenomeen, bekend als het nabijheidseffect, kan worden gebruikt om een ​​warmer, krachtiger geluid te creëren. Om explosief laagfrequent geluid tijdens close-up gebruik te voorkomen, neemt de basrespons geleidelijk af. Dit biedt meer controle en helpt de gebruiker te profiteren van het nabijheidseffect.

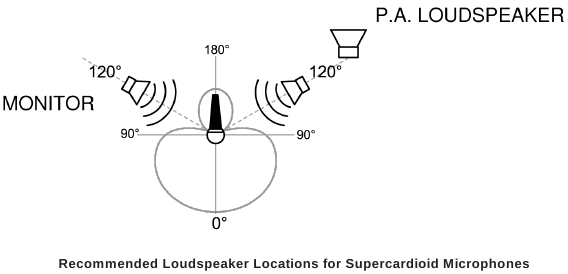

Het oppikken van ongewenste geluidsbronnen vermijden

Een supercardioïde microfoon heeft de grootste geluidsonderdrukking op punten van 120° naar de achterkant van de microfoon. Plaats de microfoon zo dat ongewenste geluidsbronnen, zoals monitoren en luidsprekers, zich onder deze hoeken bevinden, niet direct erachter. Om feedback te minimaliseren en een optimale onderdrukking van ongewenst geluid te garanderen, moet u de microfoonplaatsing altijd testen vóór een uitvoering.

Stroomvereisten

Deze microfoon vereist fantoomvoeding en presteert het beste met een 48 Vdc-voeding (IEC-61938). Hij werkt echter met iets verminderde headroom en gevoeligheid met voedingen tot 11 Vdc.
De meeste moderne mixers bieden fantoomvoeding. U moet een gebalanceerde microfoonkabel gebruiken: XLR-naar-XLR of XLR-naar-TRS.

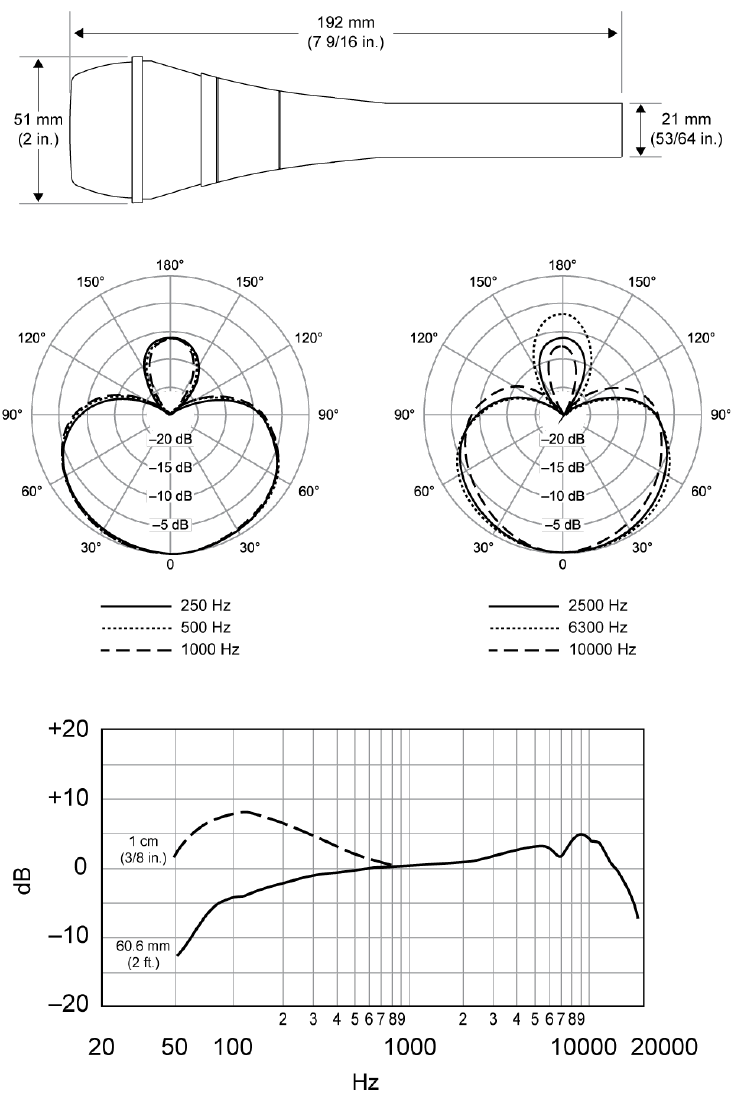

Specificaties

Type
Elektretcondensator

Frequentierespons
50 tot 20.000 Hz

Polair patroon
Supercardioïde

Uitgangsimpedantie
EIA-waarde bij 150 Ω (100 Ω werkelijk)

Gevoeligheid
bij 1 kHz, open circuit spanning
-52,5 dBV/Pa(2 mV)^[1]

Maximale SPL
1 kHz bij 1% THD,1 kΩ belasting
140,5 dB

Signaal-ruisverhouding
Ref. 94 dB SPL bij 1 kHz
70,5 dB

Dynamisch bereik
bij 1kHz,1 kΩ belasting
117 dB

Clippingniveau
1 kHz bij 0,25% THD,1 kΩ belasting
-6 dBV (0,5 V)

Zelfruis
typisch, equivalent SPL, A-gewogen
23,5 dB

Polariteit
Positieve druk op het diafragma produceert een positieve spanning op pin 2 ten opzichte van pin 3

Gewicht
Netto
0,207 kg (0,475 lbs)

Connector
Drie-pins professionele audio (XLR), mannelijk, gebalanceerd

Behuizing
Aluminium constructie met blauw metallic lakafwerking en gehard stalen rooster met nikkel satijn chromen plating

Stroomvereisten
11 tot 52 V DC fantoomvoeding (1,2 mA)

^[1]1 Pa=94 dB SPL
^[2]S/N-verhouding is het verschil tussen 94 dB SPL en het equivalente SPL van zelfruis, A-gewogen

Accessoires

Meegeleverde accessoires

Optionele accessoires

Vervangingsonderdelen
