Shure Beta 91 handleiding

ALGEMEEN

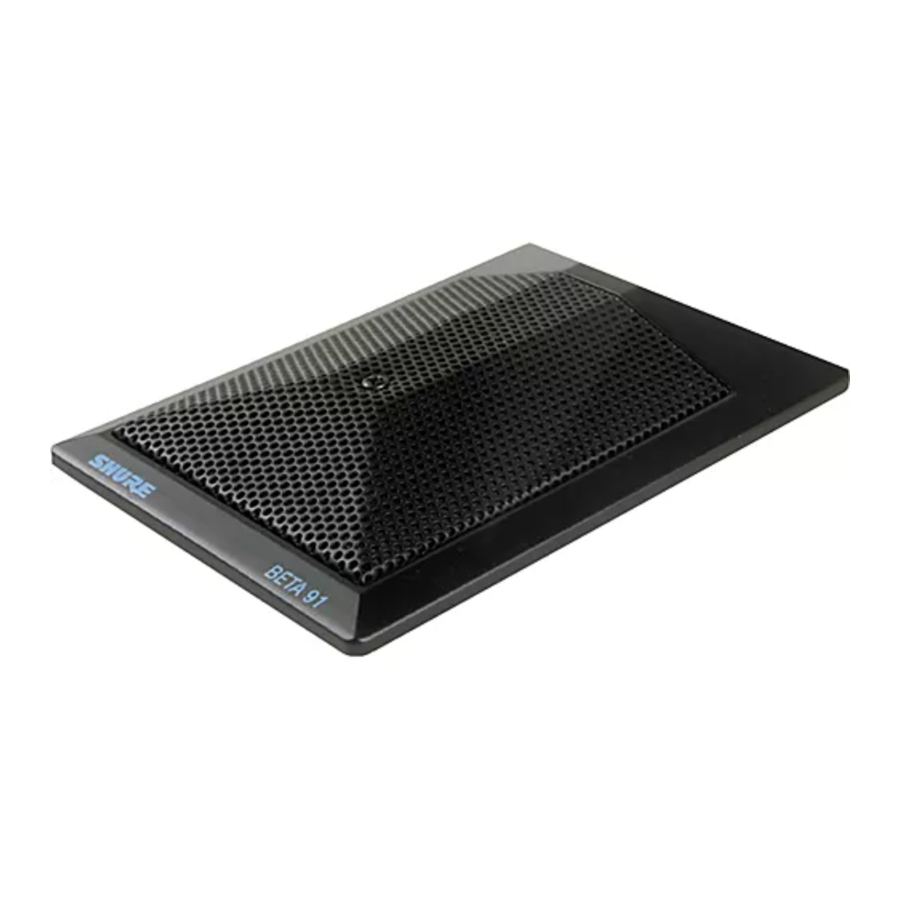

De Shure BETA 91 is een hoogwaardige condensatormicrofoon met een op maat gemaakte frequentierespons die specifiek is ontworpen voor kickdrums en andere instrumenten. Het biedt een uitstekende attack en "punch", en levert geluid van studiokwaliteit, met minimale vervorming, zelfs bij extreem hoge geluidsdrukniveaus.
De BETA 91 heeft een half-cardioïde patroon (cardioïde in het halfrond boven het montageoppervlak) over het hele frequentiebereik om een hoge versterking vóór feedback en een uitstekende onderdrukking van ongewenst geluid te garanderen.

KENMERKEN

• Frequentierespons specifiek gevormd voor kickdrums en andere instrumenten
• Breed dynamisch bereik voor gebruik in omgevingen met hoge SPL
• Het onopvallende ontwerp vereist geen externe montagehardware
• Afneembare kabel voor eenvoudige opslag
• Legendarische Shure-kwaliteit, robuustheid en betrouwbaarheid

ALGEMENE REGELS VOOR PRODUCTGEBRUIK

1. Richt de kant van de microfoon met de aanduiding "Shure" op de gewenste geluidsbron en weg van ongewenste bronnen. Dit is mogelijk niet duidelijk of intuïtief, aangezien cardioïde microfoons zoals de BETA 91 smalle oppikpatronen hebben.
2. Plaats de microfoon zo dicht mogelijk bij de gewenste geluidsbron (zie de onderstaande tabel) om de signaal-ruisverhouding te maximaliseren.
3. Gebruik slechts één microfoon om één geluidsbron op te pikken.
4. Gebruik zo weinig mogelijk microfoons.
5. Houd meerdere microfoons gescheiden door een afstand van minstens 3 keer de afstand tot de dichtstbijzijnde geluidsbron.

TOEPASSINGEN EN PLAATSING

De meest voorkomende BETA 91 toepassing en plaatsingstechniek staan vermeld in de volgende tabel. Houd er rekening mee dat microfoontechniek grotendeels een kwestie van persoonlijke smaak is–er is geen "correcte" microfoonpositie.

VERBINDINGSKABEL

Er wordt een 4,6 m (15 ft) zware kabel meegeleverd voor het aansluiten van de BETA 91 microfoon op de voorversterker. Het kan wenselijk zijn dat de componenten zich op een grotere afstand van elkaar bevinden. Er kan tot 23 m (75 ft) extra kabel worden gebruikt tussen de BETA 91 microfoon en de voorversterker zonder signaalverlies.

SPECIFICATIES

Type
Cardioïde condensator (elektretvoorspanning)

Frequentierespons
20 tot 20.000 Hz (zie figuur 1)
(gemeten op 304,8 mm [1 ft] van een bolvormige geluidsbron, vrije veldomstandigheden)

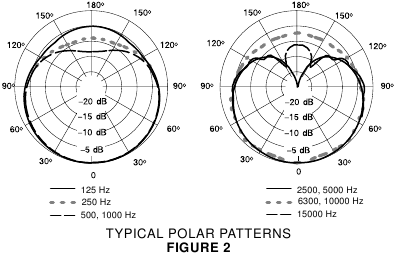

Polair patroon (zie figuur 2)
Half-cardioïde (cardioïde in het halfrond boven het montageoppervlak), uniform met de frequentie, symmetrisch rond de as.

Uitgangsniveau (bij 1.000 Hz)
Open circuit voltage: –59 dBV/Pa* (1,1 mV) typisch
*1 Pa = 94 dB SPL

Maximale SPL
(20 Hz tot 20 kHz, minder dan 1% THD)
2,5 kΩ belasting: 160 dB
1 kΩ belasting: 156 dB

Clippingniveau voorversterkeruitgang
(20 Hz tot 20 kHz, minder dan 1% THD*)
2,5 kΩ belasting: 6 dBV (2,0 V)
1 kΩ belasting: 2 dBV (1,26 V)
*THD van de microfoonvoorversterker wanneer het aangelegde ingangssignaal equivalent is aan de cartridge-uitgang bij gespecificeerde SPL.

Dynamisch bereik
(20 Hz tot 20 kHz, minder dan 1% THD, 2,5 kΩ belasting)
125 dB (max. SPL minus A-gewogen ruis)

Uitgangsruis
35 dB SPL (typisch), A-gewogen

Signaal-ruisverhouding
59 dB re 94 dB SPL

Uitgangsimpedantie
150 Ω (werkelijk)

Polariteit
Positieve druk op het membraan produceert positieve spanning op pin 2 ten opzichte van pin 3

Vermogen
Fantoomvoeding: 48 Vdc ±4 Vdc (IEC-268-15/DIN 45 596), positieve pinnen 2 en 3.

Elektromagnetische brom
–7,5 dB equivalent SPL in een veld van 1 mOe (60 Hz)

Kabel
4,6 m (15 ft) zwaar uitgevoerde, tweedraads afgeschermde,
TA4F naar TA3F connectoren

Behuizing
Matzwarte, gelakte, gegoten zinklegering behuizing met matzwarte stalen grille.

Afmetingen
95 mm x 129 mm x 19 mm (3,75 inch x 5,08 inch x 0,75 inch)

Nettogewicht
382 gram (13,5 oz) zonder kabel

Certificering
Komt in aanmerking voor het dragen van de CE-markering. Voldoet aan de Europese EMC-richtlijn 89/336/EEG. Voldoet aan de toepasselijke tests en prestatiecriteria in de Europese norm EN55103 (1996) delen 1 en 2, voor residentiële (E1) en lichte industriële (E2) omgevingen.

GELEVERDE ACCESSOIRES

VERVANGINGSONDERDELEN

SERVICEVERKLARING

Neem voor aanvullende service- of onderdeleninformatie contact op met de serviceafdeling van Shure op 1–800–516–2525. Neem buiten de Verenigde Staten contact op met uw geautoriseerde Shure-servicecentrum.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
