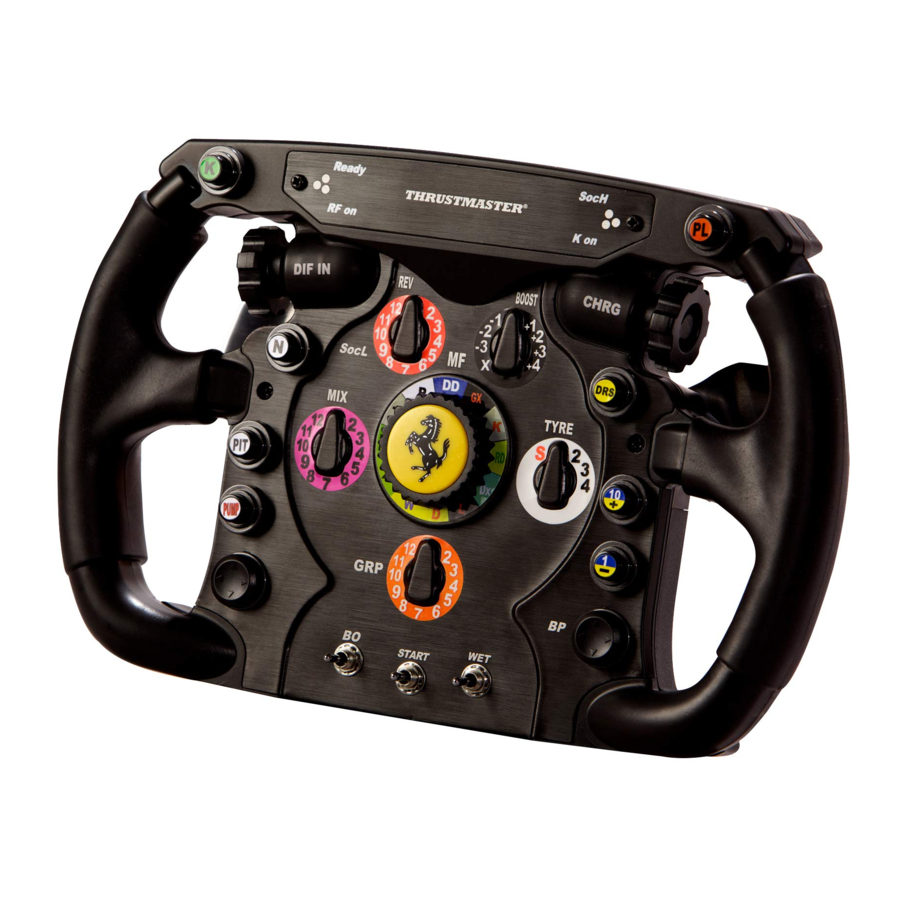

Thrustmaster F1-ADD-ON - Paddle Shifts Kit handleiding

Montage-instructies
Volg de instructies zorgvuldig op en bewaar alle kleine onderdelen (schroeven, veren, enz.) bij demontage.
Maak, wanneer het product geopend is, van de gelegenheid gebruik om eventueel opgehoopt stof en vuil te verwijderen met een zachte doek of perslucht (bij lage druk).
Gereedschap
| Kruiskopschroevendraaier S2 PH1 | |
| Pincet (Optioneel) | |
Inhoud

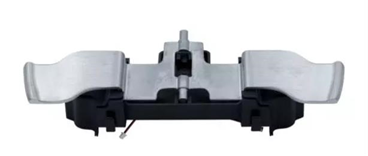

| Paddle kit | |
Demontage
| Stap | Actie | Illustratie |

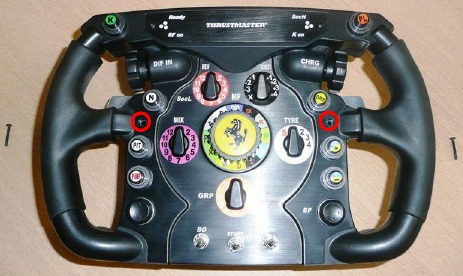

| 1. | Draai de 2 schroeven aan de voorkant los. | |
| Gereedschap: Kruiskopschroevendraaier | ||

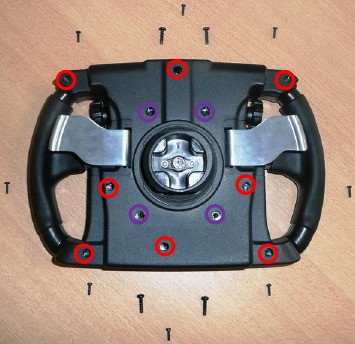

| 2. | Draai de 12 schroeven aan de achterkant los. Gereedschap: | |

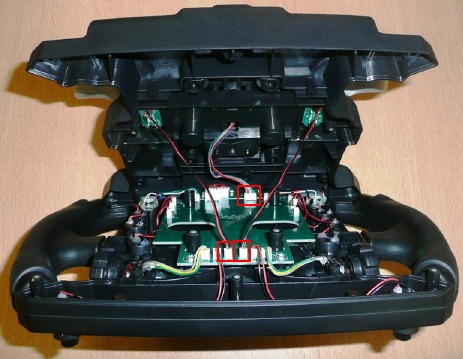

| 3. | Koppel voorzichtig de 3 schakelpeddelconnectoren los. Gereedschap: | ![]() |

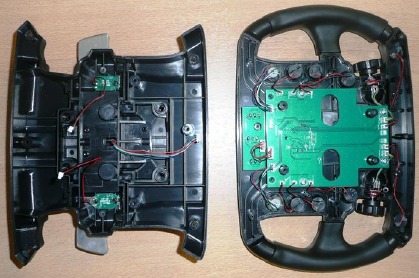

| 4. | Scheid de twee afdekkingen | ![]() |

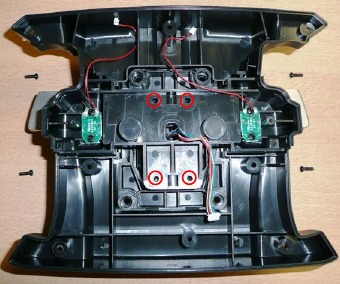

| 5. | Draai de 4 schroeven van de schakelpeddelmodule los. Gereedschap: | ![]() |
| 6. | Verwijder de schakelpeddelmodule | ![]() |
Herassemblage
| Stap | Actie | Illustratie |

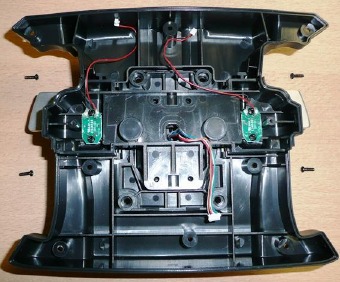

| 1. | De nieuwe module instellen | ![]() |

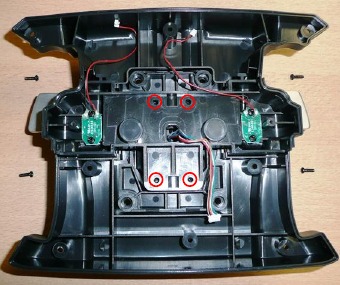

| 2. | Draai de 4 schroeven van de schakelpeddelmodule vast. Gereedschap: | ![]() |

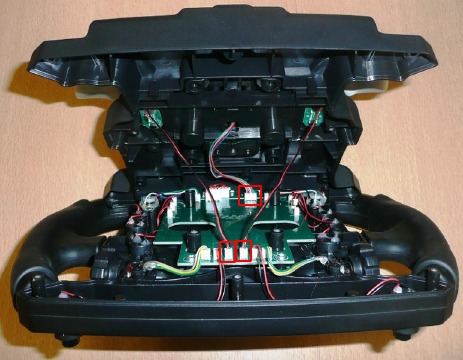

| 3. | Monteer de twee afdekkingen en sluit de connectoren aan. Gereedschap: | ![]() |

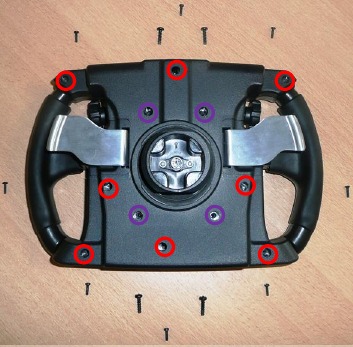

| 4. | Draai de 12 schroeven aan de achterkant vast. Gereedschap: | ![]() |

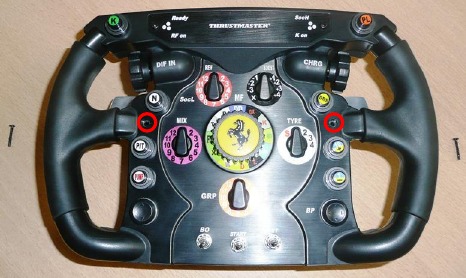

| 5. | Draai de 2 schroeven aan de voorkant vast. Gereedschap: | ![]() |
