Thrustmaster TFRP-handleiding

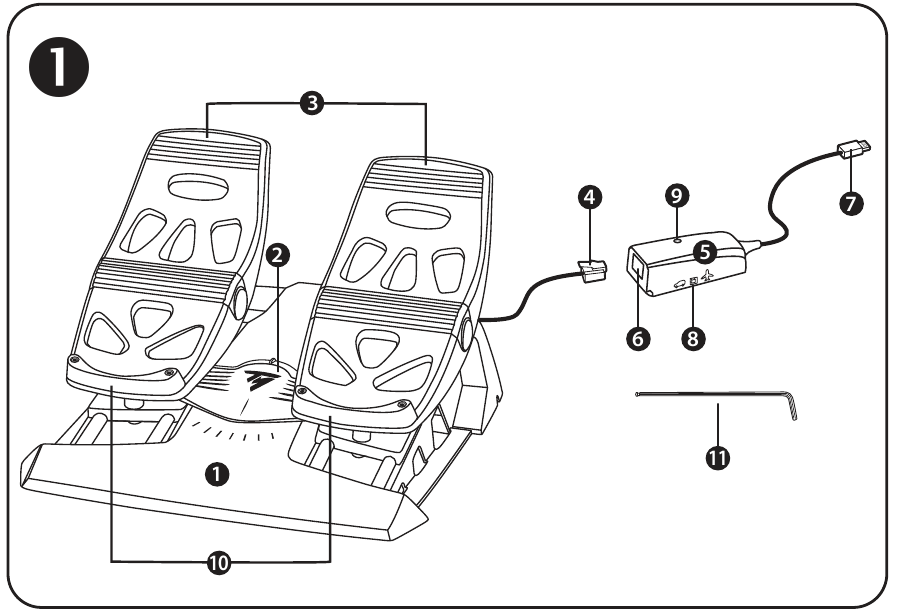

TECHNISCHE KENMERKEN

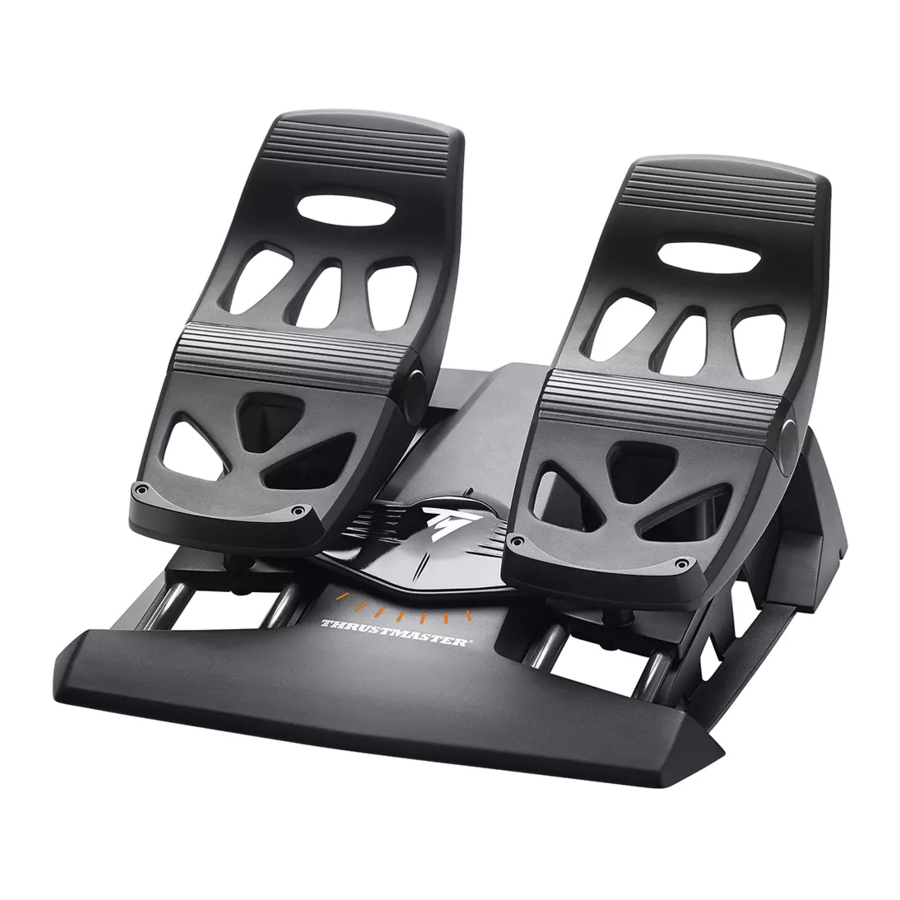

1. TFRP-pedaalset
2. Roeras
3. Assen voor onafhankelijke differentiaalremmen
4. Male RJ12-connector van de pedaalset
5. RJ12/USB-adapter (T.RJ12 USB Adapter)
6. Female RJ12-connector van de adapter
7. USB-connector van de adapter
8. Selectieschakelaar van de adapter
9. LED van de adapter
10. Afneembare hielsteunen
11. Inbussleutel

AFNEEMBARE HIELSTEUNEN

(10) De 2 hielsteunen van de pedaalset zijn afneembaar.

Er zijn 2 verschillende ergonomische configuraties mogelijk:

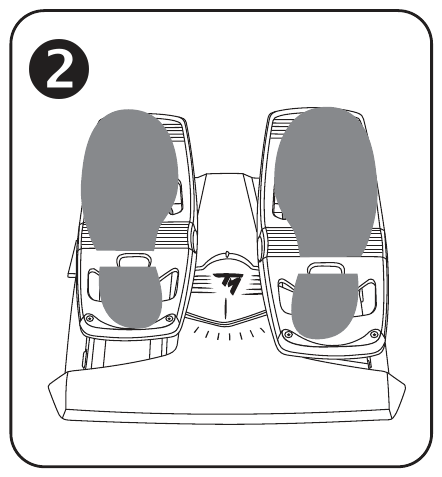

• Voet volledig op het pedaal (met de hielsteun geïnstalleerd); of

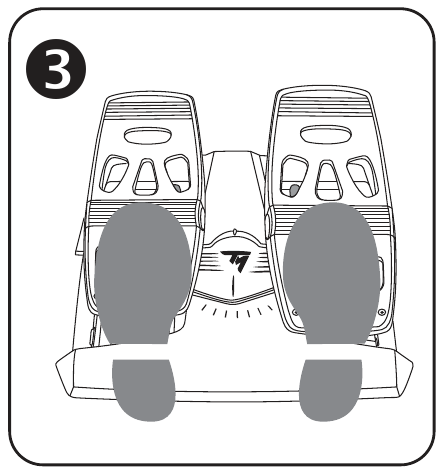

• Bal van de voet op het midden van het pedaal Ž(met de hielsteun verwijderd)

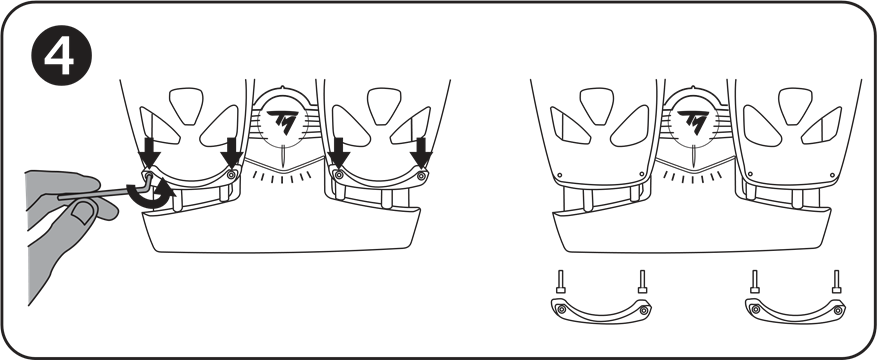

De hielsteunen verwijderen :

• Gebruik de meegeleverde inbussleutel(11) om de 2 schroeven van elke hielsteun los te draaien en te verwijderen.
• Verwijder de hielsteunen volledig van de pedalen.

Let op: voer deze procedure in omgekeerde volgorde uit om de hielsteunen opnieuw te installeren.

INSTALLATIE OP PC MET BEHULP VAN DE RJ12/USB-ADAPTER

1. Sluit de male RJ12-connector (4) van de TFRP-pedaalset aan op de female RJ12-connector (6) op de adapter (5). Sluit anders de male RJ12-connector (4) rechtstreeks aan op het Thrustmaster-product met een female RJ12-connector (TWCS, TCA Quadrant-serie of T.Flight Hotas-serie).

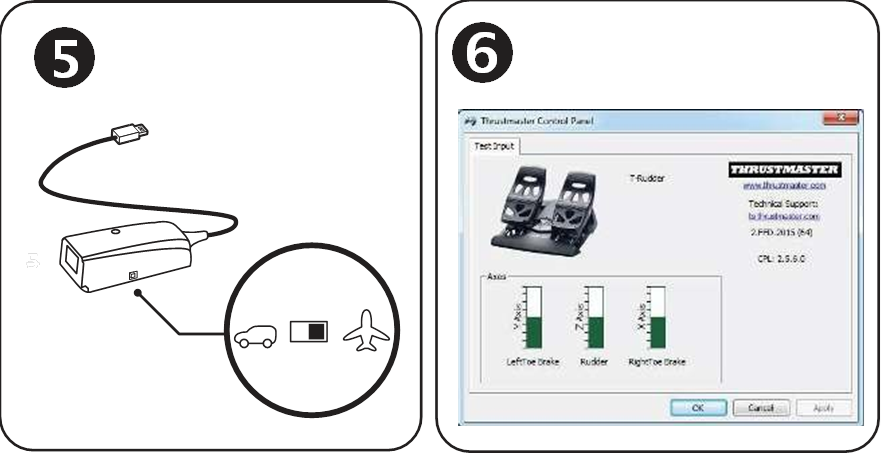

2. Zet de selectieschakelaar (8) van de adapter in de stand AIRPLANE (VLIEGTUIG).
3. Ga naar https://support.thrustmaster.com/. Selecteer Joysticks / TFRP T.Flight Rudder Pedals en selecteer vervolgens Drivers. Download en installeer de PC-driver en de aangepaste interface op basis van het Windows-configuratiescherm.
4. Zodra de PC-driver is geïnstalleerd, sluit u de USB-connector (7) van de adapter aan op een van de USB-poorten van uw PC.
5. De LED (9) van de adapter licht GROEN op.
6. Om toegang te krijgen tot het configuratiescherm, selecteert u:

• Start / Alle apps / Thrustmaster / Configuratiescherm of Configuratiescherm (in Windows® 10 / 8.1 / 8); of
• Start / Alle programma's / Thrustmaster / Configuratiescherm of Configuratiescherm (in Windows® 7)

Het dialoogvenster Game Controllers (Spelbesturingen) wordt weergegeven.

Het accessoire verschijnt op het scherm met de naam T-Rudder en de status OK.

7. Klik in het dialoogvenster Game Controllers op Properties (Eigenschappen) om alle functies te testen en te bekijken. U bent nu klaar om te spelen!

INSTALLATIE OP DE T.FLIGHT HOTAS 4 OF T.FLIGHT HOTAS ONE USB-JOYSTICK

(gebruik de RJ12/USB-adapter niet in deze opstelling)

De TFRP (T.Flight Rudder Pedals) wordt rechtstreeks aangesloten op de Thrustmaster T.FLIGHT HOTAS 4- en T.FLIGHT HOTAS ONE-joysticks.

1. Sluit de male RJ12-connector (4) van de TFRP-pedaalset aan op de female RJ12-connector aan de achterkant van de T.FLIGHT HOTAS 4- of T.FLIGHT HOTAS ONE-joystick.
2. Sluit vervolgens de USB-connector van de T.FLIGHT HOTAS 4- of T.FLIGHT HOTAS ONE-joystick aan op een van de USB-poorten van uw PC of gameconsole.

De T.FLIGHT HOTAS 4-joystick is compatibel met PC en PlayStation®4 en heeft 8 assen, waarvan er 3 zijn gereserveerd voor de TFRP-pedaalset.

De T.FLIGHT HOTAS ONE-joystick is compatibel met PC en Xbox One® en heeft 8 assen, waarvan er 3 zijn gereserveerd voor de TFRP-pedaalset.

BESCHIKBARE EN COMPATIBELE GEAVANCEERDE SOFTWARE-APPLICATIES

(alleen met de TFRP-pedaalset, wanneer aangesloten op de RJ12/USB-adapter)

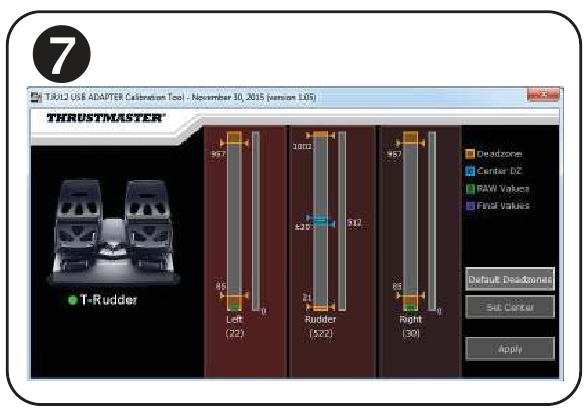

GEAVANCEERDE KALIBRATIESOFTWARE

(T.RJ12 USB ADAPTER Calibration Tool)

Ga naar https://support.thrustmaster.com. Selecteer Joysticks / TFRP T.Flight Rudder Pedals en selecteer vervolgens Utilities. Download en installeer de geavanceerde kalibratiesoftware, waarmee u:

• De dode zones naar wens kunt aanpassen aan het begin en einde van het bewegingsbereik op de roeras en op de 2 differentiaalremassen.
• De centrale dode zone naar wens kunt aanpassen op de roeras.
• Deze aanpassingen rechtstreeks kunt opslaan in het interne geheugen van de adapter(5).

T.A.R.G.E.T GEAVANCEERDE PROGRAMMEERSOFTWARE

(Thrustmaster Advanced pRogramming Graphical EdiTor)

Ga naar https://support.thrustmaster.com. Selecteer Joysticks / TFRP T.Flight Rudder Pedals en selecteer vervolgens Software. Download en installeer de T.A.R.G.E.T geavanceerde programmeersoftware.

Belangrijkste kenmerken van T.A.R.G.E.T:

• Er zijn verschillende configuraties beschikbaar voor de assen van het roer en de differentiaalremmen.
• Er zijn verschillende programmeerniveaus beschikbaar: Basic, Advanced en Script.
• Maakt gebruik van het principe van slepen en neerzetten.
• De TFRP-pedaalset kan worden gebruikt in combinatie met een verscheidenheid aan Thrustmaster-controllers (Hotas Cougar, Hotas Warthog, T.16000M, MFD Cougar Pack, ook compatibel met T.A.R.G.E.T), waardoor ze kunnen worden herkend als één USB-apparaat.
• Er zijn geavanceerde profielen beschikbaar, gemaakt door leden van de Thrustmaster-community.

BELANGRIJKE OPMERKINGEN OVER DE AUTOMATISCHE KALIBRATIE VAN ASSEN

Om kalibratieproblemen te voorkomen:

• Laat de roeras altijd gecentreerd (zonder uw voeten op het roer te plaatsen) wanneer u de TFRP-pedaalset aansluit met behulp van de USB-connector van de adapter.
• Sluit de pedaalset nooit aan op de adapter wanneer de adapter is aangesloten op een PC of tijdens een game.
• Koppel de pedaalset nooit los van de adapter wanneer de adapter is aangesloten op een PC of tijdens een game. Schakel eerst de PC uit.
• Sluit de pedaalset altijd aan op de adapter voordat u de USB-connector van de adapter op de PC aansluit.

De 3 assen van de pedalen kalibreren zichzelf automatisch na een paar bewegingen en na het bereiken van de fysieke stops voor de roeras en de 2 differentiaalremassen.

PROBLEEMOPLOSSING EN WAARSCHUWING

• Mijn pedaalset werkt niet goed of lijkt onjuist gekalibreerd te zijn.
  • Schakel uw PC uit en koppel de USB-connector van de adapter los. Sluit vervolgens de USB-connector weer aan, schakel uw PC weer in en start uw game opnieuw.
  • Zorg ervoor dat de selectieschakelaar (8) van de adapter in de stand AIRPLANE (VLIEGTUIG) staat en dat de LED GROEN brandt.
  • Laat de roeras altijd gecentreerd (zonder uw voeten op het roer te plaatsen) wanneer u de USB-connector van de adapter aansluit.
• Ik kan mijn pedaalset niet configureren.
  • Selecteer in het menu Options / Controller / Gamepad or Joystick (Opties / Controller / Gamepad of Joystick) van uw game de juiste configuratie of configureer de opties van de controller volledig opnieuw.
  • Raadpleeg voor meer informatie de gebruikershandleiding of online help van uw game.
  • Gebruik de T.A.R.G.E.T (Thrustmaster Advanced Programming Graphical Editor) geavanceerde programmeersoftware.
• Mijn pedaalset is te gevoelig of niet gevoelig genoeg.
  • Uw pedaalset kalibreert zichzelf automatisch na een paar bewegingen en na het bereiken van de fysieke stops voor de roeras en de 2 differentiaalremassen.
  • Pas in het menu Options / Controller / Gamepad or Joystick (Opties / Controller / Gamepad of Joystick) van uw game de gevoeligheid en dode zones voor uw controller aan (als deze opties beschikbaar zijn).
  • Gebruik de T.RJ12 USB ADAPTER Calibration Tool geavanceerde kalibratiesoftware.
  • Gebruik de T.A.R.G.E.T (Thrustmaster Advanced Programming Graphical Editor) geavanceerde programmeersoftware.
