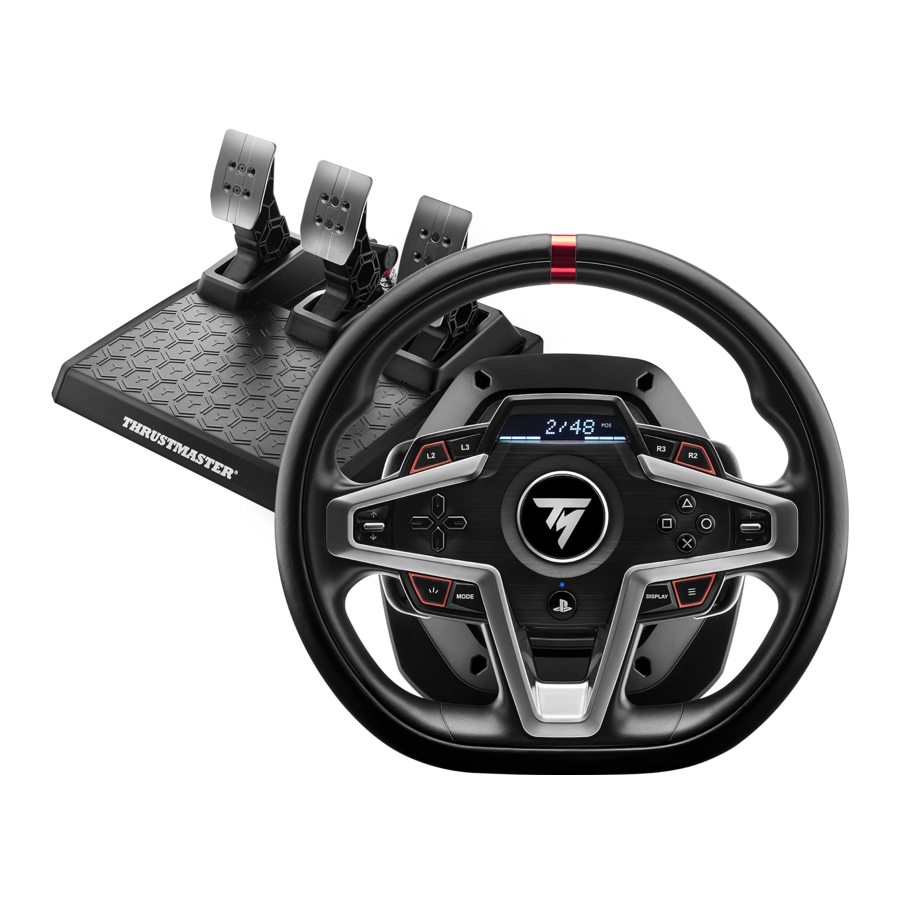

Thrustmaster T248 handleiding

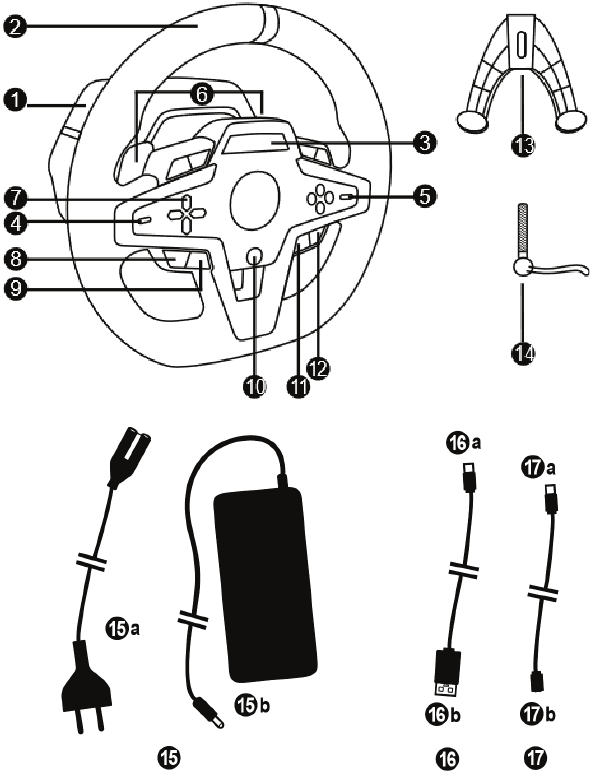

TECHNISCHE KENMERKEN

1. T248-voet
2. Wielrand
3. T-RDD (Thrustmaster Race Dash Display)-scherm
4. Encoderschakelaar en encoderdrukfunctie
5. + en - encoderschakelaar
6. 2 magnetische schakelflippers (omhoog en omlaag)
7. Richtingknoppen
8. VIEW (weergave)-knop op Xbox-consoles
9. MODE (modus)-knop
10. Xbox-knop
11. DISPLAY (weergave)-knop
12. MENU-knop op Xbox-consoles
13. Bevestigingssysteem
14. Metalen bevestigingsschroef
15. 1. Stroomkabel (EU/VS of VK...) en
    2. voedingsadapter
16. 1. USB-C-kabel
    2. USB-A-kabel
17. USB-C-kabel met snelsluiting
    1. mannelijk naar
    2. vrouwelijk

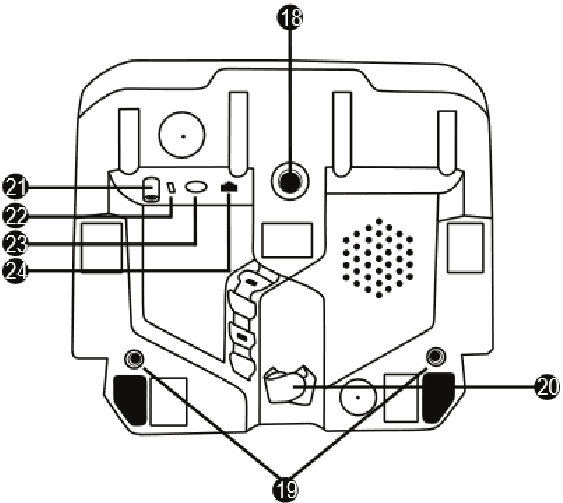

18. Groot gat met schroefdraad (voor bevestigingssysteem en bevestigingsschroef)
19. Gaten met schroefdraad voor bevestiging aan een racecockpit (niet inbegrepen)
20. Kabelhouder met klittenband
21. Aansluiting voor voedingsadapter
22. USB-C-aansluiting van het racestuur
23. Mini-DIN-aansluiting voor Thrustmaster-schakelaar, handrem of hub (afzonderlijk verkrijgbaar)
24. RJ12-aansluiting voor pedaalset

HET RACESTUUR BEVESTIGEN

Het racestuur bevestigen aan een tafel of bureau

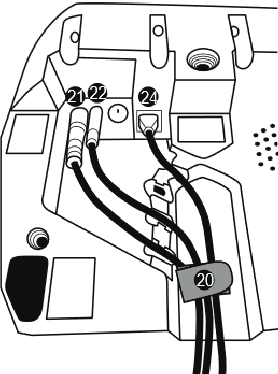

Begin met het aansluiten van de volgende onderdelen aan de onderkant van het stuur:

• de voedingsadapter (21);
• de USB-C-kabel met snelsluiting (17a) op de USB-C-aansluiting (22);
• de T3PM-pedaalset (24).

Zorg ervoor dat u de paden voor de verschillende kabels volgt en bevestig de kabels met de kabelhouder met klittenband (20).

1. Plaats het racestuur op een tafel of een ander horizontaal, vlak en stabiel oppervlak.

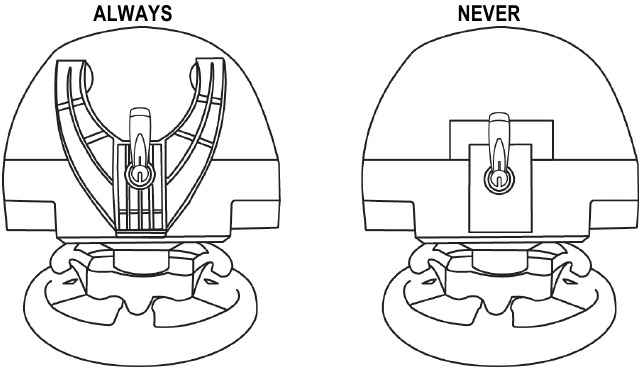

2. Steek de bevestigingsschroef (14) in het bevestigingssysteem (13) en draai vervolgens het apparaat vast door de schroef tegen de klok in te draaien, zodat deze in het grote gat met schroefdraad (18) onder het racestuur komt, totdat het stuur perfect stabiel is.


Draai de schroef nooit alleen vast zonder het bevestigingssysteem op zijn plaats! (Dit kan het racestuur beschadigen.)

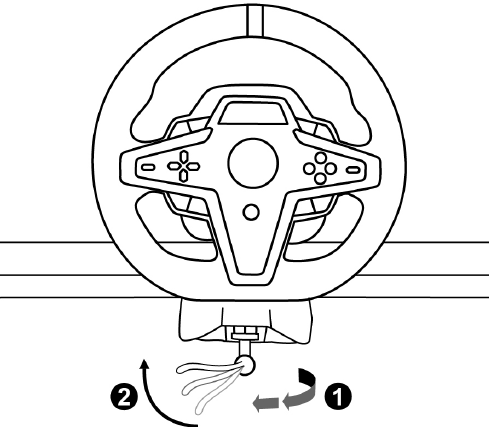

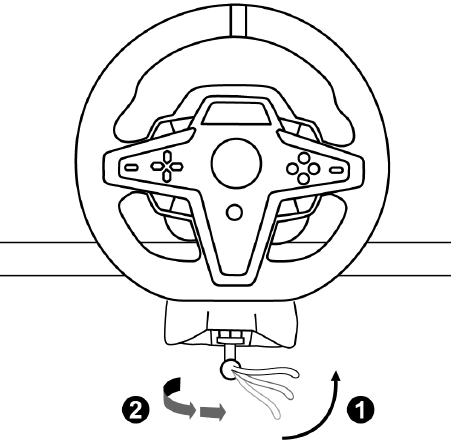

BEVESTIGEN/VERWIJDEREN	RICHTING
Om vast te draaien: Draai de schroef tegen de klok in
Om los te maken: Draai de schroef met de klok mee

Het racestuur bevestigen aan een racecockpit

(niet inbegrepen)

1. Plaats de voet van het racestuur op de plank van de cockpit.
2. Schroef twee M6-schroeven (niet inbegrepen) in de plank van de cockpit en in de twee gaten met schroefdraad aan de onderkant van het racestuur (19).

   De lengte van de twee M6-schroeven mag niet groter zijn dan de dikte van de plank plus 12 mm; langere schroeven kunnen schade veroorzaken aan interne componenten in de voet van het racestuur.
3. Indien nodig kunt u ook het standaard bevestigingssysteem (13, 14) in het grote gat met schroefdraad (18) schroeven.

De installatiediagrammen van het T248-racestuur voor cockpits en andere steunen zijn beschikbaar op https://support.thrustmaster.com: klik op Racesturen/T248 en vervolgens op Sjabloon - Cockpitinstallatie.

INSTALLATIE

AUTOMATISCHE KALIBRATIE VAN HET STUUR

Het stuur kalibreert zichzelf automatisch wanneer u het racestuur op een stopcontact aansluit en de USB-aansluiting van het racestuur aansluit op de Xbox-console of op de pc.
Tijdens deze fase draait het racestuur snel naar links en naar rechts, waarbij een hoek van 900 graden wordt overbrugd, voordat het in het midden stopt.

Raak het racestuur nooit aan tijdens de zelfkalibratiefase!
(Dit kan leiden tot onjuiste kalibratie en/of persoonlijk letsel.)

AUTOMATISCHE KALIBRATIE VAN DE PEDAALSETS

Sluit de pedaalset nooit aan op de voet van het racestuur (of koppel deze los van de voet) wanneer deze op het systeem is aangesloten of tijdens het spelen (dit kan leiden tot onjuiste kalibratie).
Sluit altijd de pedaalset aan voordat u het racestuur op het systeem aansluit.
Zodra de kalibratie van het racestuur is voltooid en het spel is gestart, worden de pedalen automatisch gekalibreerd na een paar keer drukken.

Druk nooit op de pedalen tijdens de zelfkalibratiefase van het racestuur of terwijl een spel wordt geladen!
(Dit kan leiden tot onjuiste kalibratie.)

Als uw racestuur en/of pedaalset niet correct functioneren of onjuist gekalibreerd lijken te zijn:
Schakel uw console (of pc) uit en koppel het racestuur volledig los. Sluit vervolgens alle kabels weer aan (inclusief de voedingskabel en de pedaalset) en start uw console (of pc) en uw spel opnieuw.

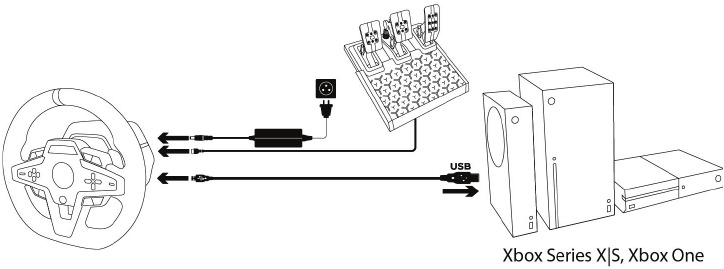

INSTALLATIE OP XBOX-CONSOLES

1. Steek de stroomkabel en de voedingsadapter in een stopcontact.
2. Sluit de USB-A-kabel (17b) aan op een USB-A-poort op de Xbox-console.
   Zodra de console is ingeschakeld, kalibreert uw racestuur zichzelf automatisch.

U bent nu klaar om te spelen!
Let op:

• De lijst met spellen die compatibel zijn met de Xbox-console en het T248-racestuur is hier beschikbaar: https://support.thrustmaster.com (in het gedeelte Racesturen/T248/Spelinstellingen). Deze lijst wordt regelmatig bijgewerkt.

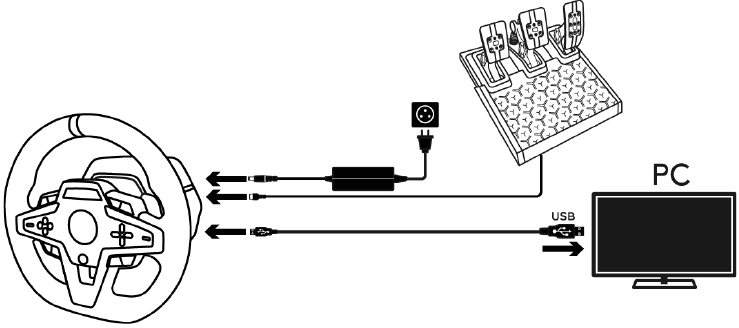

INSTALLATIE OP PC

1. Ga naar https://support.thrustmaster.com om de drivers en Force Feedback-software voor pc te downloaden. Klik op Racesturen/T248/Drivers.
2. Steek de stroomkabel en de voedingsadapter in een stopcontact.
3. Sluit de USB-A-kabel (17b) aan op een USB-A-poort op uw pc.

U bent nu klaar om te spelen!
Let op:

• In het Configuratiescherm en in spellen wordt het racestuur herkend onder de naam Thrustmaster Advanced Racer.

DE FIRMWARE VAN HET RACESTUUR UPDATEN

Ga naar https://support.thrustmaster.com.
Klik op Racesturen/T248/Firmware en volg de instructies.

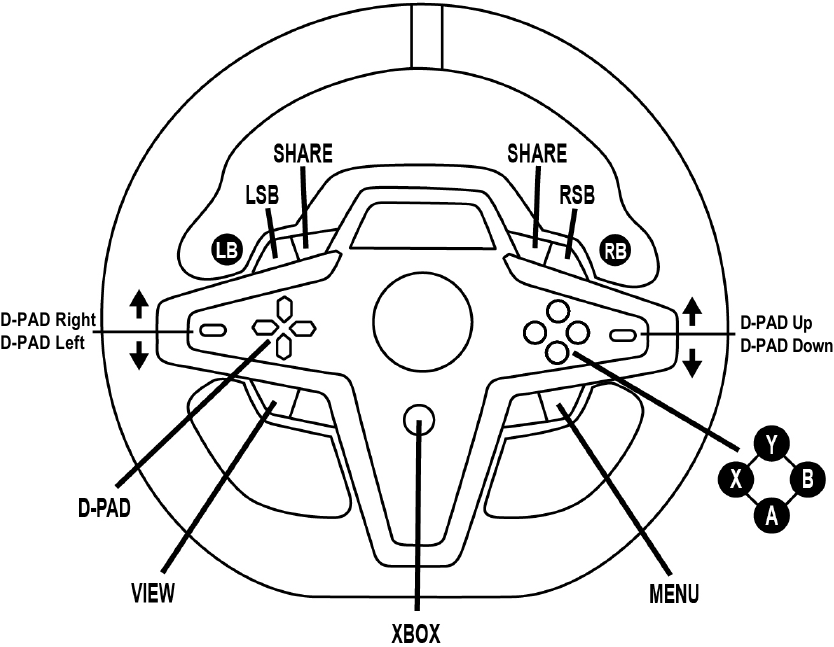

MAPPING VOOR XBOX-CONSOLES

Let op:

• Het scherm dat telemetriegegevens weergeeft (T-RDD) is momenteel niet compatibel op Xbox-consoles (het is alleen compatibel op pc).
• Sommige functies (encoders, aantal actieknoppen) zijn beperkt door het consoleprotocol.
• Op Xbox zijn de LSB- en RSB-knoppen op het racestuur alleen functioneel in sommige aankomende spellen (de lijst met spellen met deze functie wordt regelmatig bijgewerkt).

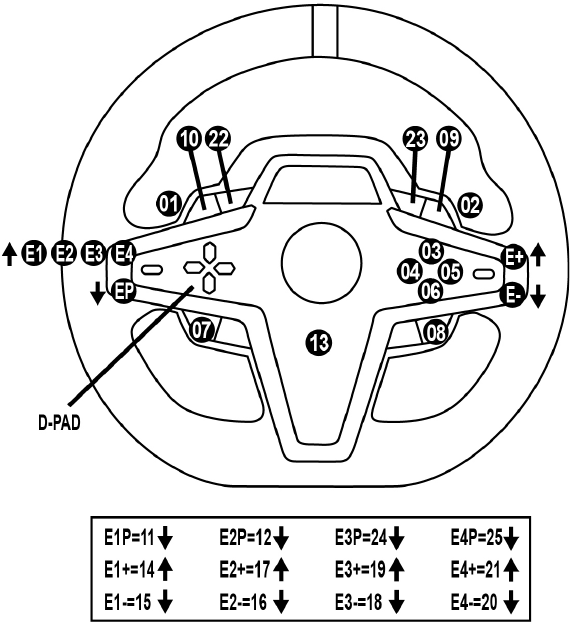

MAPPING VOOR PC

DE E1/E2/E3/E4-ENCODERS GEBRUIKEN
U kunt de actieve encoder selecteren door de encoderschakelaar (4) omhoog te duwen. De actieve encoder wordt op het scherm weergegeven: E1, E2, E3, E4 achtereenvolgens en vervolgens weer E1... enzovoort.
Wanneer de encoder (E1, E2, E3 of E4) is geselecteerd, zijn de bijbehorende functies als volgt:

• Push (P) door de encoderschakelaar (4) omlaag te duwen.
• + door de encoderschakelaar aan de rechterkant (5) omhoog te duwen.
• - door de encoderschakelaar aan de rechterkant (5) omlaag te duwen.

De bijbehorende actie wordt op het scherm weergegeven.
Let op:

• De E1-, E2-, E3- en E4-encoders functioneren in de meeste spellen.
• Het scherm dat telemetriegegevens weergeeft, functioneert in spellen die compatibel zijn met de Thrustmaster SDK. De lijst met compatibele spellen is hier beschikbaar: https://support.thrustmaster.com (in het gedeelte Racesturen/T248/Spelinstellingen). Deze lijst wordt regelmatig bijgewerkt.

MODE-KNOP

INFORMATIE WEERGEVEN OP HET RACESTUUR EN HET RACESTUUR EN DE PEDAALSET CONFIGUREREN
Druk op de MODE-knop (9) om het MODE-menu te openen.
In dit menu worden alleen de eerste twee segmenten weergegeven.

Gebruik de richtingknoppen (7) in dit menu als volgt:

Navigatie		Scherm	Informatie/Opties
7 niveaus	2 opties	XBOX/PC Selecteer uw systeem: Xbox-console of pc	Selectie van Xbox-console (standaard) Selectie van pc-systeem Opmerking: Druk op de MODE-knop (9) om uw systeemkeuze te valideren. Selectie wordt opgeslagen wanneer EXIT op het scherm verschijnt.
	3 weergaven	OVER Algemene informatie	Firmwareversie van racestuurbasis Naam van het apparaat dat is aangesloten op de mini-DIN-connector (23) Type pedaalset aangesloten op RJ12-connector (24)
	3 opties	FFB Selecteer het Force Feedback-profiel (zie het gedeelte FFB-PROFIELDIAGRAM)	FFB 1 FFB 2 (standaard) FFB 3
	6 opties	ROT° Selecteer de draaihoek (alleen voor games waarin de draaihoek niet automatisch is)	270° 360° 540° 720° 900° AUTO = Automatisch (standaard)
	2 opties	PEDAAL Selecteer de pedaalsetconfiguratie	FLOOR: vloerpositie (standaard) INV.: hangende positie (de gaspedalen en koppelingspedalen zijn omgekeerd)
	1 weergave	TEMP Motortemperatuur	Motortemperatuur van het racestuur in realtime weergegeven
	1 optie	RESET Zet het racestuur terug naar de standaardmodus.	N: Nee Y: Ja Selecteer Y en druk vervolgens op de MODE-knop (9). Het racestuur wordt gereset wanneer EXIT op het scherm verschijnt.

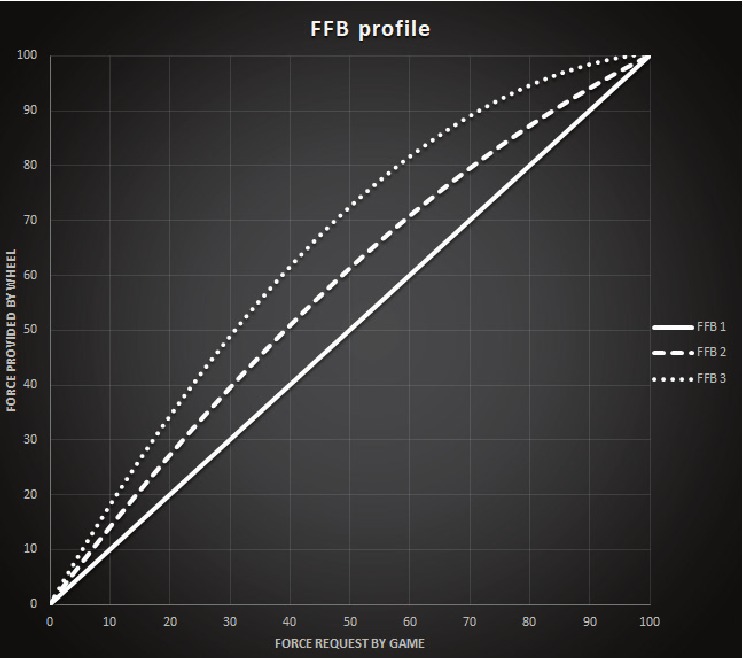

FFB-PROFIELDIAGRAM

FFB 1
Het FFB 1-effect zorgt voor lineaire Force Feedback. De kracht die u voelt, is 100% evenredig met de kracht die door het spel wordt gevraagd.

FFB 2 en FFB 3
De FFB 2- en FFB 3-effecten versterken de Force Feedback om de kracht die u voelt te accentueren in verhouding tot de kracht die door het spel wordt gevraagd.
Let op:

• Valideer uw keuzes door op de MODE-knop (9) te drukken: EXIT wordt weergegeven voordat u terugkeert naar uw standaardscherm.
• De richtingknoppen (7) zijn uitgeschakeld in games en in de interface van de console wanneer de MODE-knop is ingeschakeld.

DISPLAY-KNOP

DE WEERGAVE VAN TELEMETRIE-INSTELLINGEN CONFIGUREREN
(in games voor pc die compatibel zijn met het display)
Let op:

• De lijst met games voor pc die compatibel zijn met het T-RDD-scherm (Thrustmaster Race Dash Display) is hier beschikbaar: https://support.thrustmaster.com (in het gedeelte Racing Wheels/T248/Games Settings). Deze lijst wordt regelmatig bijgewerkt.
• De DISPLAY-knop werkt alleen in deze games.
• De DISPLAY-knop is momenteel niet compatibel op Xbox-consoles.

Druk op de DISPLAY-knop (11) om het DISPLAY-menu te openen.
Alleen de laatste twee segmenten worden weergegeven wanneer u zich in dit menu bevindt.

Gebruik de richtingstoetsen (7) in dit menu als volgt:

Navigatie		Scherm	Informatie/opties
5 niveaus	Nee	Shifter
	Nee	SPEED Snelheid
	5 opties voor weergave in de segmenten	RPM RPM en keuze van weergave over de 9 segmenten	REV >>: van links naar rechts REV <<: van rechts naar links REV ><: buitenkant naar het midden REV <>: midden naar buitenkant REV --: geen weergave op de segmenten
	2 opties	POS Positie	DRI: positie in de race LAP: aantal ronden
	3 opties	TIME Tijd	PBL: beste persoonlijke rondetijd C L: huidige rondetijd L L: laatste rondetijd

Let op:

• Bevestig uw keuzes door op de DISPLAY-knop (11) te drukken.
• De richtingstoetsen (7) zijn uitgeschakeld in games en in de interface van de console wanneer de DISPLAY-knop is ingeschakeld.

Lees deze handleiding zorgvuldig door voordat u dit product gebruikt, en bewaar hem voor toekomstig gebruik.

Elektrische schok

• Bewaar het product op een droge plaats en stel het niet bloot aan stof of zonlicht.
• Draai of trek niet aan de connectoren en kabels.
• Mors geen vloeistof op het product of de connectoren.
• Sluit het product niet kort.
• Demonteer het product nooit; gooi het niet in een vuur en stel het niet bloot aan hoge temperaturen.
• Gebruik geen andere voedingskabel dan die welke bij uw racestuur is meegeleverd.
• Gebruik de voedingskabel niet als de kabel of de connectoren beschadigd, gespleten of gebroken zijn.
• Zorg ervoor dat de voedingskabel correct is aangesloten op een stopcontact en correct is aangesloten op de connector aan de achterkant van de basis van het racestuur.
• Open het racestuur niet: er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden. Alle reparaties moeten worden uitgevoerd door de fabrikant, zijn geautoriseerde vertegenwoordiger of een gekwalificeerde technicus.
• Gebruik alleen bevestigingssystemen/accessoires die door de fabrikant zijn gespecificeerd.
• Als het racestuur abnormaal werkt (als het abnormale geluiden, warmte of geuren afgeeft), stop dan onmiddellijk met het gebruik ervan, trek de stekker van de voedingskabel uit het stopcontact en koppel de andere kabels los.
• Als u het racestuur voor een langere periode niet gaat gebruiken, trek dan de stekker van de voedingskabel uit het stopcontact.
• Het stopcontact moet zich in de buurt van de apparatuur bevinden en gemakkelijk toegankelijk zijn.
  Gebruik uitsluitend de in de gebruikershandleiding vermelde voeding.

Informatie voor voedingsadapter

Luchtopeningen
Zorg ervoor dat u geen van de luchtopeningen op de basis van het racestuur blokkeert. Voor een optimale ventilatie moet u het volgende doen:

• Plaats de basis van het stuur op minstens 10 cm afstand van eventuele muuroppervlakken.
• Plaats de basis niet in krappe ruimtes.
• Dek de basis niet af.
• Laat er geen stof ophopen op de luchtopeningen.

Gebruik het pedaalstel om veiligheidsredenen nooit met blote voeten of alleen met sokken aan uw voeten.
THRUSTMASTER^® WIJST ALLE AANSPRAKELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN HET PEDAALSTEL ZONDER SCHOENEN.

Letsel als gevolg van Force Feedback en herhaalde bewegingen
Spelen met een Force Feedback-racestuur kan spier- of gewrichtspijn veroorzaken. Om problemen te vermijden:

• Vermijd lange gamesessies.
• Neem na elk uur spelen 10 tot 15 minuten pauze.
• Als u vermoeidheid of pijn voelt in uw handen, polsen, armen, voeten of benen, stop dan met spelen en rust een paar uur voordat u weer begint met spelen.
• Als de aangegeven symptomen of pijn aanhouden wanneer u weer begint met spelen, stop dan met spelen en raadpleeg uw arts.
• Buiten bereik van kinderen houden.

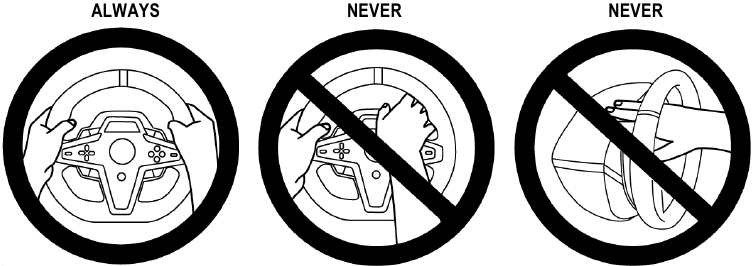

• Houd tijdens het spelen altijd beide handen correct op het stuur geplaatst zonder het volledig los te laten.
• Plaats tijdens het spelen nooit uw handen of uw vingers onder de pedalen of in de buurt van het pedaalstel.
• Plaats tijdens de kalibratie en het spelen nooit uw hand of uw arm door de openingen in het racestuur.
• Zorg ervoor dat de basis van het racestuur goed vastzit, volgens de instructies in deze handleiding.

Product mag alleen worden gehanteerd door gebruikers van 14 jaar of ouder

ZWAAR PRODUCT
Pas op dat u het product niet op uzelf of op iemand anders laat vallen!

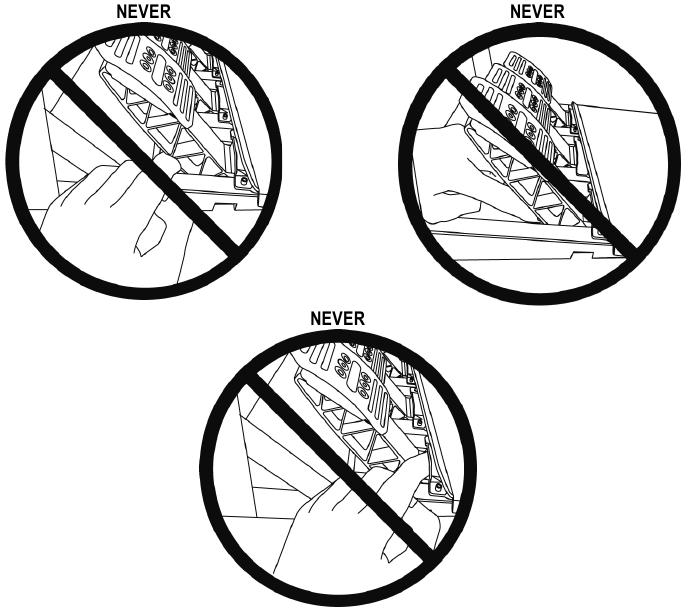

Knelgevaar pedaalstel tijdens het spelen

• Houd het pedaalstel buiten bereik van kinderen.

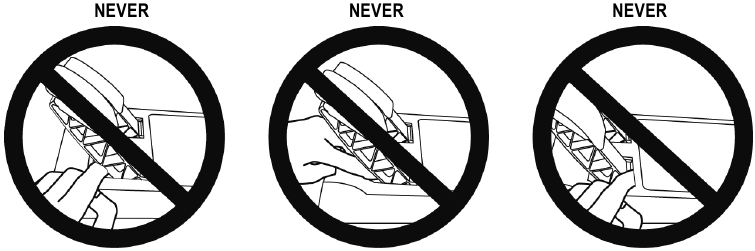

• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de zijkanten van de pedalen.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de achterste basis van het pedaal.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de voorste basis van het pedaal.

Knelgevaar pedaalstel wanneer u niet speelt

• Berg het pedaalstel op een veilige plaats op en houd het buiten bereik van kinderen.

T3PM PEDAALSET

TECHNISCHE SPECIFICATIES

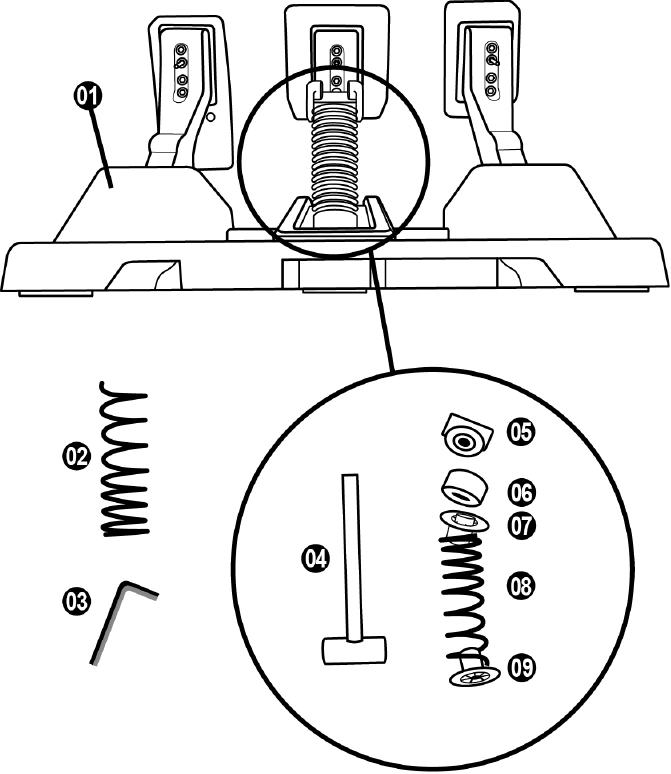

1. Pedaalset
2. Extra harde veer (zwart)
3. 2,5 mm inbussleutel
4. Veerborgpen
5. Bovenste borgkop met ring
6. Elastomeer dempingsring (wit – Shore 70)
7. Bovenste kunststof afstandsstuk (rood)
8. Zachte veer (zilver – standaard geïnstalleerd)
9. Onderste kunststof afstandsstuk (rood)

AUTOMATISCHE KALIBRATIE VAN DE PEDAALSET

• Sluit de pedaalset nooit aan op de basis van het racestuur (of koppel hem los van de basis) wanneer deze is aangesloten op de Xbox-console of tijdens het spelen (dit kan leiden tot onjuiste kalibratie). Sluit de pedaalset altijd aan voordat u het racestuur op de console aansluit.
• Zodra de kalibratie van het racestuur is voltooid en het spel is gestart, worden de pedalen automatisch gekalibreerd na een paar keer indrukken.
• Druk nooit op de pedalen tijdens de zelfkalibratiefase van het racestuur of terwijl een spel wordt geladen! Dit kan leiden tot onjuiste kalibratie.

Als uw racestuur en/of pedaalset niet correct functioneren of als ze onjuist gekalibreerd lijken te zijn:
Schakel uw console uit en koppel het racestuur volledig los. Sluit vervolgens alle kabels weer aan (inclusief de voedingskabel en de pedaalset) en start uw console en uw spel opnieuw op.

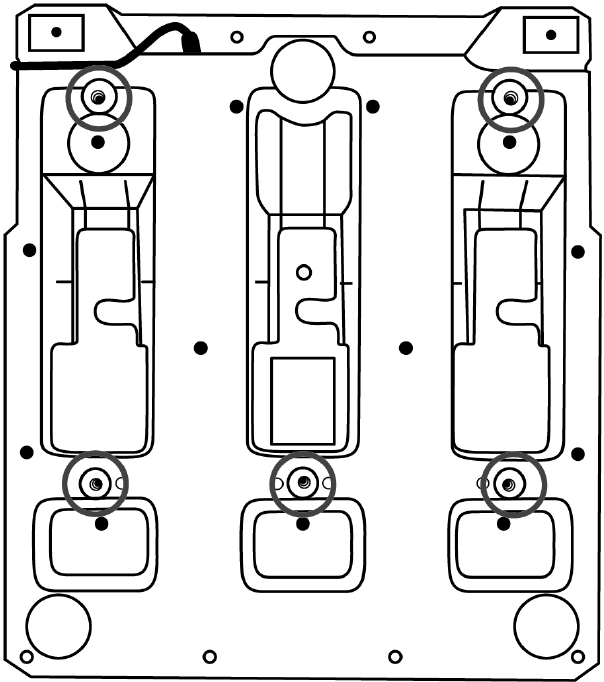

DE PEDAALSET BEVESTIGEN AAN EEN STEUN OF COCKPIT

De pedaalset kan worden bevestigd aan verschillende compatibele steunen (apart verkrijgbaar) met behulp van de vijf M6-schroefgaten die zich onder de basis bevinden. Om dit te doen, schroeft u ten minste twee M6-schroeven (niet inbegrepen) door de plank van de steun en in de schroefgaten aan de onderkant van de basis van de pedaalset.

De lengte van de M6-schroeven mag de dikte van uw steun niet meer dan 12 mm overschrijden, om te voorkomen dat de interne componenten van de pedaalset beschadigd raken.

De installatieschema's van de pedaalset voor cockpits en andere steunen zijn beschikbaar op https://support.thrustmaster.com: klik op Racing Wheels/T3PM, en dan Template - Cockpit setup.

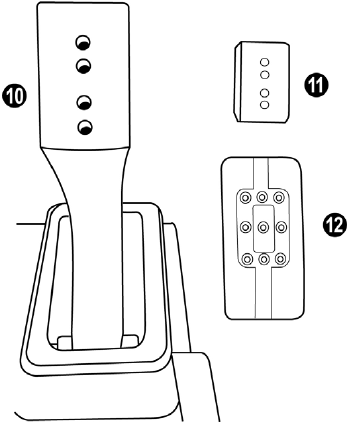

DE PEDAALSET AANPASSEN

Elk van de drie pedalen bevat:

• pedaalarm(10) met twee perforaties.
• kunststof kopsteun(11) (geplaatst tussen de kop en de arm) met vier perforaties.
• metalen kop(12) met meerdere perforaties (negen voor het gaspedaal – zes voor de rem – zes voor de koppeling).

LET OP: Om kalibratieproblemen te voorkomen, moet u altijd de USB-kabel van uw stuur loskoppelen van de console of pc voordat u aanpassingen aan uw pedaalset aanbrengt.

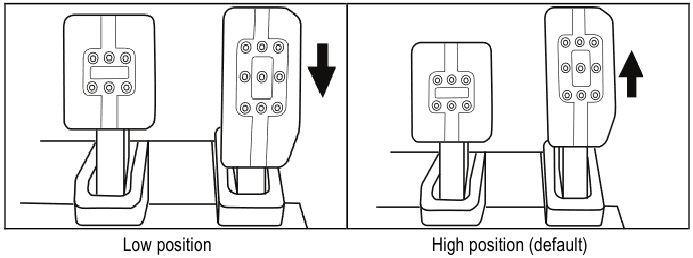

De HOOGTE van het gaspedaal aanpassen

• Gebruik de meegeleverde 2,5 mm inbussleutel (3) om de twee schroeven los te draaien waarmee de metalen kop (12) en de steun (11) op hun plaats worden gehouden.
• Selecteer uw favoriete hoogtepositie en plaats en draai de schroeven vervolgens opnieuw vast, zodat de metalen kop (12) en de steun (11) stevig op hun plaats worden gehouden.

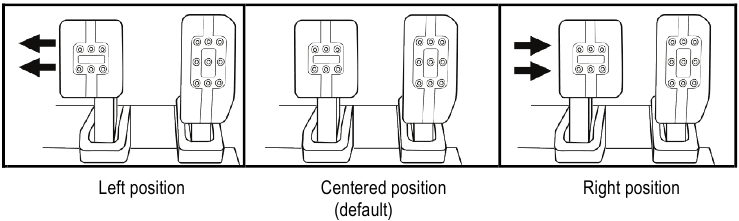

De AFSTAND van de drie pedalen aanpassen

• Gebruik de meegeleverde 2,5 mm inbussleutel (3) om de twee schroeven los te draaien waarmee de metalen kop (12) en de steun (11) op hun plaats worden gehouden.
• Selecteer uw favoriete positie (links, gecentreerd of rechts) en plaats en draai de schroeven vervolgens opnieuw vast, zodat de metalen kop (12) en de steun (11) stevig op hun plaats worden gehouden.

Voorbeelden ter illustratie van het rempedaal:

Aantal mogelijke afstandsposities per pedaal:

• Drie voor gaspedaal
• Drie voor rempedaal
• Drie voor koppelingspedaal

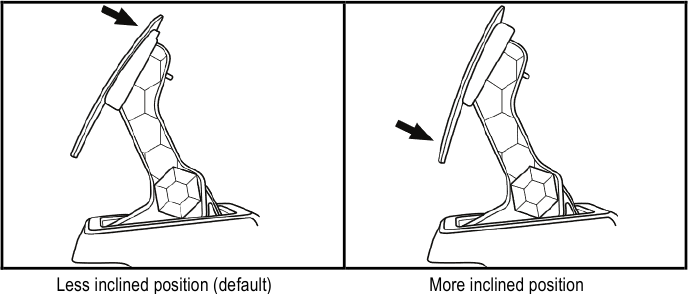

De HELLING van de pedalen aanpassen

• Gebruik de meegeleverde 2,5 mm inbussleutel (3) om de twee schroeven los te draaien waarmee de metalen kop (12) en de steun (11) op hun plaats worden gehouden.
• Draai de kunststof kopsteun (11) 180° en plaats en draai de schroeven vervolgens opnieuw vast, zodat de metalen kop (12) en de steun (11) stevig op hun plaats worden gehouden.

Voorbeelden ter illustratie van het gaspedaal:

Aantal mogelijke hellingsposities per pedaal:

• Twee voor gaspedaal
• Twee voor rempedaal
• Twee voor koppelingspedaal

INBEGREPEN SET REMVEREN

4 mogelijke configuraties en instellingen voor de remdruk
Met deze mod kunt u een ander gevoel en weerstand ervaren bij het remmen.
U kunt ervoor kiezen om deze te installeren of niet, afhankelijk van uw voorkeuren.

1. Trek hard aan het onderste kunststof afstandsstuk (9) om de veer samen te drukken en de veerborgpen (4) uit zijn positie te verwijderen.

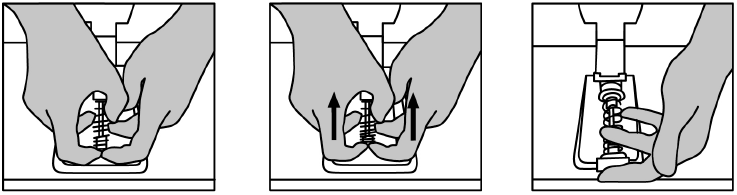

   Methode 1:

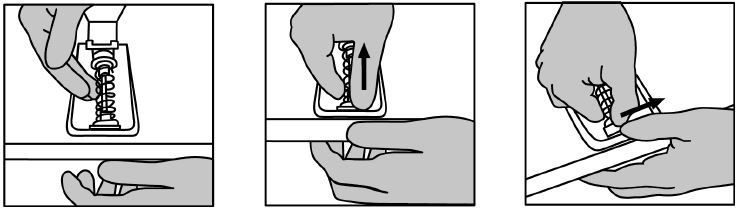

   Methode 2:

2. Plaats de verschillende elementen opnieuw op de veerborgpen (4).
   Begin met het onderste kunststof afstandsstuk (9), uw keuze van veer (2) of (8), en vervolgens het bovenste kunststof afstandsstuk (7).
3. Na uw geselecteerde configuratie installeert u de elastomeer dempingsring (6).
4. Pas de bovenste borgkop met ring (5) aan en plaats deze op zijn plaats.

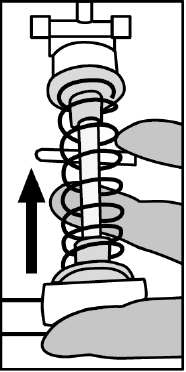

5. Druk de veer stevig samen om de veerborgpen (4) op zijn plaats te plaatsen


Een video waarin wordt getoond hoe u de veer kunt vervangen, is beschikbaar op https://support.thrustmaster.com: klik op Racing Wheels/T3PM.

Lees deze handleiding aandachtig door voordat u dit product gebruikt en bewaar hem voor toekomstig gebruik.
Gebruik de pedaalset om veiligheidsredenen nooit met blote voeten of alleen met sokken aan uw voeten.
THRUSTMASTER ® WIJST ALLE AANSPRAKELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN.

Risico op beknelling door de pedaalset tijdens het spelen

• Houd de pedaalset buiten bereik van kinderen.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de zijkanten van de pedalen.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de achterste basis van het pedaal.
• Plaats tijdens het spelen nooit uw vingers op of in de buurt van de voorste basis van het pedaal.

TECHNISCHE ONDERSTEUNING
https://support.thrustmaster.com
VK: 020 3147 4889
VS: (866) 889-5036
Canada: 866-889-2181

Referenties

• Thrustmaster – Website voor technische ondersteuning

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Thrustmaster T248 handleiding

Beschikbare talen
