Thrustmaster TCA QUADRANT AIRBUS EDITION Handleiding

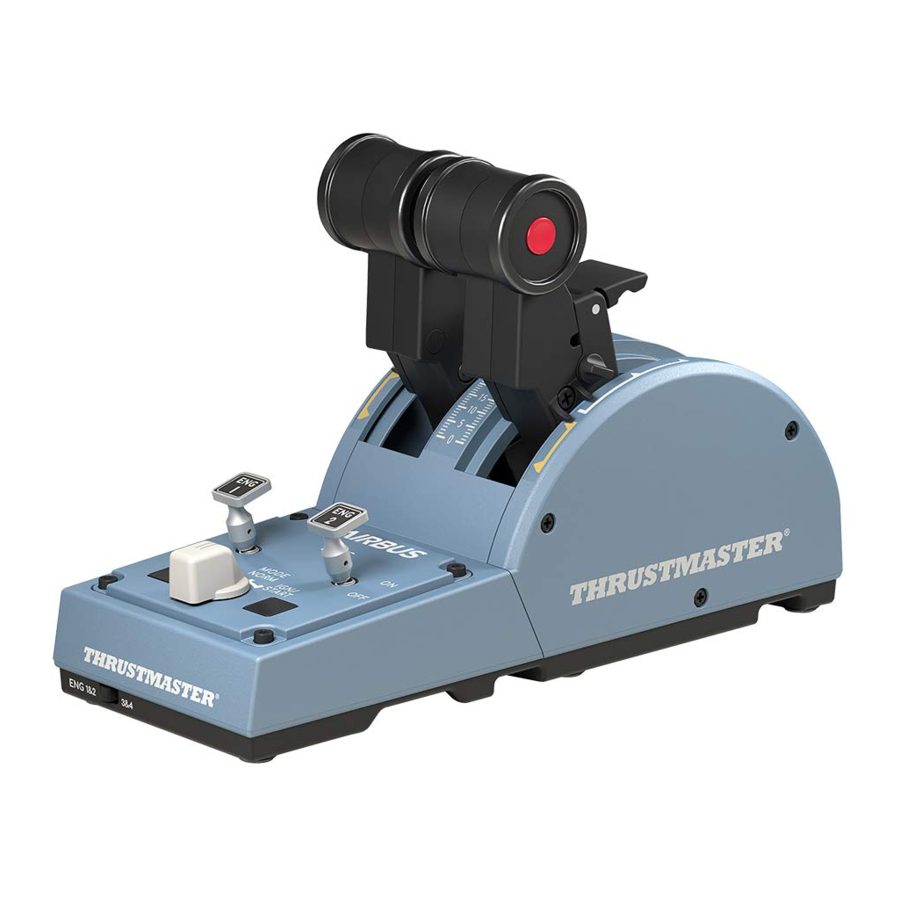

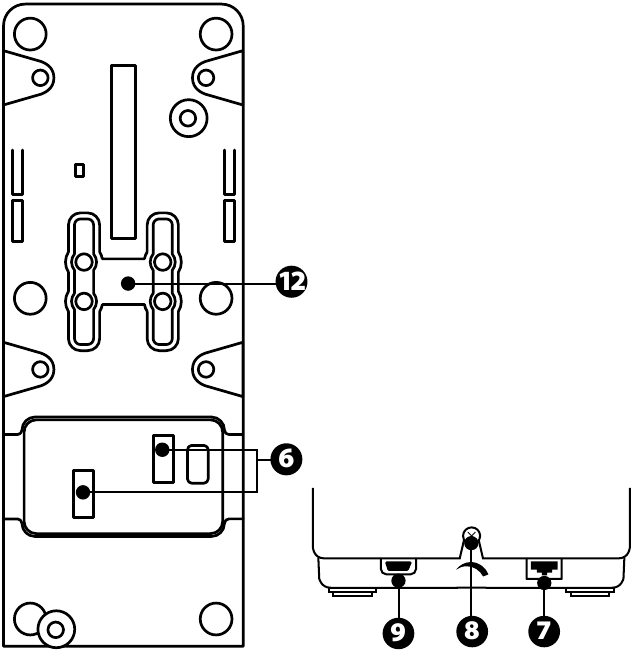

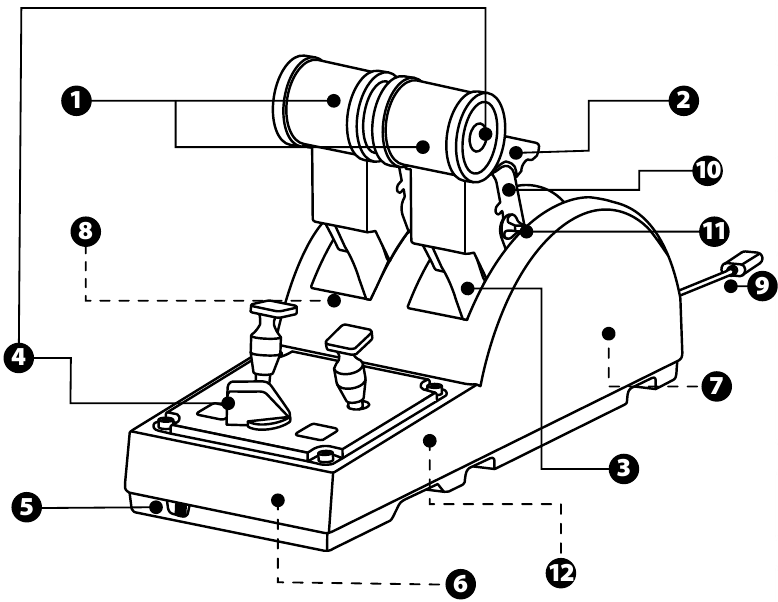

TECHNISCHE EIGENSCHAPPEN

1. X- en Y-as voor gashendel
2. Mechanisme voor omkeer van stuwkracht op elke as
3. 4 detents per as — 4 virtuele knoppen per as
4. 8 actieknoppen
5. Selectieschakelaar voor motoren: 1/2 of 3/4
6. SATA-connectoren voor externe TCA Quadrant Add-On Airbus Edition-modules (add-on wordt apart verkocht)
7. Connector voor TFRP-roersysteem (wordt apart verkocht)
8. Schroef voor frictie-aanpassing
9. USB-connector (type B)
10. Locatie dwarsbalk
11. Mechanisme voor in-/uitschakelen omkeer van stuwkracht op elke as
12. Mechanisme voor in-/uitschakelen detents op elke as

INSTALLATIE OP PC

1. Ga naar https://support.thrustmaster.com/. Klik op Joysticks / TCA Quadrant Airbus Edition en selecteer Drivers. Download en installeer de PC-driver en de bijbehorende aangepaste interface voor het Windows-configuratiescherm.
2. Zodra de PC-driver is geïnstalleerd, sluit u de USB-connector van het apparaat aan op een van de USB-poorten op uw PC.
3. Om toegang te krijgen tot het configuratiescherm, klikt u op Start / Apps / Thrustmaster / Configuratiescherm (in Windows 10 / 8.1 / 8).

Het dialoogvenster Game Controllers (Spelbesturingen) verschijnt.
Het accessoire wordt op het scherm vermeld met de naam TCA Q-Eng 1&2 (of TCA Q-Eng 3&4, afhankelijk van de positie van de keuzeschakelaar voor de motoren [5]), samen met de status OK.

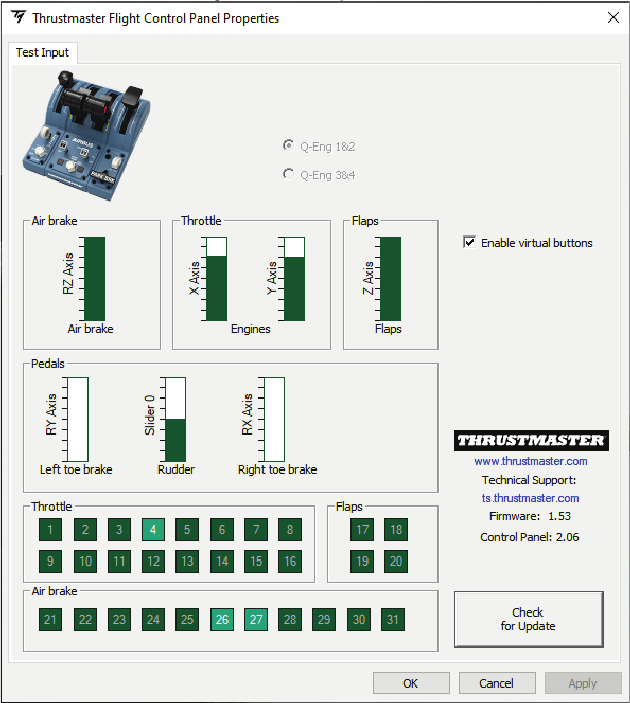

4. Klik in het dialoogvenster Game Controllers (Spelbesturingen) op Properties (Eigenschappen) om alle functies te testen en te bekijken.


Enable virtual buttons: (Virtuele knoppen inschakelen:) Met deze functie kunt u de virtuele knoppen op de assen van de gashendel in- of uitschakelen. Klik op Apply (Toepassen) zodra u uw modus hebt geselecteerd.

You are now ready to play! (U bent nu klaar om te spelen!)

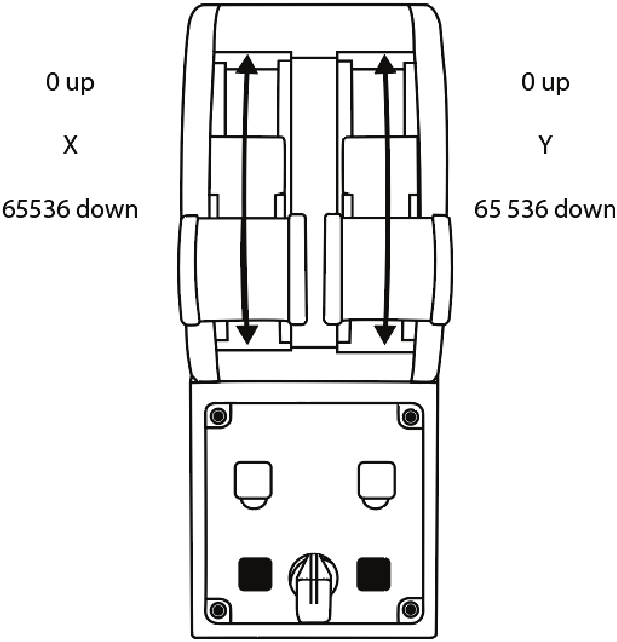

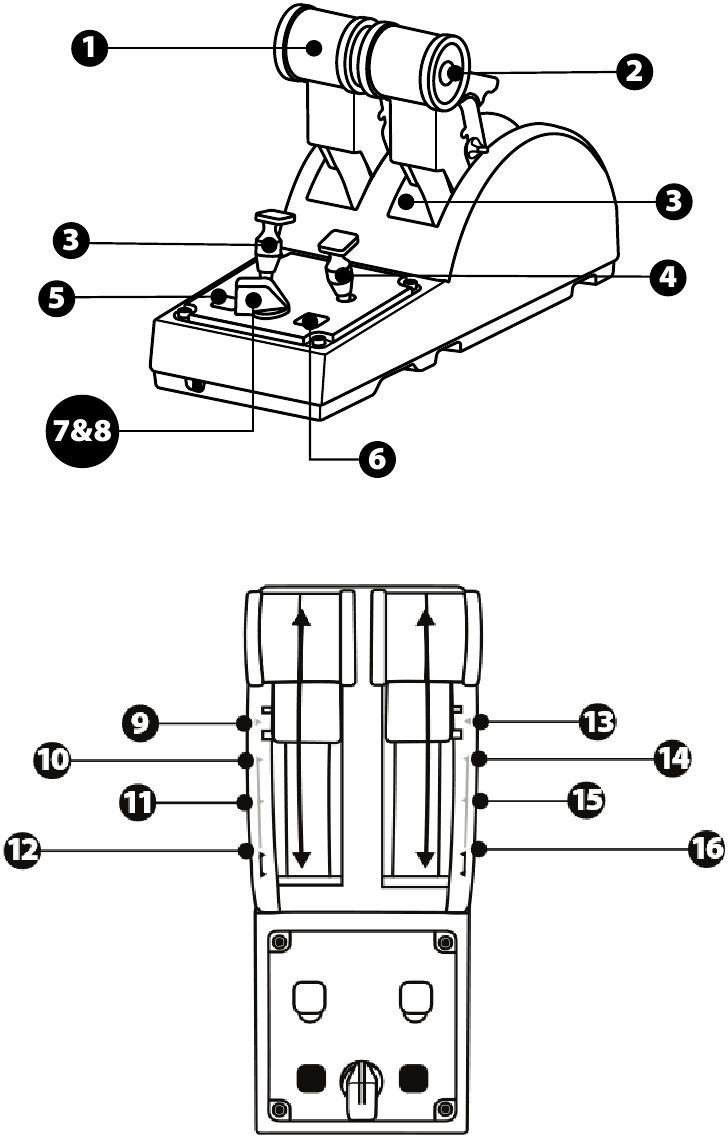

MAPPING VOOR DE 16 KNOPPEN EN 2 ASSEN

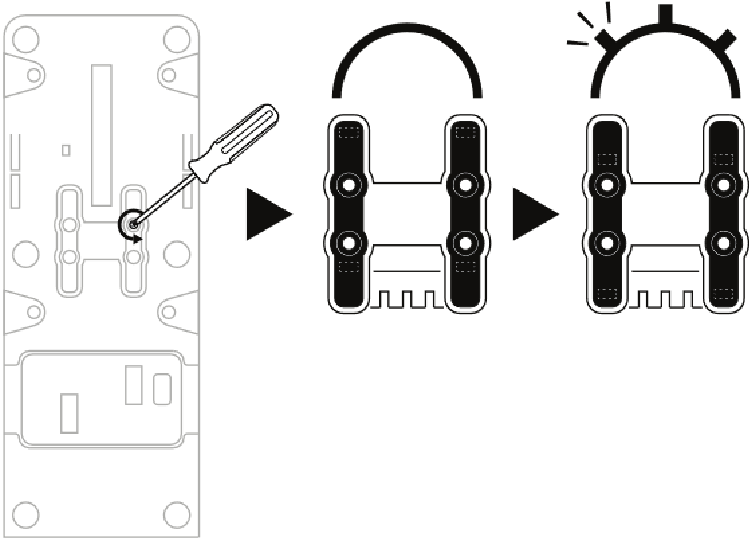

WIJZIGINGEN AANBRENGEN AAN DE ASSEN

De TCA Quadrant Airbus Edition-gashendelkwadrant is voorzien van mechanische selectoren waarmee u de detents/inkepingen op elke as kunt uitschakelen. Hierdoor kunt u soepele assen hebben, met behoud van de virtuele knoppen 9 tot en met 16.
Met deze optie kunt u de pilootervaring aanpassen aan het type vliegtuig dat in uw simulatie wordt gebruikt (commercieel vliegtuig of burgerluchtvaartuig).

1. Draai de TCA Quadrant Airbus Edition ondersteboven en draai de twee schroeven voor elk van de selectoren los met een schroevendraaier met de bijbehorende kopvorm.
2. Verander de positie van de selectoren met behulp van de indicatoren als leidraad: hiermee kunt u kiezen voor een soepele as of een as met detents/inkepingen, voor elke as op de TCA Quadrant Airbus Edition-gashendelkwadrant.

DE OMKEER VAN STUWKRACHT UITSCHAKELEN

De TCA Quadrant Airbus Edition-gashendelkwadrant is voorzien van functionele stuwkrachtomkeerders, die de stuwkrachtomkeerders van Airbus-vliegtuigen nabootsen. U kunt het mechanisme voor stuwkrachtomkering uitschakelen, voor een betere besturing die geschikter is voor de burgerluchtvaart.

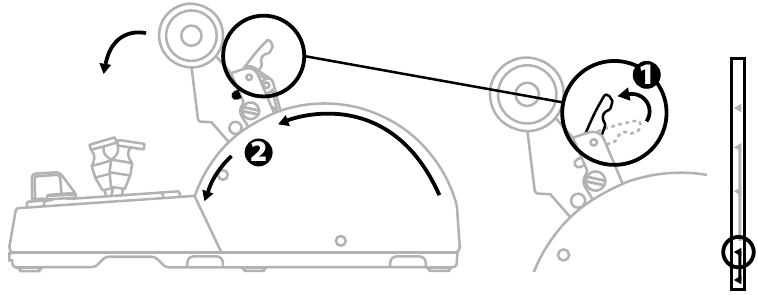

Commerciële vliegtuigmodus:

1. Til in de stopstand het mechanisme voor stuwkrachtomkering op.
2. Als u voorbij de stop beweegt, kunt u de stuwkrachtomkering gebruiken.

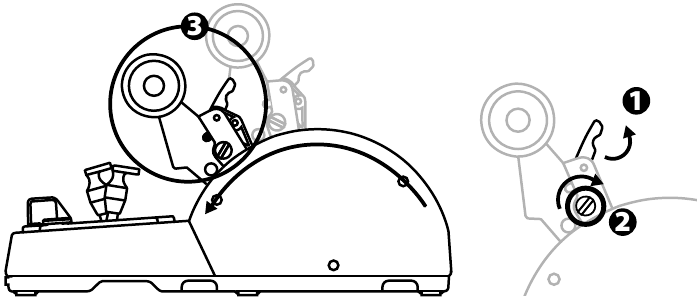

Algemene en burgerluchtvaartmodus:

1. Til het mechanisme voor stuwkrachtomkering op.
2. Draai de selector naar positie 0 om het mechanisme voor stuwkrachtomkering uit te schakelen.
3. De stuwkrachthendel kan nu door de gehele as bewegen.

TWEE APPARATEN AANSLUITEN

U kunt een tweede TCA Quadrant Airbus Edition-gashendelkwadrant aansluiten (wordt apart verkocht): hierdoor kunt u in totaal 4 assen gebruiken, waarmee u bijvoorbeeld een commercieel vliegtuig met vier motoren simuleert.

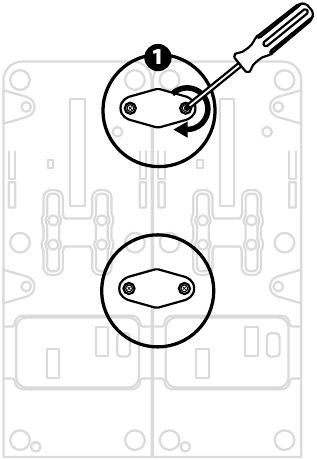

1. Draai beide TCA Quadrant Airbus Edition-gashendelkwadranten ondersteboven en schroef de twee bevestigingsstukken die bij de TCA Quadrant Airbus Edition zijn meegeleverd vast om de twee apparaten aan elkaar te bevestigen.

2. Zet op het tweede gashendelkwadrant de keuzeschakelaar fysiek op 3/4 om motoren 3 en 4 te koppelen aan het tweede gashendelkwadrant (in het configuratiescherm op de PC).

3. Verbind de assen per paar (1/2 en 3/4) met elkaar om ze gemakkelijker in unisono te laten bewegen, met behulp van de dwarsbalk die bij elke TCA Quadrant Airbus Edition is meegeleverd.

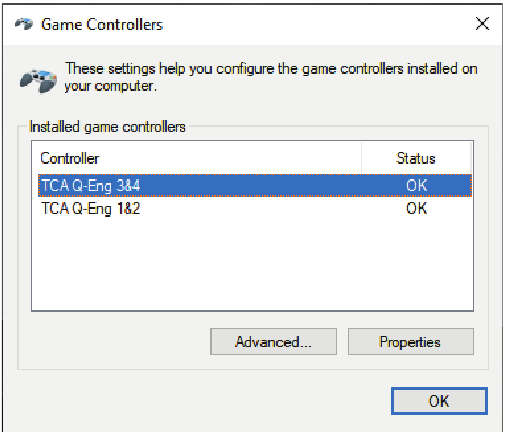

4. Wanneer beide apparaten via USB op uw PC zijn aangesloten, worden ze onafhankelijk weergegeven in het dialoogvenster Game Controllers (Spelbesturingen):

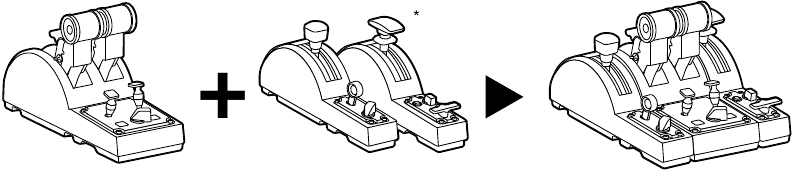

DE TCA QUADRANT AIRBUS EDITION AANSLUITEN OP DE TCA QUADRANT ADD-ON AIRBUS EDITION

* TCA Quadrant Add-On Airbus Edition worden afzonderlijk verkocht

Met de TCA Quadrant Airbus Edition throttle quadrant kunt u de extra TCA Quadrant Add-On Airbus Edition-modules (afzonderlijk verkocht) aan beide zijden van de TCA Quadrant Airbus Edition aansluiten.
Deze modulariteit voegt nieuwe assen en actieknoppen toe en stelt u in staat de kinematica van het opstijgen, tijdens de vlucht en landen uit te breiden voor de TCA Quadrant Airbus Edition throttle quadrant.

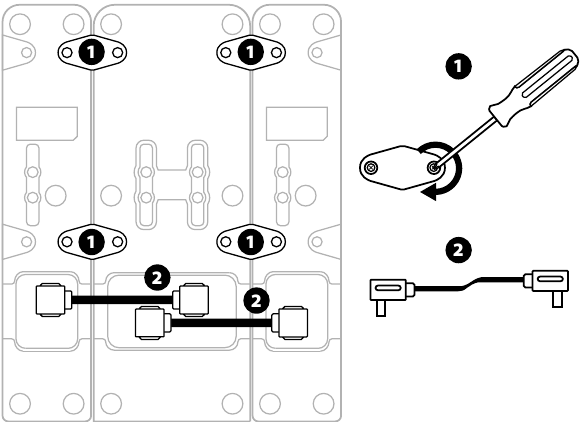

1. Draai de TCA Quadrant Airbus Edition throttle quadrant en de twee extra TCA Quadrant Add-On Airbus Edition-modules ondersteboven en schroef (met een schroevendraaier met de bijbehorende kopvorm) de vier bevestigingsstukken die bij de TCA Quadrant Airbus Edition throttle quadrant en de TCA Quadrant Add-On Airbus Edition zijn meegeleverd vast, waarbij u alle drie de apparaten aan elkaar bevestigt: de Speed brake-module links van de TCA Quadrant Airbus Edition en de Flaps-module rechts.
2. Sluit de SATA-kabels die bij de TCA Quadrant Add-On Airbus Edition zijn meegeleverd aan op de SATA-connectoren op de TCA Quadrant Airbus Edition.

• Gebruik een schroevendraaier met de bijbehorende kopvorm om de schroeven vast/los te draaien om schade aan de producten te voorkomen.
• Gebruik alleen de officiële kabels die door Thrustmaster worden geleverd.

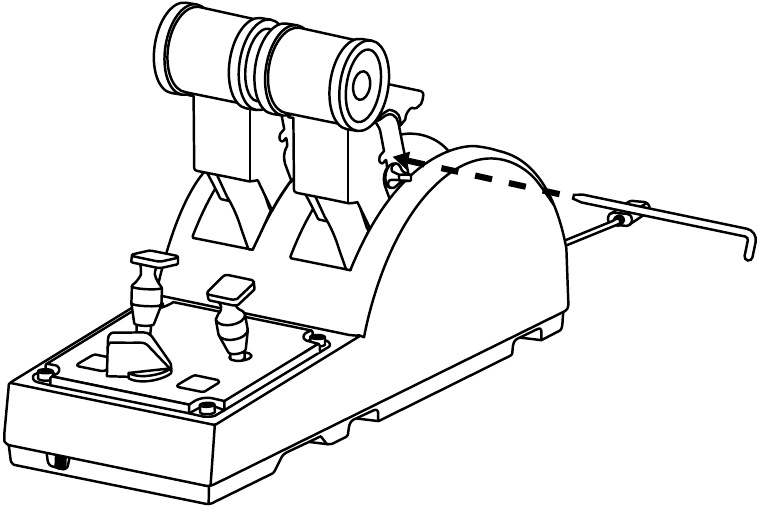

DE TWEE STUWKRACHT HENDELS VASTMAKEN/LOSMAKEN

Gebruik de dwarsbalk die bij de TCA Quadrant Airbus Edition throttle quadrant is meegeleverd om de twee stuwkracht hendels met elkaar te verbinden.

DE WRIJVING AANPASSEN

• De wrijving voor de twee stuwkracht hendels is standaard ingesteld op 50%.
• Om een nauwkeurige aanpassing aan uw voorkeuren mogelijk te maken, kunt u een schroevendraaier met de bijbehorende kopvorm — of de meegeleverde dwarsbalk — gebruiken om de wrijvingsaanpassingsschroef te draaien.

1. Duw beide stuwkracht hendels naar voren tot hun maximale waarden en open vervolgens de wrijvingsaanpassingsschroef aan de achterkant van de TCA Quadrant Airbus Edition.

2. Om de wrijving te verhogen, draait u de wrijvingsaanpassingsschroef met de klok mee.

3. Om de wrijving te verminderen, draait u de wrijvingsaanpassingsschroef tegen de klok in.


• Wees voorzichtig om de aanpassingsschroef niet te strak aan te draaien om schade aan het wrijvingssysteem te voorkomen: stop met het draaien aan de schroef wanneer u weerstand voelt.
• Draai de aanpassingsschroef nooit helemaal los om te voorkomen dat de schroef in de behuizing van de TCA Quadrant Airbus Edition valt.

HET APPARAAT BEVESTIGEN AAN EEN COCKPIT OF ANDER VAST OPPERVLAK

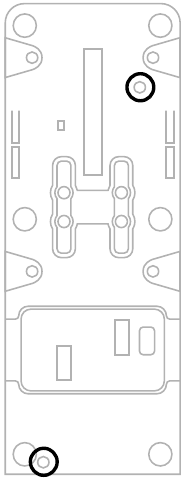

U kunt de twee perforaties aan de onderkant van de TCA Quadrant Airbus Edition gebruiken om het aan een cockpit of ander vast oppervlak te bevestigen, met behulp van M6-schroeven (niet inbegrepen).

HET TFRP-ROEDERSYSTEEM AANSLUITEN OP DE EENHEID

* Het TFRP-roedersysteem wordt afzonderlijk verkocht

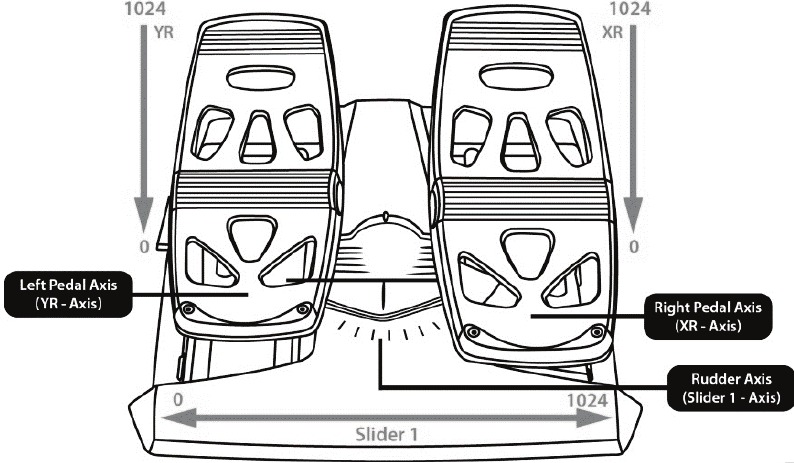

De TCA Quadrant Airbus Edition throttle quadrant heeft 7 assen, waarvan er 3 zijn gereserveerd voor het TFRP-roedersysteem.
Het TFRP-roedersysteem wordt rechtstreeks aangesloten op de TCA Quadrant Airbus Edition throttle quadrant.

1. Sluit de mannelijke RJ12-connector voor het TFRP-roedersysteem aan op de vrouwelijke RJ12-connector aan de achterkant van de TCA Quadrant Airbus Edition throttle quadrant.
2. Sluit de USB-connector voor de TCA Quadrant Airbus Edition throttle quadrant aan op een van de USB-poorten op uw pc.

Belangrijke opmerkingen met betrekking tot automatische kalibratie van assen:

• Laat de roeras altijd gecentreerd wanneer u het TFRP-roedersysteem aansluit op de TCA Quadrant Airbus Edition throttle quadrant: zet uw voeten nooit op de pedalen van het TFRP-roedersysteem wanneer u dit doet.
• De 3 assen van de pedalen kalibreren zichzelf automatisch na een paar bewegingen en na het bereiken van de fysieke stops voor de roeras en de 2 differentiële remassen.

TARGET GEVANCEERDE PROGRAMMEERSOFTWARE

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor)
Ga naar https://support.thrustmaster.com. Klik op Joysticks / TCA Quadrant Airbus Edition en selecteer vervolgens Software. Download en installeer de T.A.R.G.E.T geavanceerde programmeersoftware.
Belangrijkste kenmerken van T.A.R.G.E.T:

• Verschillende mogelijke configuraties voor de assen.
• Verschillende mogelijke programmeerniveaus: Basic, Advanced en Script.
• Gebruik van het Drag and Drop-principe.
• Mogelijkheid om de TCA Quadrant Airbus Edition throttle quadrant te combineren met verschillende Thrustmaster-joysticks (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, die allemaal ook compatibel zijn met T.A.R.G.E.T), waardoor ze worden herkend als een enkel USB-apparaat.
• Toegang tot geavanceerde profielen die zijn gemaakt door de Thrustmaster-community.

PROBLEEMOPLOSSING EN WAARSCHUWING

• Mijn TCA Quadrant Airbus Edition-throttlekwadrant werkt niet goed, of lijkt niet goed gekalibreerd te zijn.
  • Schakel uw pc uit en ontkoppel de USB-connector van de TCA Quadrant Airbus Edition-throttlekwadrant. Sluit vervolgens de USB-connector weer aan, schakel uw pc weer in en start uw game opnieuw.
  • Wanneer u de USB-connector van de TCA Quadrant Airbus Edition-throttlekwadrant aansluit, laat u de roeras altijd gecentreerd als u het TFRP-roersysteem (apart verkrijgbaar) gebruikt: zet uw voeten nooit op de pedalen van het TFRP-roersysteem wanneer u dit doet.

• Ik kan mijn apparaat niet configureren

  • Selecteer in het menu Options / Controller / Gamepad of Joystick van uw game de juiste configuratie of herconfigureer de opties van de controller volledig.
  • Raadpleeg de gebruikershandleiding of online help van uw game voor meer informatie.
  • Gebruik de geavanceerde programmeersoftware T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

• Mijn eenheid is te gevoelig of niet gevoelig genoeg

  • De assen voor de TCA Quadrant Airbus Edition-throttlekwadrant kalibreren zichzelf automatisch na een paar bewegingen en na het bereiken van de fysieke stops voor de assen.
  • Pas in het menu Options / Controller / Gamepad of Joystick van uw game de gevoeligheid en dode zones voor uw controller aan (als deze opties beschikbaar zijn).
  • Gebruik de geavanceerde programmeersoftware T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

Dit apparaat is uitsluitend bedoeld voor gebruik met betrekking tot gamingentertainmentdoeleinden. Het is ten strengste verboden dit apparaat te gebruiken voor professionele trainingsactiviteiten.

INFORMATIE OVER DE GARANTIE VOOR CONSUMENTEN

Wereldwijd garandeert Guillemot Corporation S.A., wiens statutaire zetel is gevestigd te Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk (hierna "Guillemot"), aan de consument dat dit Thrustmaster-product vrij is van defecten in materialen en vakmanschap, gedurende een garantieperiode die overeenkomt met de termijn om een vordering in te stellen tot conformiteit met betrekking tot dit product.
