Asus VA24EHF Serie Handleiding

Conventies die in deze handleiding worden gebruikt

Informatie om letsel aan uzelf te voorkomen bij het uitvoeren van een taak.

Informatie om schade aan de onderdelen te voorkomen bij het uitvoeren van een taak.

Informatie die u MOET volgen om een taak te voltooien.
OPMERKING: Tips en aanvullende informatie om te helpen bij het voltooien van een taak.

Productintroductie

Inhoud van de verpakking

Controleer uw verpakking op de volgende items:

• LCD-monitor
• Monitorvoet
• Monitorkolom
• Snelstartgids
• Garantiekaart
• 1x stroomkabel *
• 1x HDMI-kabel *

• Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw verkoper.
• * Ook de vervangbare onderdelen die vereist zijn door de TCO Certified.

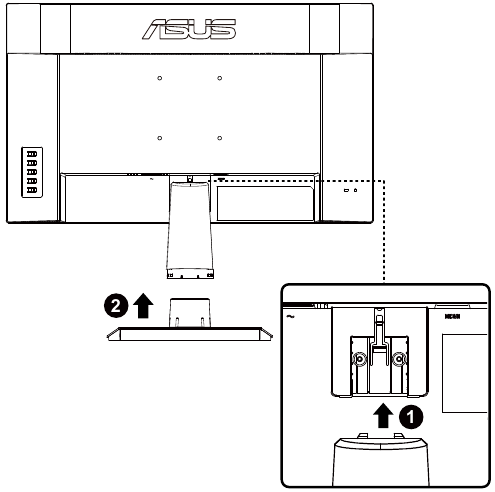

De monitor monteren

Om de monitor te monteren

1. Plaats de monitor met de voorkant naar beneden op een zachte en gladde ondergrond en zorg ervoor dat u het scherm niet bekrast of beschadigt. Bevestig/schuif de voetkolom met de monitor totdat deze op zijn plaats klikt.

2. Klik de voet vast met de standaard, houd ze vervolgens met beide handen vast en steek de standaard stevig in de kap. Pas de monitor aan in de hoek die voor u het meest comfortabel is.

Kabels aansluiten

Achterkant van de LCD-monitor

1. AC-IN-poort
2. HDMI-poort

Zes zijden figuur

Introductie van de monitor

De bedieningsknop gebruiken
Gebruik de bedieningsknop aan de achterkant van de monitor om de beeldinstellingen aan te passen.

1. Menuknop/Afsluiten OSD:
   • Druk op deze knop om het OSD-menu te openen.
   • Het OSD-menu verlaten.
   • Terugkeren naar het vorige menu.
   • Sneltoets voor toetsvergrendeling
2. Enter/Sluiten/Terugknop:
   • Het OSD-menu verlaten.
   • De gemarkeerde pictogram (functie) openen/selecteren terwijl de OSD is geactiveerd.
3. Sneltoets helderheid/Waarde verlagen:
   • Volgend item of waarde verlagen
   • Sneltoets helderheid
4. Sneltoets energiebesparing/Waarde verhogen:
   • Waarde toevoegen of verhogen
   • Sneltoets energiebesparing
5. Aan/uit-knop:
   • Monitor in-/uitschakelen wanneer de monitor is uitgeschakeld/ingeschakeld.

Installatie

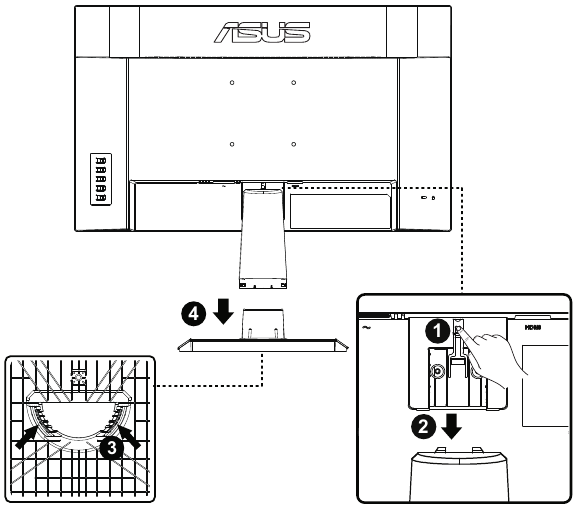

De arm/standaard losmaken

(voor VESA-wandmontage)

Om de arm/standaard los te maken

*Vesa-montage: 100 x 100 mm
*Schroefmaat voet: M4 x 8 mm

1. Koppel de stroom- en signaalkabels los en leg de voorkant van de monitor voorzichtig met de voorkant naar beneden op een schone tafel.
2. Druk op de ontgrendelknop van de kap met één standaard, terwijl u de standaard met de andere hand vasthoudt, en trek deze horizontaal naar achteren.

   • We raden u aan het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.

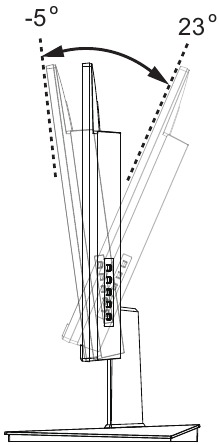

De monitor aanpassen

• Voor een optimale weergave raden we u aan naar de volledige voorkant van de monitor te kijken en de monitor vervolgens in de hoek aan te passen die voor u het meest comfortabel is.
• Houd de standaard vast om te voorkomen dat de monitor valt wanneer u de hoek ervan wijzigt.
• Pas de monitor aan volgens de afbeeldingen voor de meest comfortabele weergave.

  OPMERKING: Het is normaal dat de monitor lichtjes schudt terwijl u de kijkhoek aanpast.

Algemene instructies

OSD-menu (On-Screen Display)

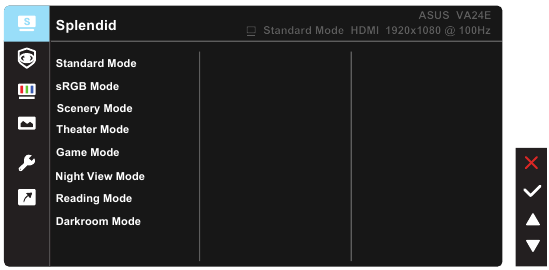

Hoe te herconfigureren

1. Druk op de MENU-knop om het OSD-menu te activeren.
2. Druk op de en knoppen om tussen de opties in het menu te schakelen. Wanneer u van het ene pictogram naar het andere gaat, wordt de optienaam gemarkeerd.
3. Om het gemarkeerde item in het menu te selecteren, drukt u op de -toets.
4. Druk op de en knoppen om de gewenste parameter te selecteren.
5. Druk op de -toets om de schuifbalk te openen en gebruik vervolgens de of knoppen, volgens de indicatoren in het menu, om uw wijzigingen aan te brengen.

OSD-functie-introductie

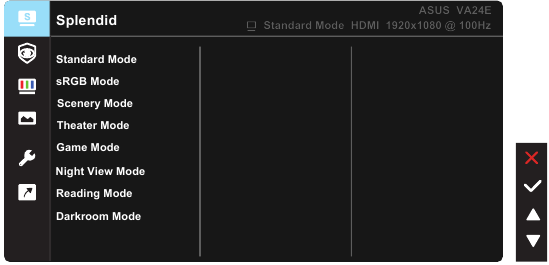

1. Splendid
   Deze functie bevat acht subfuncties die u naar wens kunt selecteren. Elke modus heeft de Reset-selectie, waarmee u uw instelling kunt behouden of kunt terugkeren naar de vooraf ingestelde modus.

   • Standard Mode: Dit is de beste keuze voor het bewerken van documenten met SPLENDID™ Video Intelligence Technology.
   • sRGB Mode: Dit is de beste keuze voor het bekijken van foto's en afbeeldingen van pc's.
   • Scenery Mode: Dit is de beste keuze voor het weergeven van landschapsfoto's met SPLENDID™ Video Intelligence Technology.
   • Theater Mode: Dit is de beste keuze voor het bekijken van films met SPLENDID™ Video Intelligence Technology.
   • Game Mode: Dit is de beste keuze voor het spelen van games met SPLENDID™ Video Intelligence Technology.
   • Night View Mode: Dit is de beste keuze voor het spelen van games met donkere scènes of het bekijken van films met donkere scènes met SPLENDID™ Video Intelligence Technology.
   • Reading Mode: Dit is de beste keuze voor het lezen van boeken.
   • Darkroom Mode: Dit is de beste keuze voor een zwakke omgevingslichtomgeving.
     NOTE:
     • In de Standard Mode zijn de functies Saturation, Sharpness en ASCR niet door de gebruiker te configureren.
     • In de sRGB zijn de functies Saturation, Color Temp., Sharpness, Brightness, Contrast en ASCR niet door de gebruiker te configureren.
     • In de Reading Mode zijn de functies Saturation, ASCR, contrast en Color Temp niet door de gebruiker te configureren.
2. EyeCare

   • Blue Light Filter: In deze functie kunt u het blauwlichtfilter aanpassen van 0 tot max. 0: geen wijzigingen; Max: Hoe hoger het niveau, hoe minder blauw licht wordt verspreid. Wanneer het blauwlichtfilter is geactiveerd, worden de standaardinstellingen van de Standard Mode automatisch geïmporteerd. Naast het maximale niveau is de helderheid door de gebruiker te configureren. Maximum is de geoptimaliseerde instelling. Het is in overeenstemming met de TUV-certificering voor laag blauw licht*. De helderheidsfunctie is niet door de gebruiker te configureren.
     NOTE:

     NOTE:
     Raadpleeg het volgende om vermoeide ogen te verlichten:

     • Wanneer de gebruiker de blauwlichtfilterbalk op het maximale niveau zet.
     • *Wanneer de kleurversterking de standaardwaarde (50) heeft.
     • Gebruikers moeten enige tijd wegblijven van het scherm als ze lange uren werken. Het is raadzaam om korte pauzes (minstens 5 minuten) te nemen na ongeveer 1 uur continu werken achter de computer. Korte en frequente pauzes zijn effectiever dan een enkele langere pauze.
     • Om vermoeide en droge ogen te minimaliseren, moeten gebruikers de ogen periodiek rust geven door zich te concentreren op objecten die ver weg zijn.
     • Oogoefeningen kunnen helpen om vermoeide ogen te verminderen. Herhaal deze oefeningen vaak. Raadpleeg een arts als de vermoeidheid aanhoudt. Oogoefeningen:
       1. Herhaaldelijk omhoog en omlaag kijken
       2. Rol langzaam met uw ogen
       3. Beweeg uw ogen diagonaal.
     • Hoogenergetisch blauw licht kan leiden tot vermoeide ogen en AMD (leeftijdsgebonden maculadegeneratie). Blauwlichtfilter om 70% (max.) schadelijk blauw licht te verminderen om CVS (Computer Vision Syndrome) te voorkomen.
   • Rest Reminder: Deze functie geeft u een herinnering om te rusten, afhankelijk van hoe lang u uw werktijd instelt. Als een gebruiker bijvoorbeeld 60 minuten werktijd instelt, verschijnt er 5 seconden lang een pop-up herinnering in de linkerbovenhoek van de monitor. Druk op een willekeurige toets om deze OSD-herinnering te laten verdwijnen.
     NOTE:
     • Wanneer deze functie is ingeschakeld, zijn de volgende functies niet beschikbaar: Splendid Demo Mode, GamePlus en QuickFit.
   • Color Augmentation: Het aanpassingsbereik van de kleurverbetering is van 0 tot 100.
     NOTE:
     • Deze functie is niet beschikbaar in de sRGB-modus onder Splendid.
3. Color
   Selecteer de gewenste beeldkleur uit deze functie.

   • Brightness: Het aanpassingsbereik is van 0 tot 100.
   • Contrast: Het aanpassingsbereik is van 0 tot 100.
   • Saturation: Het aanpassingsbereik is van 0 tot 100.
   • Color Temp.: Bevat drie vooraf ingestelde kleurmodi (Cool, Normal, Warm) en de User Mode.
     NOTE:
     • In de User Mode zijn de kleuren R (rood), G (groen) en B (blauw) door de gebruiker te configureren; het aanpassingsbereik is van 0 ~ 100.

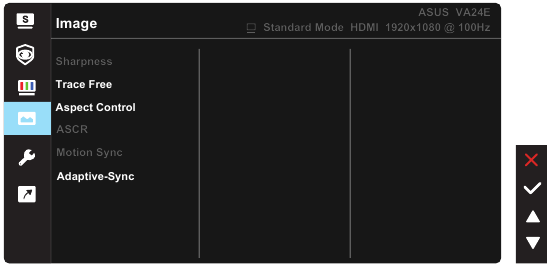

4. Image
   U kunt de beeldscherpte, Trace Free, Aspect Control, VividPixel, ASCR, Adaptive-Sync aanpassen via deze hoofdfunctie.

   • Sharpness: Past de beeldscherpte aan. Het aanpassingsbereik is van 0 tot 100.
   • Trace Free: Versnelt de reactietijd door middel van Over Drive-technologie. Het aanpassingsbereik is van lager 0 tot sneller 100.
   • Aspect Control: Past de beeldverhouding aan op "Full", "1:1 Ratio".
   • ASCR: Selecteer ON of OFF om de functie voor dynamische contrastverhouding in of uit te schakelen.
   • Motion Sync: Selecteer Normale modus, Geavanceerde modus of schakel deze uit.
   • Adaptive-Sync: Het kan een Adaptive-Sync ondersteunde grafische bron in staat stellen om de vernieuwingsfrequentie van het scherm dynamisch aan te passen op basis van de typische frame rates van de inhoud voor energiezuinige, vrijwel stottervrije en display-update met lage latentie.

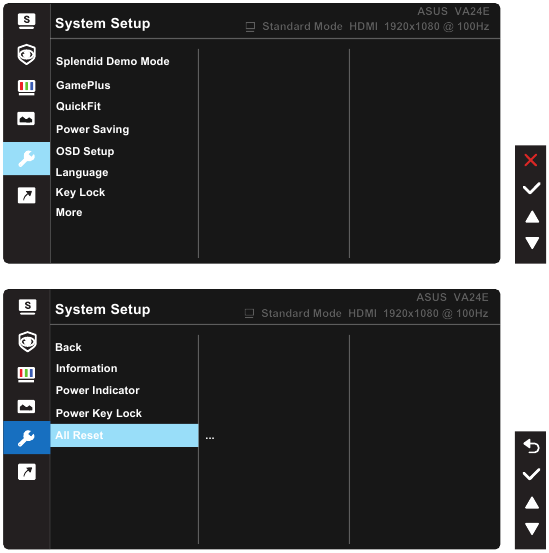

5. System Setup
   Past de systeemconfiguratie aan.

   • Splendid Demo Mode: Activeer de demomodus voor de Splendid-functie.

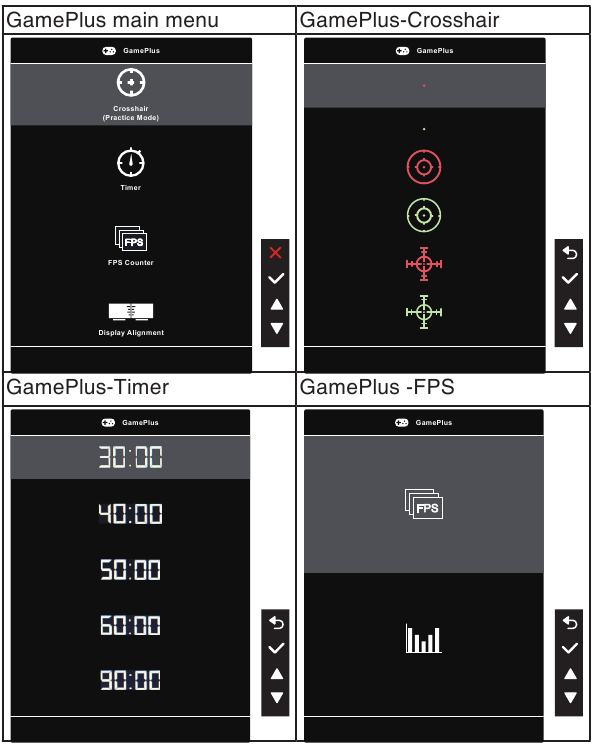

   • GamePlus: De GamePlus-functie biedt een toolkit en creëert een betere gaming-omgeving voor gebruikers bij het spelen van verschillende soorten games. Met name de Aimpoint-functie is speciaal ontworpen voor nieuwe gamers of beginners die geïnteresseerd zijn in First Person Shooter (FPS)-games. Om GamePlus te activeren:
     • Selecteer ON om het GamePlus-hoofdmenu te openen.
     • Druk op en om te kiezen tussen de functies Crosshair, Timer, FPS Counter en Display Alignment.
     • Druk op de -toets om de functie die u kiest te bevestigen. Druk op om terug te gaan. Druk op om uit te schakelen en af te sluiten.

   • QuickFit: bevat drie patronen:
     1. Rasterpatroon: helpt ontwerpers en gebruikers om inhoud en lay-out op één pagina te organiseren en een consistente uitstraling te bereiken.

     2. Papierformaat: biedt gebruikers de mogelijkheid om hun documenten in het echte formaat op het scherm te bekijken.

     3. Fotoformaat: biedt fotografen en andere gebruikers de mogelijkheid om hun foto's nauwkeurig in het echte formaat op het scherm te bekijken en te bewerken.

   • Power Saving: Vermindert het stroomverbruik. De standaardinstelling is "Deep Level". Wanneer "Deep Level" (Diep niveau) is geselecteerd, is de maximale helderheidswaarde vast en is de Splendid-modus vast ingesteld op "Standard Mode" (Standaardmodus).
   • OSD Setup: Past de OSD Timeout, DDC/CI en Transparency (Transparantie) van het OSD-scherm aan.
   • Language: Selecteer de OSD-taal. De selecties zijn: English, French, German, Spanish, Italian, Dutch, Russian, Poland, Czech, Croacia, Hungary, Romania, Portugal, Turkey, Simplified Chinese, Traditional Chinese, Japanese, Korean, Persian, Thai, Indonesian, Ukrainian. (Engels, Frans, Duits, Spaans, Italiaans, Nederlands, Russisch, Pools, Tsjechisch, Kroatisch, Hongaars, Roemeens, Portugees, Turks, Vereenvoudigd Chinees, Traditioneel Chinees, Japans, Koreaans, Perzisch, Thais, Indonesisch, Oekraïens).
   • Key Lock: Schakel alle toetsfuncties uit. Houd de Menu-knop aan de achterkant langer dan vijf seconden ingedrukt om de toetsvergrendelingsfunctie uit te schakelen.
   • More: Keer terug naar de volgende pagina van de systeeminstelling.
   • Back: Keer terug naar de vorige pagina van de systeeminstelling.
   • Information: Geeft de monitorinformatie weer.
   • Power Indicator: Schakel de LED-stroomindicator in/uit.
   • Power Key Lock: Om de aan/uit-knop uit/in te schakelen
   • All Reset: Selecteert "Yes" (Ja) om alle instellingen terug te zetten naar de fabrieksinstellingen.
6. Shortcut
   Als u deze optie selecteert, kunt u twee sneltoetsen instellen.

   • Shortcut 1: De gebruiker kan kiezen uit "Blue Light Filter" (Blauwlichtfilter), "Splendid", "Brightness" (Helderheid), "Contrast", "Color Temp." (Kleurtemp.), "QuickFit", "GamePlus", "Rest Reminder" (Herinnering om te rusten), "Color Augmentation" (Kleurversterking), "Energy Saving" (Energiebesparing) en instellen als sneltoets. De standaardinstelling is Brightness (Helderheid).
   • Shortcut 2: De gebruiker kan kiezen uit "Blue Light Filter" (Blauwlichtfilter), "Splendid", "Brightness" (Helderheid), "Contrast", "Color Temp." (Kleurtemp.), "QuickFit", "GamePlus", "Rest Reminder" (Herinnering om te rusten), "Color Augmentation" (Kleurversterking), "Energy Saving" (Energiebesparing) en instellen als sneltoets. De standaardinstelling is Energy Saving (Energiebesparing).

Specificaties

Probleemoplossing (FAQ)

Ondersteunde timinglijst

PC Ondersteunde primaire timing

SD/HD-timings

* De modi die niet in de bovenstaande tabellen staan, worden mogelijk niet ondersteund. Voor een optimale resolutie raden we u aan een modus te kiezen die in de bovenstaande tabellen staat.

Onderhoud en reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u de kabels en het netsnoer beter loskoppelen. Volg de juiste tiltechnieken bij het plaatsen van de monitor. Wanneer u de monitor optilt of draagt, pak dan de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en trek de stekker uit het stopcontact. Reinig het monitoroppervlak met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reinigingsmiddel dat alcohol of aceton bevat. Gebruik een reinigingsmiddel dat bedoeld is voor gebruik met het LCD-scherm. Spuit nooit reinigingsmiddel rechtstreeks op het scherm, omdat het in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan tijdens het eerste gebruik flikkeren vanwege de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om ervoor te zorgen dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijkmatige helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer hetzelfde beeld urenlang wordt weergegeven, kan er een nabeeld van het vorige scherm achterblijven nadat het beeld is gewijzigd. Het scherm herstelt zich langzaam of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of knippert, of niet meer werkt, neem dan contact op met uw dealer of servicecentrum om het te repareren. Repareer het scherm niet zelf!

Veiligheidsinformatie

• Lees voordat u de monitor installeert zorgvuldig alle documentatie die bij de verpakking is geleverd.
• Om brand of een elektrische schok te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoogspanning in de monitor kan leiden tot ernstig lichamelijk letsel.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Zorg er voor gebruik van het product voor dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voldoende ventilatie is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, raadpleeg dan uw dealer of het plaatselijke energiebedrijf.
• Gebruik de juiste stekker die voldoet aan uw plaatselijke stroomnorm.
• Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of een elektrische schok.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar hij nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Trek de stekker uit het stopcontact tijdens een onweersbui of als het apparaat langere tijd niet wordt gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroompieken.
• Duw nooit voorwerpen of mors nooit vloeistof van welke aard dan ook in de sleuven op de monitorbehuizing.
• Voor een goede werking mag u de monitor alleen gebruiken met UL-gecertificeerde computers met correct geconfigureerde stopcontacten die zijn gemarkeerd tussen 100 ~ 240 V AC.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk bereikbaar zijn
• Als u technische problemen met de monitor ondervindt, neem dan contact op met een gekwalificeerde serviceverlener.
• Zorg voor een aardverbinding voordat de stekker op het elektriciteitsnet wordt aangesloten. En als u de aardverbinding loskoppelt, zorg er dan voor dat u deze loskoppelt nadat u de stekker uit het stopcontact hebt getrokken.

Het gebruik van andere dan gespecificeerde hoofdtelefoons of oortelefoons kan leiden tot gehoorverlies als gevolg van overmatige geluidsdruk.
Bevestig dat het distributiesysteem in de gebouwinstallatie de vermogenschakelaar met een nominale waarde van 120/240V, 20A (maximum) moet leveren.
Als het netsnoer is voorzien van een 3-pins stekker, steek de stekker dan in een geaard (geaard) 3-pins stopcontact. Schakel de aardingspin van het netsnoer niet uit, bijvoorbeeld door een 2-pins adapter te bevestigen. De aardingspin is een belangrijk veiligheidskenmerk.

Stabiliteitsrisico.
Het product kan vallen, wat kan leiden tot ernstig persoonlijk letsel of de dood. Om letsel te voorkomen, moet dit product veilig aan de vloer/muur worden bevestigd in overeenstemming met de installatie-instructies.
Een product kan vallen, wat kan leiden tot ernstig persoonlijk letsel of de dood. Veel verwondingen, vooral bij kinderen, kunnen worden voorkomen door eenvoudige voorzorgsmaatregelen te nemen, zoals:
Gebruik ALTIJD kasten of standaards of installatiemethoden die worden aanbevolen door de fabrikant van de productset.
Gebruik ALTIJD meubels die het product veilig kunnen dragen.
Zorg er ALTIJD voor dat het product niet over de rand van het steunmeubel hangt.
Informeer kinderen ALTIJD over de gevaren van het klimmen op meubels om het product of de bedieningselementen ervan te bereiken.
Leid ALTIJD snoeren en kabels die op uw product zijn aangesloten zo dat er niet over kan worden gestruikeld, getrokken of gegrepen.
Plaats een product NOOIT op een onstabiele locatie.
Plaats het product NOOIT op hoge meubels (bijvoorbeeld kasten of boekenkasten) zonder zowel het meubel als het product aan een geschikte steun te verankeren.
Plaats het product NOOIT op doek of andere materialen die zich tussen het product en het steunmeubel kunnen bevinden.
Plaats NOOIT items die kinderen in de verleiding kunnen brengen om te klimmen, zoals speelgoed en afstandsbedieningen, bovenop het product of het meubel waarop het product is geplaatst.
Als het bestaande product behouden en verplaatst zal worden, moeten dezelfde overwegingen als hierboven worden toegepast.
Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken. Het aanpassen van de equalizer naar maximaal verhoogt de uitgangsspanning van de oortelefoons en hoofdtelefoons en dus het geluidsdrukniveau.

Waar meer informatie te vinden is
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-websites
   De ASUS-websites wereldwijd bieden bijgewerkte informatie over ASUS-hardware- en softwareproducten. Raadpleeg http://www.asus.com
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten die mogelijk door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.
