Welkom

De nieuwste breedbeeld LCD-monitor van ASUS biedt een scherper, breder en helderder scherm, plus een reeks functies die uw kijkervaring verbeteren.
Met deze functies kunt u genieten van het gemak en de verrukkelijke visuele ervaring die de monitor u biedt!

Inhoud van de verpakking

Controleer uw pakket op de volgende items:
LCD-monitor
Monitorvoet
Snelstartgids
Garantiekaart
1x stroomkabel
1x audiokabel (optioneel)
1x HDMI-kabel (optioneel)
1x VGA-kabel
1x DVI-HDMI-kabel (optioneel)
1x DVI-kabel (optioneel)

• Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw verkoper.

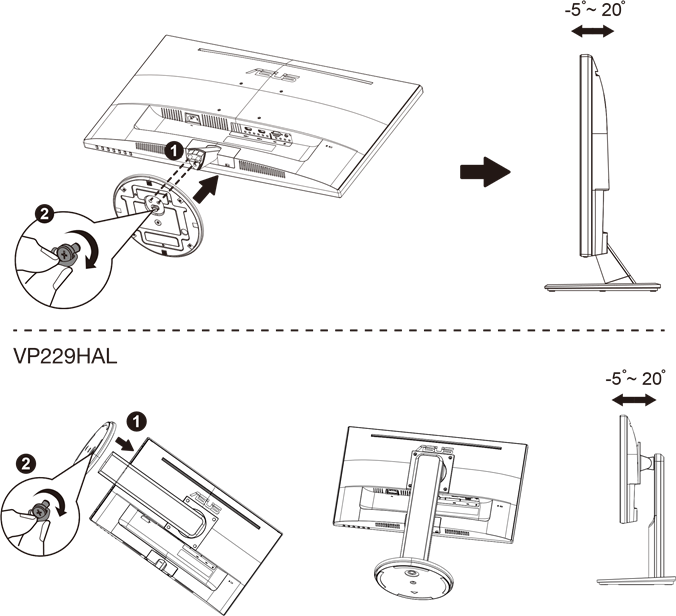

De monitor in elkaar zetten

Om de monitor in elkaar te zetten:

1. Plaats het scherm plat op een doek op de tafel. Bevestig vervolgens de voet aan de arm en zet vast met de schroef om ze stevig met elkaar te verbinden. U kunt de schroef gemakkelijk met uw vingers aandraaien.
2. Pas de monitor aan op de hoek die voor u het meest comfortabel is.


Kabels aansluiten

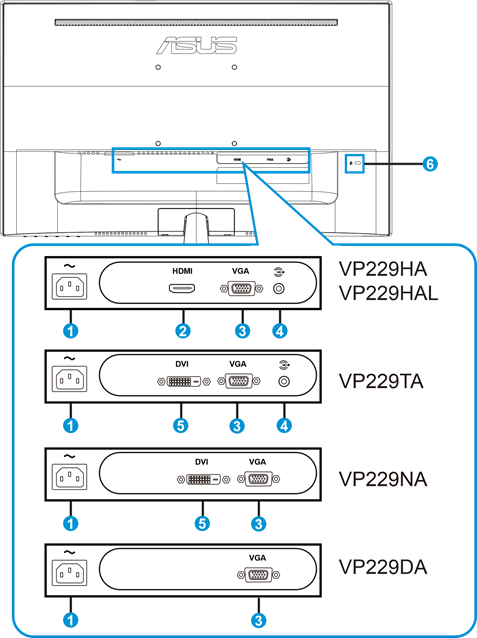

Achterkant van de LCD-monitor

1. AC-IN-poort
2. HDMI-poort
3. VGA-poort
4. Audio-ingang
5. DVI-poort
6. Kensington-slot

Introductie van de monitor

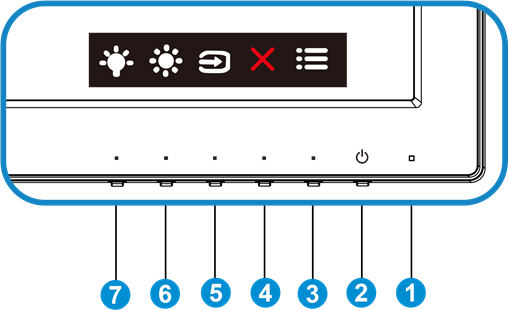

De bedieningsknop gebruiken

Gebruik de bedieningsknop aan de onderkant van de monitor om de beeldinstellingen aan te passen.

VP229HA/VP229HAL

VP229TA/VP229NA/VP229DA

1. Stroomindicator:
   • De kleurdefinitie van de stroomindicator is zoals in de onderstaande tabel.

     Status	Beschrijving
     Wit	AAN
     Amber	Stand-by modus
     UIT	UIT

2. Aan/uit-knop:
   • Druk op deze knop om de monitor aan/uit te zetten.
3. MENU-knop:
   • Druk op deze knop om het OSD-menu te openen.
4. Knop Sluiten
   • Het OSD-menu verlaten.
5. Knop Ingang selecteren:
   • Gebruik deze sneltoets om te schakelen tussen VGA-, DVI- (alleen VP229NA,VP229TA), HDMI- (alleen VP229HA/VP229HAL) ingangssignaal.
6. Sneltoets 1
   • Dit is een sneltoets. De standaardinstelling is Helderheid.
7. Sneltoets 2
   • Dit is een sneltoets. De standaardinstelling is Blauwlichtfilter.

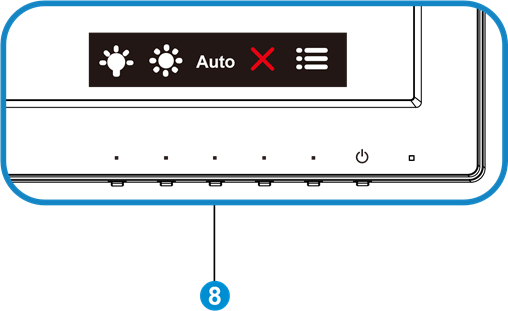

8. Automatische knop
   • Automatisch aanpassen: Past het beeld automatisch aan op de geoptimaliseerde positie, klok en fase.

De arm/standaard verwijderen (voor VESA-wandmontage)

De afneembare standaard van deze monitor is speciaal ontworpen voor VESA-wandmontage.

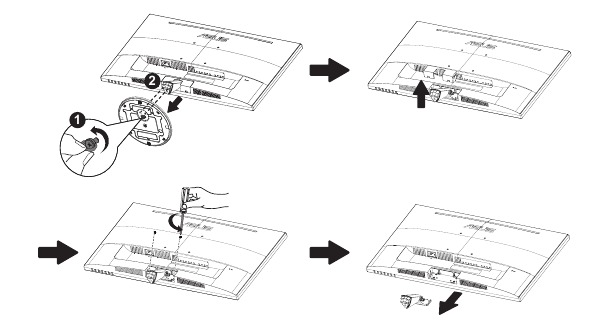

Om de arm/standaard te verwijderen

1. Koppel de stroom- en signaalkabels los. Leg de voorkant van de monitor voorzichtig met de voorkant naar beneden op een schone tafel.
2. Gebruik uw vingers om de schroef aan de onderkant van de voet los te draaien en verwijder de voet van de standaard. En verwijder vervolgens de scharnierkap van de monitorbehuizing met uw vingers.
3. Gebruik een schroevendraaier om de twee schroeven op de arm te verwijderen (Afbeelding 1) en verwijder vervolgens de arm/standaard van de monitor.

• We raden u aan het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.
• Houd de standaard van de monitor vast terwijl u de schroeven verwijdert.

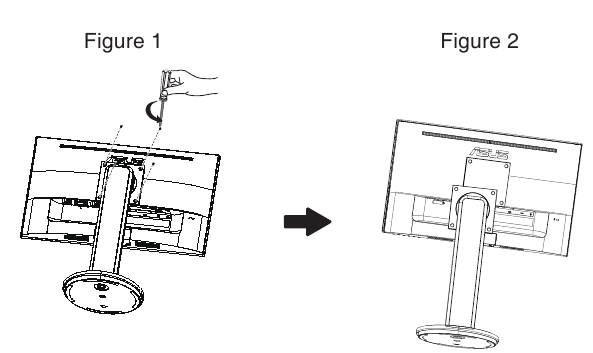

Om de Quick Release-standaard te verwijderen (alleen VP229HAL)

1. Koppel de stroom- en signaalkabels los. Leg de voorkant van de monitor voorzichtig met de voorkant naar beneden op een schone tafel.
2. Gebruik een schroevendraaier om de vier schroeven op de arm te verwijderen (Afbeelding 1) en verwijder vervolgens de arm/standaard van de monitor (Afbeelding 2).

• We raden u aan het tafeloppervlak te bedekken met een zachte doek om schade aan de monitor te voorkomen.
• Houd de standaard van de monitor vast terwijl u de schroeven verwijdert.

• De VESA-wandmontagekit (100 x 100 mm) wordt apart aangeschaft.
• Gebruik alleen de UL-gecertificeerde wandmontagebeugel met een minimaal gewicht/belasting van 12 kg (schroefmaat: M4 x 10 mm).

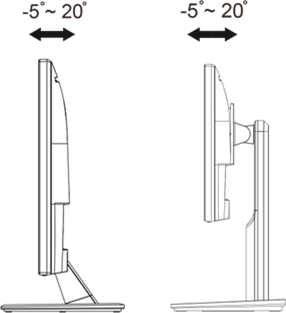

De monitor aanpassen

• Voor een optimaal zicht raden we u aan om naar de voorkant van de monitor te kijken en de monitor vervolgens in de hoek te zetten die voor u het meest comfortabel is.
• Houd de standaard vast om te voorkomen dat de monitor valt wanneer u de hoek verandert.
• U kunt de hoek van de monitor aanpassen van +20˚ tot -5˚


Het is normaal dat de monitor licht schudt terwijl u de kijkhoek aanpast.

OSD-menu (On-Screen Display)

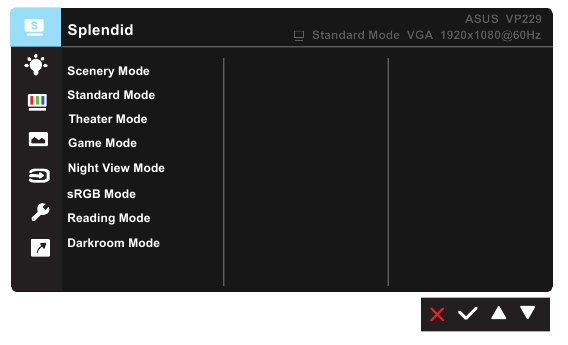

Hoe te herconfigureren

1. Druk op de MENU button (knop) om het OSD-menu te activeren.
2. Druk op de en buttons (knoppen) om tussen opties in het Menu te schakelen. Terwijl u van het ene pictogram naar het andere gaat, wordt de optienaam gemarkeerd.
3. Om het gemarkeerde item in het menu te selecteren, drukt u op de button (knop).
4. Druk op de en buttons (knoppen) om de gewenste parameter te selecteren.
5. Druk op de button (knop) om de schuifbalk te openen en gebruik vervolgens de of buttons (knoppen), volgens de indicatoren in het menu, om uw wijzigingen aan te brengen.
6. Selecteer de om terug te keren naar het vorige menu of om te accepteren en terug te keren naar het vorige menu.

OSD-functie-introductie

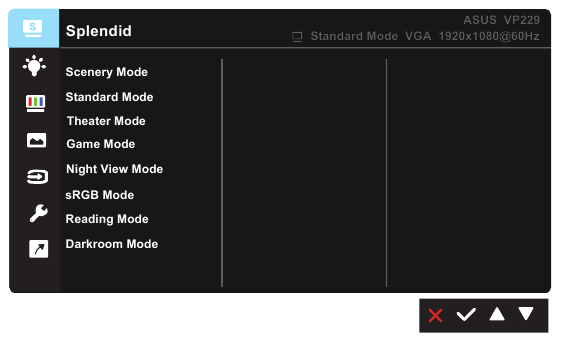

1. Splendid
   Deze functie bevat acht subfuncties die u naar eigen voorkeur kunt selecteren. Elke modus heeft de Reset-selectie, waardoor u uw instelling kunt behouden of kunt terugkeren naar de vooraf ingestelde modus.

   • Scenery Mode: Dit is de beste keuze voor het weergeven van landschapsfoto's met SPLENDID™ Video Intelligence Technology.
   • Standard Mode: Dit is de beste keuze voor het bewerken van documenten met SPLENDID™ Video Intelligence Technology.
   • Theater Mode: Dit is de beste keuze voor het kijken van films met SPLENDID™ Video Intelligence Technology.
   • Game Mode: Dit is de beste keuze voor het spelen van games met SPLENDID™ Video Intelligence Technology.
   • Night View Mode: Dit is de beste keuze voor het spelen van games met donkere scènes of het bekijken van films met donkere scènes met SPLENDID™ Video Intelligence Technology.
   • sRGB Mode: Dit is de beste keuze voor het bekijken van foto's en afbeeldingen van pc's.
   • Reading Mode : Dit is de beste keuze voor het lezen van boeken.
   • Darkroom Mode : Dit is de beste keuze voor een zwakke omgevingslichtomgeving.

   • In de Standard Mode zijn de functies Saturation, SkinTone, Sharpness en ASCR niet door de gebruiker te configureren.
   • In de sRGB zijn de functies Saturation, Color Temp., SkinTone, Sharpness, Brightness, Contrast en ASCR niet door de gebruiker te configureren.
   • In de Reading Mode zijn de functies Saturation, SkinTone, Sharpness, ASCR, contrast en Color Temp niet door de gebruiker te configureren.
2. Blue Light Filter
   Pas het energieniveau aan van het blauwe licht dat wordt uitgestraald door de LED-achtergrondverlichting.

   • Level 0: Geen verandering.
   • Level 1~4: Hoe hoger het niveau, hoe meer blauw licht wordt verminderd.

   • Wanneer Blue Light Filter is geactiveerd, worden de standaardinstellingen van Standard Mode automatisch geïmporteerd.
   • Tussen Level 1 en Level 3 is de functie Brightness door de gebruiker te configureren.
   • Level 4 is een geoptimaliseerde instelling. Het voldoet aan de TUV Low Blue Light-certificering. De functie Brightness kan niet door de gebruiker worden geconfigureerd.
     Raadpleeg het volgende om vermoeide ogen te verlichten:
   • Gebruikers moeten enige tijd wegblijven van het scherm als ze lange uren werken. Het is raadzaam om korte pauzes (minstens 5 minuten) te nemen na ongeveer 1 uur continu werken op de computer. Korte en frequente pauzes zijn effectiever dan een enkele langere pauze.
   • Om vermoeide en droge ogen te minimaliseren, moeten gebruikers de ogen periodiek laten rusten door zich te concentreren op objecten die zich ver weg bevinden.
   • Oogoefeningen kunnen helpen om vermoeide ogen te verminderen. Herhaal deze oefeningen vaak. Raadpleeg een arts als de vermoeidheid van de ogen aanhoudt. Oogoefeningen: (1) Herhaaldelijk op en neer kijken (2) Rol langzaam met uw ogen (3) Beweeg uw ogen diagonaal.
   • Hoogenergetisch blauw licht kan leiden tot vermoeide ogen en AMD (leeftijdsgebonden maculadegeneratie). Blauwlichtfilter om 70% (max.) schadelijk blauw licht te verminderen om CVS (Computer Vision Syndrome) te voorkomen.

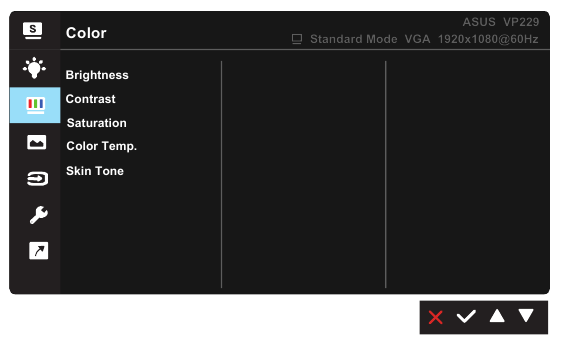

3. Color
   Selecteer de gewenste beeldkleur via deze functie.


• Brightness: Het aanpassingsbereik loopt van 0 tot 100.
• Contrast: Het aanpassingsbereik loopt van 0 tot 100.
• Saturation: Het aanpassingsbereik loopt van 0 tot 100.
• Color Temp.: Bevat drie vooraf ingestelde kleurmodi (Cool, Normal, Warm) en User Mode (Gebruikersmodus).
• Skin Tone: Bevat drie kleurmodi, waaronder Reddish, Natural en Yellowish.

• In de User Mode (Gebruikersmodus) zijn de kleuren R (Rood), G (Groen) en B (Blauw) door de gebruiker te configureren; het aanpassingsbereik loopt van 0 ~ 100.

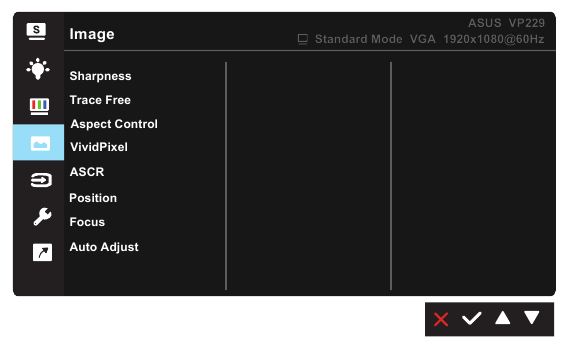

4. Image
   U kunt de beeldscherpte, Trace Free, Aspect Control, VividPixel, ASCR, Position (alleen VGA), Focus (alleen VGA) en Auto Adjust (alleen VGA) aanpassen vanuit deze hoofdfunctie.


• Sharpness: Past de beeldscherpte aan. Het aanpassingsbereik loopt van 0 tot 100.
• Trace Free: Versnelt de reactietijd door Over Drive-technologie. Het aanpassingsbereik loopt van lager 0 tot sneller 100.
• Aspect Control: Past de beeldverhouding aan op "Full", "4:3", "Overscan(only VP229HA)".
• VividPixel: Exclusieve ASUS-technologie die levensechte beelden biedt voor kristalhelder en detailgericht plezier. Het aanpassingsbereik loopt van 0 tot 100.
• ASCR: Selecteer ON of OFF om de functie voor dynamische contrastverhouding in of uit te schakelen.
• Position: Past de horizontale positie (H-Position) en de verticale positie (V-Position) van de afbeelding aan. Het aanpassingsbereik loopt van 0 tot 100 (alleen beschikbaar voor VGA-ingang).
• Focus: Vermindert Horizontale-lijnruis en Verticale-lijnruis van de afbeelding door (Phase) en (Clock) afzonderlijk aan te passen. Het aanpassingsbereik loopt van 0 tot 100 (alleen beschikbaar voor VGA-ingang).
• Auto Adjust: Past de afbeelding automatisch aan op de geoptimaliseerde positie, klok en fase. (Alleen beschikbaar voor VGA-ingang.)

• 4:3 is alleen beschikbaar als de invoerbron in 4:3-indeling is。OverScan is alleen beschikbaar voor de HDMI-invoerbron
• Phase past de fase van het pixelkloksignaal aan. Met een verkeerde faseaanpassing vertoont het scherm horizontale storingen.
• Clock (pixelfrequentie) regelt het aantal pixels dat wordt gescand door één horizontale sweep. Als de frequentie niet correct is, vertoont het scherm verticale strepen en is de afbeelding niet evenredig.

5. Input Select
   Selecteer de invoerbron uit VGA, DVI(only VP229TA,VP229NA), HDMI(only VP229HA,VP229HAL)-ingangssignaal.

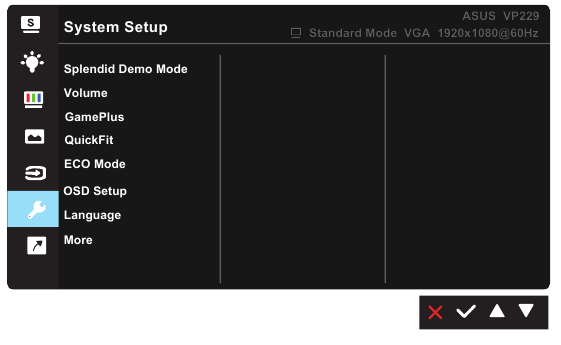

6. System Setup
   Past de systeemconfiguratie aan.


   • Splendid Demo Mode: Activeer de demomodus voor de functie Splendid.
   • Volume: Past het uitgangsvolumen aan.(only VP229HA,VP229TA)

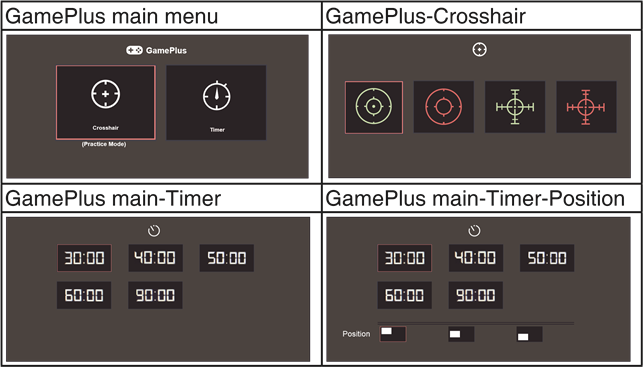

   • GamePlus: De GamePlus-functie biedt een toolkit en creëert een betere spelomgeving voor gebruikers bij het spelen van verschillende soorten games. Met name de Aimpoint-functie is speciaal ontworpen voor nieuwe gamers of beginners die geïnteresseerd zijn in First Person Shooter (FPS)-games.
     Om GamePlus te activeren:
     • SelecteerON om het GamePlus-hoofdmenu te openen.
     • Druk op en om te kiezen tussen de functies Crosshair en Timer.
     • Druk op om de functie die u kiest te bevestigen. Druk op om terug te gaan.
       Druk op om uit te schakelen en af te sluiten.

• QuickFit: Bevat drie patronen: (1) Rasterpatroon, (2) Fotoformaat.

1. Rasterpatroon: Faciliteert ontwerpers en gebruikers om inhoud en lay-out op één pagina te organiseren en een consistente uitstraling te bereiken.

2. Fotoformaat: Biedt fotografen en andere gebruikers de mogelijkheid om hun foto's nauwkeurig te bekijken en te bewerken in het echte formaat op het scherm.


• ECO Mode: Activeer de ecologiemodus om energie te besparen.
• OSD Setup: Past de OSD Timeout, DDC/CI en Transparency (transparantie) van het OSD-scherm aan.
• Language: Selecteer de OSD-taal. De selecties zijn: English, French, German, Spanish, Italian, Dutch, , Russian, Poland, Czech, Croacia, Hungary, Romania, Portugal, Turkey, Simplified Chinese, Traditional Chinese, Japanese, Korean, Persian, Thai, en Indonesian.
• Key Lock: Schakel alle toetsfuncties uit. Druk langer dan vijf seconden op de tweede button (knop) aan de rechterkant om de toetsvergrendelingsfunctie uit te schakelen.

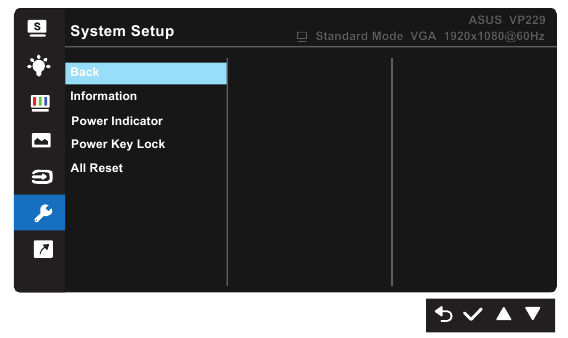

• More: Keer terug naar de volgende pagina van Systeeminstelling.
• Back: Keer terug naar de vorige pagina van Systeeminstelling.
• Information:Geeft de monitorinformatie weer.
• Power Indicator: Schakel de LED-voedingsindicator in/uit.
• Power Key Lock: Om de aan/uit-knop uit te schakelen / in te schakelen
• All Reset: Selecteer "Yes" om alle instellingen terug te zetten naar de fabrieksinstellingen.

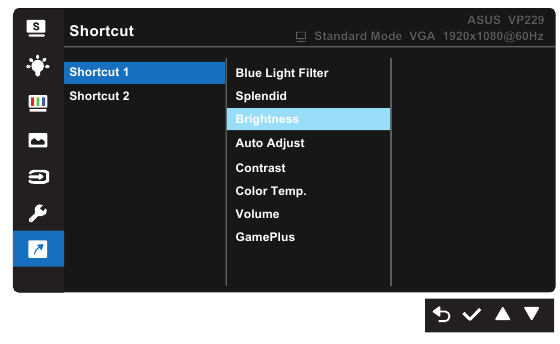

7. Shortcut
   Als u deze optie selecteert, kunt u twee sneltoetsen instellen.

   • Shortcut 1: Gebruiker kan selecteren uit "Blue Light Filter", "Splendid", "Brightness", "Auto Adjust(only VP229HA/VP229HAL)", "Contrast", "Color Temp.", "Volume(only VP229HA,VP229TA)", "GamePlus" en instellen als sneltoets. De standaardinstelling is Brightness.
   • Shortcut 2: Gebruiker kan selecteren uit "Blue Light Filter", "Splendid", "Brightness", "Auto Adjust(only VP229HA/VP229HAL)", "Contrast", "Color Temp.", "Volume(only VP229HA,VP229TA)", "GamePlus" en instellen als sneltoets. De standaardinstelling is Blue Light Filter.

Specificaties

Probleemoplossing (FAQ)

Ondersteunde timinglijst

PC Ondersteunde primaire timing

IBM-modi, fabrieksmatig ingestelde timing

MAC-modi, fabrieksmatig ingestelde timing

VESA-modi, timing beschikbaar voor gebruiker

SD/HD-timings (alleen HDMI-ingang)
HDMI 1.3,CEA-861B-indelingen, SD/HD Ondersteunde primaire timings van (alleen HDMI-ingang)

HDMI 1.3,CEA-861B-indelingen, SD/HD Ondersteunde optionele timings van (alleen HDMI-ingang)

* De modi die niet in de bovenstaande tabellen staan, worden mogelijk niet ondersteund. Voor een optimale resolutie raden we aan een modus te kiezen die in de bovenstaande tabellen staat.

Veiligheidsinformatie

• Lees, voordat u de monitor instelt, zorgvuldig alle documentatie door die bij de verpakking is geleverd.
• Om brand of een schok te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• Probeer nooit de monitorbehuizing te openen. De gevaarlijke hoge spanningen in de monitor kunnen ernstig lichamelijk letsel veroorzaken.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Controleer, voordat u het product gebruikt, of alle kabels correct zijn aangesloten en of de voedingskabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Sleuven en openingen aan de achterkant of bovenkant van de behuizing zijn bedoeld voor ventilatie. Blokkeer deze sleuven niet. Plaats dit product nooit in de buurt van of boven een radiator of warmtebron, tenzij er voldoende ventilatie is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label staat aangegeven. Raadpleeg uw dealer of plaatselijke energiebedrijf als u niet zeker bent van het type stroomvoorziening voor uw woning.
• Gebruik de juiste stekker die voldoet aan uw lokale normen voor stroom.
• Overbelast geen stekkerdozen en verlengsnoeren. Overbelasting kan leiden tot brand of elektrische schokken.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats de monitor niet in een ruimte waar hij nat kan worden. Plaats de monitor op een stabiele ondergrond.
• Koppel het apparaat los tijdens een onweersbui of als het lange tijd niet zal worden gebruikt. Dit beschermt de monitor tegen schade als gevolg van stroomstoten.
• Steek nooit voorwerpen in de sleuven op de monitorbehuizing en mors er geen vloeistoffen van welke aard dan ook in.
• Gebruik de monitor alleen met UL-gecertificeerde computers die beschikken over de juiste geconfigureerde stopcontacten gemarkeerd tussen 100 ~ 240V AC om een goede werking te garanderen.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn
• Als u technische problemen met de monitor ondervindt, neem dan contact op met een gekwalificeerde serviceverlener.
• Zorg voor een aardverbinding voordat de stekker op het elektriciteitsnet wordt aangesloten. En wanneer u de aardverbinding loskoppelt, moet u deze loskoppelen nadat u de stekker uit het stopcontact hebt getrokken.

Het gebruik van andere dan de gespecificeerde hoofdtelefoons kan leiden tot gehoorverlies als gevolg van buitensporige geluidsdruk.

Verzorging & reiniging

• Voordat u uw monitor optilt of verplaatst, kunt u de kabels en het netsnoer beter loskoppelen. Volg de juiste tiltechnieken bij het plaatsen van de monitor. Wanneer u de monitor optilt of draagt, pak dan de randen van de monitor vast. Til het scherm niet op aan de voet of het snoer.
• Reiniging. Schakel uw monitor uit en koppel het netsnoer los. Reinig het monitoroppervlak met een pluisvrije, niet-schurende doek. Hardnekkige vlekken kunnen worden verwijderd met een doek die is bevochtigd met een mild reinigingsmiddel.
• Vermijd het gebruik van een reiniger die alcohol of aceton bevat. Gebruik een reiniger die bedoeld is voor gebruik met de LCD. Spuit nooit reiniger rechtstreeks op het scherm, omdat dit in de monitor kan druppelen en een elektrische schok kan veroorzaken.

De volgende symptomen zijn normaal bij de monitor:

• Het scherm kan flikkeren tijdens het eerste gebruik als gevolg van de aard van het fluorescentielicht. Schakel de aan/uit-schakelaar uit en weer in om er zeker van te zijn dat het flikkeren verdwijnt.
• U kunt een enigszins ongelijkmatige helderheid op het scherm aantreffen, afhankelijk van het bureaubladpatroon dat u gebruikt.
• Wanneer dezelfde afbeelding urenlang wordt weergegeven, kan er een nabeeld van het vorige scherm achterblijven na het wisselen van de afbeelding. Het scherm herstelt langzaam of u kunt de aan/uit-schakelaar urenlang uitschakelen.
• Wanneer het scherm zwart wordt of knippert, of niet meer werkt, neem dan contact op met uw dealer of servicecentrum om het te laten repareren. Repareer het scherm niet zelf!

Conventies die in deze handleiding worden gebruikt

Informatie om letsel aan uzelf te voorkomen wanneer u een taak probeert uit te voeren.

Informatie om schade aan de componenten te voorkomen wanneer u een taak probeert uit te voeren.

Informatie die u MOET volgen om een taak te voltooien.
OPMERKING: Tips en aanvullende informatie om u te helpen bij het voltooien van een taak.

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-websites
   De ASUS-websites wereldwijd bieden bijgewerkte informatie over ASUS hardware- en softwareproducten. Raadpleeg http://www.asus.com
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten die mogelijk door uw dealer is toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.
